Как выбрать аппарат плазменной резки

Плазморез выбирают по одной цифре — максимальной толщине реза — и потом удивляются, почему рез косой, а сопла заканчиваются за неделю. Цифра в паспорте важна, но она не первая в списке. Разберём, что решает на самом деле.

Как работает воздушно-плазменная резка

Между электродом в горелке и разрезаемым металлом зажигается дуга. Через сопло с малым отверстием продувается сжатый воздух: он проходит сквозь дугу, ионизируется и выходит наружу узкой струёй плазмы — потоком газа, температура которого многократно выше температуры плавления стали.

Струя плавит металл в узкой зоне, а сжатый воздух механически выдувает расплав из реза. Отсюда три следствия, которые определяют весь дальнейший выбор:

• Резать можно любой электропроводный металл — сталь, нержавейку, алюминий, медь.
• Зона нагрева узкая, поэтому лист меньше ведёт, чем при газовой резке.
• Воздух — часть режущего инструмента, а не вспомогательная подводка. Плохой воздух — плохой рез, и никакой запас по току это не компенсирует.

Толщина реза: что означает паспортная цифра

Максимальная толщина реза — это предел возможностей, а не рекомендованный режим: на пределе рез идёт медленно, кромка получается грубее, а расходники изнашиваются заметно быстрее. Кроме того, производители обычно различают два разных реза: качественный, с ровной кромкой под последующую сварку, и рез «на разделение», когда важно только разъединить металл.

Толщина связана с током: чем толще металл, тем больше ток и тем мощнее аппарат. В обозначениях моделей число традиционно соответствует максимальному току резки — CUT-40 работает примерно до 40 А, CUT-100 до 100 А, — но в паспортных строках каталога указана именно толщина и потребляемая мощность, поэтому ориентироваться лучше на них.

Сравнение моделей из каталога

Соберём в одну таблицу паспортные данные аппаратов из раздела плазменной резки — по возрастанию толщины.

Цены — на момент подготовки материала, актуальные всегда в карточках товаров.

Две строки в этой таблице стоит прокомментировать отдельно.

POWER CUT 70 HF III против EVO CUT-100. Первый режет 25 мм и стоит дороже второго, который режет 35 мм. Противоречия здесь нет: у них разное ПВ — 100% при 20 °C и 60% при 40 °C против 60% — и разная заявленная гарантия. Это ровно тот случай, когда «больше миллиметров» и «дороже» не совпадают, потому что платят за режим работы, а не за толщину.

CT520 — комбинированный аппарат. Он объединяет резку с функциями сварки, но ПВ у него самое низкое в таблице — 40%. Для эпизодической резки в мастерской, где важнее универсальность, это разумно; для участка, где режут постоянно, — нет. Другие комбинированные модели собраны в разделе универсальных аппаратов MMA/TIG/CUT.

Плазморезы из таблицы

Арт. 018097В наличии

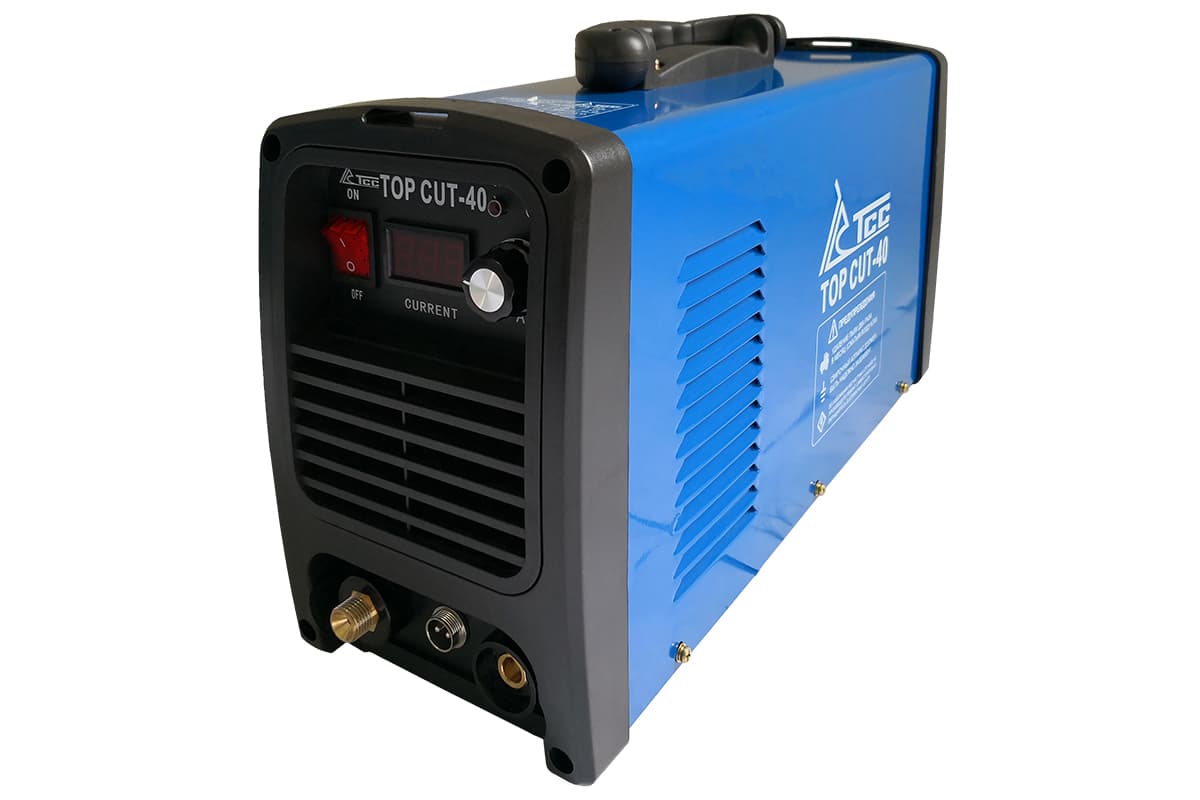

Аппарат воздушно-плазменной резки TSS TOP CUT-40

12 204 ₽/шт.

В корзину

Арт. 035267В наличии

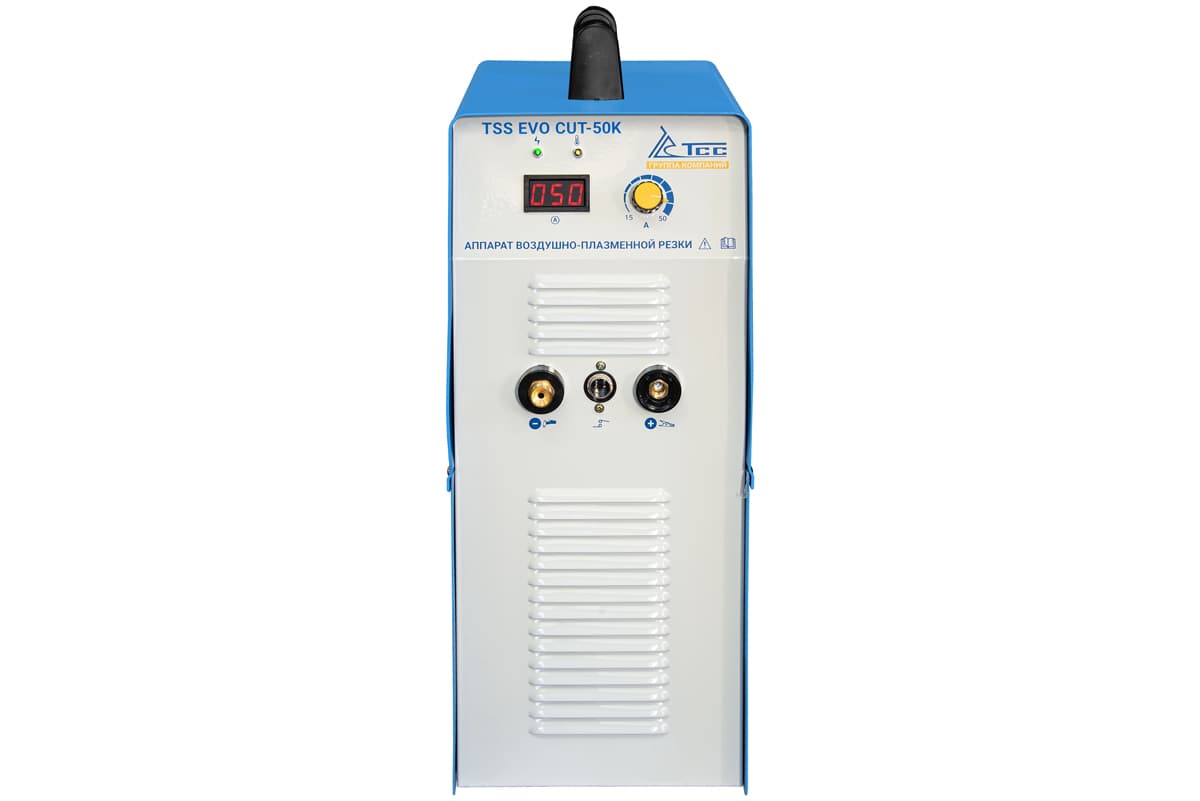

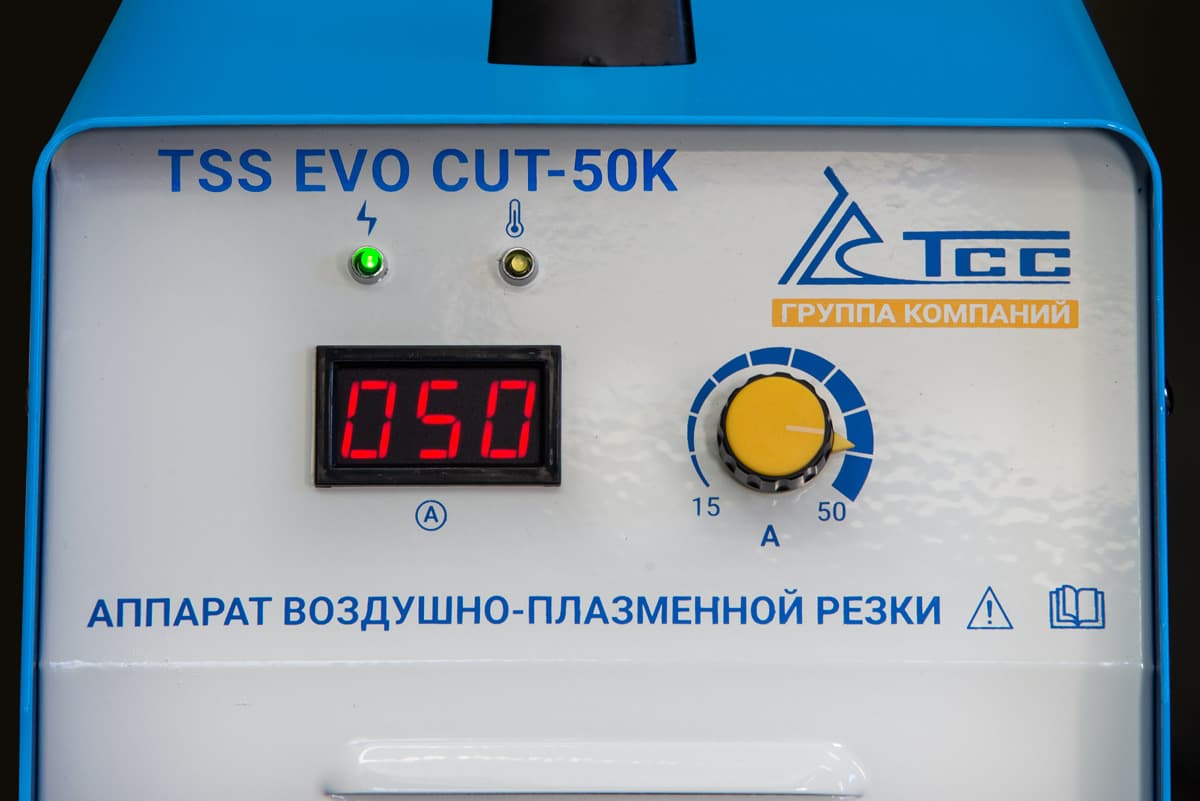

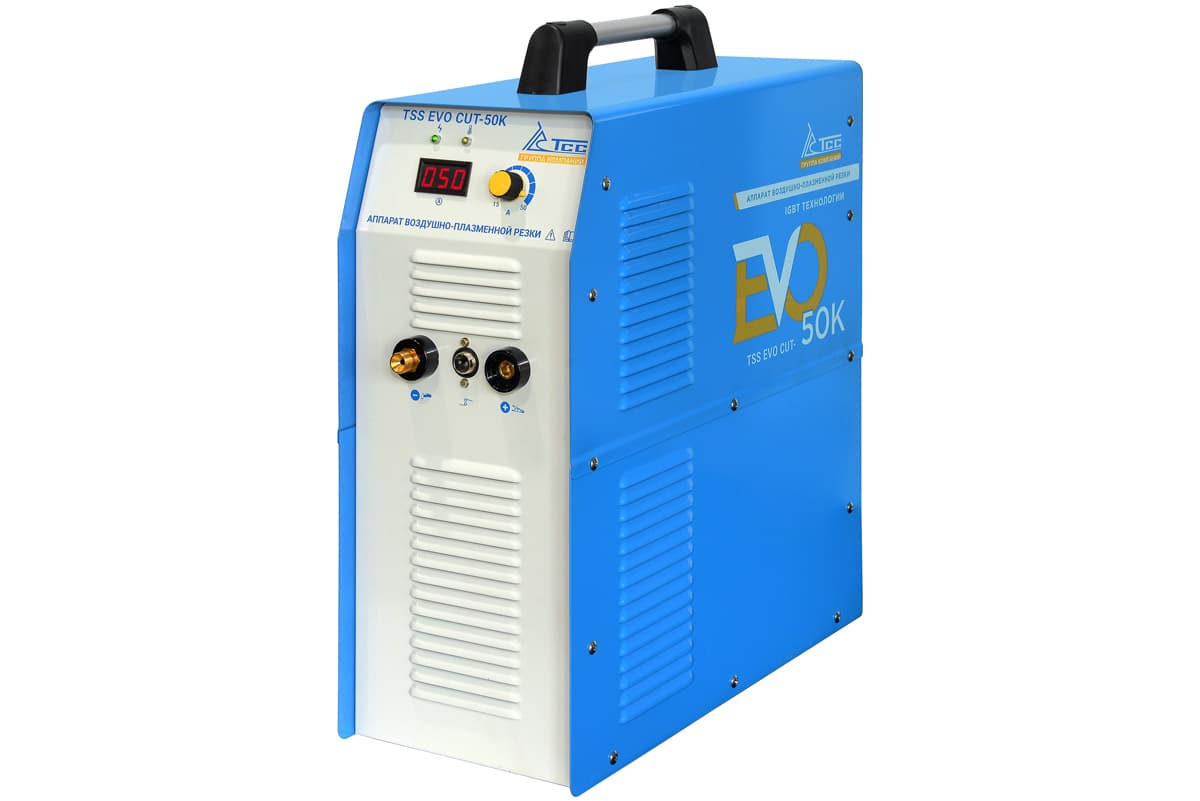

Аппарат воздушно-плазменной резки TSS EVO CUT-50K

40 000 ₽/шт.

В корзину

Арт. 035268В наличии

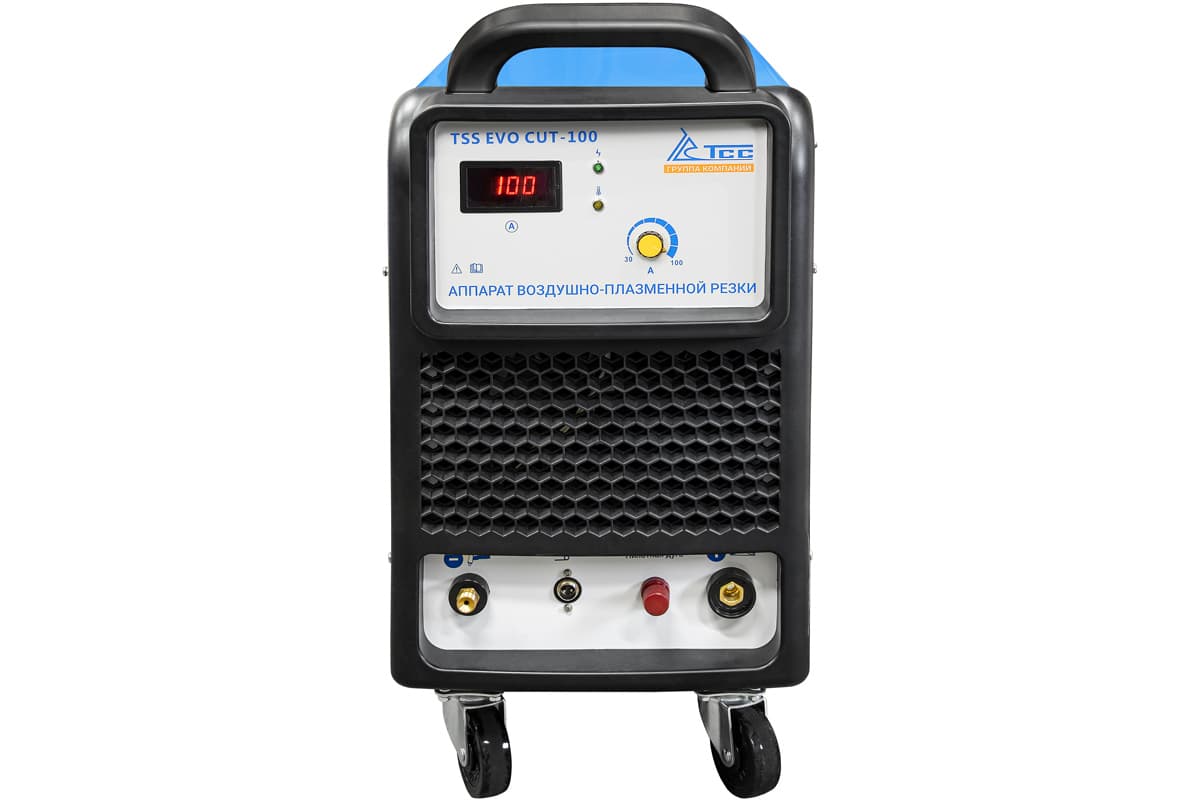

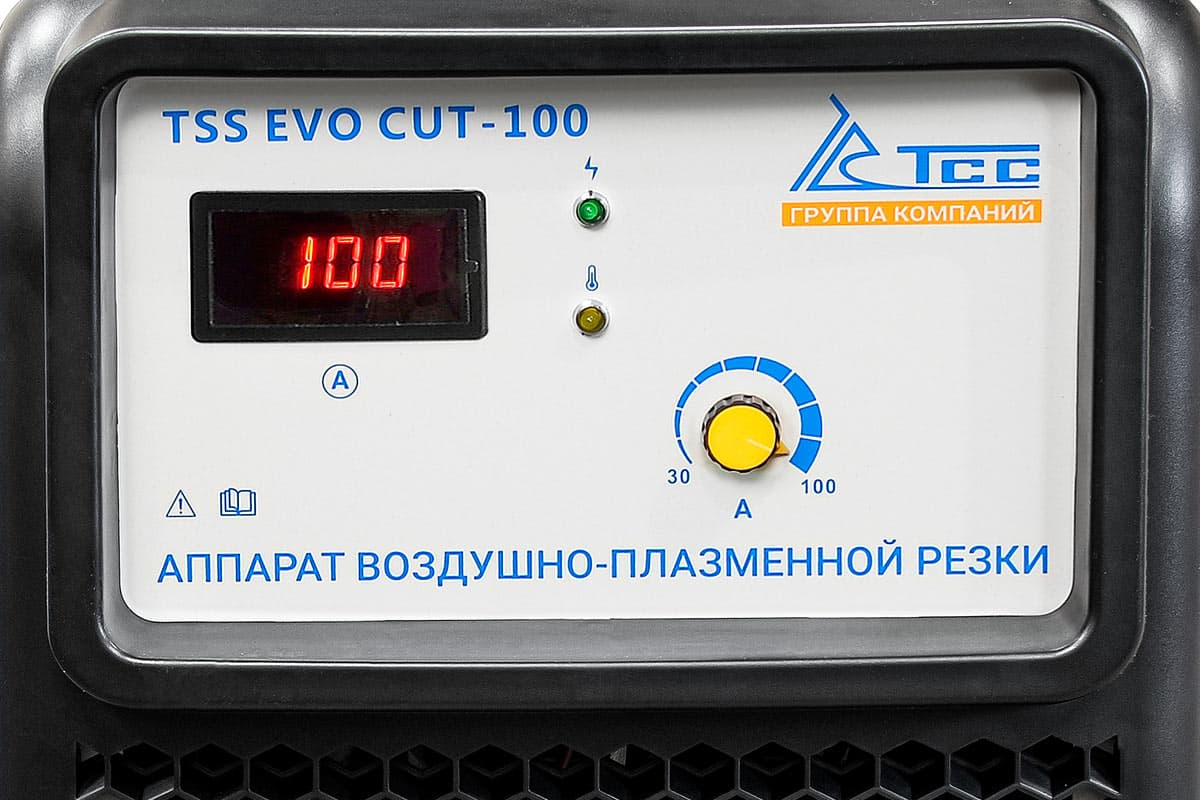

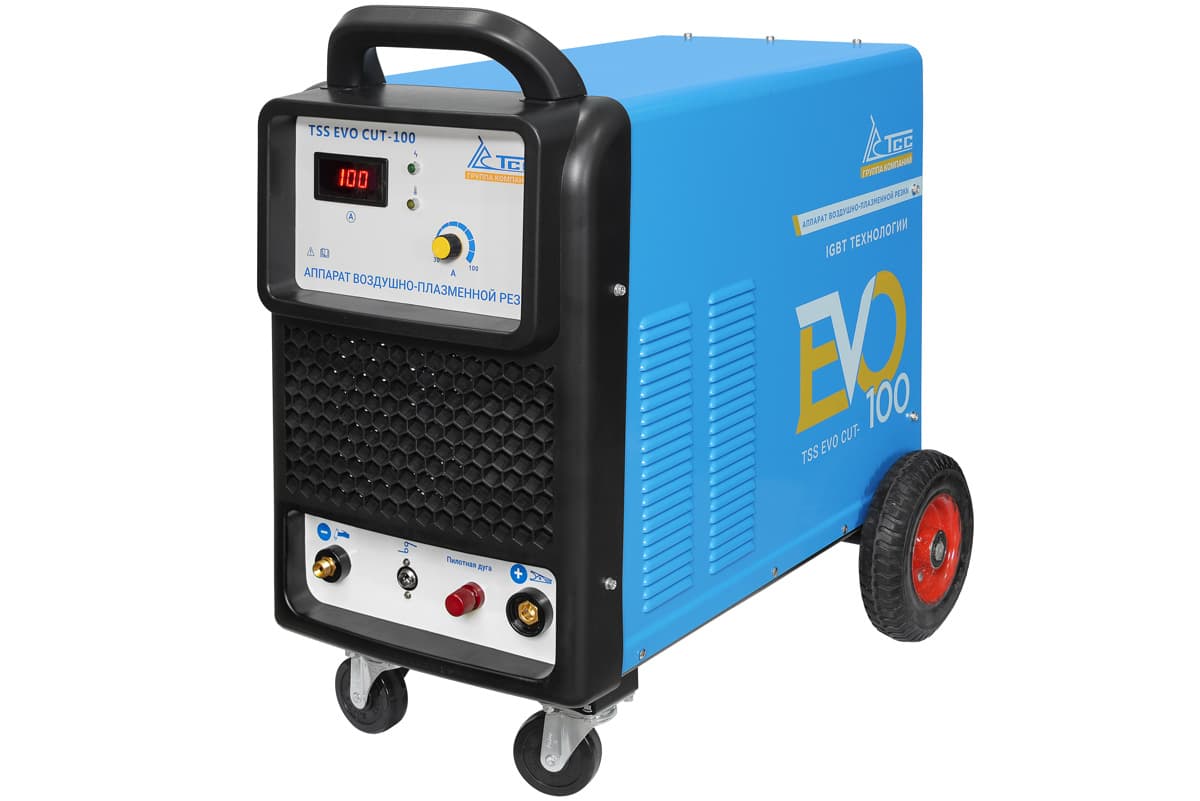

Аппарат воздушно-плазменной резки TSS EVO CUT-100

100 224 ₽/шт.

В корзину

220 или 380 вольт

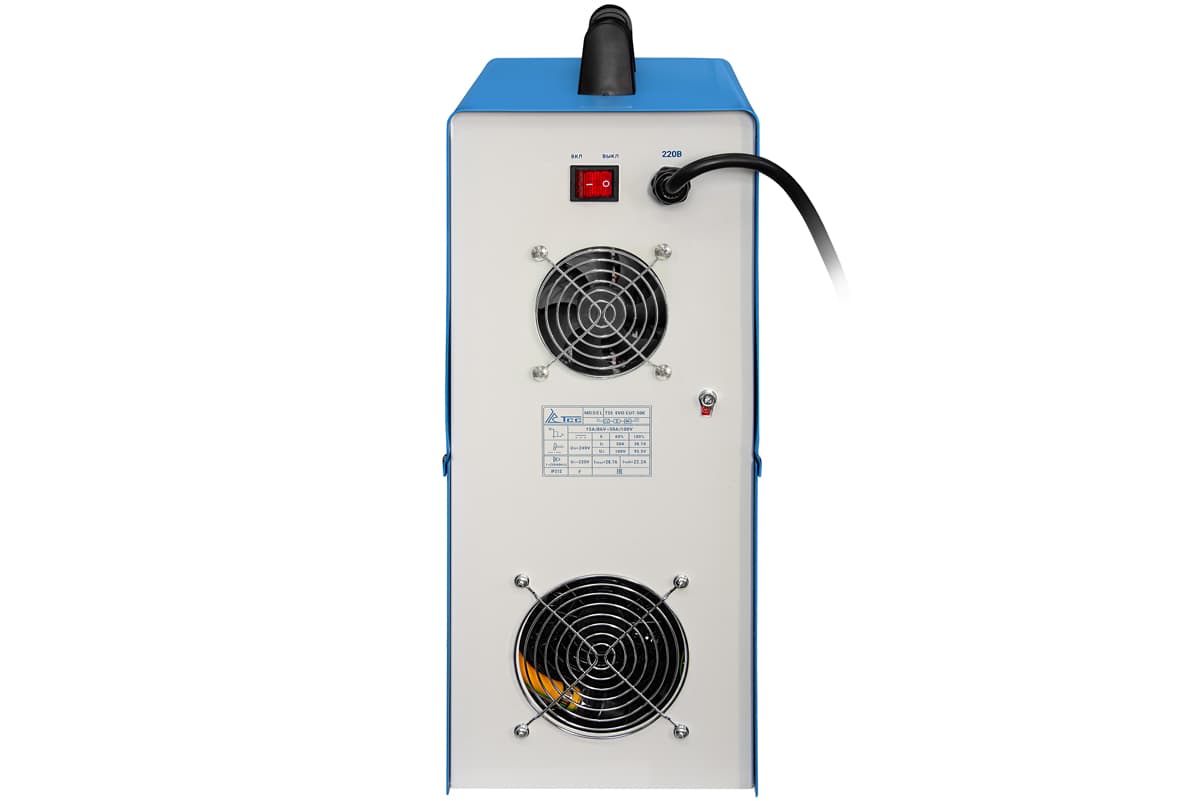

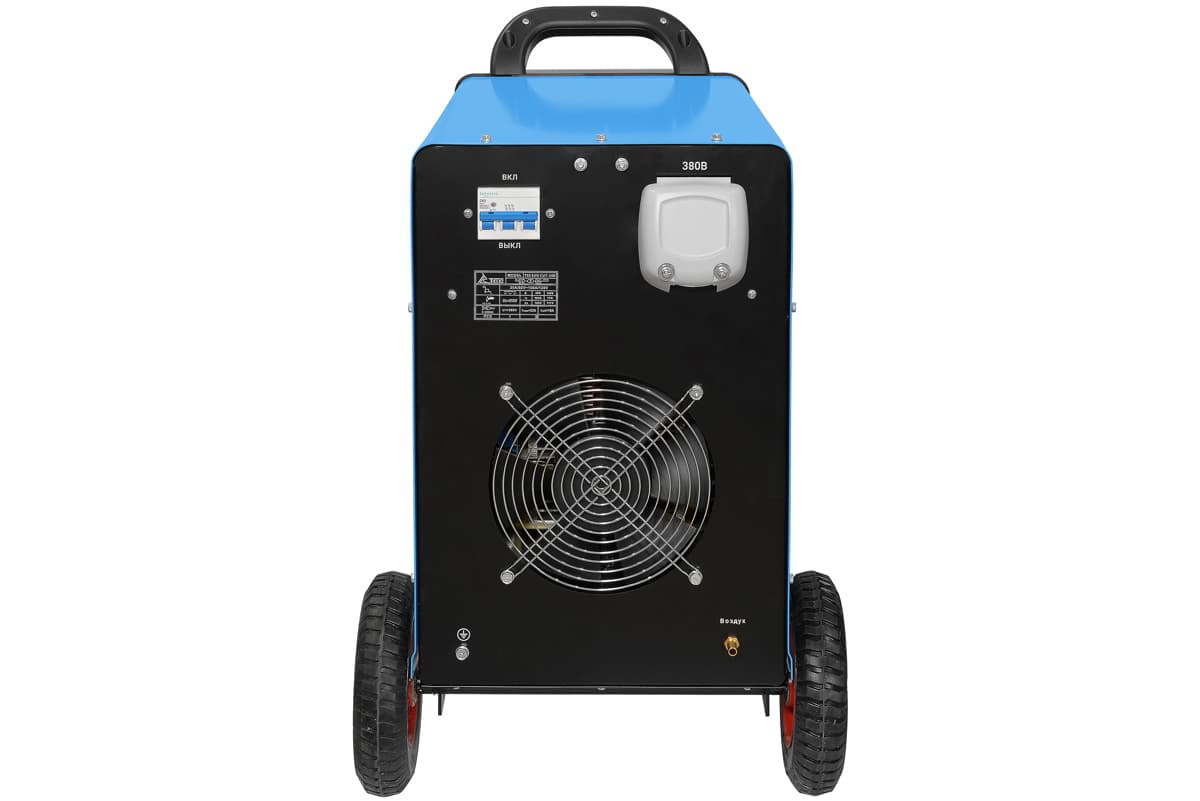

Закономерность в каталоге видна прямо: до 20 мм включительно все модели однофазные, от 25 мм — трёхфазные. Это не маркетинг, а арифметика.

Возьмите столбец потребления. TSS TOP CUT-40 с его 5,4 кВА при 220 В — это около 25 А тока в сети. HUGONG CT520 с 8,8 кВА — уже около 40 А. Для однофазной линии сорок ампер — серьёзная нагрузка: нужен свой автомат, кабель достаточного сечения и понимание, что происходит на вводе.

Практический вывод: на 220 В имеет смысл рассчитывать примерно до 15 мм. Всё, что выше, лучше планировать сразу под 380 В — иначе аппарат будет упираться не в свои возможности, а в просадку напряжения в розетке.

Воздух: то, на чём чаще всего экономят

Плазморез не работает без сжатого воздуха, и требования к нему жёстче, чем у краскопульта или гайковёрта.

Давление и расход. Конкретные значения указаны в руководстве по эксплуатации вашей модели — берите их оттуда, а не из общих статей. Ключевой момент: компрессор должен обеспечивать расход непрерывно, а не выдавать нужное давление в первую минуту и потом догоняться. Ресивер маленького объёма при резке садится быстро, и рез портится к концу заготовки.

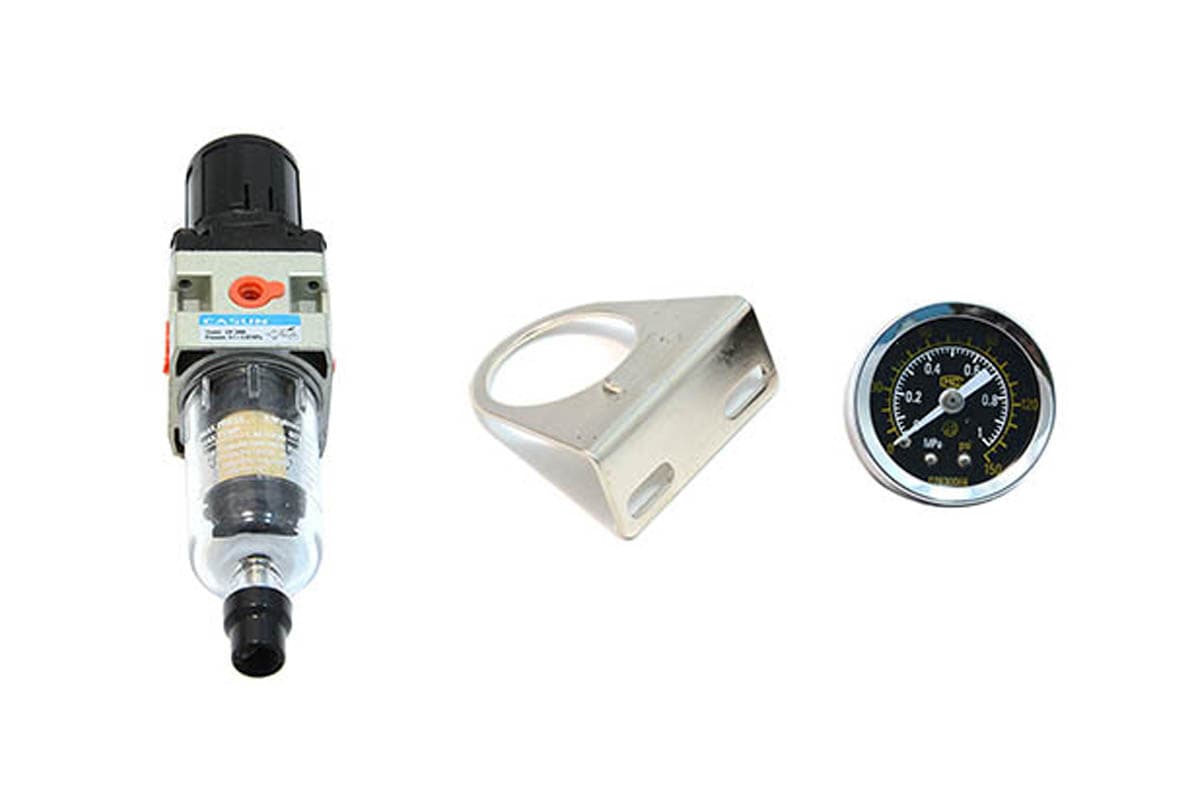

Осушка — обязательна. Влага в магистрали разрушает сопло и электрод. Признаки узнаваемы: дуга нестабильна, рез идёт с большим гратом, расходники чернеют и изнашиваются в несколько раз быстрее обычного. Минимальный набор — влагоотделитель с фильтром на входе в аппарат; при постоянной работе и во влажном помещении — полноценный осушитель.

Масляный компрессор без фильтрации вредит по той же причине: аэрозоль оседает на соплах.

Расходники: главная статья расходов

Сопло и электрод изнашиваются всегда, и в долгой перспективе они стоят дороже самого аппарата. Электрод выгорает в зоне дуги, сопло разрабатывается: отверстие теряет форму и перестаёт формировать струю. Признаки, что пора менять:

• рез уходит от вертикали, кромка становится скошенной;
• растёт грат, металл приходится дочищать;
• дуга зажигается через раз или гаснет;
• заметно падает скорость резки на прежней толщине.

Что напрямую влияет на срок службы: качество воздуха (влага и масло — главный убийца), количество пробивок (каждое врезание в металл изнашивает сопло сильнее, чем метр реза), работа на предельной толщине и касание соплом металла.

Расходники подбираются под конкретную горелку и не взаимозаменяемы между моделями — уточняйте артикулы для своего аппарата у менеджера и берите запас заранее, а не когда сопло догорело посреди заказа.

ПВ при резке

Продолжительность включения для плазмореза важнее, чем для сварочного аппарата: у резки нет естественных пауз. При ручной дуговой сварке дуга сама прерывается на смену электрода и отбивку шлака, а рез идёт непрерывно, пока не кончится линия.

Поэтому в таблице выше стоит смотреть не только на толщину. При эпизодической работе хватит и 40%. Если аппарат встаёт на участок и режет заготовки сменами, разница между 60% и 100% при 40 °C превращается в разницу между «режет» и «стоит и остывает». Подробнее про десятиминутный цикл — в статье ПВ сварочного аппарата.

Встроенный компрессор: когда он оправдан

В каталоге есть одна такая модель — HUGONG INVERCUT 80 PLUS III со встроенным компрессором: толщина реза 25 мм, ПВ 100% (20 °C) / 60% (40 °C), сеть 380 В, цена 192 000 ₽.

Сравните её с HUGONG POWER CUT 70 HF III: та же толщина реза, то же ПВ, та же потребляемая мощность 9,4 кВА, но 104 879 ₽. Разница в цене — около 87 000 ₽, и это фактически стоимость встроенного источника воздуха.

Выводы:

• Встроенный компрессор — это автономность, а не экономия. Внешний компрессор с ресивером и осушителем обойдётся дешевле.
• Встроенный компрессор не означает «бытовой аппарат»: эта модель трёхфазная, 380 В.
• Смысл он имеет там, где сжатого воздуха просто нет: выездной монтаж, объект без пневмосети, работа в разных местах.

Порядок выбора

1. Определите рабочую толщину металла — ту, что режете постоянно, а не максимальную «на всякий случай».
2. Возьмите запас по паспортной толщине, чтобы не работать на пределе.
3. Проверьте сеть: до 15 мм реально уложиться в 220 В, выше планируйте 380 В.
4. Оцените режим работы и по нему выберите ПВ — при нужной вам температуре.
5. Посчитайте бюджет на воздух: компрессор, ресивер, влагоотделитель. Это часть стоимости плазмореза, а не отдельная покупка.
6. Заложите регулярные расходы на сопла и электроды.

Если пункты 5 и 6 не заложены в бюджет, аппарат из первых четырёх пунктов будет работать хуже, чем мог бы, — и виноват в этом будет не он.
