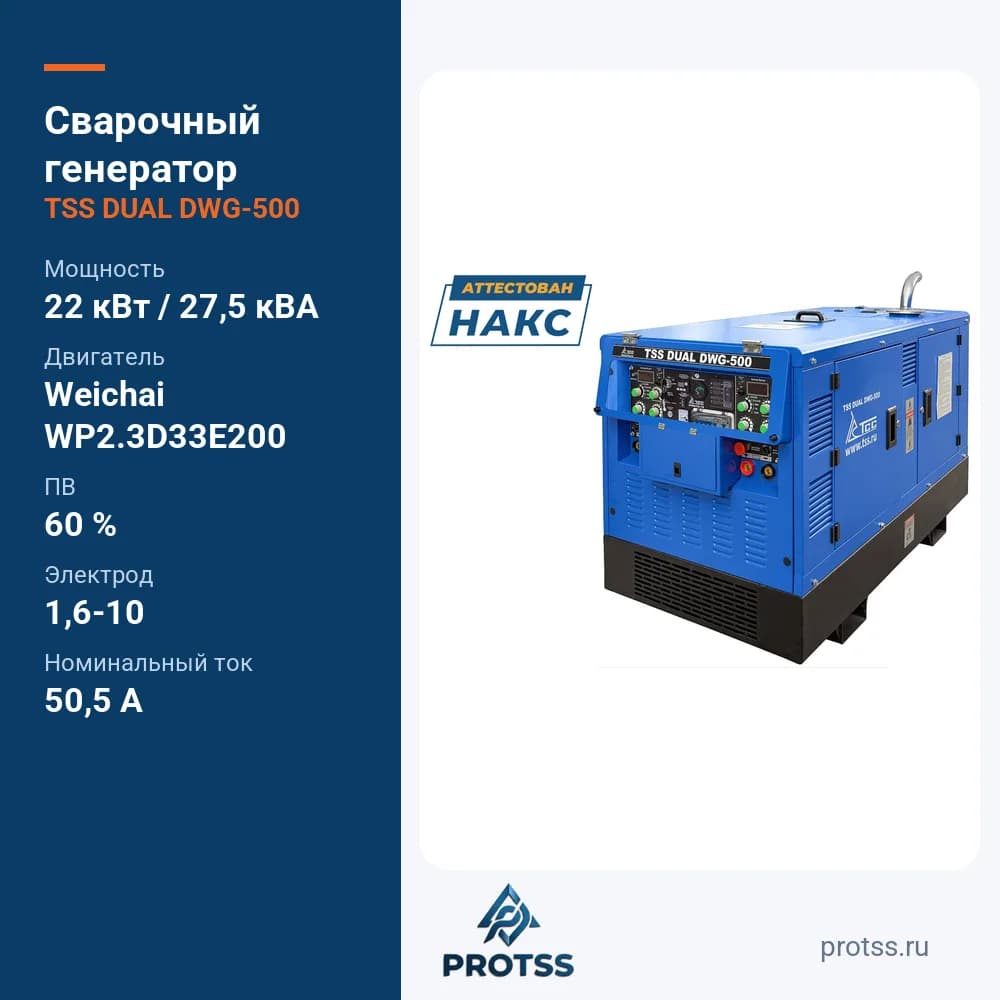

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Товар участвует в акциях
Характеристики
- Сварочный ток, Ампер
- 30 - 500
- Габаритные размеры упаковки (Д;Ш;В; мм)
- 1815х950х1105
- Степень защиты
- IP23
- Электрическая мощность, кВт
- 22
- Гарантия, срок (мес)
- 24 месяцев/2000 моточасов
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Однопостовой дизельный сварочный генератор TSS DWG-300
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-400
Материалы и комплектующие
Тяжёлые сварочные работы вдали от сетей — сварка толстостенных труб электродами до 10 мм, монтаж крупных конструкций — требуют мощного автономного агрегата. Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 выдаёт постоянный сварочный ток 30–500 А и вырабатывает 22 кВт (27,5 кВА) электроэнергии, максимально — 25 кВт. Агрегат построен на дизельном двигателе Weichai с частотой вращения 1500 об/мин.
Чем отличается DWG-500
- Ток до 500 А: электроды 1,6–10 мм, порошковая проволока 1,6 / 2,0 мм.
- Двигатель Weichai WP2.3D33E200: 2,3 л, 1500 об/мин, мощность 30 (макс. 33) кВт / 41 (макс. 45) л.с.
- Увеличенный бак 85 л при расходе 7 л/ч.
- Полный набор приборов: уровень топлива, температура антифриза, давление масла, заряд батареи, счётчик моточасов.
- Розетки 220 В: 1×16 А и 1×32 А, плюс выход 400/230 В.
Где применяется
Строительство трубопроводов и резервуаров, монтаж металлоконструкций промышленных объектов, судоремонт на причалах, горнодобывающие и нефтегазовые площадки, ремонт крупной техники в полевых условиях.
Конструкция
- Двигатель: вертикальный, рядный, 4-тактный, водяного охлаждения; масляная система 8 л.
- Генератор: бесщёточный, синхронный, самовозбуждающийся, 4-полюсный, регулятор AVR.
- Электростарт, АКБ 75 Ач / 12 В, блок зарядки, предпусковой подогреватель.
- Защиты: останов по низкому давлению масла, автомат защиты; дисплей и дистанционная регулировка тока.
- Габариты 1680×820×1010 мм, масса 750 кг; IP23; шум 83 дБ на 7 м.
Монтаж и подключение на объекте
Агрегат весом 835 кг брутто перемещают погрузчиком или краном, устанавливают на ровную площадку и заземляют. Подключение потребителей к выходу 400/230 В и розеткам выполняется с учётом номинальной мощности 22 кВт. Подробнее о технике этого класса — в статье о сварочных генераторах.
Почему выгодно купить в PROTSS
Тяжёлый агрегат в фанерном ящике отправим транспортной компанией или подготовим к самовывозу; инженер проконсультирует по пусконаладке и подбору кабелей. Как официальный дилер ТСС, работаем по ценам производителя и по 44-ФЗ и 223-ФЗ. Весь раздел — сварочные агрегаты.
Гарантия и сервис
Гарантия на DWG-500 — 24 месяца или 2000 моточасов. ТО двигателя и ремонт проводят сервисные центры ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе.
Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.
Надежность работы Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.
В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ВИДЕО ОБЗОР на Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
- Одновременное питание электропотребителей и сварочный процесс Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
- 22 кВт – номинальная мощность 25 кВт максимальная выходная мощность для питания электропотребителей
- Объем бака 85 л, расход 7 л/ чаc 12 часов автономной работы на одном баке, при максимальной мощности
- Сварочные функции на оба поста: MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
- Сварка электродами с различным металлургическим типом покрытия Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
ПАНЕЛЬ УПРАВЛЕНИЯ:
-
1. Дисплей тока/напряжения
2. Выключатель VRD
3. Индикатор VRD
4. Ключ запуска 5. Контроллер подогревателя жидкости
6. Питание подогревателя жидкости
7. Указатель уровня топлива
8. Многофункциональный дисплей:
- обороты двигателя
- давление масла
- температура охлаждающей жидкости
- заряд аккумулятора
- счетчик моточасов
9. Индикатор VRD
10. Выключатель VRD
11. Дисплей тока/напряжения
12. Аварийный индикатор
13. Переключатель режимов сварки
14. Регулятор сварочного тока/напряжения
15. Регулятор Горячего старта
16. Регулятор Форсажа дуги
17. Разъём для подключения пульта ДУ ММА
-
18. Клемма «-» поста В
19. Кнопка аварийной остановки
20. Клемма «+» поста В
21. Главный автомат защиты
22. 1-фазная розетка (АС 230В)
23. Силовая 1-фазная розетка (АС 230В)
24. Вольтметр
25. 3-фазная розетка (АС 400В)
26. Подогрев масла
27. Клемма «+» поста А
28. Контакт заземления
29. Переключатель Холостого хода/Нагрузки
30. Клемма «-» поста А
31. Разъём для подключения пульта ДУ ММА
32. Регулятор Горячего старта
33. Регулятор Форсажа дуги
34. Переключатель режимов сварки
35. Регулятор сварочного тока/напряжения
36. Аварийный индикатор
ПРЕИМУЩЕСТВА:
-
Одновременное питание электропотребителей и сварочный процесс
-
12 часов автономной работы на одном баке, при максимальной мощности
Объем бака 85 л, расход 7 л/ час
-
-
Приборы для контроля на панели управления - пост А
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
-
Приборы для контроля на панели управления - пост В
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
-
Сварочные функции на пост А
• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
-
Сварочные функции на пост В
• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги
Сварка электродами с различным металлургическим типом покрытия
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Сварочные функции на оба поста:
MMA (ручная дуговая сварка)
CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW (полуавтоматическая сварка порошковой проволокой)
CAG-A (воздушно-дуговая строжка угольным электродом)
Таблица. Распределение мощности на сварку и генератор
Пост A, Сварочный ток(A) Пост A, Напряжение (В) Пост A Потребление мощности генератора (кВт) Пост B, Сварочный ток(A) Пост B, Напряжение (В) Пост B Потребление мощности генератора (кВт) Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт) 100 24 3 100 24 3 19 150 26 4,8 150 26 4,8 15,4 200 28 6,7 200 28 6,7 11,6 250 30 9 250 30 9 7 300 32 11,5 300 32 11,5 2 350 34 14,5 350 34 14,5 / 400 36 17,5 / 450 38 20,5 / 500 40 24 /
ОПИСАНИЕ МОДЕЛИ:
-
СВАРОЧНЫЙ ТОК:
-
Пост А
Регулируемый горячий старт
Регулируемый форсаж дуги
-
Пост В
Регулируемый горячий старт
Регулируемый форсаж дуги
-
Пост А
Функция VRD
-
Пост В
Функция VRD
- Подогрев масла Для запуска в холодное время года
-
Пост А
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
-
Пост В
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
- Кнопка экстренной остановки Для удобства оператора
-
>Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А - 250А (ПВ 100%) + пост В - 250А (ПВ 100%)
только пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт - оба поста
Регулируемый форсаж дуги - оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости
Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки
КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки - максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт
Розетки - AC400В/50,5A, AC230В/ 2х16А
КОМПЛЕКТАЦИЯ:
-
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А - 2 шт.
- Клемма заземления 500А - 2 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.
- MMA пульт ДУ для поста В (500А, 30 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 30 м) - 1 шт.
- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ:
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
ВИДЕО ОБЗОР на Cварочный двухпостовой агрегат TSS DUAL DWG-500
СКАЧАТЬ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
-
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Скачать Коммерческое предложение на скачать в PDF
-
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Скачать инструкцию в PDF - Руководство по эксплуатации скачать в PDF
Общие характеристики
- Степень защиты
- IP23

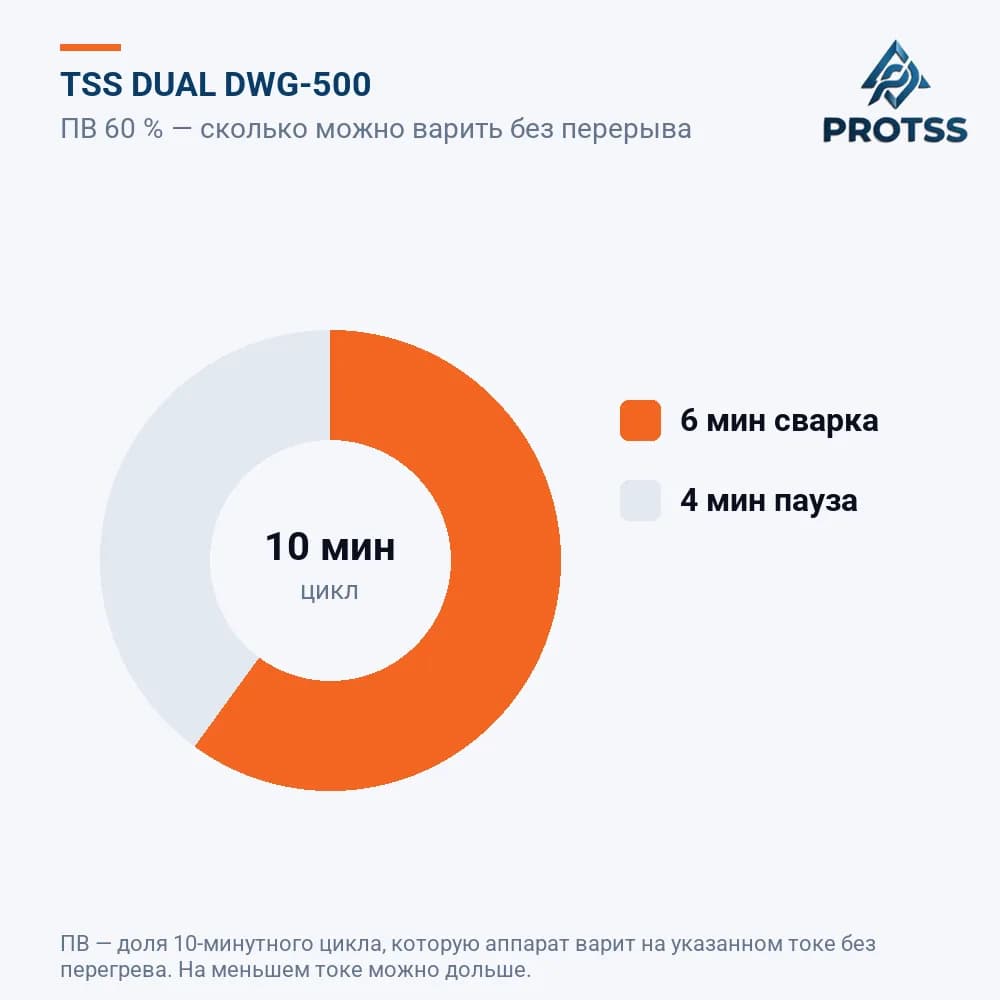

- ПВ, %
- 60
- Предпусковой подогреватель
- Да
- Приборы контроля
- Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов
- Диаметр порошковой проволоки, мм
- 1,6 / 2,0
- Диаметр электрода, мм
- 1,6-10
- Уровень шума (dB/7м)
- 83
- Тип запуска
- Электростарт
- Установленный аккумулятор Ah / V
- 75/12
- Блок зарядки АКБ
- Да
- Серия
- Сварочный агрегат
- Выход 12V (Ампер)
- нет
- Упаковка
- Фанерный ящик
- Автомат защиты
- Да
Двигатель
- Ёмкость масляной системы (л)
- 8
- Рабочий объём двигателя (л)
- 2.3
- Объём топливного бака (л)
- 85
- Расход топлива л/час
- 7
- Тип двигателя
- Вертикальный, рядный, 4-тактный, с водяным охлаждением
- Двигатель
- Weichai WP2.3D33E200
- Модель двигателя
- Weichai WP2.3D33E200
- Мощность двигателя, кВт/л.с.
- 30 ( макс. 33 ）/ 41 ( макс 45)
- Останов по низкому давлению масла
- Да
- Вид топлива
- дизель
Электрическая часть
- Сварочный ток, Ампер
- 30 - 500
- Электрическая мощность, кВт
- 22
- Мощность номинальная, кВт
- 22
- Мощность номинальная, кВА
- 27.5
- Выходное напряжение (В)
- 400/230
- Частота вращения коленвала (об/мин)
- 1500
- Номинальный ток (А)
- 50,5
- Регулятор напряжения
- AVR
- Мощность максимальная, кВт
- 25
- Мощность максимальная, кВА
- 31.2
- Тип генератора
- Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
- Род сварочного тока
- Постоянный
- Количество розеток 220В
- 1х16А, 1х32А
- Напряжение холостого хода, В
- 74
- Дисплей сварочного тока
- Да
- Дистанционная регулировка тока
- Да
Габариты и вес
- Габаритные размеры упаковки (Д;Ш;В; мм)
- 1815х950х1105
- Масса брутто, кг
- 850
- Габаритные Размеры (Д;Ш;В; мм)
- 1680x820x1010
- Вес брутто (кг)
- 835
- Масса, кг
- 750
Гарантия и сервис
- Гарантия, срок (мес)
- 24 месяцев/2000 моточасов
Расходные материалы для регламентного технического обслуживания, по интервалам наработки (моточасы).
| Артикул | Наименование | Цена | 50 ч | 250 ч | 500 ч | 1000 ч | 1500 ч |
|---|---|---|---|---|---|---|---|
| 015948 | Датчик давления масла (D=13 мм) / Oil pressure sensor | 2 864 ₽ | 0 | 0 | 0 | 0 | 1 |
| 046945 | Масло моторное полусинтетическое ТСС Проф Север SAE 10W40 API CI-4/SL канистра 5л/Motor oil 5liter can | 1 930 ₽ | 2 | 2 | 2 | 2 | 2 |
| 018462 | Фильтр воздушный двойной цилиндрический (глухой торец) WP2.3D25E200 (A8602S) (Ф1-125х85х310/Ф2-80х64 | 4 963 ₽ | 0 | 0 | 0 | 1 | 0 |
| 015770 | Ремень вентилятора Weichai WP2.1D18E2 /Fan belt, AV17X940 Li; 2B090006 | 895 ₽ | 0 | 0 | 0 | 0 | 1 |
| 019588 | Фильтр масляный (М20х1,5 мм) WP2.3D33E200/Oil filter | 1 900 ₽ | 1 | 1 | 1 | 1 | 1 |
| 020310 | Датчик температуры ОЖ Ricardo R6105ZLDS1; MD-170 (VDO,Т=120 C)/Water temperature sensor | 2 047 ₽ | 0 | 0 | 0 | 0 | 1 |
| Всего за комплект | 5 760 ₽ 1 | 5 760 ₽ 1 | 5 760 ₽ 1 | 10 723 ₽ 1 | 11 566 ₽ 1 | ||
* в сумму не включены позиции, цена которых указана по запросу.
Ещё 1 позиция регламента не публикуются в каталоге отдельными товарами — уточните их у менеджера.
Запчасти для Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Рекомендуемые запчасти и расходные материалы для этой модели. Актуальность наличия и сроки поставки уточняйте у менеджера.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 номинальная мощность — 22 кВт (27.5 кВА), максимальная — 25 кВт (31.2 кВА).
Выходное напряжение — 400/230 В, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Weichai WP2.3D33E200.
Объём топливного бака — 85 л.
Масса — 750 кг, вес брутто — 835 кг.
Габаритные размеры (Д×Ш×В) — 1815х950х1105 мм.
Уровень шума — 83 дБ (по паспорту, замер на расстоянии 7 м).
Гарантия производителя — 24 месяцев/2000 моточасов. Обслуживание по гарантии выполняет сервисная сеть ТСС; фирменные сервисные центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе, есть выезд специалистов по регионам.
Номинальный ток — 50,5 А, коэффициент мощности — 0.8.
Ёмкость масляной системы — 8 л.
Установленный аккумулятор — 75/12.
Регламент ТО рассчитан на интервалы 50, 250, 500, 1000, 1500 моточасов. Всего в перечне 7 позиций расходников и запчастей — полный список с артикулами и количеством на каждый интервал приведён на вкладке «Техобслуживание», оттуда же комплект можно добавить в корзину.
Для модели Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 подобрано 18 совместимых позиций — оригинальные запчасти ТСС с артикулами и ценами перечислены на вкладке «Запчасти».
Сварочный ток, Ампер — 30 - 500.
Степень защиты — IP23.
Актуальная цена — 1 888 000 ₽ с учётом НДС 22%. Для юридических лиц счёт формируется автоматически при указании ИНН.
Добавьте товар в корзину и укажите ИНН — реквизиты подставятся автоматически, а счёт с НДС 22% сформируется сразу и будет доступен для скачивания в PDF. Регистрация для получения счёта не требуется.
Да, стоимость этой позиции попадает в диапазон лизинга — от 200 000 до 20 000 000 ₽. Работаем с СБЕР, Альфа-Банком, Европланом и Fera: оставьте заявку на карточке товара, и менеджер пришлёт расчёт и условия по этой модели.
Позиция доступна к заказу. Доставка — транспортными компаниями по всей России, также возможен самовывоз со склада. Точные сроки по вашему региону подтвердит менеджер при оформлении.
