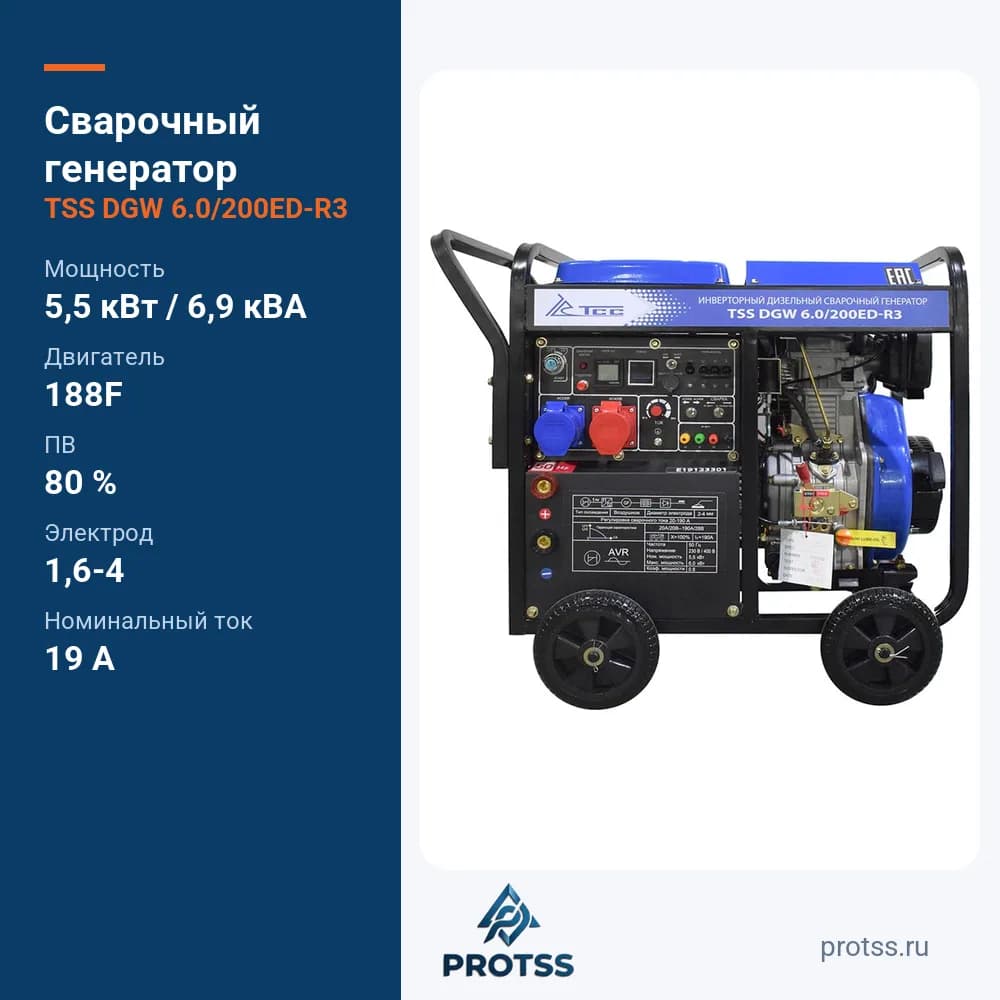

Инверторный дизельный сварочный генератор TSS DGW 6.0/200ED-R3

Name: Инверторный дизельный сварочный генератор TSS DGW 6.0/200ED-R3
Brand: ТСС
SKU: 026496
Price: 134100.00 RUB
Availability: InStock

Трёхфазный выход 400/230 В — то, ради чего выбирают TSS DGW 6.0/200ED-R3 вместо однофазной версии. Инверторный дизельный сварочный генератор сочетает сварку постоянным током 20–190 А с питанием трёхфазных потребителей: номинал 5,5 кВт / 6,9 кВА, максимум 6 кВт / 7,5 кВА. Двигатель, сварочная часть и габариты совпадают с DGW 6.0/200ED-R, различается генераторная секция и набор розеток.

Чем отличается версия R3

Две сети в одном агрегате: розетки 400 В и 230 В / 32 А.

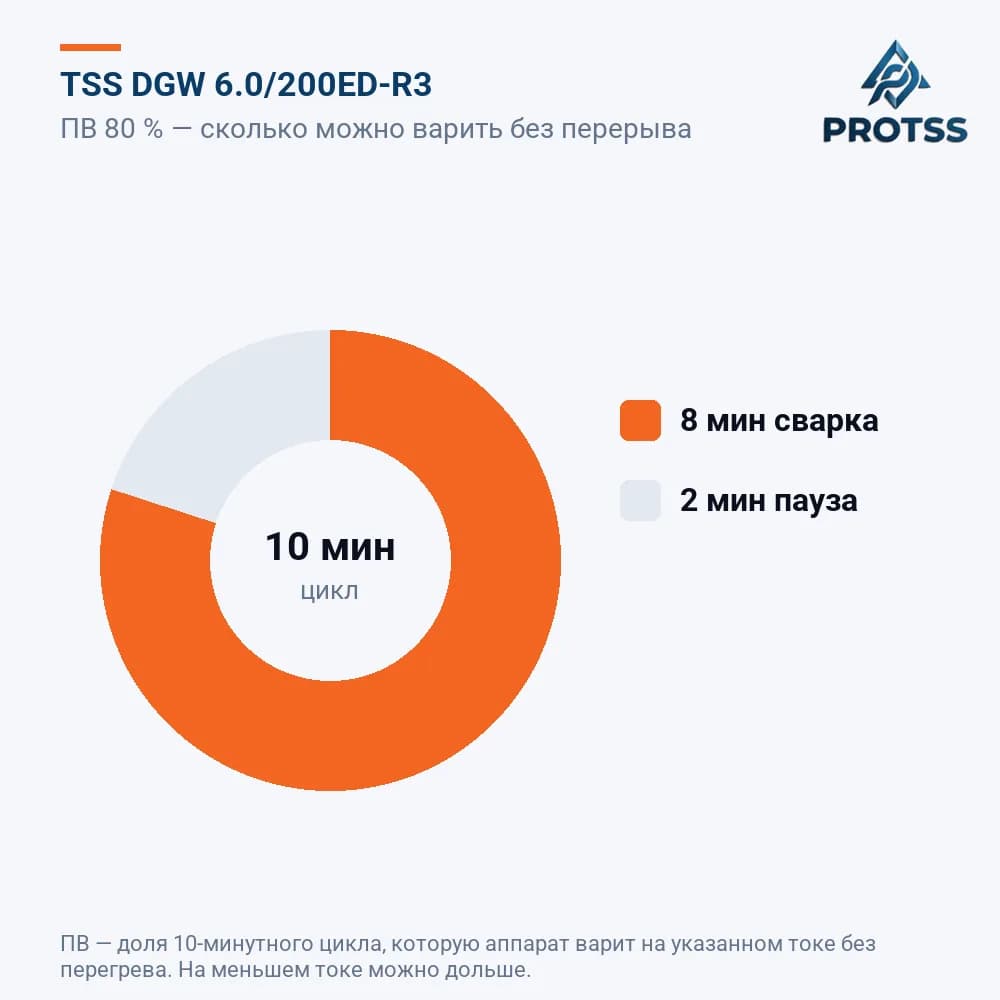

Сварка 20–190 А с ПВ 80%, электроды 1,6–4 мм.
Дизель 188F с прямым впрыском, 6,1 кВт / 8,2 л.с.
Коэффициент мощности 0,8, номинальный ток 19 А.
Подготовка к холоду: предпусковой подогреватель, АКБ 30 А·ч.

Под какие нагрузки

Площадки, где кроме сварки работают трёхфазные электродвигатели небольшой мощности: насосы, вибраторы для бетона, компактные станки. Подходит ремонтным службам водоканалов, строительным и монтажным организациям, фермам. Совместимость конкретного трёхфазного оборудования по пусковым токам уточнит инженер PROTSS.

Конструкция

Двигатель 188F: дизельный, четырёхтактный, OHV, одноцилиндровый, 0,456 л, 3000 об/мин.
Альтернатор GT5.5KW-190: щёточный, самовозбуждающийся, синхронный, медь 100%.
Электронный AVR; вольтметр, частота, моточасы, уровень топлива, датчик давления масла с остановом.
Электростарт и ручной пуск, блок зарядки АКБ, выход 12 В / 8,3 А.
Бак 12,5 л, расход 1,9 л/ч; рама 710×470×610 мм, масса 119 кг, IP23, 77 дБ.

Подключение и настройка

Трёхфазную нагрузку подключайте через розетку 400 В, распределяя потребителей с учётом паспортной мощности. Дистанционная регулировка и дисплей тока ускоряют настройку сварки. В комплекте — колёса, КЗ, ЭД, инструмент, масленка и две сетевые вилки. Требования к заземлению передвижного агрегата описаны в статье о заземлении генератора.

Почему выгодно купить в PROTSS

Официальные поставки ТСС по цене производителя с гарантийными документами.
Тендеры и контракты по 44-ФЗ и 223-ФЗ.
Транспортная компания по России или самовывоз; однофазные аналоги — в каталоге дизельных сварочных генераторов.

Гарантия и сервис

Гарантия — 12 месяцев с момента продажи. Гарантийное и постгарантийное обслуживание доступно в сервисных центрах ТСС: Москва, Екатеринбург, Самара, Ростов-на-Дону, Симферополь.

НАЗНАЧЕНИЕ
Сварочный дизельный генератор TSS DGW 6.0/200ED-R3 — предназначен для проведения профессиональной Ручной Дуговой Сварки и питания эдектропотребителей в условиях отсутствия стационарной сети электроснабжения.
<
ОСНОВНЫЕ ОСОБЕННОСТИ МОДЕЛИ
• Дизельный двигатель
• Ручной и электрозапуск
• Предпусковой подогрев
• Трехфазный генератор
• MMA сварка штучным электродом
• Инверторная схема
• Сварочный ток 20-230А
• Допустима сварка и параллельное питание электропотребителей
• Максимальная мощность 6 кВт
• Выходное напряжение 230/400В
• Возможность сварки от стационарной сети 380В
• Все рабочие параметры отображаются на панели управления
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА МОДЕЛИ
• Двигатель - дизельный, 4х-тактный, одноцилиндровый, с воздушным охлаждением, с непосредственным впрыском топлива. Моторесурс двигателя более 2000 моточасов. Все двигатели проходят предварительную обкатку перед установкой на генератор и полностью готовы к эксплуатации. Каждый двигатель имеет уникальный серийный номер.
• Одновременная работа в режиме сварки и в режиме источника электроснабжения.
• Альтернатор переменного тока трехфазный, синхронный, щеточный. Альтернатор100% медный, специального типа для проведения сварочных работ.
• Инжектор впрыска топлива от BOSCH обеспечивает эффективную работу топливной системы, легкий запуск двигателя и пониженный расход топлива.
• Система AVR (Automatic Voltage Regulator) автоматического контроля напряжения - поддерживает заданное напряжение и гарантирует подачу качественного тока.
• Особо надежная конструкция ручного стартера гарантирует до 1500 запусков двигателя в ручном режиме.
• Аккумулятор мощностью 36 Ah и встроенный электростартер обеспечивают комфортный и легкий запуск двигателя с Ключа.
• Автоматическая подзарядка аккумулятора во время работы генератора.
• Металлический топливный бак увеличенного объема, оснащен индикатором уровня топлива.
• Стабильная работа генератора при t° -15 + 40
• Транспортировочные колеса из цельнолитой резины со стальным основанием на подшипниках. Колеса устойчивы к проколам и не требуют накачивания или обслуживания в течении всего срока эксплуатации.
• Встроенная защита от перегрузок предохраняет от избыточной нагрузки на альтернатор, а также исключает случаи перегрева при длительном использовании. Умная защита предохраняет генератор от короткого замыкания.
• Аварийный останов по низкому уровню масла. На двигателе установлен датчик давления масла с системой остановки двигателя в случае достижения минимального уровня масла. Продлевает срок службы и исключает снижение моторного ресурса по причине масляного голодания. При этом на панели управления загорается лампа, сигнализирующая о низком уровне масла.

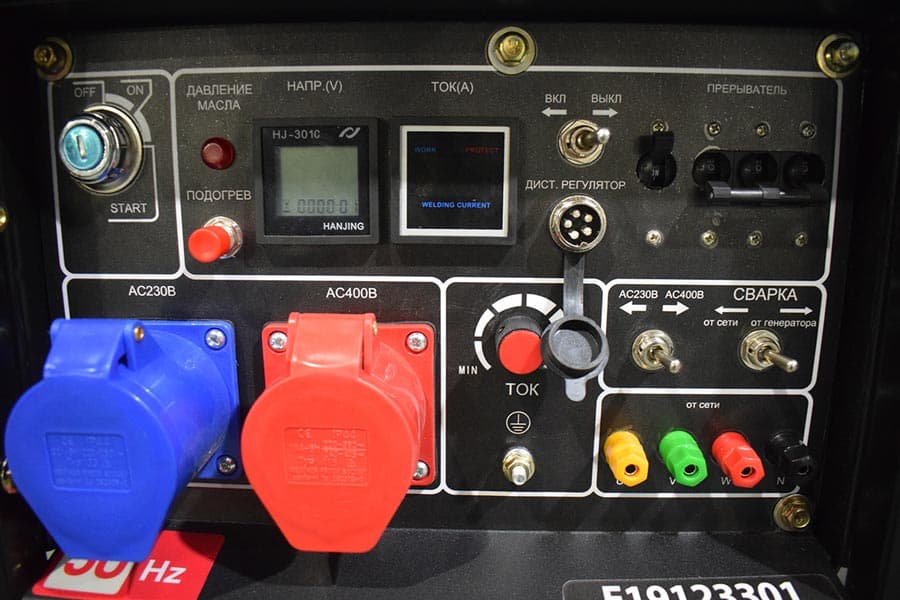

• Многофункциональный дисплей отображает все основные параметры работы генератора: Напряжение, частоту тока, и отработанные моточасы для своевременного технического обслуживания.
• Яркий дисплей сварочного тока, позволяет четко настраивать и запоминать величину сварочного тока.
• Дистанционная регулировка сварочного тока, создает дополнительный комфорт при работе сварщика.
• Розетка 400В и силовая розетка 230В/32А для подключения потребителей энергии.
• Рамная конструкция разработана таким образом, что защищает все элементы генератора при транспортировке, сохраняя удобный доступ к узлам при проведении регламентных или ремонтных работ. Двигатель и альтернатор установлены на виброгосящие опоры.
• Сварочный ток с плавной регулировкой до 230 А позволяет производить продолжительную (ПВ-80%) сварку электродом 5 мм, не перегружая и не перегревая генератор.
• Быстроразъемные соединения сварочных кабелей такого же типа, как на сварочных источниках работающих от сети, позволяют подключать кабель сечением до 70мм.
• Рама, бак и все защитные элементы окрашены методом порошковой окраски, которая предотвращает появление коррозии.

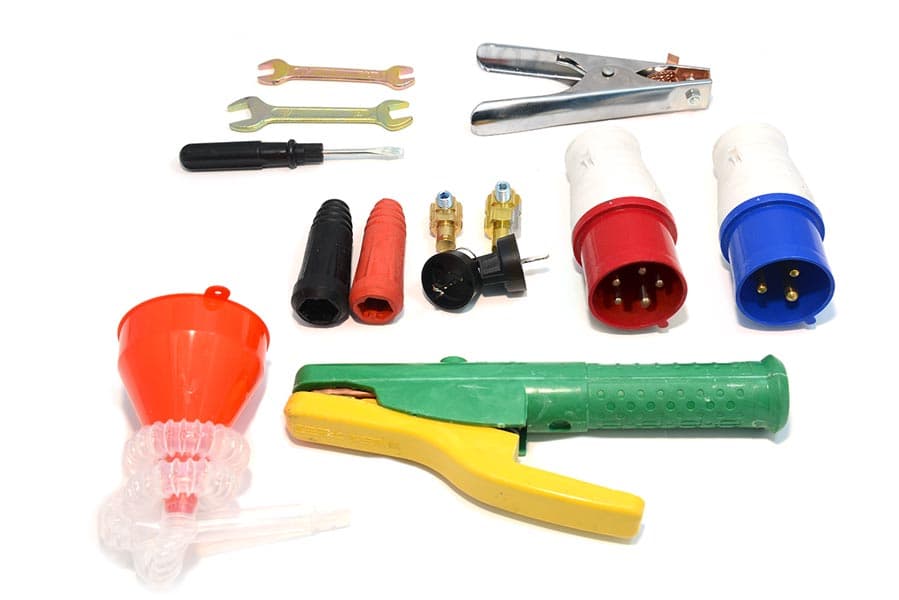

КОМПЛЕКТАЦИЯ
• Сварочный генератор
• Клемма заземления
• Держатель электрода
• Транспортировочные колеса
• Масленка
• Комплект инструмента
• Руководство по эксплуатации
• Гарантийный талон
ГАРАНТИЯ БЕЗОПАСНОСТИ
Оборудование изготовлено в соответствии с требованиями Европейского стандарта
EN 60974-1:2012 к конструкции и безопасности источников питания дуговой сварки.
Соответствует требованиям технического регламента Таможенного Союза
ТР ТС 004/2011 «О безопасности низковольтного оборудования» и
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
КОНТРОЛЬ КАЧЕСТВА
Все собранные аппараты проходят обязательную проверку на производстве, затем перед отгрузкой покупателю проверяются на складе ГК ТСС контроллером ОТК.
Двойной контроль качества исключает возможный заводской брак.
ГАРАНТИЯ 12 МЕСЯЦЕВ ИЛИ 800 МОТОЧАСОВ*
* В зависимости от того, какое событие наступит раньше.

Общие характеристики

Степень защиты: IP23
ПВ, %: 80
Предпусковой подогреватель: Да
Приборы контроля: Вольтметр, частота, моточасы, уровень топлива, датчик низкого давления масла
Диаметр электрода, мм: 1,6-4
Система охлаждения: Воздушная
Уровень шума (dB/7м): 77
Тип запуска: Электростарт и ручной
Комплектация: Колеса, КЗ, ЭД, инструмент, масленка, 2 сетевые вилки,
Исполнение: Открытое
Установленный аккумулятор Ah / V: 30/12
Блок зарядки АКБ: Есть
Серия: Сварочный дизельный
Выход 12V (Ампер): 8,3
Упаковка: Картон
Объем брутто, м3: 0.25
Автомат защиты: Да

Двигатель

Ёмкость масляной системы (л): 1.6
Рабочий объём двигателя (л): 0.456
Объём топливного бака (л): 12.5
Расход топлива л/час: 1.9
Тип двигателя: Дизельный, 4-х тактный, OHV, одноцилиндровый, прямой впрыск
Модель двигателя: 188F
Мощность двигателя, кВт/л.с.: 6,1/8,2
Останов по низкому давлению масла: Да
Вид топлива: дизель

Электрическая часть

Сварочный ток, Ампер: 20 - 190
Электрическая мощность, кВт: 6
Мощность номинальная, кВт: 5.5
Мощность номинальная, кВА: 6.9
Выходное напряжение (В): 400/230
Частота вращения коленвала (об/мин): 3000
Количество розеток: 2 шт: 400В и 230В/32А
Номинальный ток (А): 19
Регулятор напряжения: AVR, электронный, автоматический
Мощность максимальная, кВт: 6
Мощность максимальная, кВА: 7.5
Количество фаз: 3
Тип генератора: Щеточный, самовозбуждающийся, синхронный, медь 100%
Частота, Гц: 50
Коэффициент мощности: 0.8
Род сварочного тока: Постоянный
Модель генератора: GT5.5KW-190
Дисплей сварочного тока: Да
Дистанционная регулировка тока: Да

Габариты и вес

Габаритные размеры упаковки (Д;Ш;В; мм): 755x540x675
Масса брутто, кг: 124
Габаритные Размеры (Д;Ш;В; мм): 710x470x610
Вес брутто (кг): 124
Масса, кг: 119

Гарантия и сервис

Гарантия, срок (мес): 12

Расходные материалы для регламентного технического обслуживания, по интервалам наработки (моточасы).

Артикул	Наименование	Цена	100 ч	300 ч
031742	Фильтр топливный (проходной) / Fuel filter through-pass (PS881)	432 ₽	1	1
Всего за комплект			432 ₽ 1	432 ₽ 1

* в сумму не включены позиции, цена которых указана по запросу.

Ещё 3 позиции регламента не публикуются в каталоге отдельными товарами — уточните их у менеджера.

Запчасти для Инверторный дизельный сварочный генератор TSS DGW 6.0/200ED-R3

Рекомендуемые запчасти и расходные материалы для этой модели. Актуальность наличия и сроки поставки уточняйте у менеджера.

Артикул	Наименование	Цена	Кол-во	Сумма
120025	Фильтр топливный (проходной) SDG 11000(..),CD2V88F Sh / Fuel filter (CDF-00020)	422 ₽	1	422 ₽
041774	Фильтр масляный SDG 5000(..)-7500(..),C188FD,C192FD,C195FD-A (сетка) / Oil filter (15200-H7810-0001)	312 ₽	1	312 ₽
004131	Фильтр воздушный (элемент) SDG 6500(..) (овальный,143х98х80 мм) / Air filter element (86-1717601)	944 ₽	1	944 ₽
031742	Фильтр топливный (проходной) / Fuel filter through-pass (PS881)	432 ₽	1	432 ₽
038781	Венец зубчатый маховика186FA/188FB/192F / Gear ring of flywheel	По запросу	1	—	Уточнить
017975	TSS DGW 5.0/200E-R;198,SDG 5000ES-8000EHA/Fuel filter element (07008)	586 ₽	1	586 ₽
000758	Вентилятор / Fan (02.04.012.005) (120х120х37/24V JF1238S2HR-R)	2 184 ₽	1	2 184 ₽
025597	Двигатель дизельный 188FA (B-тип, вал конус) - T2	76 202 ₽	1	76 202 ₽
017960	Двигатель дизельный 188FA (B-тип, вал конус) - T3	78 235 ₽	1	78 235 ₽
025595	Двигатель дизельный 188FA (B-тип, вал конус) - T0	63 998 ₽	1	63 998 ₽

Паспорт и инструкция по этой модели — по запросу у менеджера.

У модели Инверторный дизельный сварочный генератор TSS DGW 6.0/200ED-R3 номинальная мощность — 5.5 кВт (6.9 кВА), максимальная — 6 кВт (7.5 кВА).

Выходное напряжение — 400/230 В, количество фаз — 3, частота — 50 Гц.

Вид топлива — дизель.

Объём топливного бака — 12.5 л.

Масса — 119 кг, вес брутто — 124 кг.

Габаритные размеры (Д×Ш×В) — 755x540x675 мм.

Уровень шума — 77 дБ (по паспорту, замер на расстоянии 7 м).

Гарантия производителя — 12. Обслуживание по гарантии выполняет сервисная сеть ТСС; фирменные сервисные центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе, есть выезд специалистов по регионам.

Исполнение — Открытое.

Комплектация: Колеса, КЗ, ЭД, инструмент, масленка, 2 сетевые вилки,

Номинальный ток — 19 А, коэффициент мощности — 0.8.

Ёмкость масляной системы — 1.6 л.

Установленный аккумулятор — 30/12.

Регламент ТО рассчитан на интервалы 20, 100, 300 моточасов. Всего в перечне 4 позиций расходников и запчастей — полный список с артикулами и количеством на каждый интервал приведён на вкладке «Техобслуживание», оттуда же комплект можно добавить в корзину.

Для модели Инверторный дизельный сварочный генератор TSS DGW 6.0/200ED-R3 подобрано 7 совместимых позиций — оригинальные запчасти ТСС с артикулами и ценами перечислены на вкладке «Запчасти».

Сварочный ток, Ампер — 20 - 190.

Степень защиты — IP23.

Актуальная цена — 149 000 ₽ с учётом НДС 22%. Для юридических лиц счёт формируется автоматически при указании ИНН.

Добавьте товар в корзину и укажите ИНН — реквизиты подставятся автоматически, а счёт с НДС 22% сформируется сразу и будет доступен для скачивания в PDF. Регистрация для получения счёта не требуется.

Позиция доступна к заказу. Доставка — транспортными компаниями по всей России, также возможен самовывоз со склада. Точные сроки по вашему региону подтвердит менеджер при оформлении.
