Как проверить бензогенератор: искра, катушка зажигания, компрессия, обмотки
Филимонов Иван
Эксперт PROTSS · 27 сентября 2026 г.
Что можно проверить в бензогенераторе самому и чем: искра разрядником, катушка зажигания и зазор до маховика, компрессия компрессометром, обмотки и регулятор напряжения мультиметром. Где заканчивается самодиагностика и начинается сервис.
Проверить бензогенератор самостоятельно можно в пяти точках: искра (свеча и разрядник), катушка зажигания (осмотр, зазор до маховика, сопротивление), компрессия (компрессометр), выходное напряжение (мультиметр в розетке) и обмотки с регулятором напряжения (прозвонка на обрыв). Для этого хватает мультиметра, искрового разрядника и компрессометра со свечной резьбой. Всё, что требует разборки двигателя, мегаомметра или вмешательства в инверторный блок, — работа сервиса. Ниже — что и в каком порядке проверять, какие значения считать нормой и где их брать.
Чем проверять: инструменты и что ими смотрят
Для домашней диагностики не нужна мастерская — достаточно пяти предметов.
| Инструмент | Что проверяют | Кому по силам |
|---|---|---|
| Свечной ключ и щуп для зазора | Нагар, зазор свечи, залитость | Владельцу |
| Искровой разрядник (тестер искры) | Наличие и силу искры | Владельцу |
| Мультиметр | Напряжение и частоту на выходе, сопротивление катушки и обмоток, обрыв проводов | Владельцу с базовыми навыками |
| Компрессометр для бензиновых двигателей | Компрессию в цилиндре | Владельцу с базовыми навыками |
| Мегаомметр, нагрузочный стенд | Изоляцию обмоток, работу под нагрузкой | Сервису |
Проверки делают на холодном двигателе, на ровной площадке, на улице, с отключённой нагрузкой. Перед любыми измерениями на генераторной части двигатель глушат, если измерение не требует обратного прямо.
Проверка искры: свеча и разрядник
С искры начинают, потому что это самая быстрая проверка и она разводит неисправности на два лагеря: зажигание или топливо.
- Выверните свечу и осмотрите её. Сухой светло-коричневый изолятор — норма; чёрный бархатный нагар — богатая смесь или забитый воздушный фильтр; мокрая от бензина свеча — перелив или отсутствие искры; масляная — масло попадает в цилиндр.
- Проверьте зазор щупом и сверьте с руководством к двигателю.
- Вставьте свечу в колпачок и прижмите резьбой к металлу двигателя или подключите разрядник между колпачком и свечой.
- Дёрните стартер. Хорошая искра — яркая, голубоватая, со щелчком. Слабая оранжевая или пропадающая — повод искать дальше.
Разрядник удобнее голой свечи: он показывает, пробивает ли искра заданный промежуток, и на нём видно пропуски. Если с запасной новой свечой искра есть, а со старой нет — дело в свече; как подобрать новую по модели станции, разобрано в статье свеча зажигания для генератора.
Если искры нет и с новой свечой, двигаемся к катушке. Но сначала — два пункта, которые глушат искру у исправной катушки: выключатель двигателя в положении «выкл» и датчик уровня масла. Датчик при низком уровне замыкает цепь зажигания на массу, и внешне это выглядит как «катушка сгорела».
Катушка зажигания генератора: как проверить
У бензогенераторов нет трамблёра и отдельного высоковольтного модуля с питанием от аккумулятора. Катушка зажигания — это магнето: она закреплена рядом с маховиком, в который встроены постоянные магниты. Когда магниты проходят мимо сердечника катушки, в ней наводится ток, а встроенная электроника формирует высоковольтный импульс на свечу. Поэтому искра есть и у моделей без аккумулятора, а севшая батарея на неё не влияет.
Что проверить до замены катушки
- Провод остановки. От катушки идёт тонкий провод к выключателю двигателя и датчику масла. Если он где-то перетёрся и касается массы, искры не будет. Осмотрите его по всей длине.
- Зазор между катушкой и маховиком. Обычно это несколько десятых миллиметра; точное значение — в руководстве к двигателю. Если катушку снимали или она сдвинулась, зазор выставляют по щупу, ослабив крепёжные винты и притянув катушку к магнитам маховика.
- Высоковольтный провод и колпачок. Трещины на проводе, окисленный или болтающийся колпачок дают утечку искры. Колпачки продаются отдельно и стоят заметно дешевле катушки.
Проверка мультиметром
Мультиметром можно замерить сопротивление вторичной обмотки: между сердечником катушки (массой) и контактом внутри колпачка или жилой высоковольтного провода. Обрыв покажет бесконечность, межвитковое замыкание — заметно меньше нормы. Порядок величин — единицы килоом, но точная норма зависит от конкретной катушки и указана в руководстве по ремонту двигателя.
У этого метода есть ограничение: большинство современных катушек магнето — со встроенным транзисторным коммутатором, и первичную цепь мультиметром не оценить. Катушка может «звониться» нормально и при этом не давать искру под нагрузкой — особенно на прогретом двигателе. Поэтому финальная проверка — разрядником или заменой на заведомо исправную.
Признаки умирающей катушки
- Двигатель заводится на холодную, а после прогрева начинает работать с перебоями и глохнет.
- Искра есть, но слабая и пропадает при медленном рывке стартера.
- Замена свечи и колпачка ничего не меняет.
Катушки подбирают по модели двигателя, а не по мощности станции: у SGG 2800N и SGG 3200EN Duplex двигатели одного семейства, но катушки разные. В каталоге запчастей они подписаны моделями станций и двигателей, раздел — запчасти для портативных электростанций.

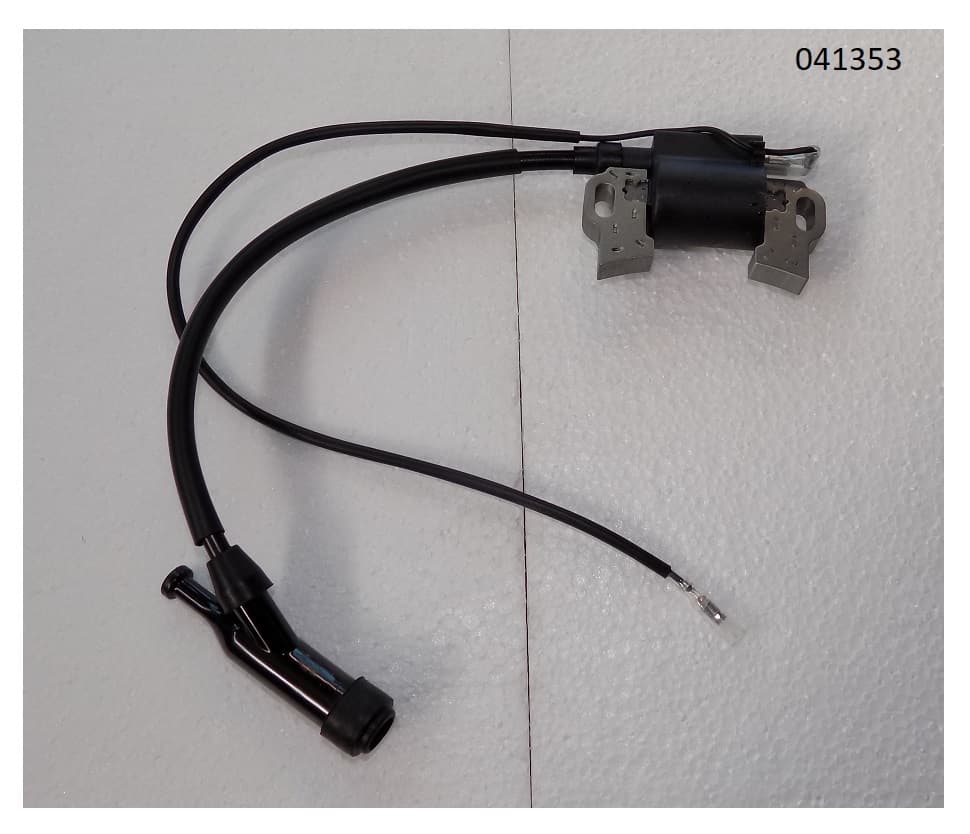

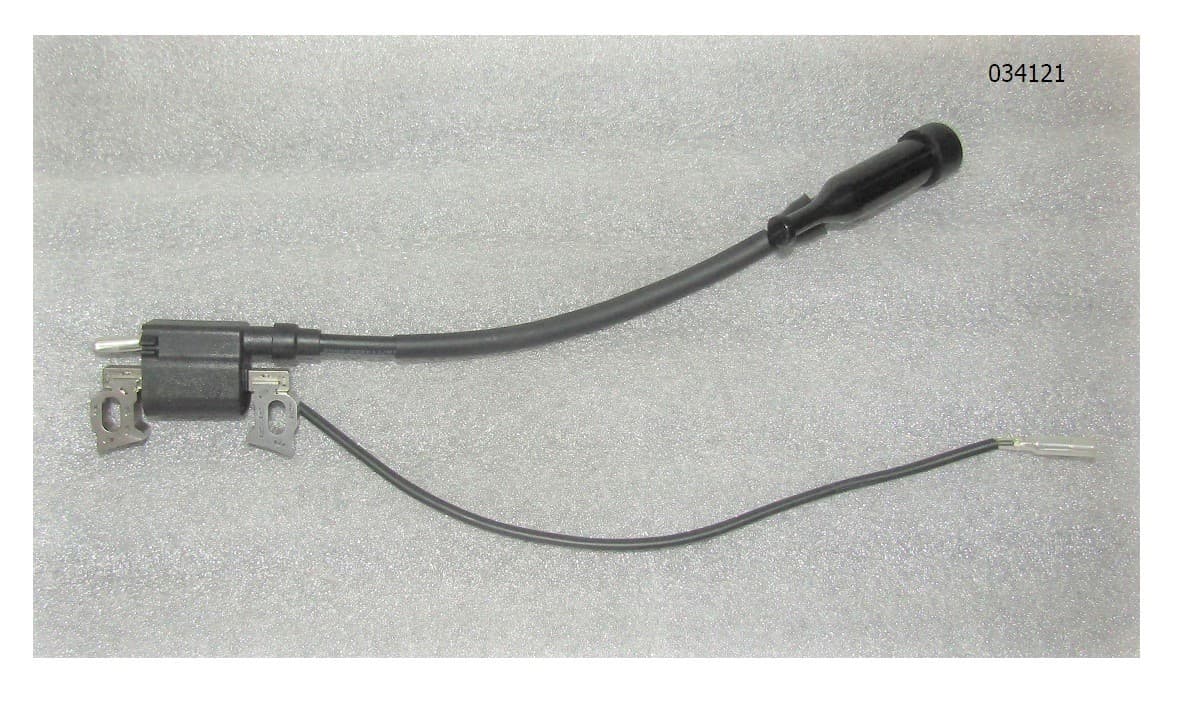

Катушки зажигания для бензогенераторов TSS по моделям

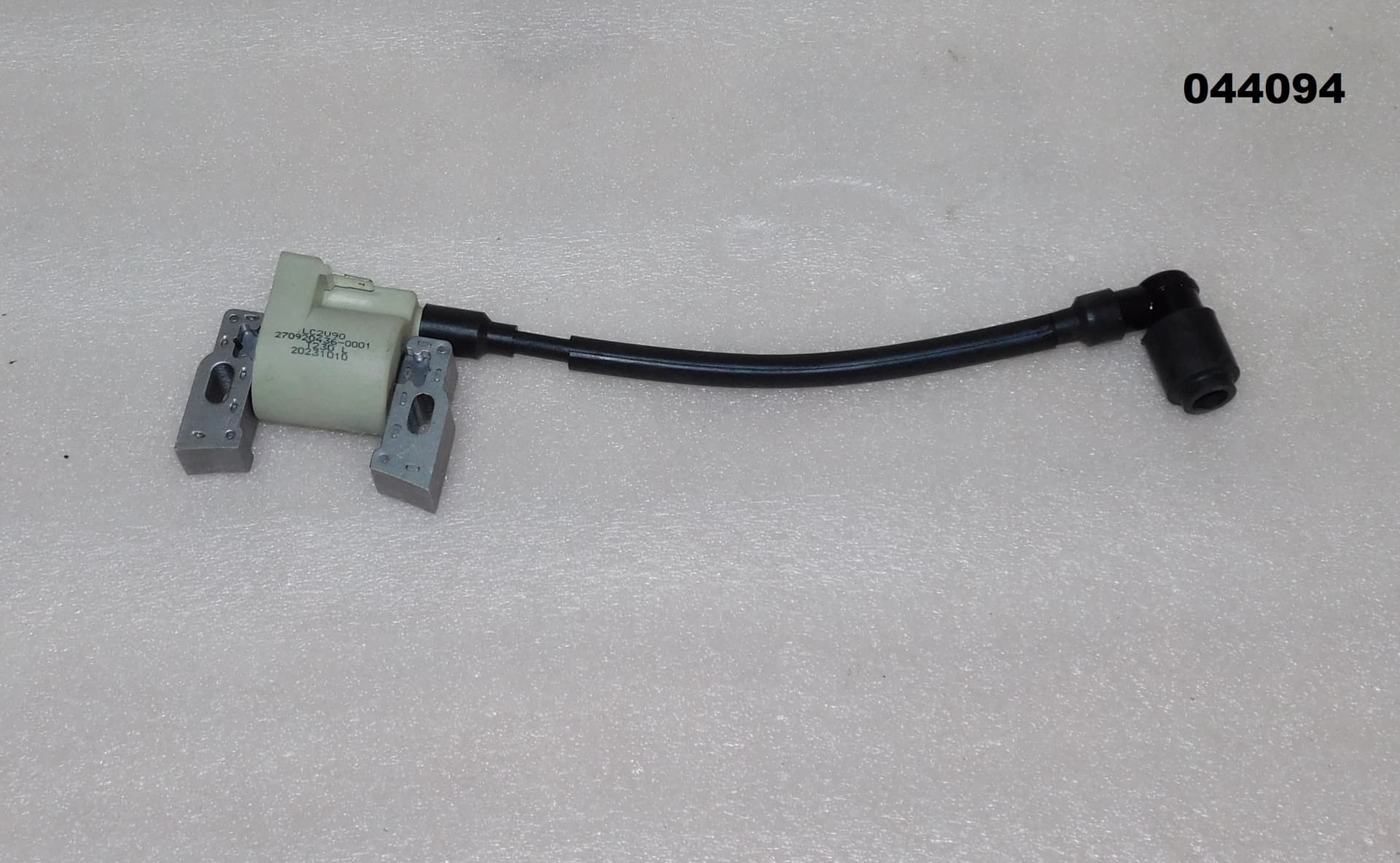

У двухцилиндровых двигателей старших моделей — от SGG 12000EHLA до SGG 18000EH3LA — две катушки, левая и правая, и они разные. Если один цилиндр не работает, двигатель заводится, но трясётся и не тянет нагрузку; разрядник на каждой свече быстро показывает, какая катушка молчит.
Компрессия: как измерить и какая должна быть
Компрессия показывает состояние поршневой группы и клапанов. Её меряют, если искра есть, топливо доходит, а двигатель не заводится или слабо тянет, и если стартер крутит подозрительно легко.
Порядок замера:
- Прогрейте двигатель, если он заводится, — на холодном показания ниже.
- Выверните свечу, вкрутите компрессометр с подходящей резьбой.
- Откройте воздушную заслонку полностью, топливный кран закройте.
- Резко и до конца дёрните стартер несколько раз подряд, пока стрелка не перестанет расти. У моделей с электростартером прокручивайте стартером, как при пуске.
- Повторите замер два-три раза и возьмите устойчивое значение.
Какая компрессия должна быть в бензогенераторе — однозначной цифры нет. Большинство двигателей генераторов оснащены автоматическим декомпрессором: на низких оборотах прокрутки он приоткрывает клапан, чтобы трос легче тянулся. Из-за этого компрессометр показывает заметно меньше, чем у автомобильного мотора, и сравнение с «нормами» для автомобилей ведёт к ложному диагнозу. Правильная точка отсчёта — руководство по ремонту конкретного двигателя; если его нет, ориентируйтесь на сравнение: одинаковая модель двигателя в хорошем состоянии, два цилиндра одного двигателя, замер год назад.
Полезный приём — «масляный тест». Если компрессия низкая, в цилиндр через свечное отверстие заливают немного моторного масла и меряют снова. Выросла — изношены кольца или цилиндр. Не изменилась — не держат клапаны, либо сбит тепловой зазор клапанов. И то и другое — работа сервиса.
Проверка обмоток и регулятора напряжения (AVR)
Этот блок нужен, когда двигатель работает ровно, а напряжения нет или оно неправильное. Подробно по симптомам — в статье генератор не выдаёт напряжение; здесь — что можно померить самому.
Выход. Мультиметр в режиме переменного напряжения в розетку: у однофазных моделей — около 230 В, у трёхфазных между фазами — около 400 В. Многие мультиметры меряют и частоту: при номинальных оборотах — около 50 Гц. Если частота сильно ниже, проблема в двигателе и регуляторе оборотов, а не в альтернаторе.

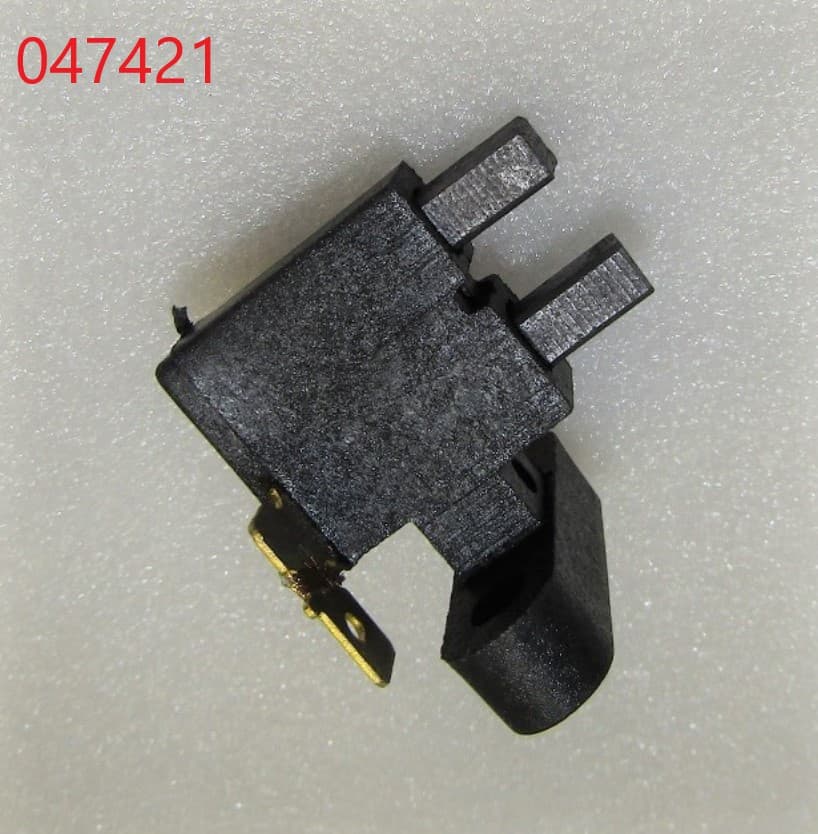

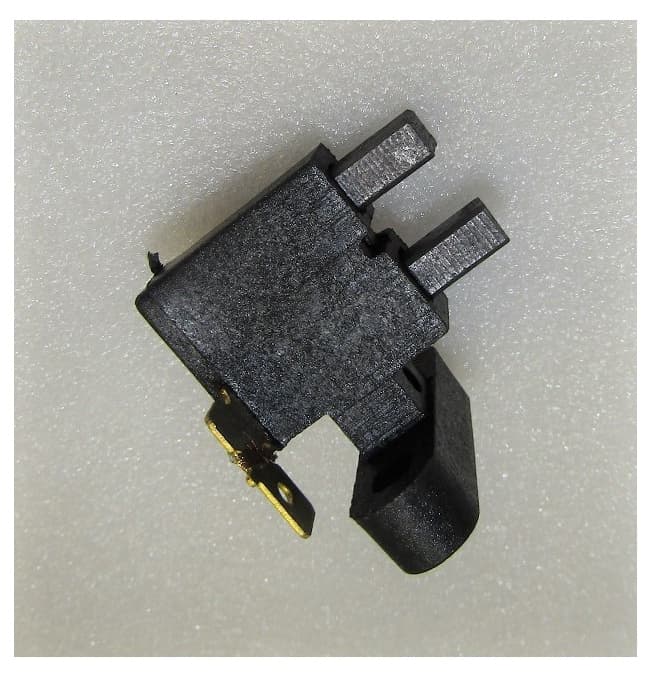

Щётки. У обычных (не инверторных) бензогенераторов альтернатор щёточный. Щёточный узел снимается без разборки альтернатора: щётки не должны быть сколоты, стёрты до держателя, контакты — окислены.
Обмотки. На заглушенном генераторе, с отключённым регулятором, обмотки прозванивают мультиметром:
- обмотка статора — сопротивление малое, доли ома и единицы ом; обрыв даёт бесконечность;
- обмотка ротора (возбуждения) — меряют по кольцам под щётками; обрыв даёт бесконечность, замыкание — близко к нулю;
- замыкание на корпус — между выводом обмотки и массой не должно быть сопротивления в пределах шкалы мультиметра.
Точные значения сопротивлений у каждой модели свои и указаны в сервисной документации; без неё сравнивают с заведомо исправным генератором той же модели. Мультиметр не видит пробой изоляции под рабочим напряжением — его находят мегаомметром, и это делают в сервисе: высокое испытательное напряжение выводит из строя регулятор и инверторный блок, если их не отключить.

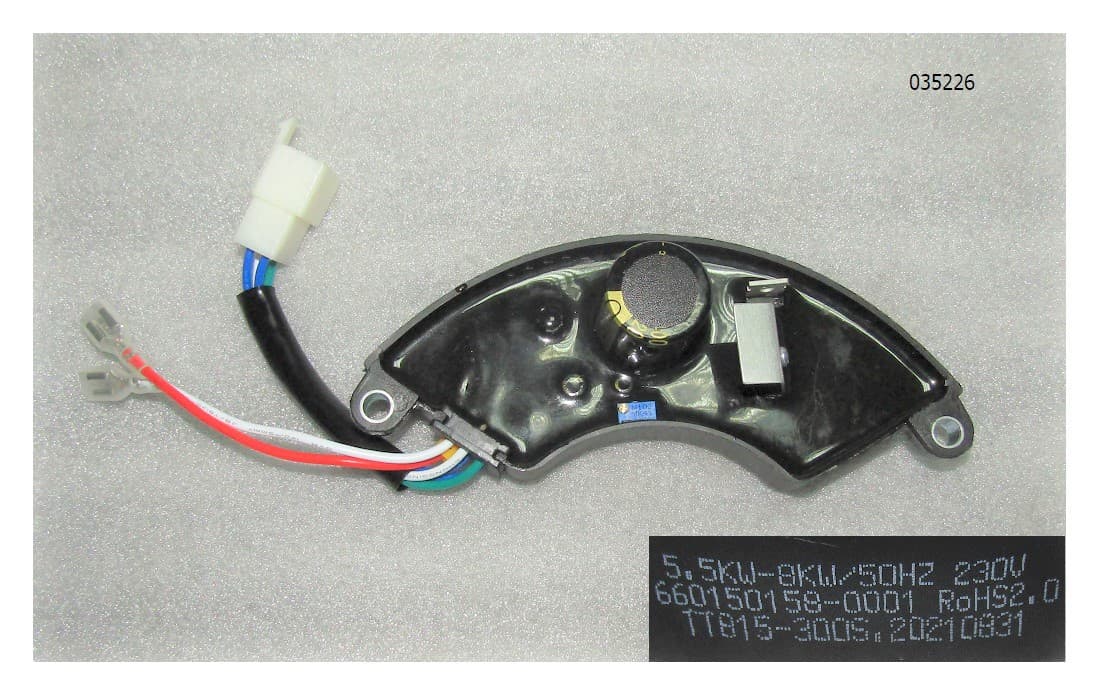

Регулятор напряжения. Мультиметром проверяют разъёмы и провода к регулятору на обрыв и окисление. Сам блок в бытовых условиях диагностируют заменой на заведомо исправный — они недорогие и подбираются по модели станции. Если напряжение пропадает при исправных щётках и обмотках, первый кандидат — регулятор; как отличить его неисправность от других, разобрано в статье регулятор напряжения генератора (AVR).
Регуляторы напряжения и щёточные узлы для бензогенераторов TSS
У инверторных генераторов регулятора AVR и щёток нет: альтернатор на постоянных магнитах, напряжение формирует электронный блок. Здесь самостоятельная диагностика ограничена выходом, индикаторами на панели и перезапуском; блок и обмотки проверяют в сервисе.
Что можно проверить самому, а что — в сервисе
| Проверка | Самостоятельно | В сервисе |
|---|---|---|
| Свеча, зазор, искра | Да | — |
| Провод остановки, датчик масла, колпачок | Да | — |
| Катушка зажигания | Зазор, осмотр, замена целиком | Точная диагностика под нагрузкой |
| Компрессия | Замер компрессометром | Причина потери: кольца, клапаны, прокладка |
| Выходное напряжение и частота | Мультиметром в розетке | Настройка регулятора оборотов |
| Щётки и регулятор напряжения | Осмотр, замена по модели | Если замена не помогла |
| Обмотки альтернатора | Прозвонка на обрыв | Изоляция мегаомметром, перемотка |
| Инверторный блок | Перезапуск, индикаторы | Всё остальное |
Порядок, в котором эти проверки встают при незапуске, описан в статье не заводится бензиновый генератор. Если проверка показала износ, который руками не устранить, — кольца, клапаны, обмотку, — выгоднее сразу обратиться на диагностику оборудования, чем разбирать двигатель на столе. Ремонт бензиновых станций — на странице ремонт бензогенераторов. Что из мелкого ремонта реально сделать дома, разобрано в статье ремонт генератора своими руками.
Как часто проверять и что вести в журнале
Большую часть этих проверок достаточно делать по регламенту ТО, а не только при поломке. В карточках бензогенераторов каталога регламент ТО начинается с 20 моточасов, затем 50, 100 и далее с шагом 50 моточасов; в каждой точке фигурируют масло, свеча и воздушный фильтр. Запишите в журнал дату, моточасы, что проверяли и какие значения получили — напряжение, частоту, компрессию. Через год именно эти записи позволят заметить, что компрессия медленно падает или напряжение под нагрузкой проседает сильнее, чем раньше, — до того, как генератор откажет в самый неудобный момент.
Если проверка показала, что ремонт обойдётся дороже нового генератора, замену подберёте в разделе бензогенераторы, а тихие модели для электроники — среди инверторных бензогенераторов.
Частые вопросы
Как проверить катушку зажигания на генераторе?
Сначала исключите простое: выключатель двигателя, датчик уровня масла, провод остановки и колпачок. Затем проверьте зазор между катушкой и маховиком — обычно несколько десятых миллиметра, точная цифра в руководстве к двигателю. Мультиметром можно замерить сопротивление вторичной обмотки между массой и контактом колпачка: обрыв покажет бесконечность. Окончательно исправность подтверждают разрядником или заменой на заведомо исправную катушку.
Какая компрессия должна быть в бензогенераторе?
Универсальной цифры нет: у большинства двигателей генераторов есть автодекомпрессор, и при прокрутке стартером компрессометр показывает меньше, чем у автомобильного двигателя. Сравнивайте с руководством по ремонту конкретного двигателя или с исправным двигателем той же модели. Если компрессия низкая, сделайте масляный тест: рост показаний после заливки масла в цилиндр указывает на кольца, отсутствие роста — на клапаны.
Как проверить обмотки бензогенератора мультиметром?
На заглушенном генераторе с отключённым регулятором напряжения прозвоните обмотку статора и обмотку ротора по кольцам: обрыв даёт бесконечность, замыкание — около нуля, а между выводом и корпусом сопротивления в пределах шкалы быть не должно. Точные значения указаны в сервисной документации. Изоляцию под рабочим напряжением мультиметр не проверяет — это делают мегаомметром в сервисе.
Что такое магнето в бензогенераторе?
Это катушка зажигания, которая получает энергию от магнитов, встроенных в маховик, а не от аккумулятора. Поэтому искра есть и у генераторов с ручным запуском, и при севшей батарее. Магнето выключается замыканием провода остановки на массу — так работают выключатель двигателя и датчик уровня масла.
Можно ли проверить регулятор напряжения (AVR) мультиметром?
Частично: мультиметром проверяют выходное напряжение, разъёмы и провода к регулятору, щётки и обмотки на обрыв. Сам электронный блок в бытовых условиях диагностируют заменой на исправный — регуляторы подбираются по модели станции. У инверторных генераторов AVR нет, напряжение формирует инверторный блок.
Когда проверку бензогенератора лучше доверить сервису?
Когда нужна разборка двигателя или альтернатора, мегаомметр, настройка регулятора оборотов или диагностика инверторного блока, а также если генератор на гарантии 12 месяцев. Свечу, искру, зазор катушки, напряжение в розетке и компрессию можно проверить самому.
