Регулятор напряжения генератора (AVR): почему пропадает напряжение и как подобрать замену
Филимонов Иван
Эксперт PROTSS · 19 сентября 2026 г.
AVR на синхронном генераторе — это регулятор напряжения, а не автоматический ввод резерва: два разных устройства скрываются за одной аббревиатурой. Разбираем признаки неисправности регулятора и как подобрать замену по модели генератора.
Аббревиатура AVR в этой отрасли означает две совершенно разные вещи, и путаница между ними — частая причина заказа не того устройства. AVR как Automatic Voltage Regulator — это регулятор напряжения, маленький электронный блок внутри корпуса синхронного генератора, который поддерживает напряжение на выходе стабильным при изменении нагрузки. АВР как автоматический ввод резерва — совсем другое устройство, отдельный шкаф или блок, который следит за сетью и запускает генератор при её пропадании; о нём подробно рассказано в статье «АВР для генератора: что это, как выбрать и подключить». Эта статья — про первое: регулятор напряжения внутри самого генератора.
Как понять, что виноват именно регулятор напряжения
Дизельный двигатель работает штатно, обороты стабильны, а напряжение на выходе станции гуляет, проседает под нагрузкой сильнее нормы или пропадает совсем при исправном топливе и заведённой станции — это типичная картина неисправности AVR-регулятора. Отличить его от других причин помогает последовательность проверки:
- Двигатель держит обороты (частота сети должна быть стабильной — 50 Гц) — если обороты плавают, дело не в регуляторе, а в топливной системе или регуляторе оборотов двигателя, и первым делом стоит проверить причины из статьи «Генератор не заводится», если станция вообще не запускается.
- При исправных оборотах, но нестабильном напряжении — проверяют предохранитель самого AVR (часто на самом блоке) и разъёмные соединения к обмотке возбуждения.
- Если предохранитель и проводка исправны, а напряжение всё равно нестабильно — меняют сам блок регулятора.
- Если после замены блока напряжение не восстанавливается — причина в самой обмотке возбуждения генератора (ротора или статора), и это уже не вопрос регулятора, а ремонт обмотки.
Как подобрать регулятор на замену
Регуляторы напряжения под разные бренды генераторов
В каталоге регуляторы разделены по совместимости с конкретными брендами и сериями синхронных генераторов:
| Бренд генератора | Родной или совместимый регулятор |
|---|---|

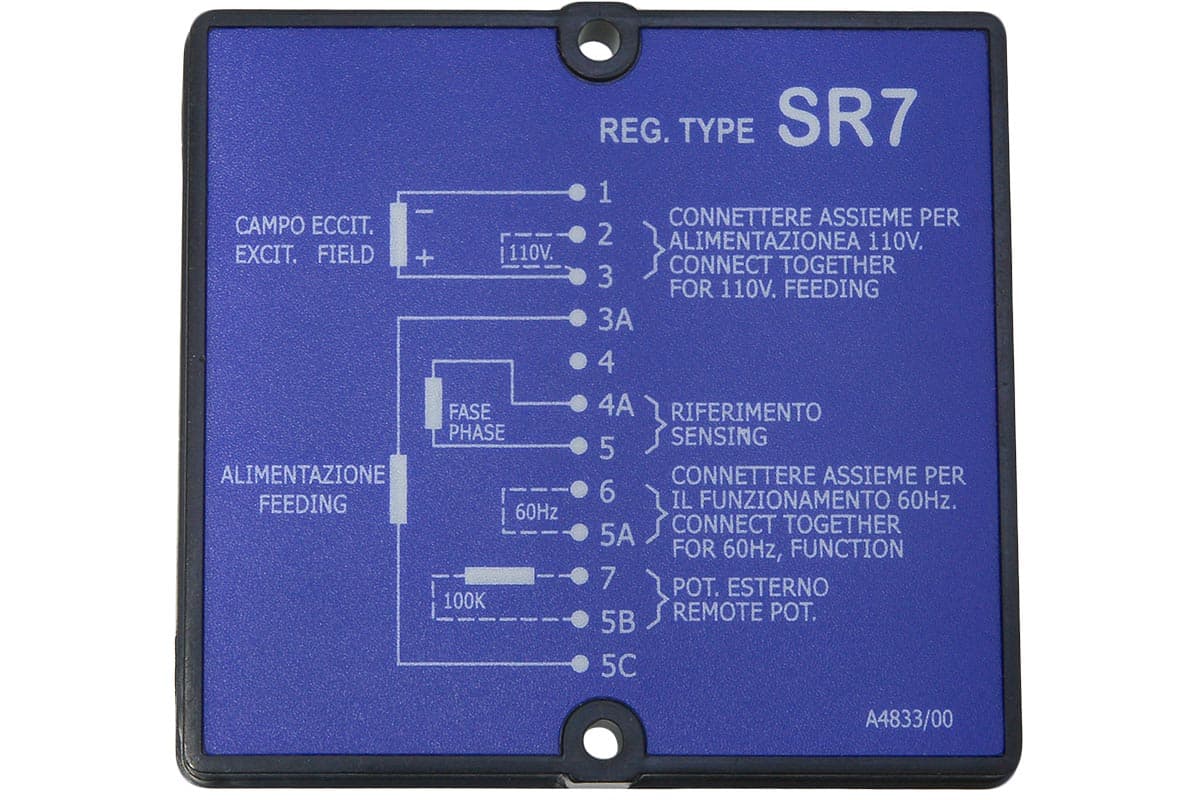

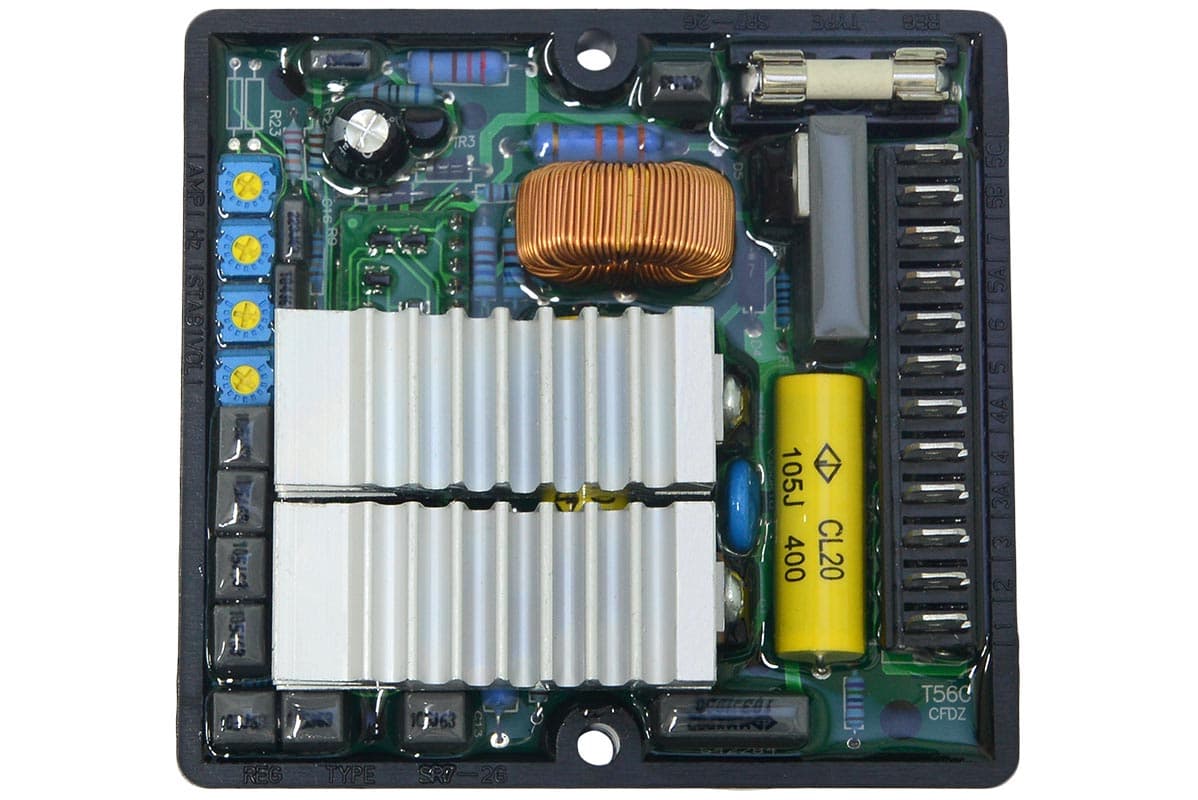

| Mecc Alte | SR7-2G, UVR6 |

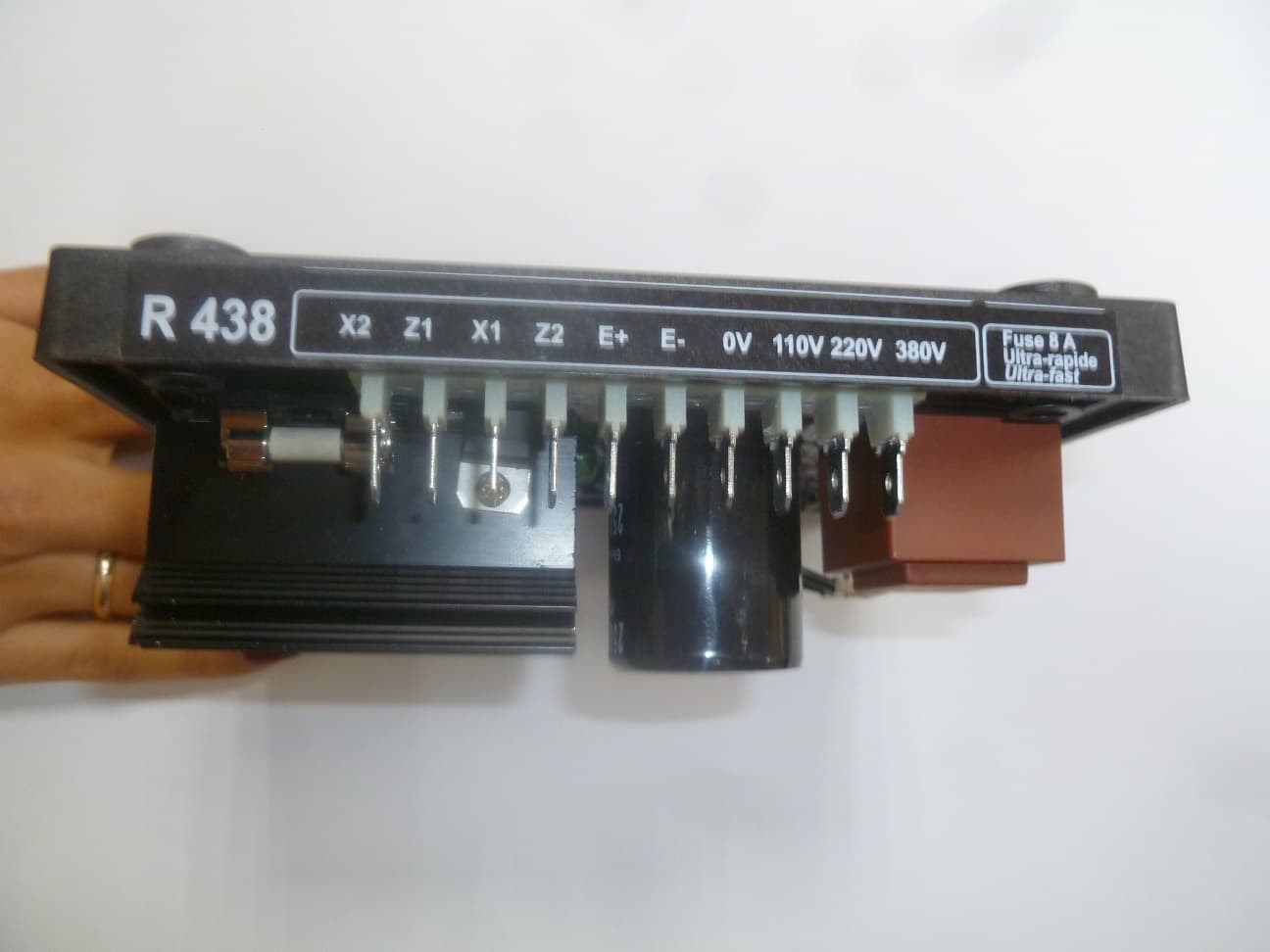

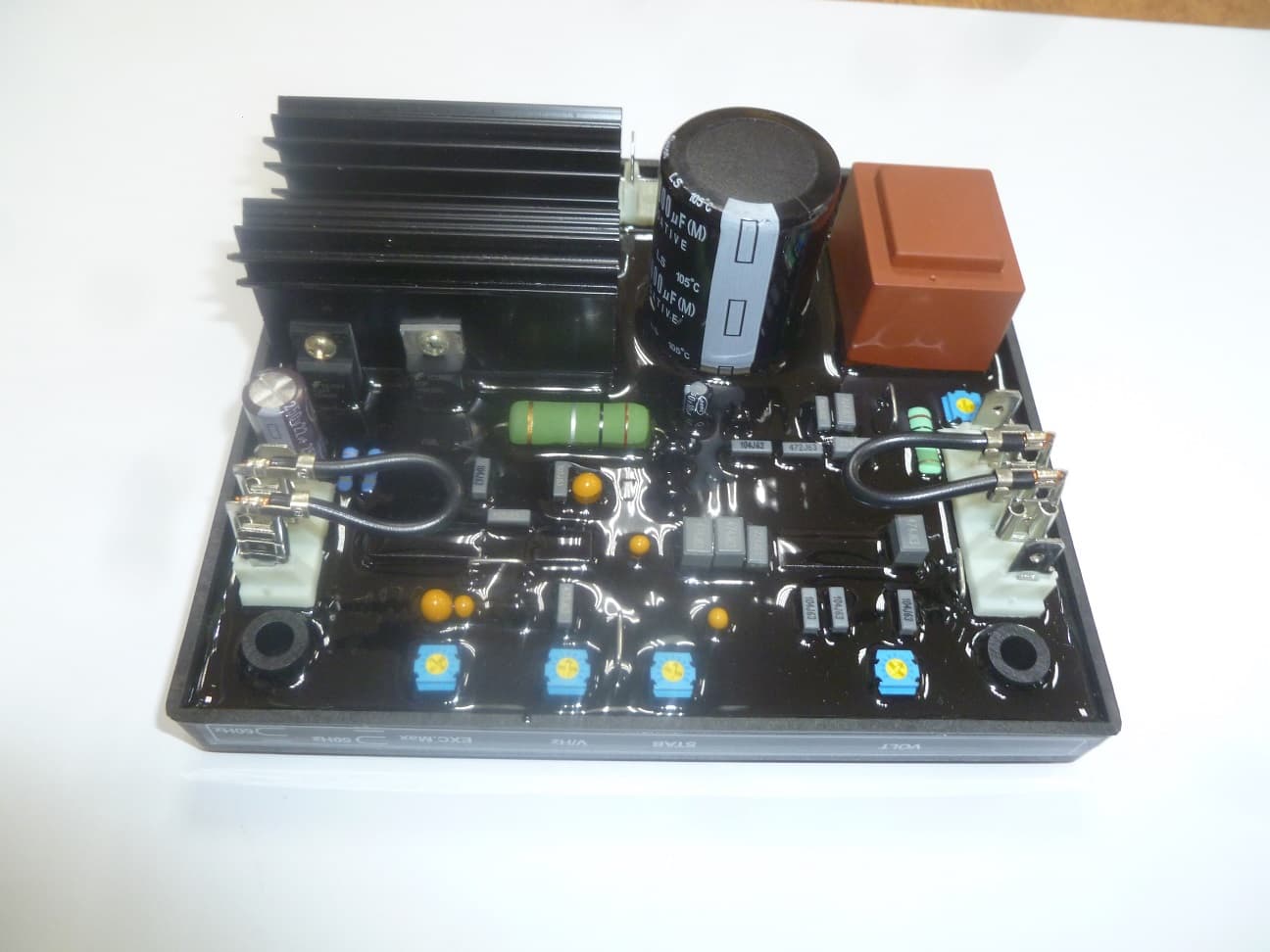

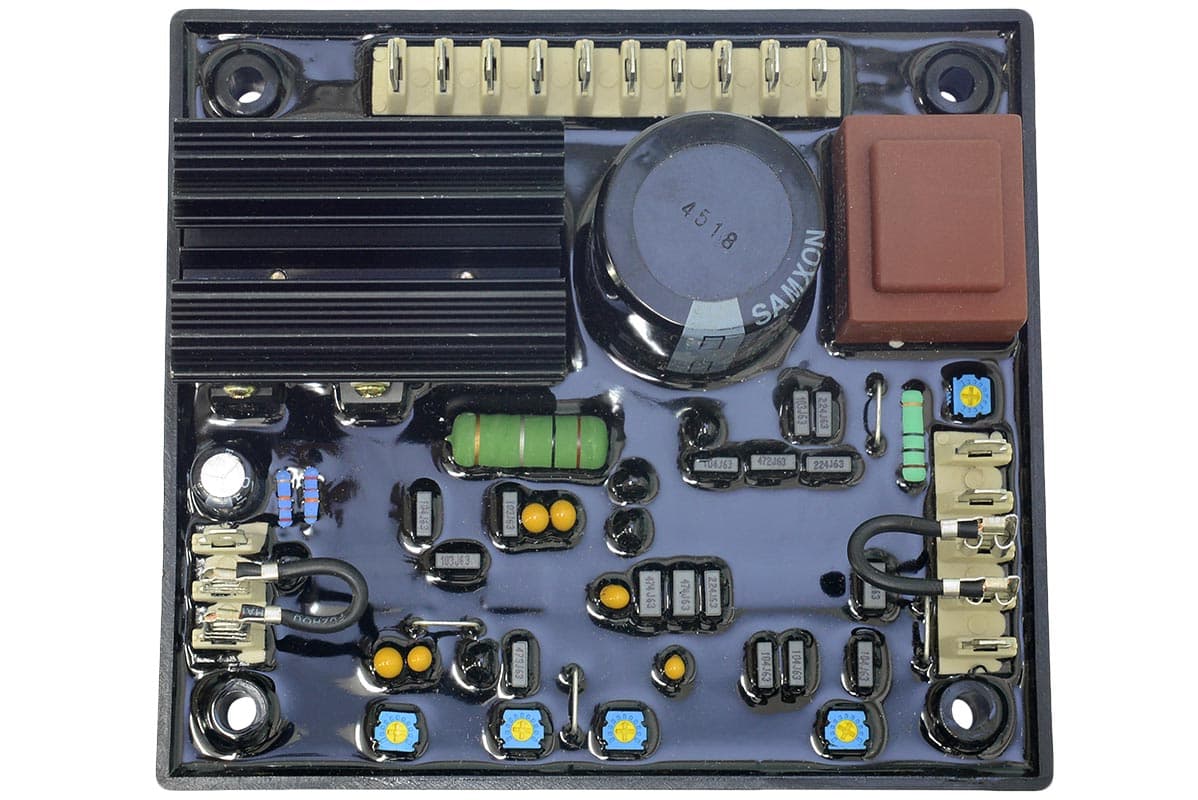

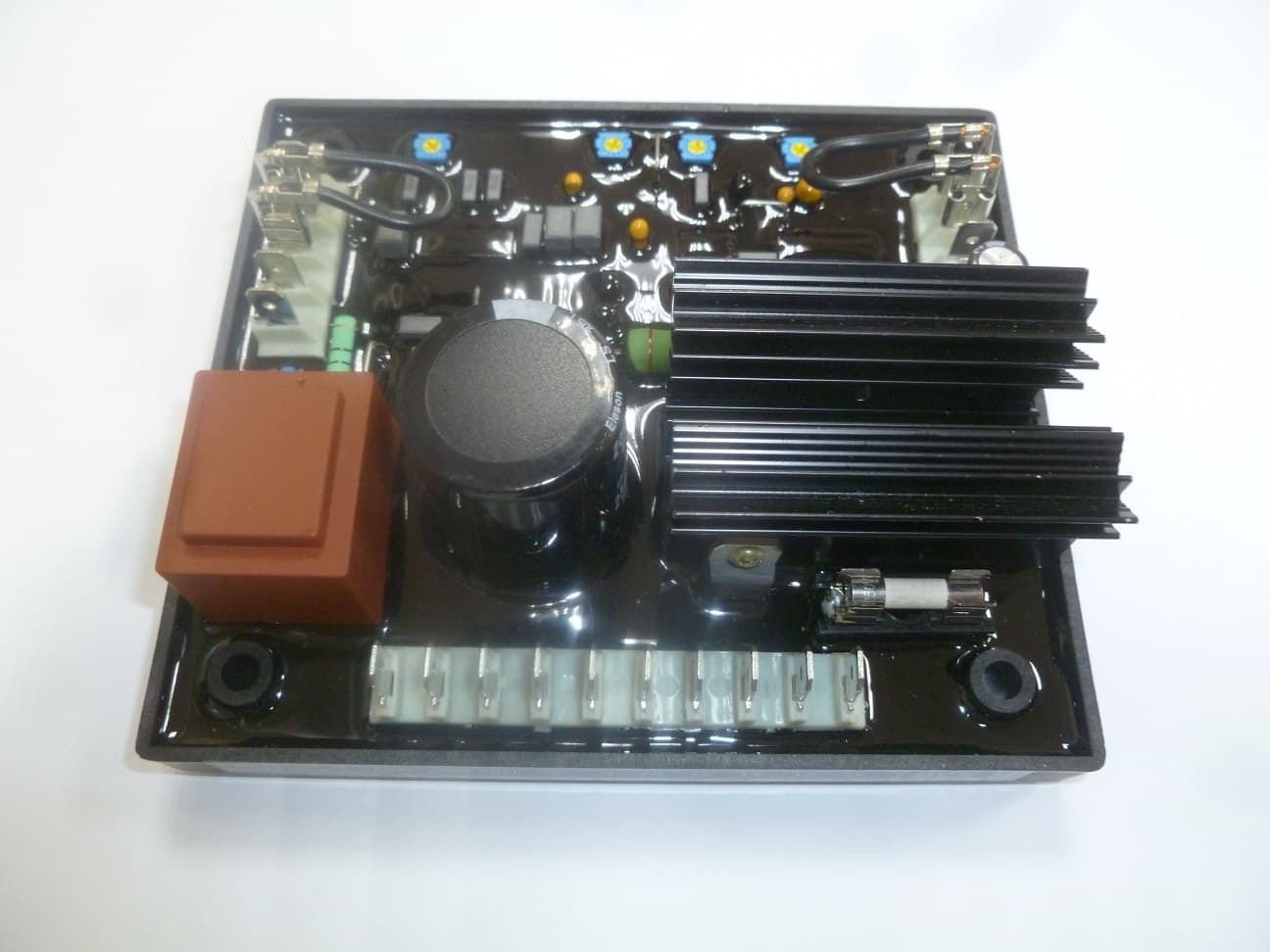

| Leroy Somer | R438, R448, R220, R250, R450 |
| Marelli | M40FA640A, M16FA655A (Mark I/V) |

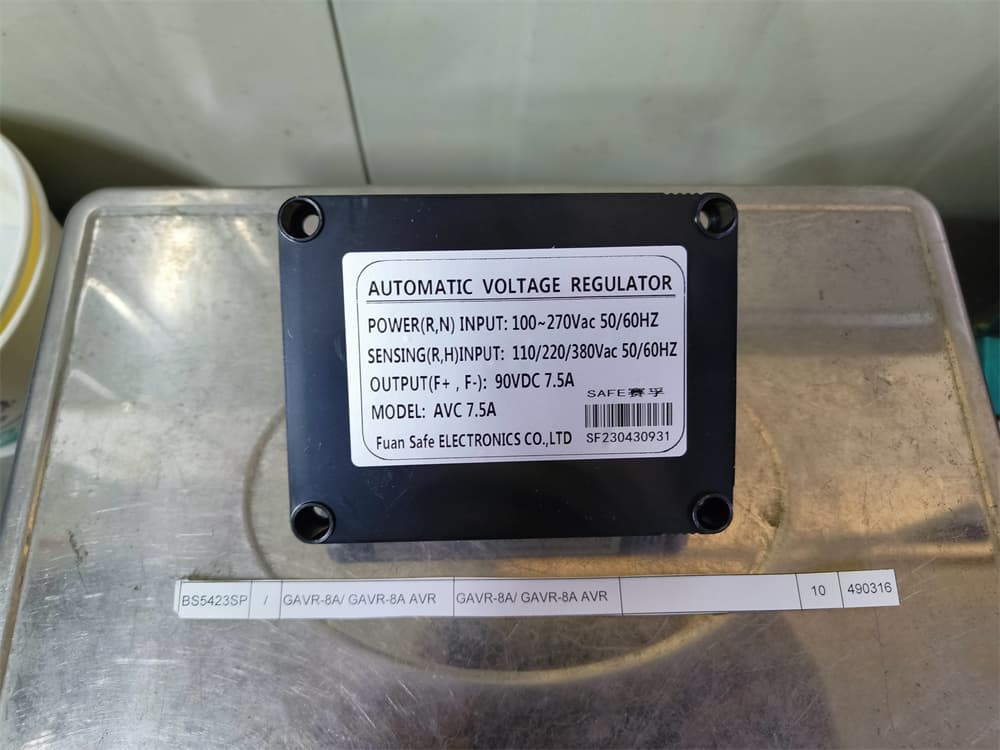

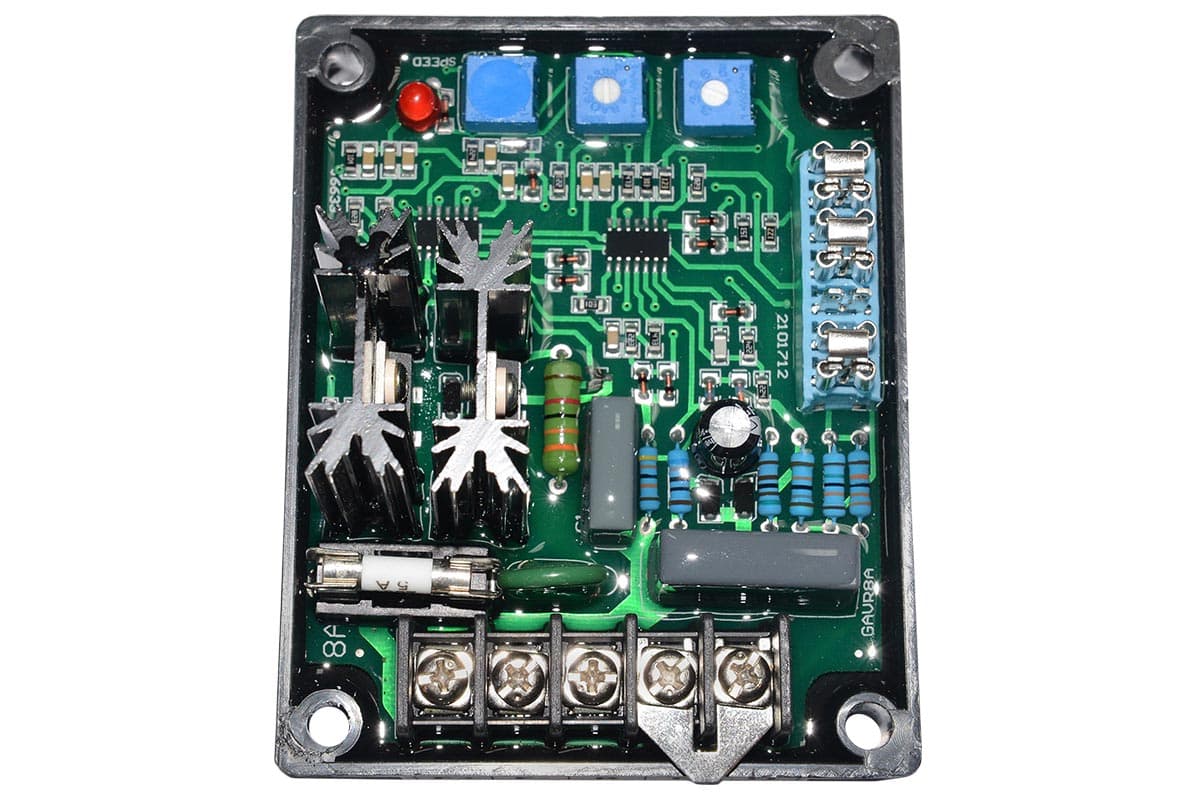

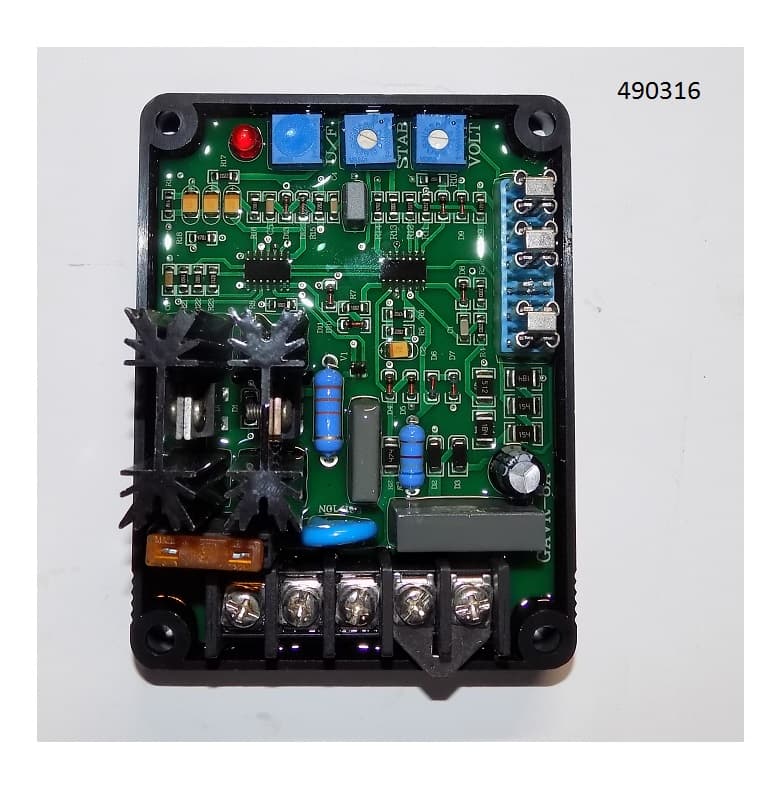

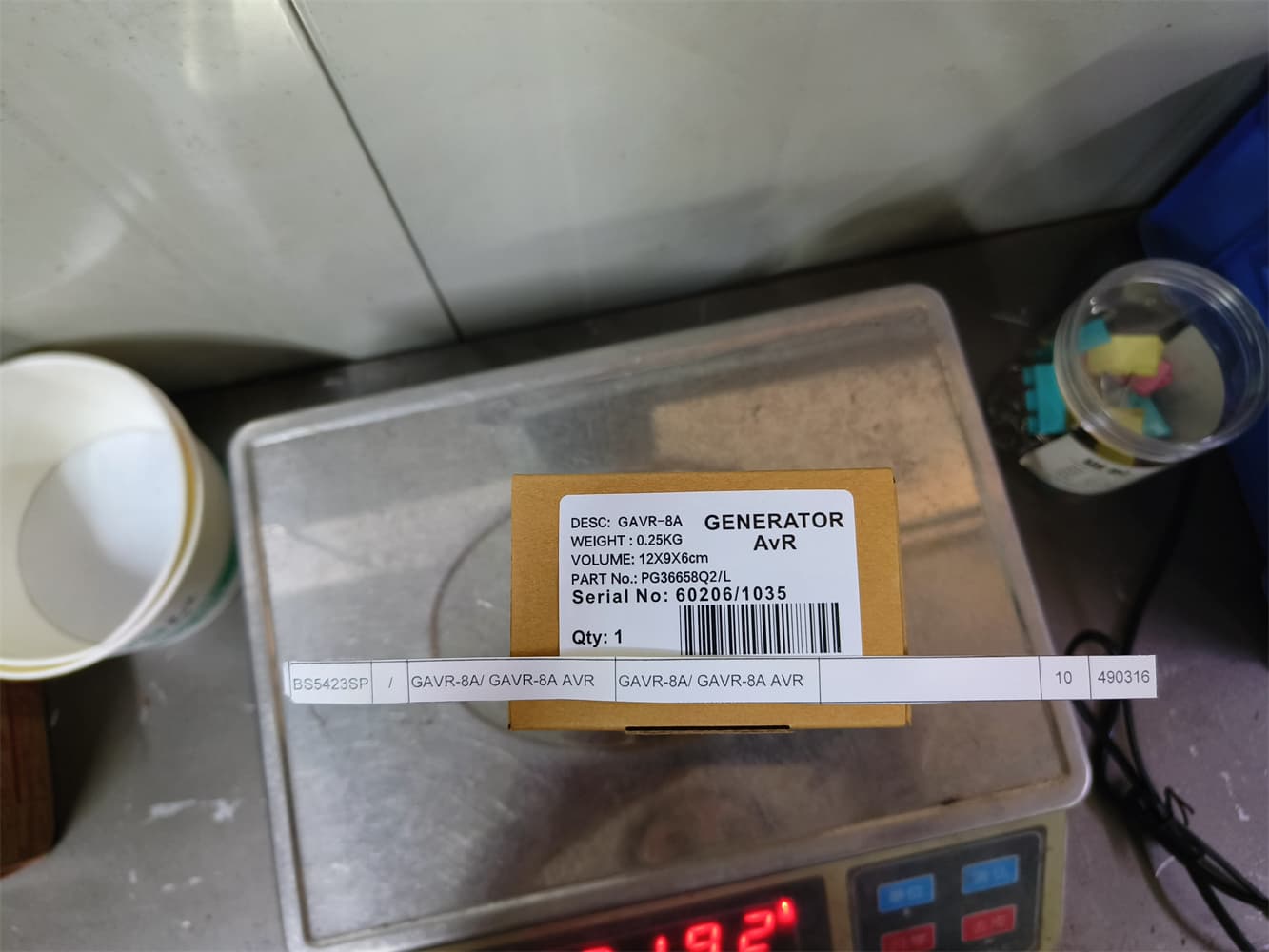

| TSS SA | GAVR-8A, GAVR-12A |
| ENGGA | AVR ENGGA WT-2, WT-3 |

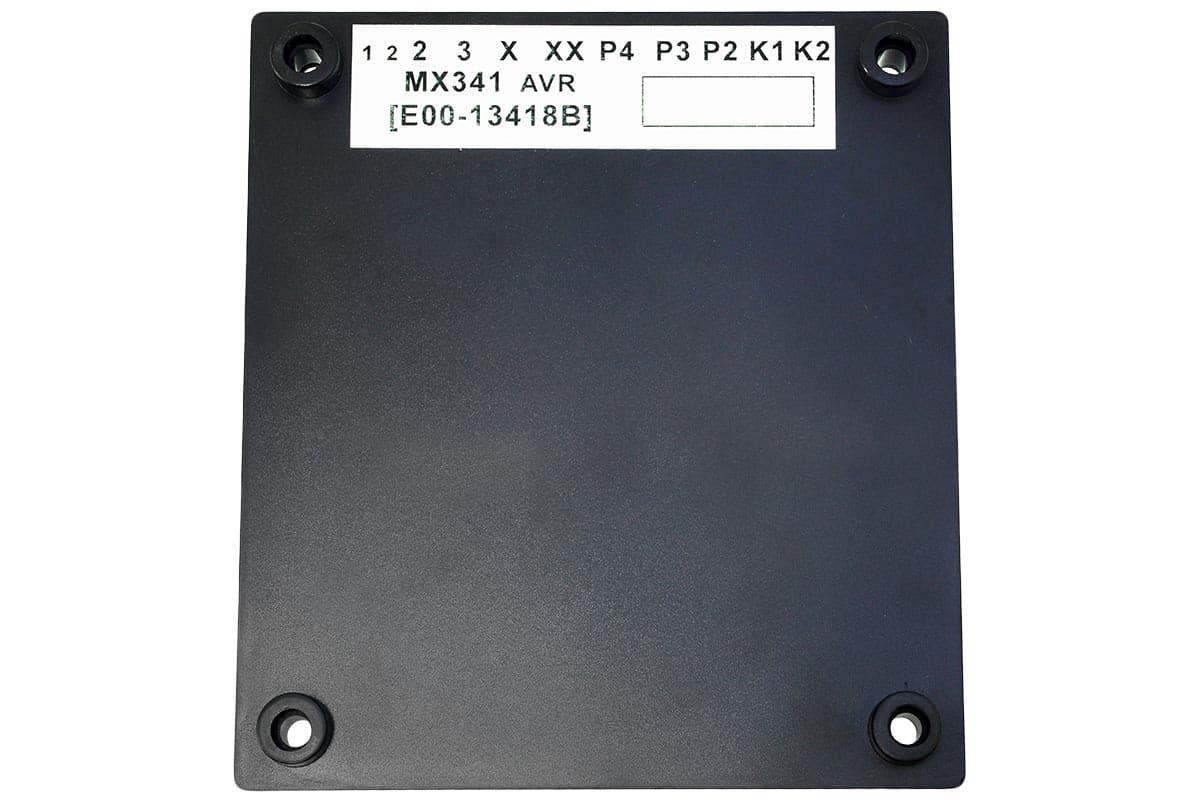

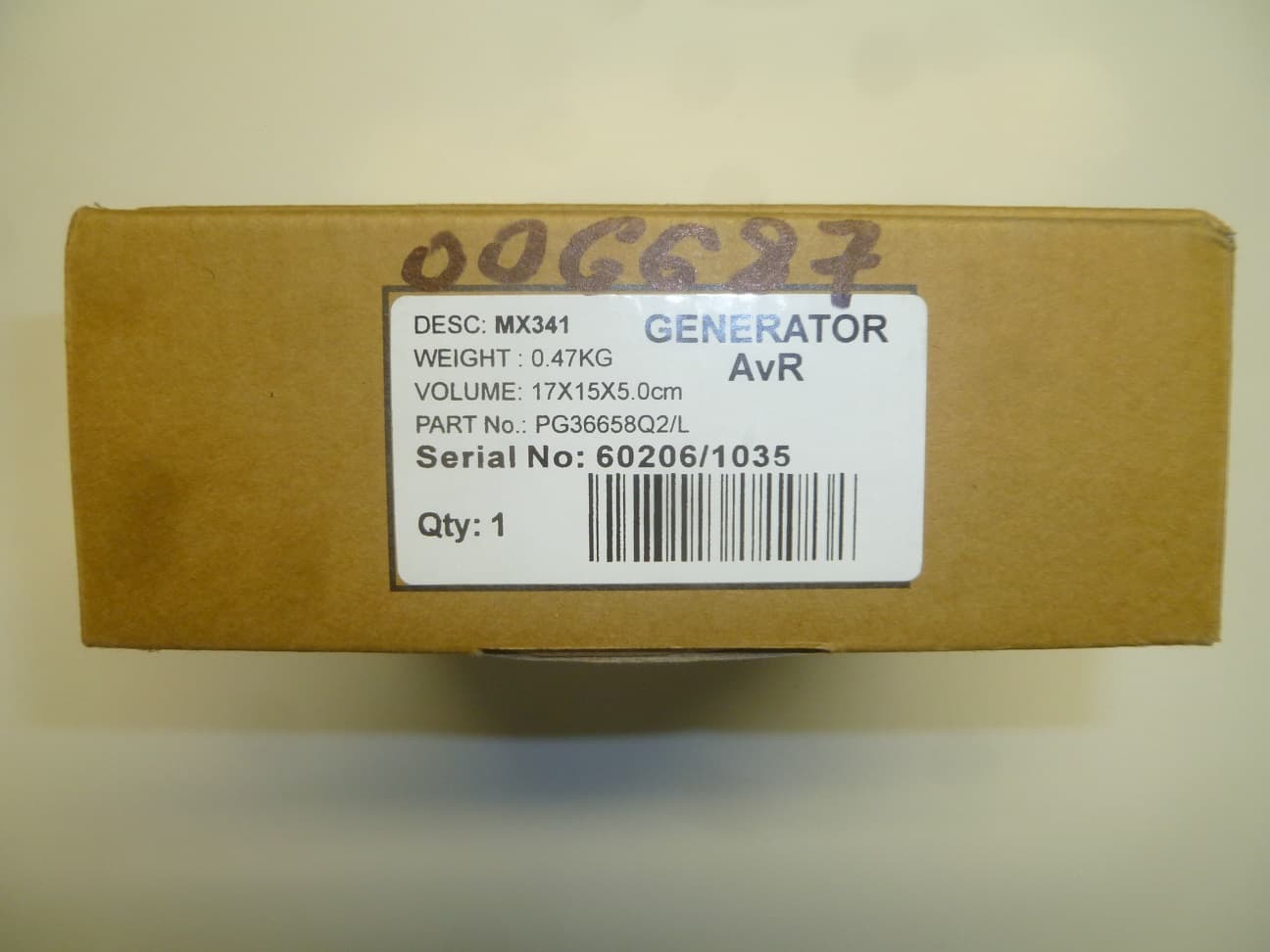

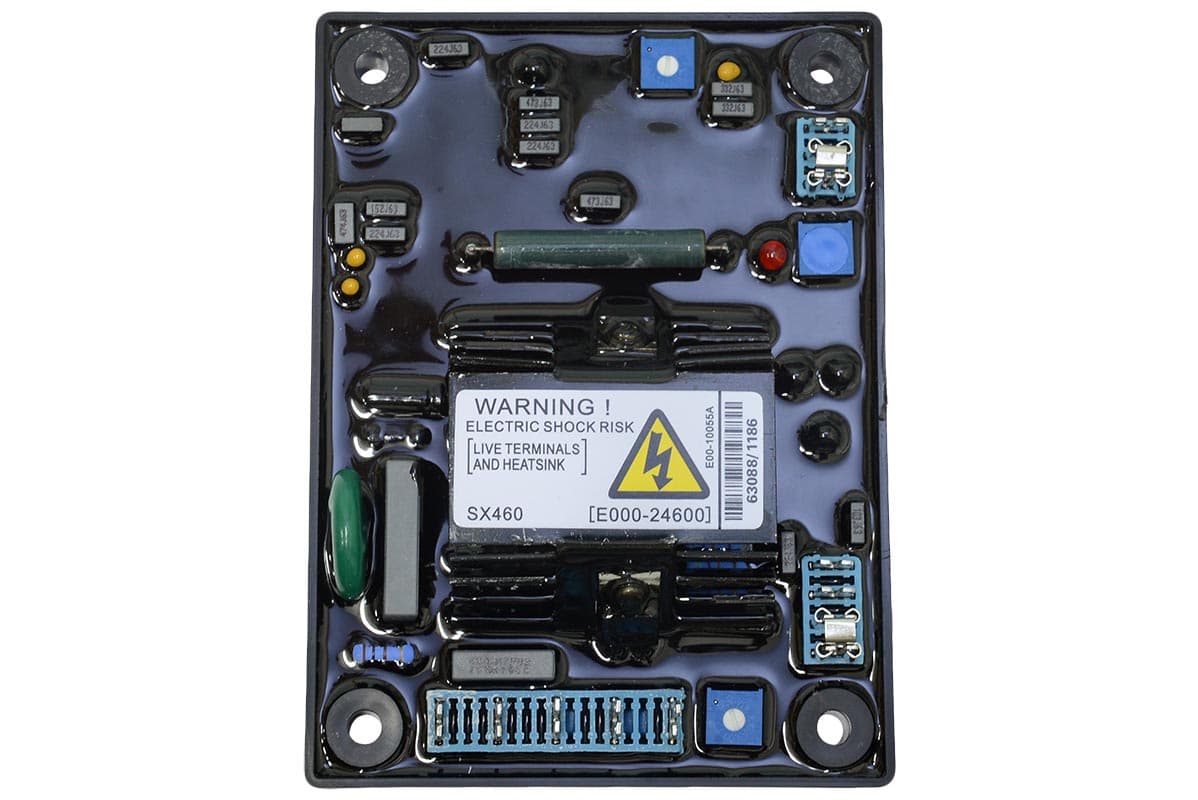

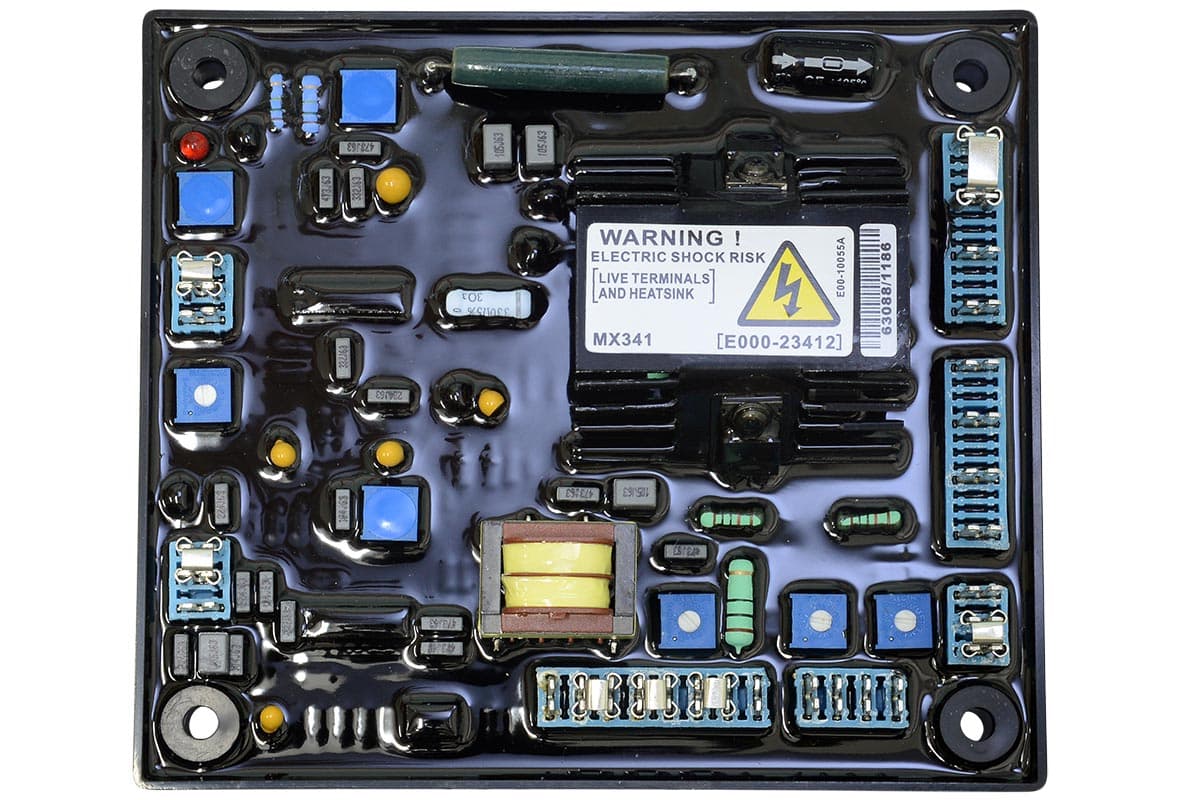

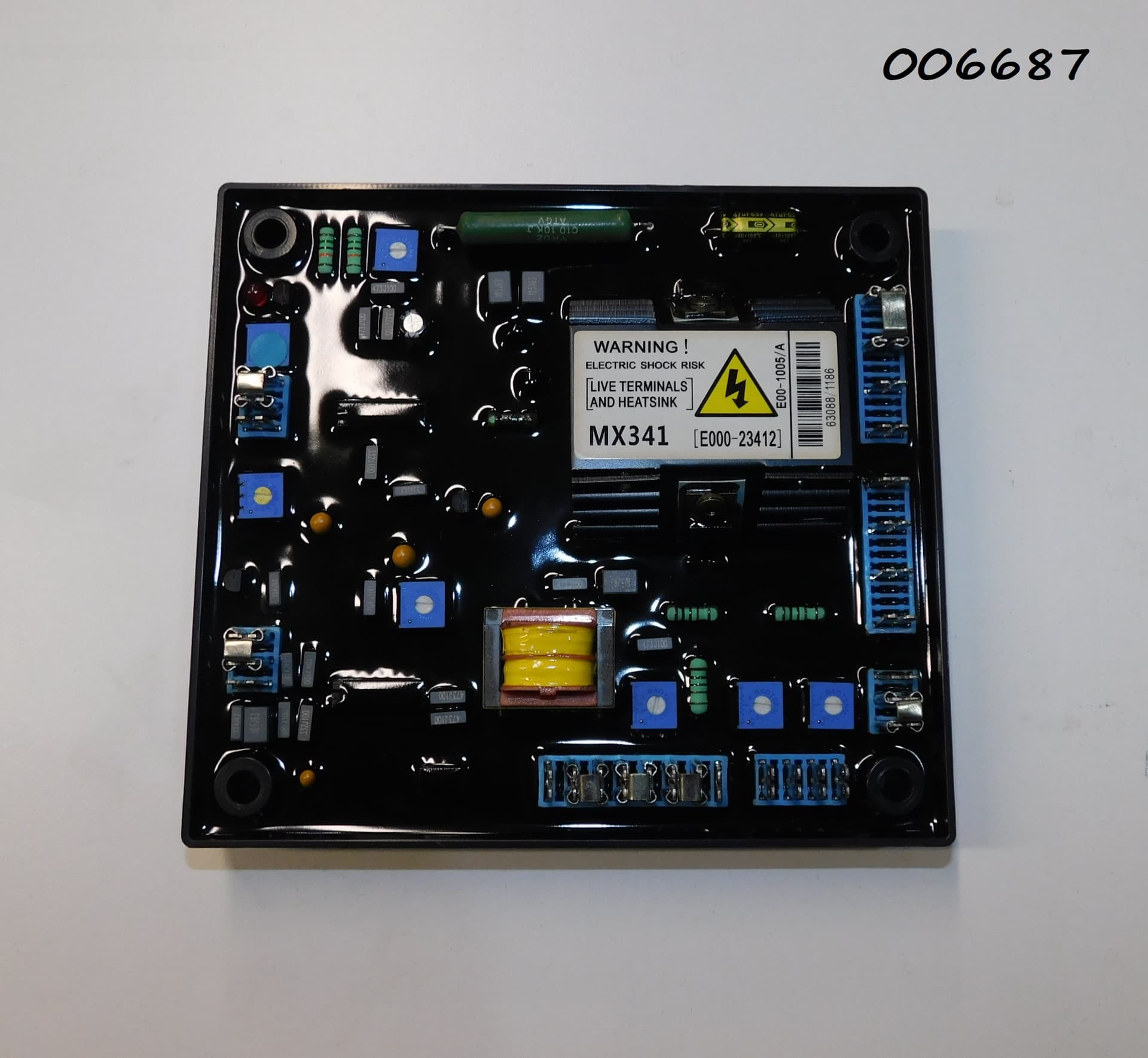

| Универсальные аналоги | SX460, MX341, MX321, AS440, R230 |
Универсальные аналоги (SX460, MX341, AS440 и другие) закрывают случаи, когда родной регулятор снят с производства или неизвестен точно, — они совместимы по схеме подключения с рядом брендов сразу, но перед заказом лучше свериться с номиналом напряжения и схемой обмотки возбуждения по паспорту станции.
Когда причина не в регуляторе
Не любая проблема с напряжением — это регулятор. Если станция вообще не выходит на номинальные обороты, дело в двигателе или топливоподаче — это отдельная тема, разобранная в статье про замену двигателя генератора. Если напряжение просаживается только при подключении конкретного мощного потребителя — вероятнее вопрос пусковых токов и запаса мощности станции, а не неисправность регулятора. А если генератор в принципе не соответствует нагрузке по типоразмеру, разумнее сразу смотреть на подбор синхронного генератора на замену, а не менять узел за узлом.
Частые вопросы
Чем регулятор напряжения (AVR) отличается от АВР автоматического ввода резерва?
Это два разных устройства под одной аббревиатурой. Регулятор напряжения (Automatic Voltage Regulator) стоит внутри корпуса синхронного генератора и держит напряжение на выходе стабильным при изменении нагрузки. Автоматический ввод резерва — отдельный шкаф или блок, который следит за сетью и запускает генератор при её пропадании; о нём статья «АВР для генератора: что это, как выбрать и подключить».
Как понять, что неисправен именно регулятор напряжения?
Двигатель держит стабильные обороты (частота сети не плавает), а напряжение на выходе гуляет, проседает под нагрузкой сильнее нормы или пропадает совсем. Если при этом плавают ещё и обороты двигателя — причина не в регуляторе, а в топливной системе или регуляторе оборотов самого двигателя.
Можно ли поставить регулятор напряжения другого производителя вместо родного?
Иногда да — универсальные аналоги вроде SX460, MX341 или AS440 совместимы по схеме подключения сразу с несколькими брендами генераторов. Но регулятор не универсальная деталь: перед заказом нужно сверить модель по шильдику на корпусе самого блока или по паспорту генератора, а не по типоразмеру станции в целом.
Регуляторы каких брендов есть в каталоге ТСС?
Родные регуляторы под Mecc Alte (SR7-2G, UVR6), Leroy Somer (R438, R448, R220, R250, R450), Marelli (M40FA640A, Mark I/V), TSS SA (GAVR-8A, GAVR-12A), ENGGA (WT-2, WT-3), а также универсальные аналоги SX460, MX341, MX321, AS440, R230, совместимые с рядом брендов.
Что делать, если после замены регулятора напряжение всё равно нестабильно?
Значит причина не в электронике регулятора, а в обмотке возбуждения самого генератора — ротора или статора. Это уже вопрос ремонта обмотки, а не подбора запчасти, и требует диагностики самого узла синхронного генератора, а не повторной замены регулятора.
