АВР для генератора: как выбрать по току, фазам и совместимости
Филимонов Иван
Эксперт PROTSS · 14 сентября 2026 г.
Как выбрать АВР для генератора: совместимость с контроллером и автозапуском станции, номинальный ток и число фаз, время переключения, реле контроля напряжения и исполнение щита. Блоки АВР-С для портативных станций и шкафы Standart для ДГУ.
АВР для генератора выбирают по пяти параметрам: совместимость со станцией (умеет ли она запускаться по внешней команде и каким сигналом), номинальный ток, число фаз, время и логика переключения и исполнение щита — для помещения или для улицы. Первым проверяют совместимость: АВР только подаёт команду, а заводиться должна сама станция. Для портативных генераторов TSS блок АВР-С подбирают по артикулу генератора, для дизельных электростанций шкаф АВР подбирают по току, посчитанному от номинальной мощности станции.
Что такое АВР и когда он нужен
АВР — автоматический ввод резерва: щит, который следит за сетью, при её пропадании даёт команду на запуск генератора, после прогрева переводит на него нагрузку, а при возврате сети возвращает питание и глушит станцию. Ручной реверсивный рубильник делает то же самое, но руками хозяина; когда его достаточно и как его выбрать — в статье реверсивный рубильник для генератора.
АВР нужен там, где отключения случаются без людей на объекте: котёл зимой в пустом доме, котельная, насосная, холодильный склад, объект связи.
Как АВР соединяется с сетью, генератором и щитом дома, как устроена цепь пуска по сухому контакту и как выглядят однофазная и трёхфазная схемы — всё это с блок-схемами разобрано в статье схема подключения АВР к генератору с автозапуском. Здесь — только о том, как выбрать сам АВР.
Совместимость с контроллером и автозапуском станции
АВР не переделывает станцию в автоматическую. Поэтому выбор начинается не с АВР, а с генератора.
Портативные генераторы. Нужны электростартер, аккумулятор и разъём под блок АВР. В карточке это строка «Автозапуск (АВР)»: у TSS SGG 6000EHNA Duplex там указано, что станция укомплектована разъёмом для подключения блока АВР, опция арт. 190099; у TSS SGG 2800N с ручным стартером — «нет», и АВР к ней не подключить. Блок подключается к разъёму кабелем управления, и подходит только блок из списка совместимости.
Дизельные электростанции. Нужна степень автоматизации 2: контроллер станции принимает команду на пуск — обычно замыкание сухого контакта на входе дистанционного пуска — и сам ведёт запуск, прогрев, контроль двигателя и остановку. Станции со степенью 1 шкаф АВР ничего не скажет. Проверьте три вещи:
- Есть ли у контроллера вход дистанционного пуска и какой сигнал он ждёт — сухой контакт или напряжение.
- Кто контролирует напряжение сети: сам АВР или контроллер станции. У некоторых контроллеров функция АВР встроена, и тогда шкаф нужен только как силовой — с аппаратами и блокировкой.
- Кто держит заряженным аккумулятор станции в дежурном режиме: зарядное устройство в шкафу АВР или на станции.
Какие бывают контроллеры и что они умеют — в статье контроллер дизель-генератора: как выбрать.
Вывод: автозапуск планируют до покупки станции. Дооснастить генератор с ручным стартером дороже и рискованнее, чем сразу взять исполнение «с АВР».
Номинальный ток и число фаз
Номинал АВР задаётся током, а не киловаттами. Ток трёхфазной станции 400 В равен мощности, делённой на произведение 1,73, напряжения и коэффициента мощности. При коэффициенте 0,8 станция на 24 кВт даёт около 43 А, 50 кВт — около 90 А, 120 кВт — около 216 А. Для однофазной станции 230 В ток равен мощности, делённой на напряжение: 6 кВт — около 26 А, 12 кВт — около 52 А.
Считают по номинальной мощности станции, а не по вводному автомату дома и не по максимальной мощности генератора. Как определить номинал станции под нагрузку — в статье как выбрать дизельный генератор по мощности.
Номиналы блоков АВР серии Standart для дизельных электростанций:
| Блок | Артикул | Ток | Мощность станции |
|---|---|---|---|
| АВР 8-24 кВт Standart | 010105 | 63 А | 8–24 кВт |
| АВР 30-50 кВт Standart | 010106 | 100 А | 30–50 кВт |
| АВР 60 кВт Standart | 010107 | 125 А | 60 кВт |
| АВР 70-80 кВт Standart | 010108 | 160 А | 70–80 кВт |

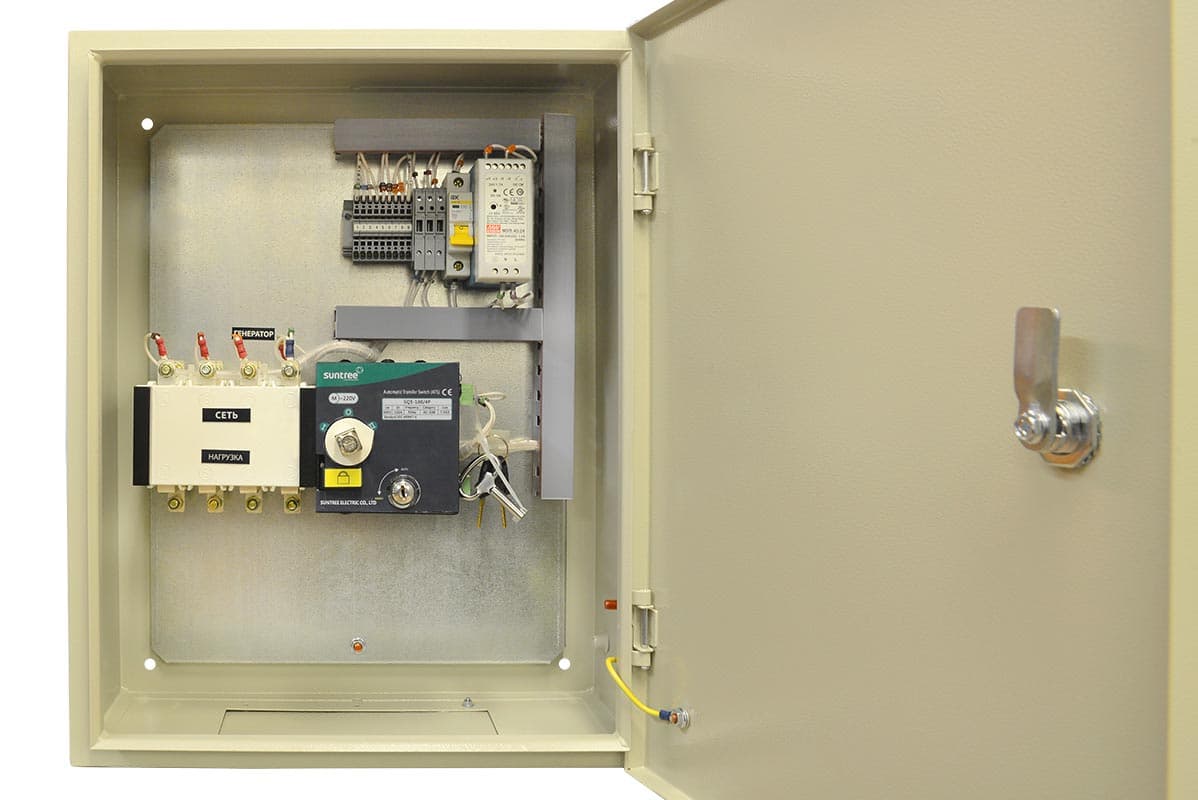

| АВР 90-120 кВт Standart | 010109 | 250 А | 90–120 кВт |
| АВР 150-200 кВт Standart | 010110 | 400 А | 150–200 кВт |
| АВР 250-320 кВт Standart | 010111 | 630 А | 250–320 кВт |
| АВР 500 кВт Standart | 311000 | 1000 А | 450–500 кВт |
| АВР 600 кВт Standart | 311010 | 1250 А | 600 кВт |
| АВР 650 кВт Standart | 311012 | 1600 А | 650 кВт |
| АВР 800-1000 кВт Standart | 311014 | 2000 А | 800–1000 кВт |
Диапазоны мощности в названиях соответствуют расчёту выше с запасом до ближайшего номинала. Если станция на границе диапазона, считайте ток точно: следующий номинал заметно дороже.
Число фаз. Все блоки Standart — четырёхполюсные, на 400 В: при работе от станции объект отделён от сети по трём фазам и нулю. Для трёхфазного объекта это обязательное требование, и реле должно контролировать каждую фазу — пропадание одной фазы для двигателей насосов не менее опасно, чем полное отключение. Однофазная станция на трёхфазный объект — отдельный случай, разобранный в статье однофазный или трёхфазный генератор.
Блоки АВР серии Standart для дизельных электростанций
Время переключения и логика работы
Покупатели часто спрашивают, за сколько секунд АВР переключит дом на генератор. Честный ответ: перерыв складывается из нескольких интервалов, и большую часть из них задаёт не АВР, а станция.
| Этап | От чего зависит |
|---|---|
| Выдержка на пуск | Настройка АВР; отсекает секундные провалы и повторное включение линии |
| Запуск двигателя | Стартер, температура, состояние АКБ; при неудаче — повторные попытки |
| Прогрев без нагрузки | Настройка контроллера станции; дизель под нагрузку с холода не берут |
| Переключение аппаратов | Контакторы или мотор-привод рубильника |
| Выдержка на возврат | Настройка АВР; обычно длиннее выдержки на пуск |
| Остывание перед остановом | Настройка контроллера станции |
Что важно при выборе:
- Настраиваемые выдержки. Возможность изменить выдержки на пуск и возврат нужна на слабых линиях, где сеть «моргает».
- Перерыв в питании будет всегда. Для компьютеров, серверов и котлов с электроникой между АВР и нагрузкой ставят ИБП, который перекрывает интервал запуска.
- Режим теста. Удобно, когда АВР умеет запускать станцию по расписанию или по кнопке без отключения сети: дежурная станция должна регулярно работать.

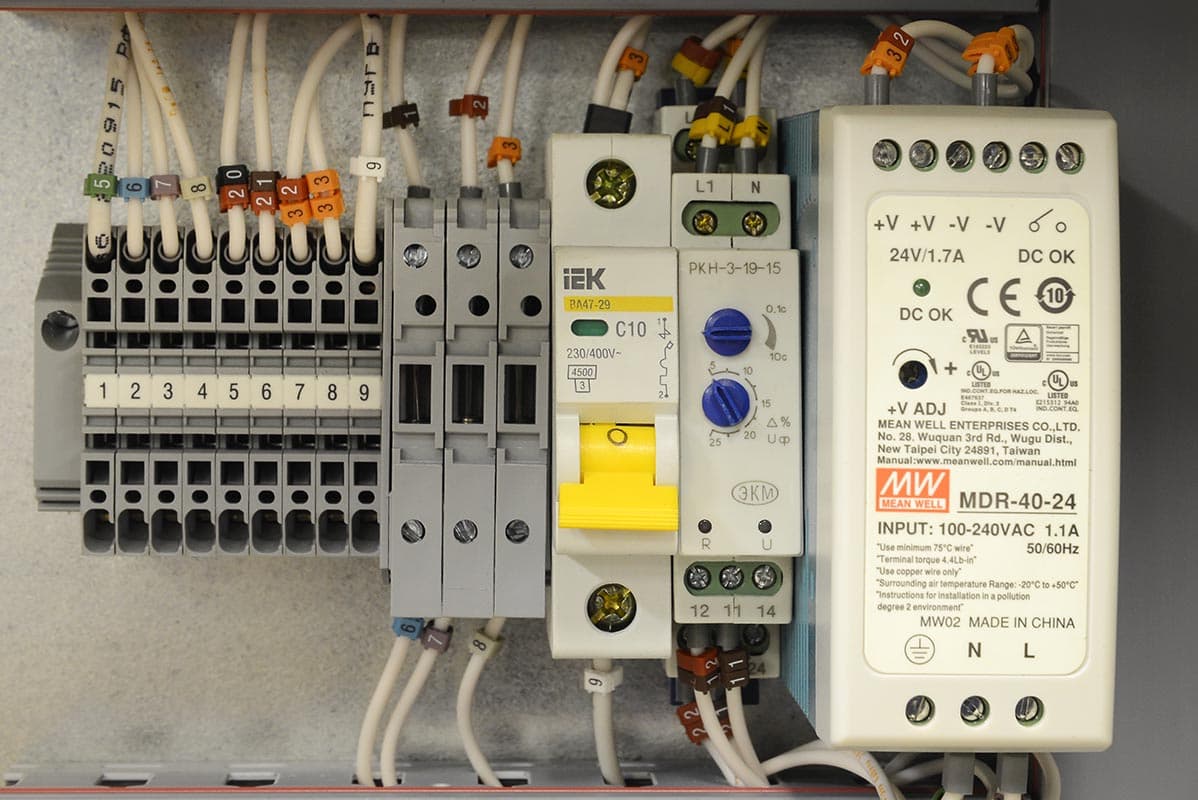

Реле контроля напряжения и зарядка АКБ
У каждого блока Standart есть две версии, и разница — строка «Наличие реле контроля напряжения» в карточке.
Без РКН блок реагирует только на пропадание сети. Если напряжение просело до 170 В или поднялось до 260 В, блок считает сеть исправной и станцию не запускает.
С РКН блок при выходе напряжения за допустимые границы переводит нагрузку на генератор так же, как при пропадании. Это нужно при слабой сети — конец линии, посёлок с просадками вечером — и при чувствительных потребителях: котёл с электроникой, серверная, холодильное оборудование. При устойчивой сети без РКН можно обойтись. Доплата за РКН почти не зависит от номинала, поэтому на младших блоках она ощутима, а на старших — нет.
Блок зарядки АКБ есть во всех блоках Standart: он держит аккумулятор станции заряженным в дежурном режиме. Без подзарядки через несколько недель простоя стартеру будет нечем крутить. Какая батарея нужна станции — в статье аккумулятор для генератора.
Исполнение щита: помещение или улица
Где будет стоять АВР, влияет на исполнение не меньше, чем ток.

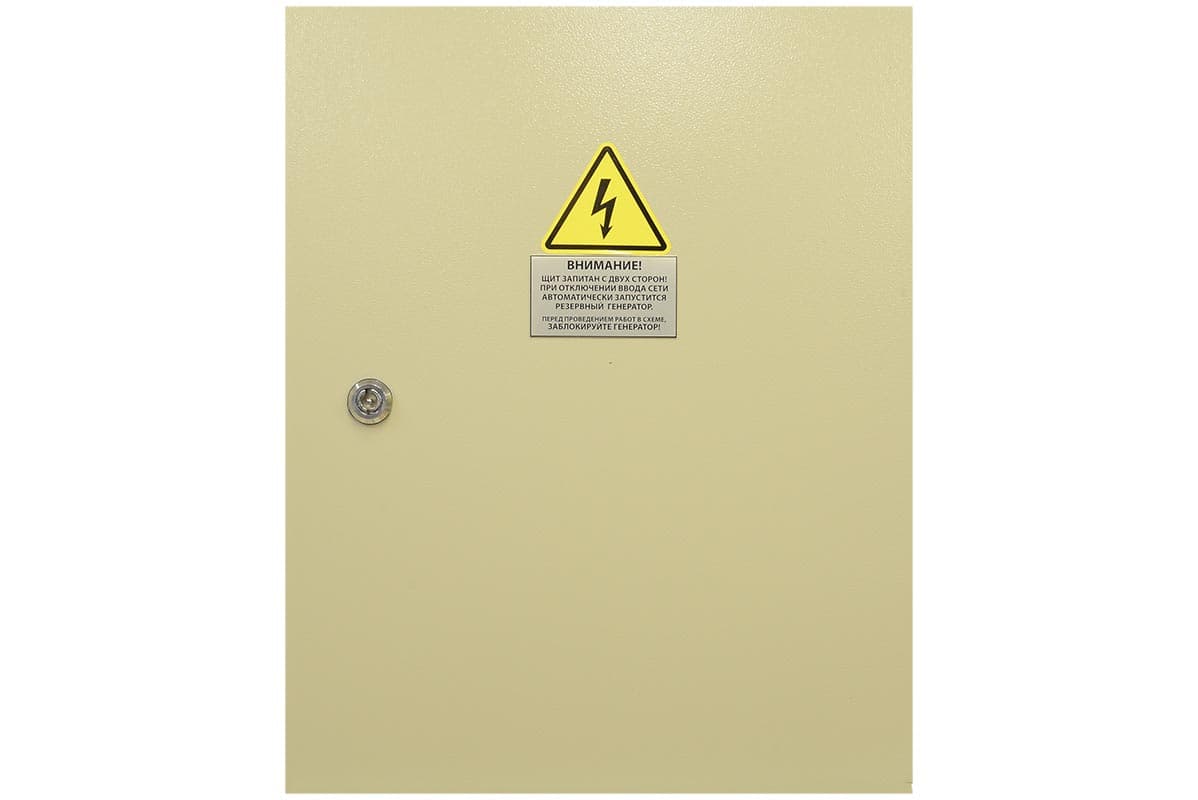

- Сухое помещение рядом с вводным щитом — обычный шкаф. Это самый частый и самый дешёвый вариант.
- Улица, навес, контейнер со станцией — нужен корпус с высокой степенью защиты от пыли и влаги и обогревом, иначе зимой в шкафу выпадает конденсат. В серии Standart есть исполнение IP66 с обогревом, например для блока 650 кВт на 1600 А.
- Свободное место. Шкафы на большие токи весят от десятков до сотен килограммов: блок 8–24 кВт — 16,3 кг, блок 800–1000 кВт — 178,5 кг. Место и крепление продумывают заранее.
- Длина трассы до станции. От неё зависят сечение силового кабеля и длина кабеля управления.
Кроме блоков Standart, в каталоге есть серия АВР Prof и раздел шкафы АВР для больших станций — состав и номиналы указаны в карточках.
Блоки АВР-С для портативных станций

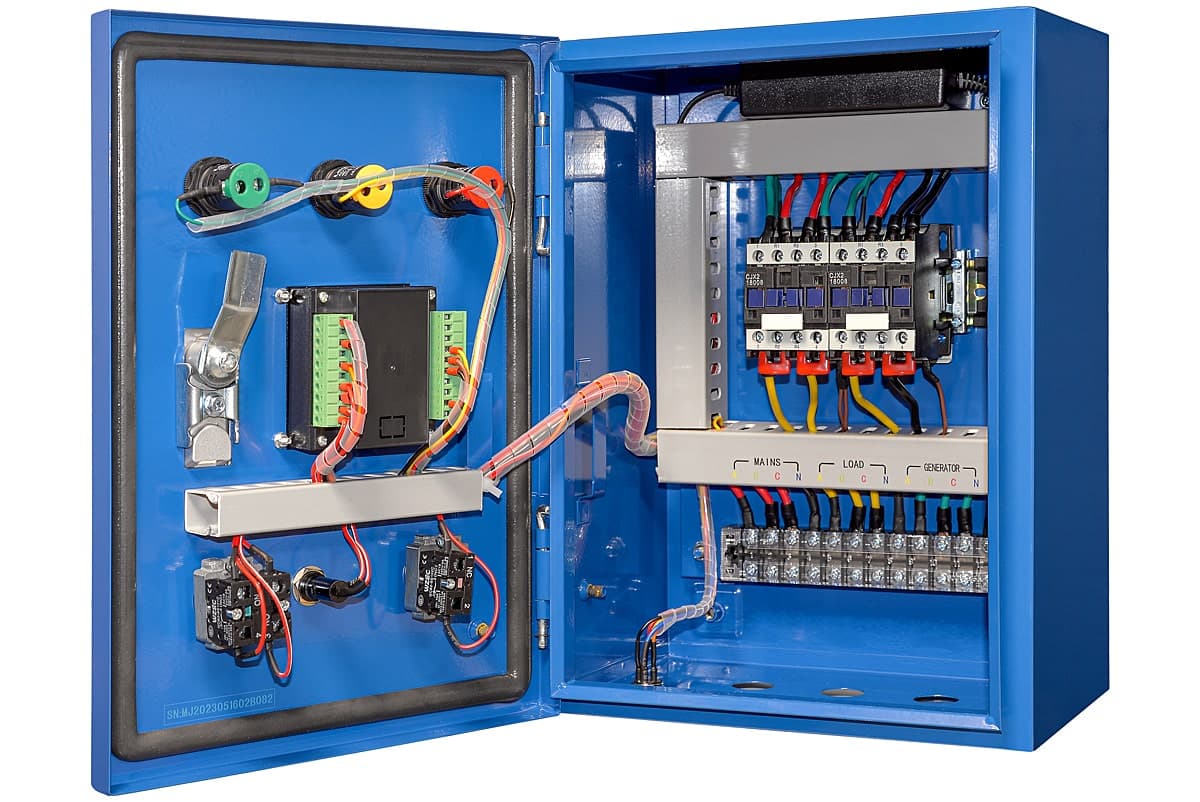

Для портативных генераторов TSS есть отдельный класс — блоки АВР-С, раздел АВР и автоматика для портативных станций. Внутри — два контактора или рубильник, связь со станцией по кабелю управления. Здесь подбор идёт по артикулу генератора: в описании каждого блока перечислены совместимые модели, и блок, подобранный только по мощности, может не подойти по разъёму.
| Блок | Артикул | Для каких станций | Коммутация |
|---|---|---|---|
| АВР-С 8000/230/400 | 190099 | бензиновые 3–10 кВт, 230/400 В: SGG 3200EN Duplex, 5000EHNA, 6000EHNA Duplex | 2 контактора по 32 А |
| АВР-С 9000/230 | 190047 | бензиновые 5–9 кВт, 230 В | 2 контактора по 25 А |
| АВР-С 9000/400 | 190048 | бензиновые 6–8 кВт, 400 В: SGG 6000EH3NA, 8000EH3NA | 2 контактора по 25 А |
| АВР-С 12000/230 | 190042 | SGG 12000EHLA | 2 контактора по 32 А |
| АВР-С 17000/400 | 190028 | бензиновые 15–17 кВт: SGG 16000EH3LA, 18000EH3LA | рубильник 100 А |

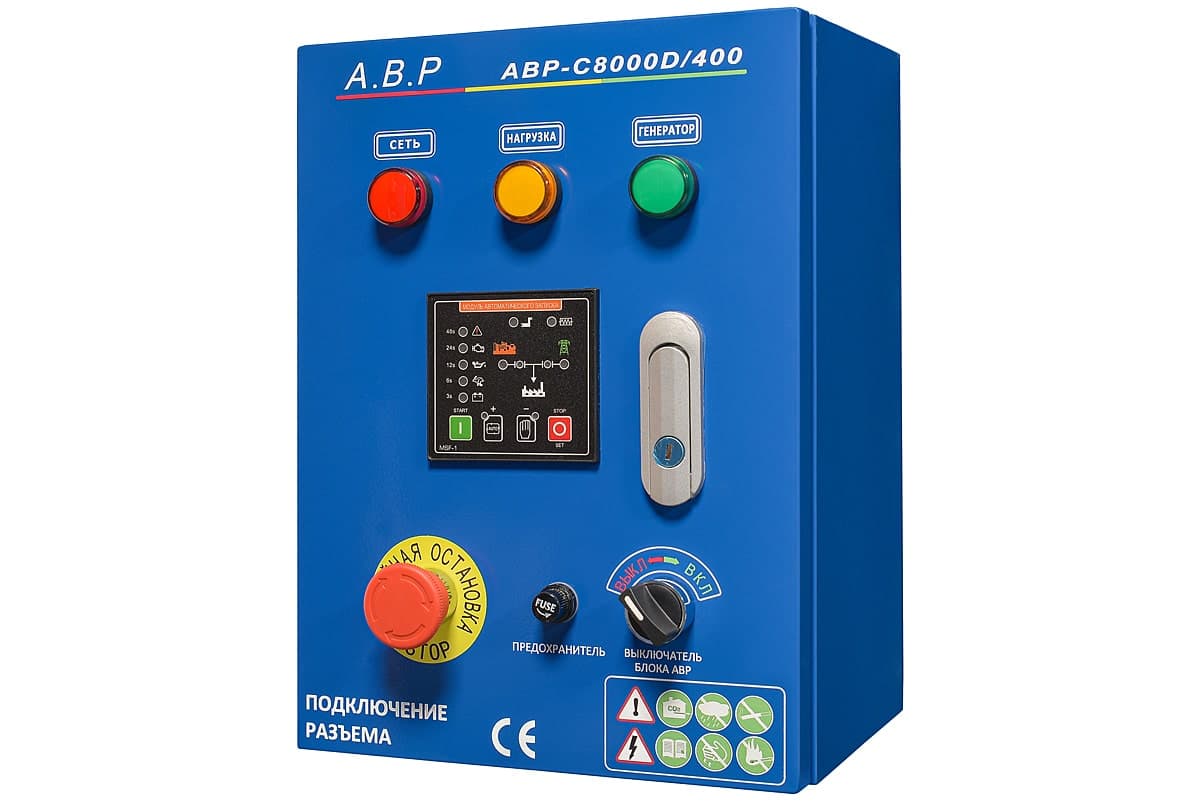

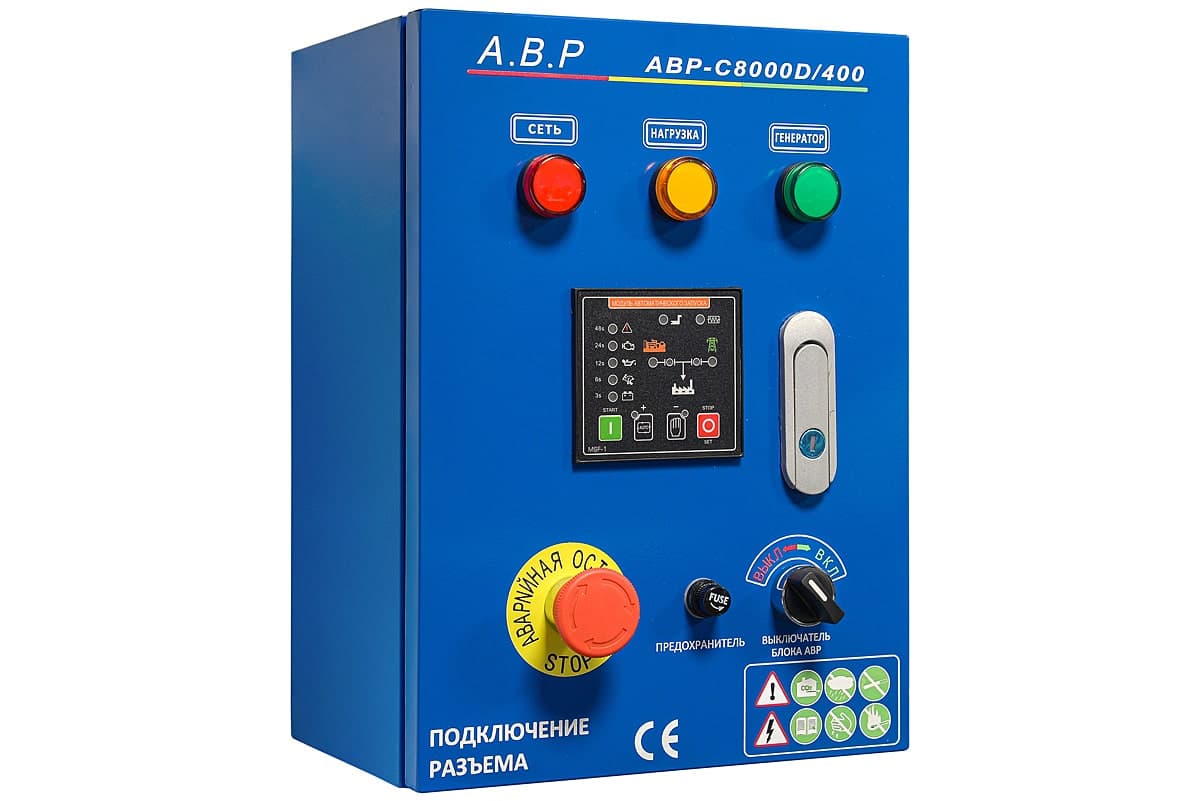

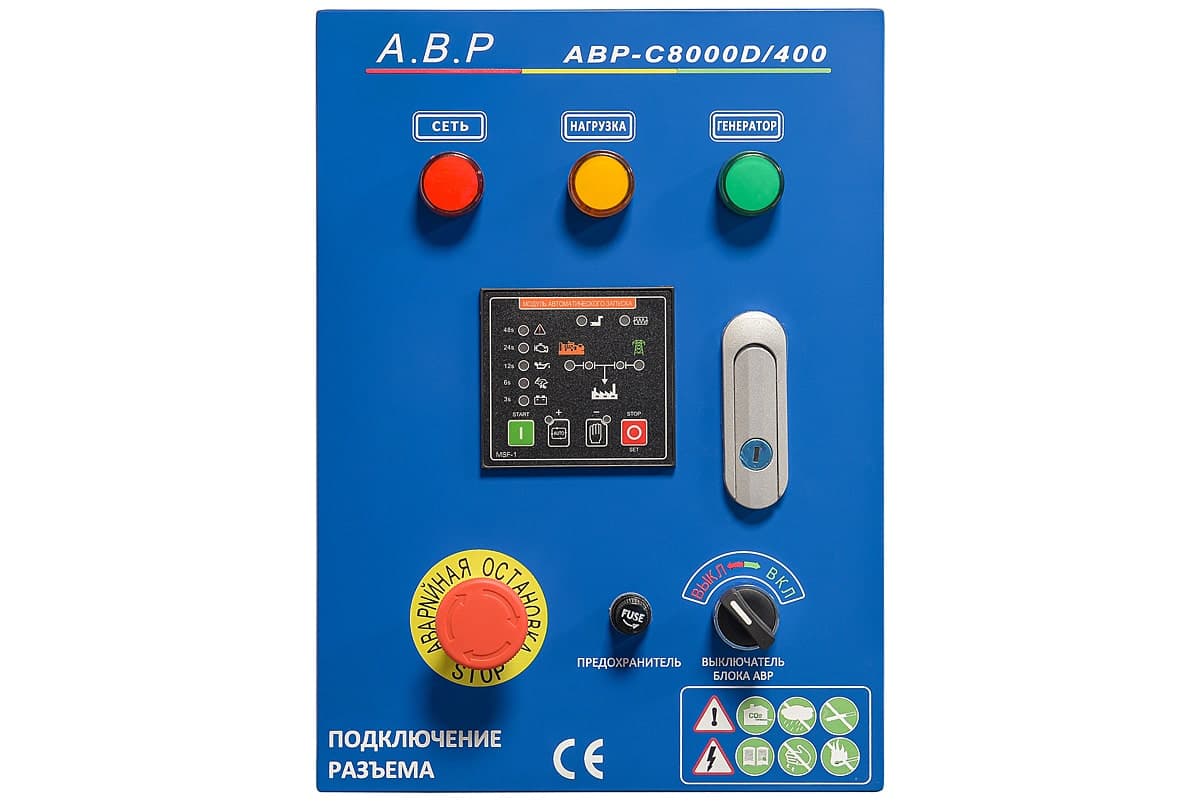

| АВР-С 8000D/400 | 190138 | дизельные 6–8 кВт, 400 В: SDG 8000EH3A | 2 контактора по 18 А |
| АВР-С 11000D/400 | 190046 | дизельные 10–12 кВт: SDG 11000EH3A | 2 контактора по 18 А |
К блоку нужен кабель управления: в каталоге есть варианты на 20, 30 и 40 метров, длину берут по трассе от щита до станции с запасом.
Блоки АВР-С для портативных станций
Частые ошибки при выборе
- АВР по вводному автомату дома. Номинал считают от станции: блок на 25 А под генератор 12 кВт работает на пределе.
- Блок по мощности вместо артикула. Для портативной станции блок АВР-С, подходящий по киловаттам, может не подойти по разъёму.
- Трёхполюсный аппарат на трёхфазный объект. Ноль остаётся связан с сетью — при работе от генератора это недопустимо.
- АВР без РКН в конце слабой линии. При напряжении 170 В блок считает сеть исправной, а котёл и насос страдают.
- Шкаф для помещения на улице. Конденсат и мороз выводят из строя реле и контроллер быстрее, чем станцию.
Чек-лист перед заказом
- Станция поддерживает автозапуск: разъём под блок у портативных, степень автоматизации 2 и вход дистанционного пуска у дизельных.
- Портативная станция — блок АВР-С по артикулу генератора, а не по мощности.
- Дизельная электростанция — ток по номинальной мощности и ближайший номинал блока.
- Число полюсов и контроль фаз соответствуют объекту.
- РКН — при слабой сети и чувствительных потребителях.
- Исполнение щита — под место установки; трасса измерена, кабель управления нужной длины заказан.
- Пусконаладка и регулярные тестовые запуски — в плане. Настройку можно заказать как услугу автоматизация и АВР.
Если станция ещё не выбрана, начните с неё: готовые варианты — в разделе дизельные генераторы с автозапуском. Назовите менеджеру модель генератора, расстояние до щита и характер сети — этого достаточно, чтобы подобрать блок, версию и кабель.
Если же дело не в пропадании сети, а в том, что у самой станции нестабильно напряжение при исправном двигателе, — это другое устройство с похожим названием: регулятор напряжения (AVR) генератора, он стоит внутри синхронного генератора и к переключению на резерв отношения не имеет.
Частые вопросы
Как выбрать АВР для генератора?
Сначала проверьте совместимость: портативной станции нужен разъём под блок АВР, дизельной — степень автоматизации 2 и вход дистанционного пуска. Затем посчитайте ток по номинальной мощности станции и выберите ближайший номинал, проверьте число полюсов под объект, решите, нужно ли реле контроля напряжения, и выберите исполнение щита — для помещения или для улицы.
Подойдёт ли АВР к любому генератору?
Нет. Портативному генератору нужен электростартер и разъём под блок АВР — в карточке это строка «Автозапуск (АВР)»; у TSS SGG 2800N с ручным стартером там стоит «нет». Дизельной электростанции нужна степень автоматизации 2, чтобы контроллер сам вёл запуск и остановку по команде АВР. Станцию с ручным запуском АВР не переделает.
Как подобрать АВР по мощности генератора?
АВР выбирают по току. Для трёхфазной станции мощность делят на произведение 1,73, напряжения 400 В и коэффициента мощности 0,8: станция 24 кВт даёт около 43 А, 50 кВт — около 90 А. Отсюда блок на 63 А для станций 8–24 кВт и на 100 А для 30–50 кВт. Для портативных станций блок АВР-С подбирают по артикулу генератора из списка совместимости.
За сколько секунд АВР переключает на генератор?
Перерыв складывается из выдержки на пуск, времени запуска двигателя и прогрева, а само переключение аппаратов занимает малую часть. Выдержки настраиваются в АВР и контроллере станции. Перерыв в питании есть всегда, поэтому компьютеры, серверы и котлы с электроникой подключают через ИБП.
Нужно ли реле контроля напряжения в АВР?
Блок без РКН реагирует только на пропадание сети: при просадке до 170 В или скачке до 260 В он считает сеть исправной и станцию не запускает. Блок с РКН переключает нагрузку на генератор и при недопустимом напряжении. Реле оправдано при слабой сети и чувствительных потребителях — котле с электроникой, серверной, холодильном оборудовании.
Чем блок АВР отличается от автоматизированного реверсивного рубильника?
Блок АВР — готовое устройство в корпусе с контроллером, переключателем, зарядкой АКБ и связью со станцией. Автоматизированный реверсивный рубильник — моторизованный переключатель с контроллером, компонент для сборки собственного щита под конкретный проект. Для типового дома или объекта проще взять готовый блок.
