Подключение ДГУ: схемы с АВР на 2 и 3 ввода, ВРУ и секция гарантированного питания
Филимонов Иван
Эксперт PROTSS · 5 октября 2026 г.
Подключение ДГУ к объекту: схема «1 ввод + ДГУ» через блок АВР, «2 ввода + ДГУ» с приоритетами вводов, секция гарантированного питания в ВРУ, ток по паспорту (30 кВт — 54 А, 120 кВт — 216 А), нейтраль, цепи пуска и пусконаладка.

Подключение ДГУ к объекту делают через шкаф АВР, который стоит между вводом сети и секцией ВРУ или ГРЩ с ответственной нагрузкой: на ввод 1 шкафа приходит сеть, на ввод 2 — силовой кабель от станции, выход идёт на шины гарантированного питания, а сухой контакт шкафа подаёт контроллеру ДГУ команду «пуск/стоп». Для объекта с одним вводом достаточно блока АВР на два ввода — например, АВР 30-50 кВт ПРОФ на 100 А под станцию АД-50С-Т400-2РМ7 с АВР с номинальным током 90 А. При двух вводах сети и ДГУ нужна логика на три ввода с приоритетами: ввод 1, затем ввод 2, и только потом станция. Ниже — обе схемы текстом и таблицами, расчёт тока и порядок проверки.
Что входит в подключение ДГУ на объекте
На объекте подключение ДГУ — это не один кабель от станции до щита, а четыре узла, и каждый проектируют отдельно:
| Узел | Что делает | Где обычно стоит |
|---|---|---|
| Шкаф АВР | Переключает нагрузку между сетью и ДГУ, исключает их встречное включение, даёт команду на пуск | Рядом с ВРУ/ГРЩ или в контейнере станции |
| Секция гарантированного питания | Шины и автоматы ответственных потребителей, питаемые с выхода АВР | В ВРУ/ГРЩ отдельной панелью или секцией |
| Силовая линия ДГУ | Кабель от выводов станции до ввода 2 шкафа АВР с защитным автоматом | Трасса от площадки или помещения ДГУ |
| Цепи управления и собственных нужд | Пуск/стоп, сигналы аварии, питание подогрева и зарядного устройства | Отдельные кабели в той же трассе |
Сама станция должна уметь запускаться по внешней команде — это 2-я степень автоматизации. У ТСС она видна в названии: цифра 2 после напряжения у серий Prof и Premium или слова «с АВР» у Standart; в комплектации Prof-исполнений отдельно указаны «ЗУ АКБ» и «"сухой" контакт». Подробно — в статье степени автоматизации ДЭС. Учтите: «с АВР» в названии станции означает автозапуск, а силовой шкаф с аппаратами вводов проверяйте по комплектации и заказывайте отдельной позицией, если его там нет.
Как выбрать сам шкаф по току, РКН и исполнению, разобрано в статье АВР для генератора: как выбрать. Бытовые схемы для частного дома — через рубильник и блок АВР-С — в статье как подключить генератор к дому. Здесь — объектовые схемы.
Схема 1. ДГУ и один ввод сети через АВР
Самая частая схема подключения ДГУ: у объекта один ввод от ТП, станция — резервный источник. Однолинейная схема текстом:
- Ввод сети → вводной аппарат ВРУ → учёт → шина общей нагрузки.
- От шины общей нагрузки → автомат → ввод 1 шкафа АВР.
- ДГУ → выходной автомат станции → силовой кабель → ввод 2 шкафа АВР.
- Выход АВР → шина секции гарантированного питания → групповые автоматы ответственных потребителей.
- Сухой контакт АВР → вход дистанционного пуска контроллера ДГУ.
Логика работы:
| Событие | Что делает АВР | Что делает ДГУ |
|---|---|---|
| Сеть пропала или вышла за допуск (при наличии РКН) | Выдерживает задержку, замыкает контакт пуска | Запускается, прогревается, выходит на напряжение и частоту |
| На вводе 2 нормальное напряжение | Отключает ввод 1, после паузы включает ввод 2 | Принимает нагрузку |
| Сеть вернулась | Выдерживает задержку возврата, переключает на ввод 1 | Работает на холостом ходу для охлаждения |
| Охлаждение закончено | Размыкает контакт пуска | Глушится и возвращается в дежурный режим |
Аппараты двух вводов взаимно заблокированы механически и электрически: сеть и станция никогда не включены одновременно. Схема с переключением «без разрыва» и кратковременной параллелью с сетью — другой класс оборудования, он описан в статье синхронизация генератора с сетью.
Схема 2. АВР на 3 ввода: два ввода сети и ДГУ
Объекты I категории надёжности получают два независимых ввода, а для особой группы нужен третий независимый источник — обычно ДГУ. Кого и почему так резервируют, разобрано в статье категории надёжности электроснабжения и ДГУ. На практике схема «авр 2 ввода дгу» собирается одним из двух способов.
Вариант А: каскад из двух АВР
- Ввод 1 и ввод 2 сети заходят на АВР сеть-сеть в ВРУ, обычно с секционированием: две секции шин и секционный аппарат.
- Выход АВР сеть-сеть или шина одной из секций питает ввод 1 блока АВР сеть-ДГУ.
- ДГУ подключена к вводу 2 этого блока, выход блока — на секцию гарантированного питания.
Приоритет получается сам: блок сеть-ДГУ видит напряжение на своём вводе 1, пока жив хотя бы один ввод сети, и станцию не запускает. Главное условие — координация выдержек. Задержка на пуск ДГУ должна быть больше полного времени переключения АВР сеть-сеть. Иначе при пропадании ввода 1 станция начнёт запуск, пока верхний АВР переводит нагрузку на ввод 2, и через несколько секунд заглохнет впустую.
Вариант Б: один контроллер на три ввода
Три аппарата — ввод 1, ввод 2, ДГУ — с взаимной блокировкой и одним контроллером, который знает приоритеты. В каталоге для такой сборки есть контроллер АВР Lovato ATL900 на три ввода. Для двухвводных шкафов собственной сборки — Lovato ATL500 за 45 763 ₽ и ATL610 с ЖК-экраном и дополнительными модулями за 119 400 ₽ на момент публикации. Такой шкаф собирают по проекту под токи объекта.
Приоритеты вводов в схеме на 3 ввода
| Состояние вводов | Кто питает секцию гарантированного питания | ДГУ |
|---|---|---|
| Ввод 1 в норме | Ввод 1 | Дежурный режим |
| Ввод 1 пропал, ввод 2 в норме | Ввод 2 | Не запускается |
| Пропали оба ввода | ДГУ после пуска и прогрева | Работает |
| Вернулся любой ввод | Этот ввод после выдержки возврата | Охлаждение и останов |
| Вернулся ввод 1 при работе от ввода 2 | Ввод 1 или остаётся ввод 2 — по настройке «возврат к приоритетному» | Дежурный режим |
Если нужно, чтобы ДГУ подхватывала и при одном пропавшем вводе — например, ввод 2 слабый и не тянет всю нагрузку, — это прописывают в логике явно. Две и более станции на одну шину — уже параллельная схема с синхронизацией, она разобрана в статье параллельная работа генераторов.
Подключение ДГУ к ВРУ: секция гарантированного питания
Ошибка, которая делает станцию вдвое дороже, — заводить ДГУ на всё ВРУ. Правильная схема подключения ДГУ к ВРУ делит щит на две части:
- Общая нагрузка — питается только от сети: вентиляция без технологического значения, часть освещения, бытовые помещения, подогрев полов, кондиционеры офисов.
- Секция гарантированного питания — питается с выхода АВР: аварийное освещение, насосы отопления и водоснабжения, котельная, холодильное оборудование, серверная и связь, лифт для пожарных подразделений, системы безопасности, кассы и технологический минимум.
Порядок действий:
- Составить перечень ответственных потребителей с номинальной мощностью и пусковыми характеристиками двигателей.
- Перенести их групповые линии на отдельную секцию шин.
- Подобрать ДГУ под мощность секции с запасом на пуск самого тяжёлого двигателя, а не под мощность всего объекта.
- Подобрать шкаф АВР под ток станции.
Пример на условных цифрах: у объекта установленная мощность 150 кВт, в секцию гарантированного питания вынесено 45 кВт. Тогда достаточно станции 50 кВт — АД-50С-Т400-2РМ7 с АВР с номинальным током 90 А и баком 150 л на 10,9 часа при 75% нагрузки по карточке — и блока АВР на 100 А. Если бы станцию брали на все 150 кВт, понадобились бы машина втрое мощнее и шкаф на 250–400 А.
Где поставить ДГУ относительно ВРУ — помещение, контейнер или открытая площадка, — разобрано в статье установка ДГУ: требования к помещению. От расстояния зависят сечение кабеля и длина контрольных цепей.
Ток ДГУ, кабель и защита: как считать
Ток трёхфазной станции 400 В считают по формуле I = P / (√3 · U · cos φ), где P — номинальная активная мощность, U — 400 В, cos φ — 0,8 по паспорту. Удобнее взять готовую цифру из строки «Номинальный ток» в карточке станции:
| ДГУ | Номинал | Номинальный ток | Шкаф АВР по диапазону |
|---|---|---|---|
| АД-25С-Т400-2РМ7 с АВР | 25 кВт | 45 А | 30–50 кВт, 100 А |
| АД-30С-Т400-2РМ7 с АВР | 30 кВт | 54 А | 30–50 кВт, 100 А |
| АД-50С-Т400-2РМ7 с АВР | 50 кВт | 90 А | 30–50 кВт, 100 А |
| АД-120С-Т400 с АВР | 120 кВт | 216 А | 90–120 кВт, 250 А |
| АД-160С-Т400-2РНМ9 в контейнере с АВР | 160 кВт | 288 А | 150–200 кВт, 400 А |
| АД-250С-Т400-2РМ26 с АВР | 250 кВт | 451 А | 200–320 кВт, 630 А |
Проверка формулой: 30 000 / (1,73 · 400 · 0,8) ≈ 54 А — совпадает с карточкой. Шкаф подбирают по диапазону мощности в названии блока: запас по току в нём уже заложен. Цены станций — по запросу.
Сечение кабеля от ДГУ до АВР — принцип, а не готовая таблица:
- Защитный автомат на линии — по номинальному току станции; обычно это выходной автомат ДГУ. Кабель должен выдерживать ток этого автомата длительно.
- Длительно допустимый ток кабеля берут по таблицам ПУЭ для конкретной марки, способа прокладки и температуры — в земле, лотке, трубе значения разные.
- Падение напряжения на длине трассы проверяют отдельно: при станции в 50–100 метрах от ВРУ оно часто и задаёт сечение.
- Срабатывание защиты при коротком замыкании в конце линии. Генератор даёт ток КЗ заметно меньше, чем трансформатор ТП, поэтому автомат, который надёжно отключает КЗ от сети, от ДГУ может не сработать вовремя. Это проверяет проектировщик по данным генератора.
- Пятипроводная линия L1, L2, L3, N, PE; сечение нуля — не меньше фазного при нелинейной нагрузке: ИБП, частотники, светодиодное освещение.
Нейтраль и заземление при подключении ДГУ
Большинство городских объектов питается по системе TN-C-S: совмещённый PEN приходит от ТП и разделяется на N и PE во ВРУ. Внутри здания — TN-S, раздельные N и PE. ДГУ в этой схеме — второй источник со своей нейтралью, и её связь с землёй должна быть однозначной.
Общие правила:
- Четырёхполюсное переключение. Шкаф АВР переключает три фазы и N, как все блоки Prof и Standart в каталоге. Тогда у каждого источника своя точка соединения N с PE, и ток нейтрали не уходит в защитный проводник.
- Трёхполюсный АВР с общим N в типовых описаниях часто называют самым распространённым вариантом. Он допустим только тогда, когда нейтраль ДГУ соединена с землёй в одной точке с сетевой и это решено проектом. Иначе ток нейтрали течёт по PE, ложно срабатывают УЗО и появляется напряжение на корпусах.
- Корпус и рама ДГУ присоединяются к заземляющему устройству объекта или к собственному контуру станции, связанному с главной заземляющей шиной.
- Отдельный контур без связи с заземлением здания при общей нагрузке недопустим: при повреждении изоляции между корпусами появится разность потенциалов.
Подробнее о системах TN и TT, сечении заземляющих проводников и проверке сопротивления — в статье заземление генератора.

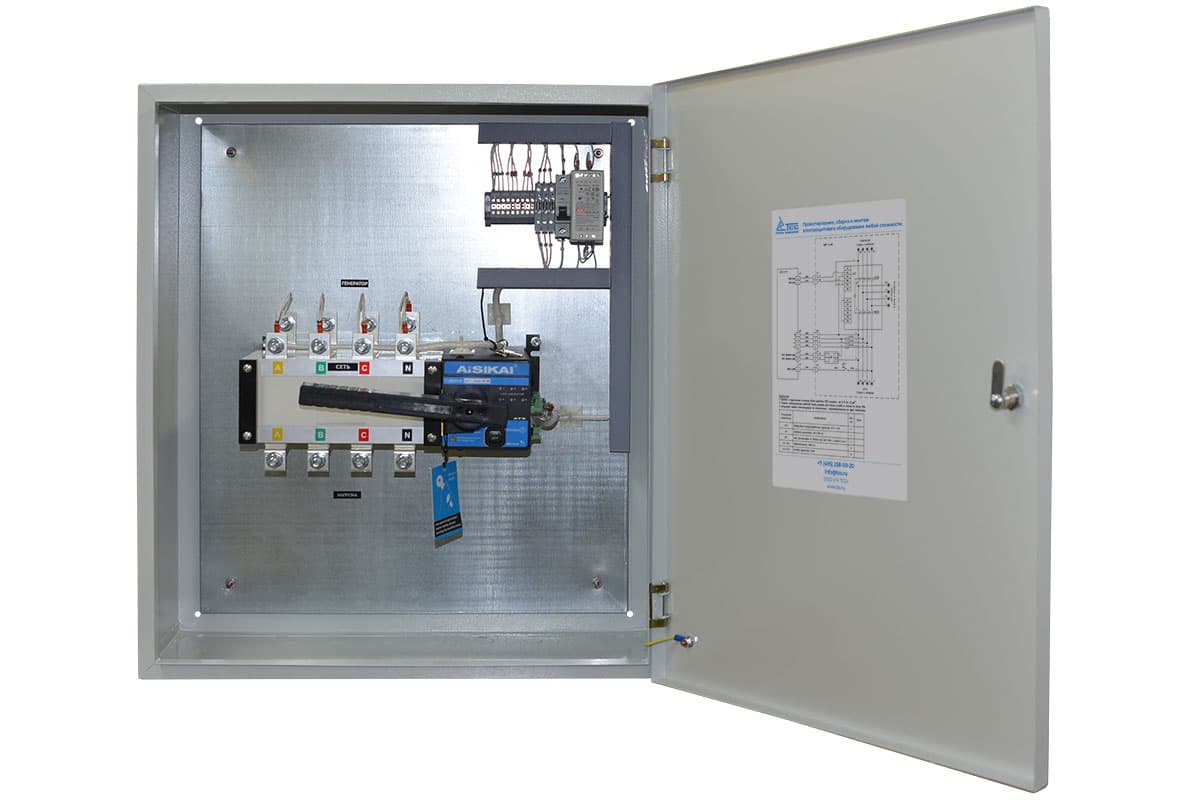

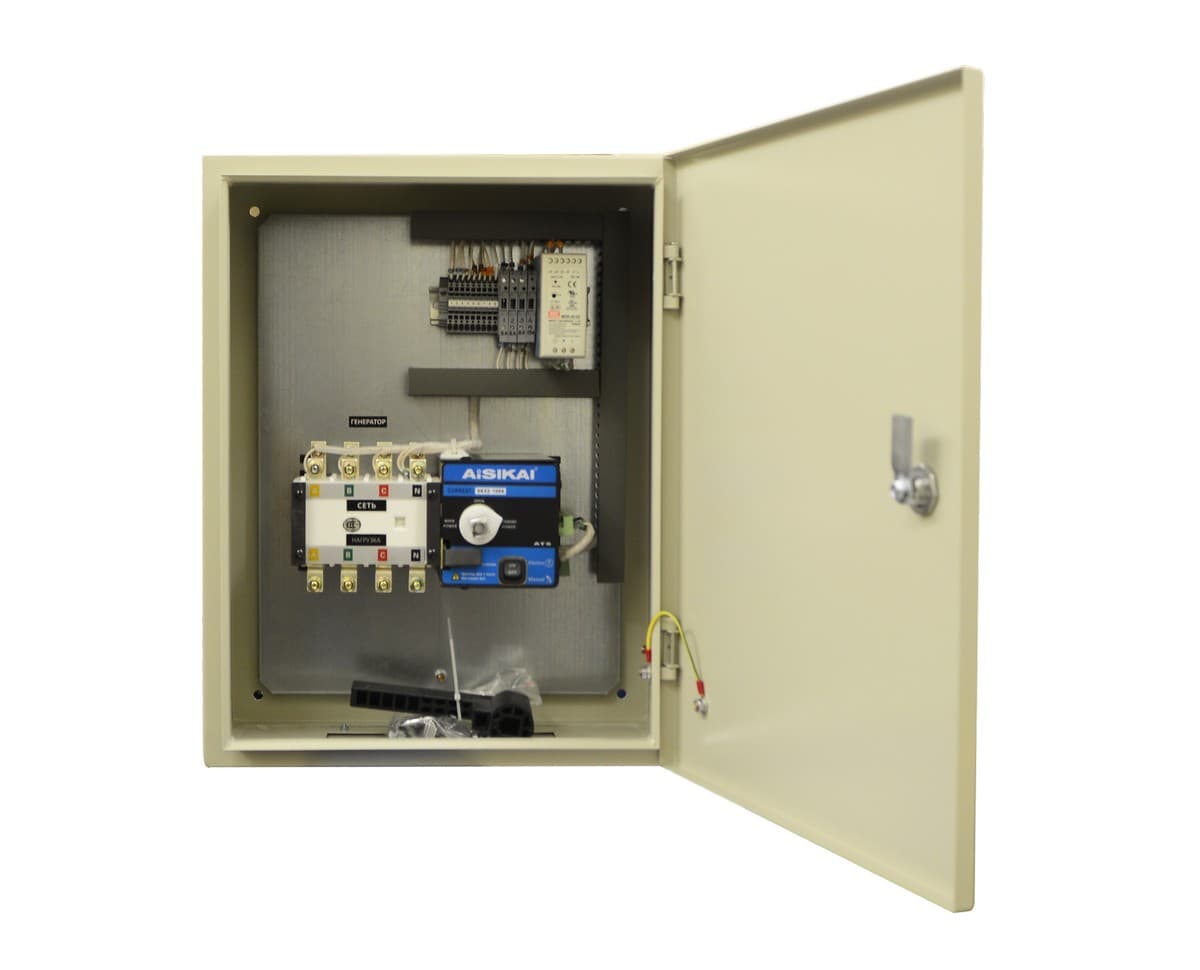

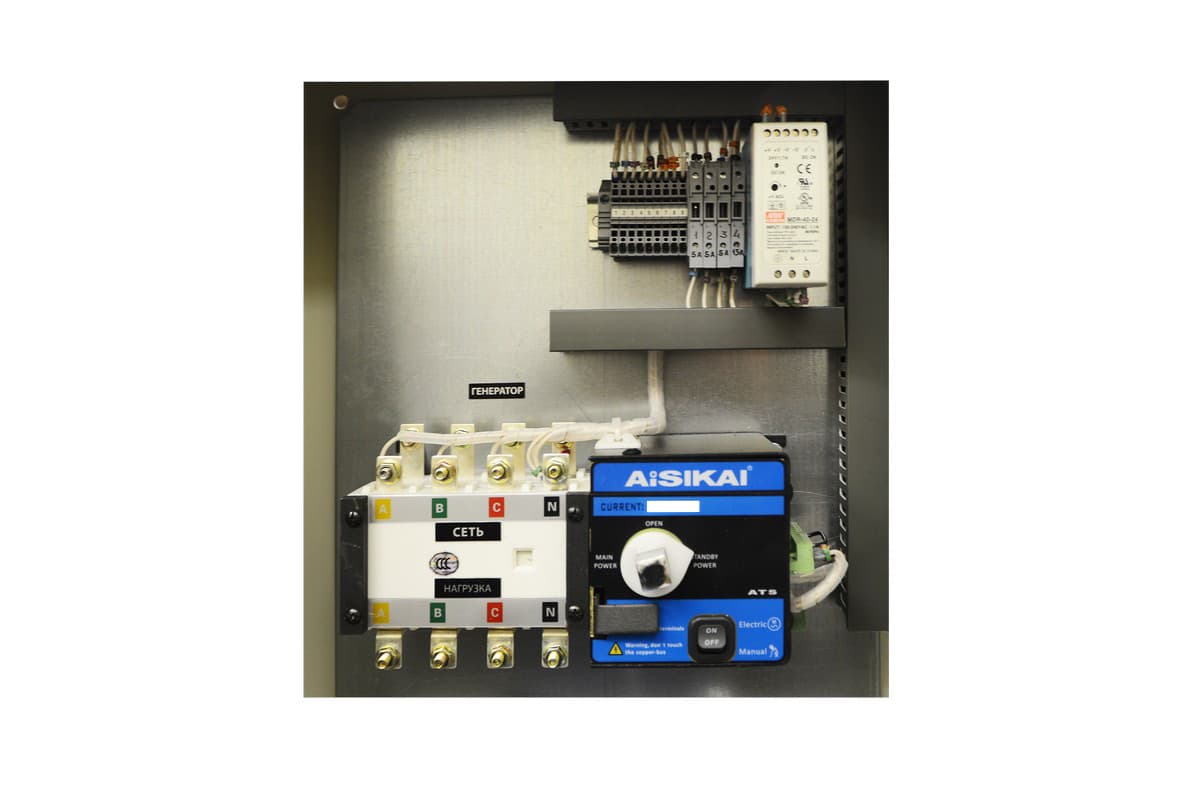

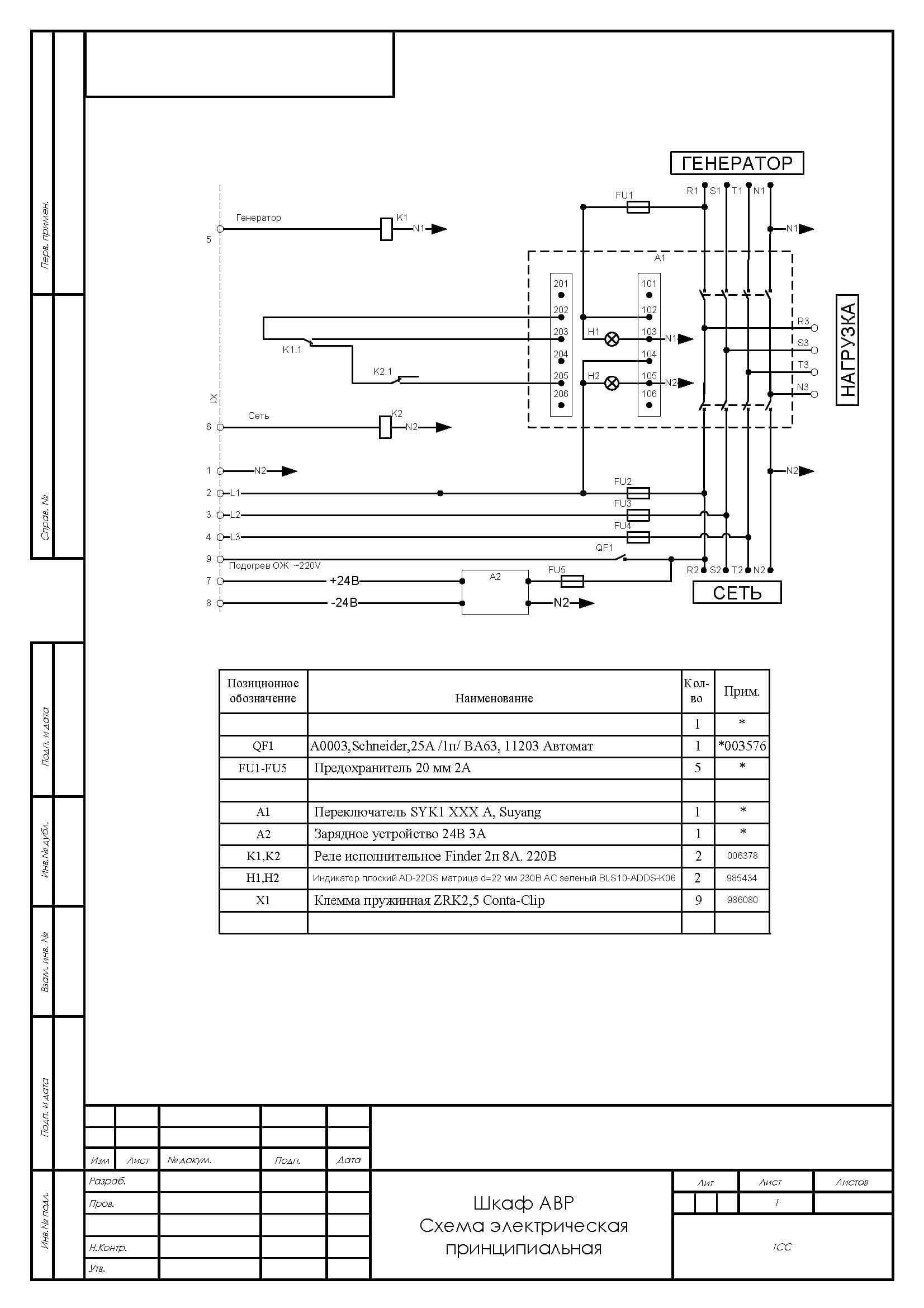

Блоки АВР серии Prof для подключения ДГУ
Сигналы управления: пуск, стоп и аварии
Силовая часть переключает нагрузку, а станцией управляет контроллер ДГУ — у перечисленных станций ТСС это Lovato RGK600. Связь шкафа АВР и станции — контрольный кабель:
| Цепь | Откуда — куда | Назначение |
|---|---|---|
| Пуск/стоп | Сухой контакт АВР → вход дистанционного пуска контроллера | Замкнут — станция запускается и работает, разомкнут — охлаждение и останов |
| Напряжение ДГУ | Выводы станции → контроль ввода 2 в шкафу АВР | АВР не включит ввод 2, пока напряжение и частота не в норме |
| Авария ДГУ | Выход контроллера → шкаф АВР или диспетчерская | Нет пуска, низкое давление масла, перегрев, мало топлива |
| Режим «Авто» | Контроллер → диспетчерская | Станция готова к автозапуску, а не оставлена в «стопе» после ТО |
Практические правила:
- Контрольный кабель прокладывают отдельно от силового или экранированным, без скруток и с маркировкой жил.
- Логику контакта — нормально разомкнутый или нормально замкнутый — согласуют с настройкой контроллера до монтажа.
- Если у контроллера ДГУ есть собственная функция АВР с контролем сети, решают, кто ведёт логику: шкаф или контроллер. Двух «главных» в схеме быть не должно. Что умеют контроллеры, разобрано в статье контроллер дизель-генератора: как выбрать.
Подогрев и подзаряд: третья линия к станции
Станция в дежурном режиме неделями стоит без работы, но должна завестись с первой попытки. Для этого к ней тянут питание собственных нужд 230 В:
- Подзаряд АКБ. Зарядное устройство держит батарею в форме. Во всех блоках Prof и Standart оно встроено, в комплектации станций Prof указано «ЗУ АКБ». Решите заранее, какое из них работает, чтобы не было двух зарядных на одной батарее.
- Подогрев охлаждающей жидкости. Электрический ПОЖ держит блок двигателя тёплым, чтобы станция после автозапуска быстро принимала нагрузку. Например, система подогрева блока двигателя 20–230 кВт — 22 678 ₽ на момент публикации; остальные — в разделе электрические подогреватели ОЖ.
- Обогрев шкафа и контейнера — если АВР или станция стоят на улице.
Линию собственных нужд запитывают от сети через отдельный автомат, а при работе станции подогрев отключается термостатом или контроллером. Итог: к ДГУ идут три кабеля — силовой, контрольный и собственных нужд, — и все три закладывают в проект и трассу сразу.
Пусконаладка и проверка: имитация пропадания сети
Подключение ДГУ не считается законченным, пока схема не отработала все сценарии под нагрузкой. Порядок проверки:
- Визуальный контроль и протяжка силовых соединений, проверка маркировки и сечений по проекту.
- Измерение сопротивления изоляции силового кабеля и проверка цепи заземления корпуса.
- Чередование фаз на вводе сети и на выводах ДГУ должно совпадать — иначе трёхфазные двигатели после перехода закрутятся в обратную сторону.
- Уставки: пороги РКН, задержка на пуск, задержка возврата, время охлаждения; в схеме на 3 ввода — координация выдержек верхнего и нижнего АВР.
- Имитация пропадания сети. Отключить вводной автомат перед АВР и засечь время от отключения до появления напряжения на секции гарантированного питания.
- Пропадание одной фазы — для шкафов с РКН: АВР должен перейти на ДГУ и при обрыве одной фазы.
- Схема на 3 ввода: отключить ввод 1 — переход на ввод 2 без пуска ДГУ; отключить оба — переход на станцию; вернуть ввод 1 — возврат по приоритету.
- Возврат сети с выдержкой, охлаждение и останов станции, возврат в режим «Авто».
- Проверка под нагрузкой с пуском самого тяжёлого двигателя секции: напряжение не должно проваливаться до отключения контакторов.
- Акт и инструкция для персонала: как перевести схему в ручной режим и как вернуть в автоматический.
После ввода в работу станцию регулярно запускают по тесту, а ТО ведут по регламенту. Пусконаладку и настройку АВР можно заказать как услугу автоматизация и АВР.
ДГУ с автозапуском под схему с АВР
Частые ошибки при подключении ДГУ
- ДГУ на всё ВРУ вместо секции гарантированного питания — станция и шкаф вдвое-втрое дороже, чем нужно.
- Каскад АВР без координации выдержек — ДГУ запускается при каждом переходе с ввода 1 на ввод 2.
- Трёхполюсный АВР без решения по нейтрали — ложные срабатывания УЗО и токи в PE.
- Кабель по таблице без проверки на длину — при работе от ДГУ напряжение на дальних потребителях проседает.
- Нет линии собственных нужд — через месяц простоя села батарея, зимой холодный двигатель.
- Станция оставлена в «стопе» после ТО — в момент аварии сети автозапуск не сработает; помогает сигнал «не в Авто» в диспетчерскую.
- Ручной рубильник там, где нужен АВР: для объекта без постоянного дежурного это не резерв. Когда рубильника всё же хватает, разобрано в статье реверсивный рубильник для генератора.
Готовые шкафы — в разделах АВР серии Prof, АВР серии Standart и шкафы АВР, в том числе в исполнении IP66 с обогревом для улицы. Станции 2-й степени — в разделе дизельные электростанции с автозапуском. PROTSS — официальный дилер ТСС: работаем с юрлицами по счёту, в том числе по 44-ФЗ и 223-ФЗ, доставляем по России, юрлицам действуют скидки до 30%. Для подбора пришлите менеджеру однолинейную схему ВРУ или перечень ответственной нагрузки и расстояние от ВРУ до места станции.
Частые вопросы
Как подключить ДГУ к объекту?
Через шкаф АВР между вводом сети и секцией гарантированного питания в ВРУ: сеть — на ввод 1 шкафа, силовой кабель от ДГУ через её выходной автомат — на ввод 2, выход — на шины ответственной нагрузки. Сухой контакт АВР заводят на вход дистанционного пуска контроллера станции. Станция должна быть 2-й степени автоматизации, работы выполняет персонал с допуском по проекту.
Какая схема подключения ДГУ к ВРУ правильная?
ВРУ делят на общую нагрузку, которая питается только от сети, и секцию гарантированного питания, которая питается с выхода АВР. ДГУ подбирают под мощность этой секции, а не всего объекта: при установленной мощности 150 кВт и ответственной нагрузке 45 кВт хватает станции 50 кВт с номинальным током 90 А и шкафа АВР на 100 А.
Как работает АВР на 3 ввода с ДГУ?
Приоритет такой: ввод 1, затем ввод 2, и только при пропадании обоих — ДГУ. Собирают либо каскадом — АВР сеть-сеть, а после него блок АВР сеть-ДГУ, — либо одним контроллером на три ввода, например Lovato ATL900. В каскаде задержка на пуск ДГУ должна быть больше времени переключения АВР сеть-сеть, иначе станция будет запускаться при каждом переходе между вводами.
Как рассчитать ток ДГУ для выбора АВР и кабеля?
По формуле I = P / (√3 · U · cos φ) или по строке «Номинальный ток» в карточке станции. При 400 В и cos φ 0,8 станция 30 кВт даёт 54 А, 50 кВт — 90 А, 120 кВт — 216 А, 250 кВт — 451 А. Кабель затем выбирают по таблицам ПУЭ для способа прокладки, проверяют по падению напряжения на длине трассы и по срабатыванию защиты при КЗ от генератора.
Нужен ли четырёхполюсный АВР для подключения ДГУ?
В большинстве объектовых схем — да: четырёхполюсный АВР переключает три фазы и нейтраль, и у сети и ДГУ остаются раздельные точки соединения N с PE. Трёхполюсный аппарат с общей нейтралью допустим только при заземлении нейтрали ДГУ, согласованном в проекте с системой TN-C-S объекта. Все блоки АВР серий Prof и Standart в каталоге четырёхполюсные.
Какие кабели нужны для подключения ДГУ к АВР?
Три линии: силовой пятипроводный кабель от выводов станции до ввода 2 АВР, контрольный кабель для команды пуск/стоп и сигналов аварии и линия 230 В собственных нужд — на подогрев двигателя и зарядное устройство АКБ. Контрольный кабель прокладывают отдельно от силового или экранированным.
Как проверить схему ДГУ с АВР после монтажа?
Имитацией пропадания сети: отключают вводной автомат перед АВР и засекают время до появления напряжения на секции гарантированного питания, затем возвращают сеть и проверяют возврат, охлаждение и останов станции. Дополнительно проверяют чередование фаз сети и ДГУ, обрыв одной фазы для шкафов с РКН, а в схеме на 3 ввода — переход на ввод 2 без пуска станции.
