Реверсивный рубильник для генератора: как выбрать и когда его достаточно вместо АВР
Филимонов Иван
Эксперт PROTSS · 22 сентября 2026 г.
Реверсивный рубильник переключает нагрузку между сетью и генератором вручную — дешевле блока АВР, но требует, чтобы кто-то был на месте при отключении. Разбираем, как выбрать номинал по току станции, чем ручной рубильник отличается от автоматизированного, и когда его достаточно.
Реверсивный рубильник — переключатель с двумя фиксированными положениями (сеть или генератор) и обязательным нулевым положением между ними, которое физически разрывает связь и с сетью, и со станцией одновременно. Без такого разрыва одновременное подключение сети и работающего генератора создаёт обратную подачу напряжения в сеть — опасно и для оборудования, и для тех, кто может работать на линии снаружи здания.
Ручной или автоматизированный

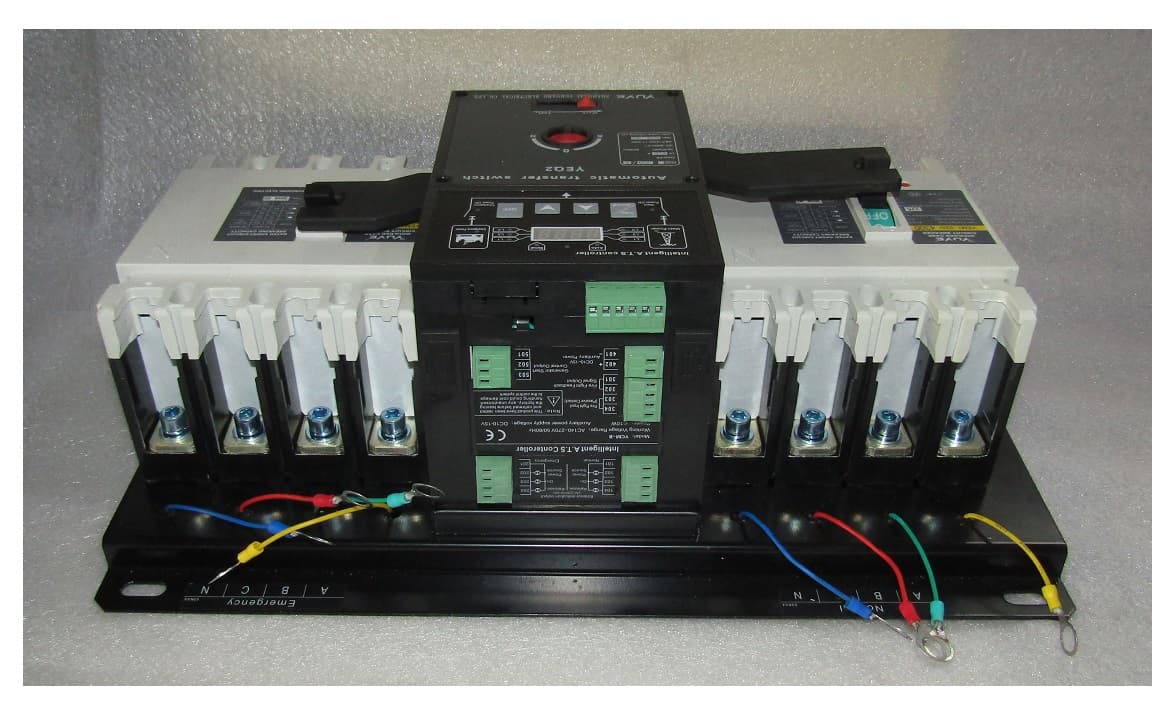

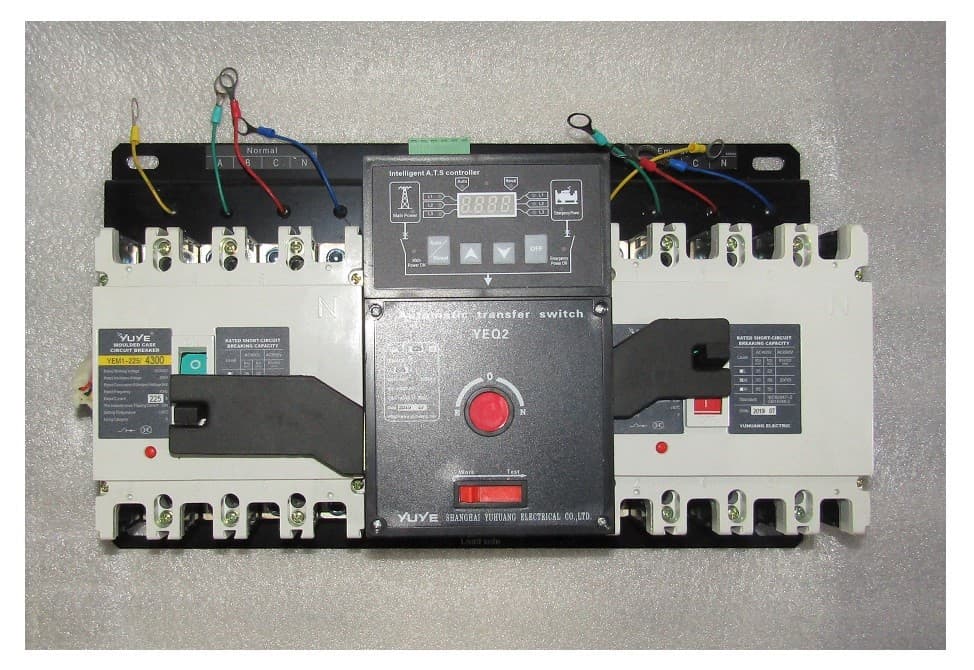

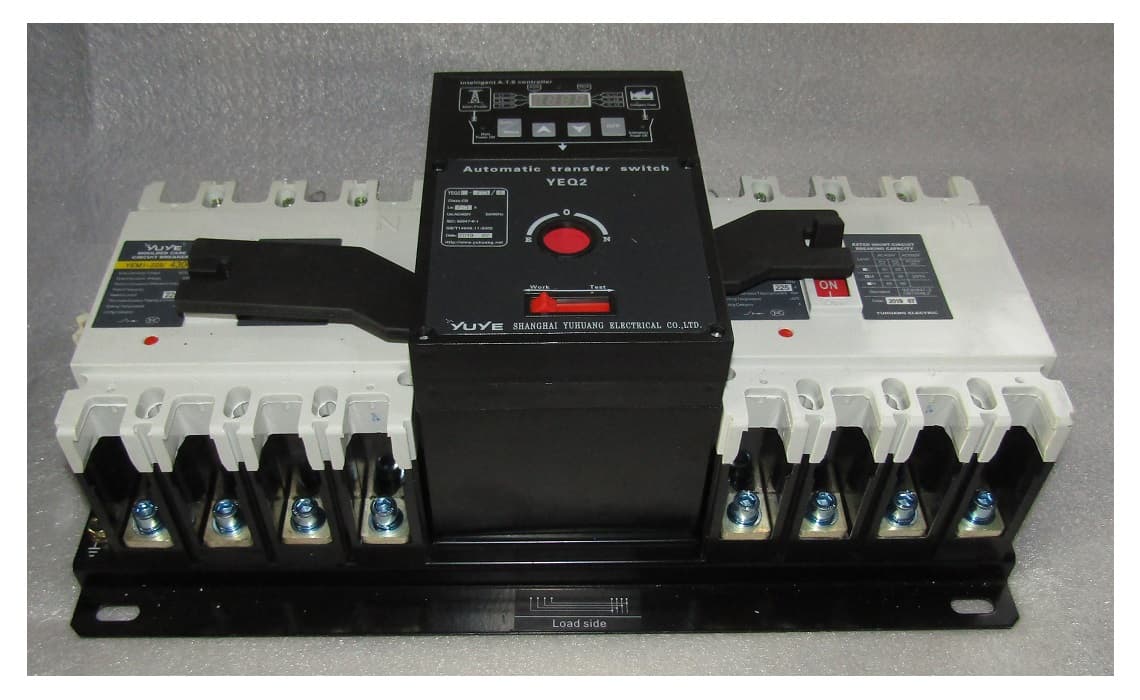

Обычный ручной рубильник переключается вручную мышечным усилием — как силовой выключатель. Автоматизированный реверсивный рубильник — моторизованный переключатель со встроенным контроллером: он может переключаться по внешней команде, но сам по себе не решает, когда это делать — решение принимает либо человек (нажатием кнопки удалённо), либо отдельная система автоматики. Это отличает его от полноценного блока АВР, который сам следит за сетью и сам принимает решение о переключении без чьего-либо участия — подробный разбор этой разницы в статье АВР для генератора.
Как подобрать номинал по току

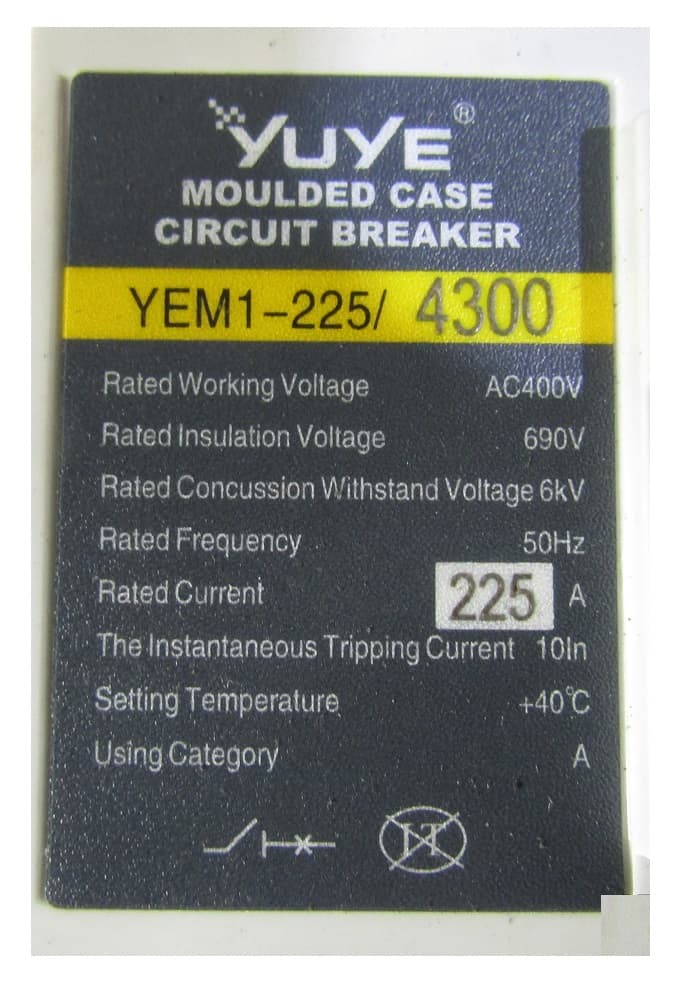

Рубильник выбирают по номинальному току, который он должен коммутировать, а не по мощности станции в киловаттах напрямую. Для трёхфазной сети 400 В ток вычисляется по той же формуле, что и для блоков АВР: мощность делится на произведение 1,73, напряжения сети и коэффициента мощности (обычно 0,8). Например, станция на 50 кВт даёт ориентировочно 90 А — рубильник берут на ближайший больший номинал, а не впритык.
Реверсивные рубильники
Когда рубильника достаточно, а когда нужен АВР
- Рубильника достаточно, если на объекте постоянно есть люди, способные заметить отключение сети и переключить питание вручную — офис в рабочее время, объект с дежурным персоналом, дача, где хозяева на месте при отключении.
- Нужен блок АВР, если объект может остаться без присмотра в момент отключения — котельная зимой в пустом доме, объект связи, холодильное оборудование, серверная. Без человека рубильник просто не переключится, и резерв не сработает, хотя генератор физически исправен.
Четырёхполюсная схема (переключение и фаз, и нейтрали) обязательна для большинства подключений — при работе от генератора дом не должен иметь связи с сетью ни по фазе, ни по нулю; двухполюсные упрощённые схемы применимы только в специфичных случаях и требуют консультации электрика.
Подключение
Рубильник устанавливают в сухом помещении рядом с вводным щитом, силовые кабели прокладывают по расчётному току, а не по случайному сечению под рукой. Три типовые схемы подключения портативного генератора к дому, включая варианты с ручным переключением, разобраны в статье как подключить генератор к дому. Для промышленных объектов с несколькими вводами и синхронизацией нескольких источников рубильника уже недостаточно — там нужен полноценный контроллер: контроллер дизель-генератора.
Частые вопросы
Чем реверсивный рубильник отличается от блока АВР?
Рубильник переключает нагрузку между сетью и генератором вручную — кто-то должен физически повернуть его или нажать кнопку. Блок АВР сам следит за сетью и сам принимает решение о переключении без участия человека. Автоматизированный рубильник занимает промежуточное положение: может переключаться по команде, но сам эту команду не формирует.
Как подобрать номинал реверсивного рубильника по мощности генератора?
По току, а не по киловаттам напрямую: для трёхфазной сети 400 В ток равен мощности, делённой на произведение 1,73, напряжения и коэффициента мощности (обычно 0,8). Например, станция на 50 кВт даёт около 90 А — рубильник берут на ближайший больший номинал.
Когда достаточно рубильника, а когда нужен блок АВР?
Рубильника достаточно, если на объекте постоянно есть люди, способные заметить отключение и переключить питание вручную. Блок АВР нужен там, где объект может остаться без присмотра в момент отключения — котельная в пустом доме, серверная, холодильное оборудование: без человека рубильник просто не переключится.
Почему у реверсивного рубильника обязательно среднее положение?
Среднее (нулевое) положение физически разрывает подключение и к сети, и к генератору одновременно. Без него возможно одновременное подключение работающей станции и сети — обратная подача напряжения, опасная для оборудования и для людей, которые могут работать на линии снаружи здания.
Нужна ли четырёхполюсная схема для реверсивного рубильника?
Да, в большинстве случаев. При работе от генератора дом не должен иметь связи с сетью ни по фазе, ни по нулю, поэтому переключаются и фазы, и нейтраль. Упрощённые двухполюсные схемы применимы только в специфичных случаях и требуют консультации электрика.
