Блок АВР для бензогенератора TSS SGG: совместимость по моделям, комплект, подключение

Для большинства бензогенераторов TSS SGG на 3–8,5 кВт — SGG 3200EN Duplex, 5000EHNA Duplex, 6000EHNA Duplex, 8000EHNA, 8500EHNA Duplex — подходит один блок: АВР-С 8000/230/400 арт. 190099 за 24 896 ₽. Трёхфазным SGG 6000EH3NA и SGG 8000EH3NA кроме него подходит АВР-С 9000/400 арт. 190048 за 24 245 ₽, для серии SGG 9000 нужны блоки «л/з» арт. 190026 и 190027, для двухцилиндровых SGG 10000–18000 — свои блоки на 10, 12 и 17 кВт. Цены здесь и ниже — на момент публикации. Артикул совместимого блока производитель пишет прямо в карточке генератора, в строке «Автозапуск (АВР)», и подбор по этой строке надёжнее подбора по киловаттам: блок, подходящий по мощности, может не подойти по разъёму.

Что должно быть на генераторе: электростартер и разъём автоматики

Блок АВР сам ничего не заводит — он подаёт команду, а крутить стартер, открывать заслонку и глушить двигатель должна станция. Поэтому в карточке генератора смотрят три строки.

«Тип запуска». Нужен «электростартер» или «ручной/электростартер». У моделей с одним ручным запуском — SGG 2800N за 21 300 ₽, инверторов SGG 1400Si, 2100Si, 2400Si, 3000Si — автозапуска не будет ни с каким блоком.

«Автозапуск (АВР)». У совместимых станций здесь написано «Укомплектован разъёмом для подключения блока АВР» и артикул блока: у SGG 6000EHNA Duplex — 190099, у SGG 9000ELA — 190026, у дизельного SDG 7500EH3A — 190139. Если в строке стоит «нет» — разъёма нет. Если строки нет вовсе, как у SGG 11000EHA и SGG 11000EH3UA, совместимость уточняют у менеджера до покупки.

«Степень автоматизации». У обычных станций — «1 (ручной запуск)», даже если разъём под АВР есть: автоматом она становится только вместе с блоком. У готовых комплектов «с АВР» — «2 (автозапуск)».

Как устроена связь блока со станцией, что такое запуск по сухому контакту и как выглядят однофазная и трёхфазная блок-схемы — в статье схема подключения АВР к генератору с автозапуском. Здесь — только про то, какой блок к какой модели.

Таблица совместимости: бензогенераторы SGG и блок АВР

Все привязки ниже — из строки «Автозапуск (АВР)» карточек генераторов и описаний блоков. Цена блока указана без кабеля управления.

Две модели в таблицу не попали: у SGG 9000E3LA разъём есть, но артикул блока в карточке не указан, а у SGG 10000EH3A указан арт. 190007, которого в каталоге сейчас нет — для обеих блок подбирают через менеджера.

Что видно из таблицы:

• Один блок закрывает всю линейку одноцилиндровых станций 3–8,5 кВт. К SGG 5000EHNA Duplex за 76 800 ₽ или SGG 6000EHNA Duplex за 79 680 ₽ автозапуск обойдётся в блок 190099 и кабель — около 34 000 ₽ сверху. Блок универсален по напряжению, поэтому в карточках трёхфазных SGG 6000EH3NA и 8000EH3NA он стоит вторым вариантом рядом с 190048.
• Для серии SGG 9000 блоки другие. SGG 9000ELA за 119 200 ₽ и SGG 8000EHNA за 100 379 ₽ — обе 8 кВт и 230 В, но у первой в карточке блок 190026 с пометкой «л/з», у второй — 190099: разные разъёмы, подбор по мощности здесь даёт ошибку.
• Двухцилиндровые SGG 10000–18000 — по одному блоку на мощность и напряжение, для 400 В от 12 кВт — уже на рубильнике 100 А.

Про запас по току. У блока 190099 контакторы на 32 А; при 230 В это около 7,4 кВт длительной нагрузки. Номинальный ток SGG 8000EHNA и SGG 8500EHNA Duplex по карточке — 33,9 А. Производитель заявляет совместимость для станций от 3 до 10 кВт, но постоянную нагрузку через блок разумно держать в пределах 32 А: пусковой бросок насоса или компрессора длится секунды, а нагреватели и котёл работают часами.

Отдельно про «блок АВР для TSS SGG 8000» — под этим индексом три станции: однофазный SGG 8000EHNA — блок 190099; трёхфазные SGG 8000EH3NA за 103 327 ₽ и SGG 8000EH3NUA за 111 398 ₽ — блок 190048 на 400 В или тот же 190099.

Инверторные и гибридные SGG

У инверторов с электростартером разъём тоже есть: SGG 4200Ei за 68 640 ₽, SGG 5000Ei за 78 240 ₽, SGG 5000ESi за 112 320 ₽ и SGG 7000Ei за 100 624 ₽ по карточкам берут блок 190099, гибридные DF 6500EHNA Duplex и DF 7000Ei — тоже. У SGG 6000ESi разъём указан без артикула, а SGG 10000Ei продаётся готовым комплектом «с блоком АВР». Отдельные блоки «для инверторных генераторов» — АВР-С 9000/230 арт. 190077 за 25 222 ₽ и 9000/230/400 арт. 190777 за 45 724 ₽ — привязывайте к модели по карточке. Чем инвертор отличается от обычной станции — в статье про инверторный генератор.

Блоки АВР-С для бензогенераторов SGG

Арт. 190099В наличии

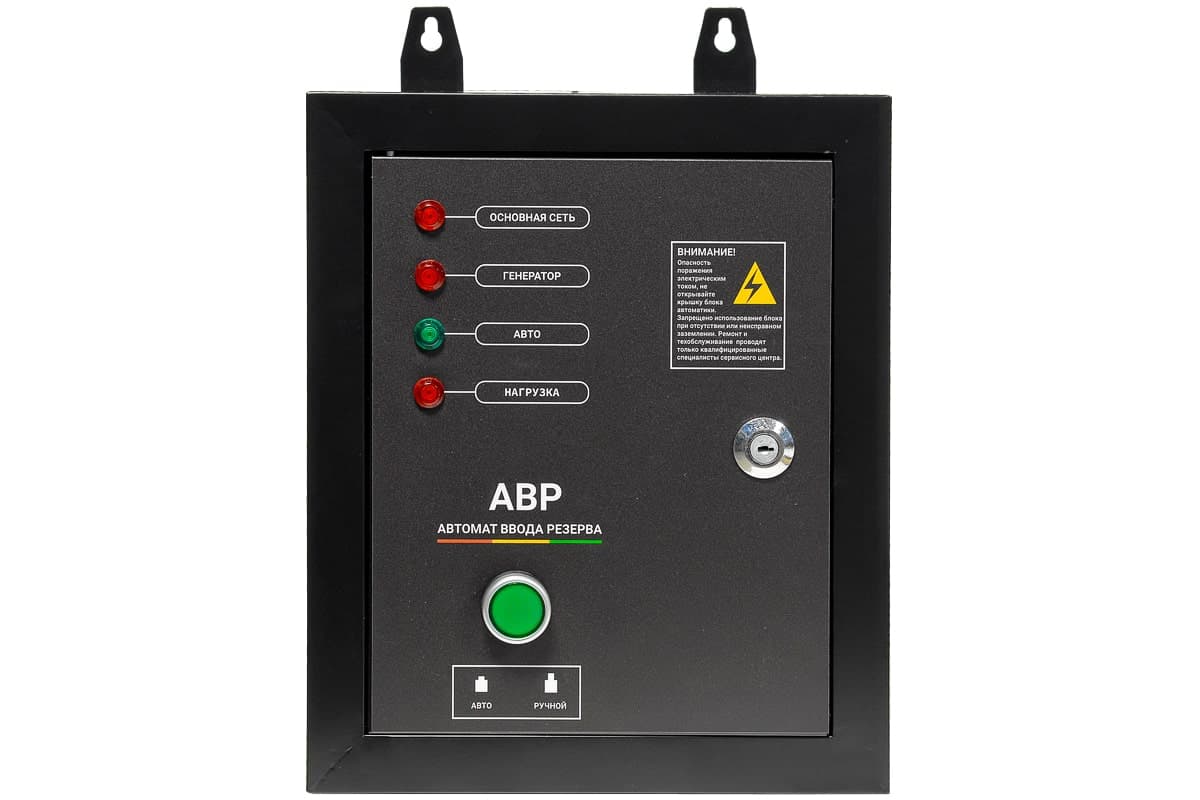

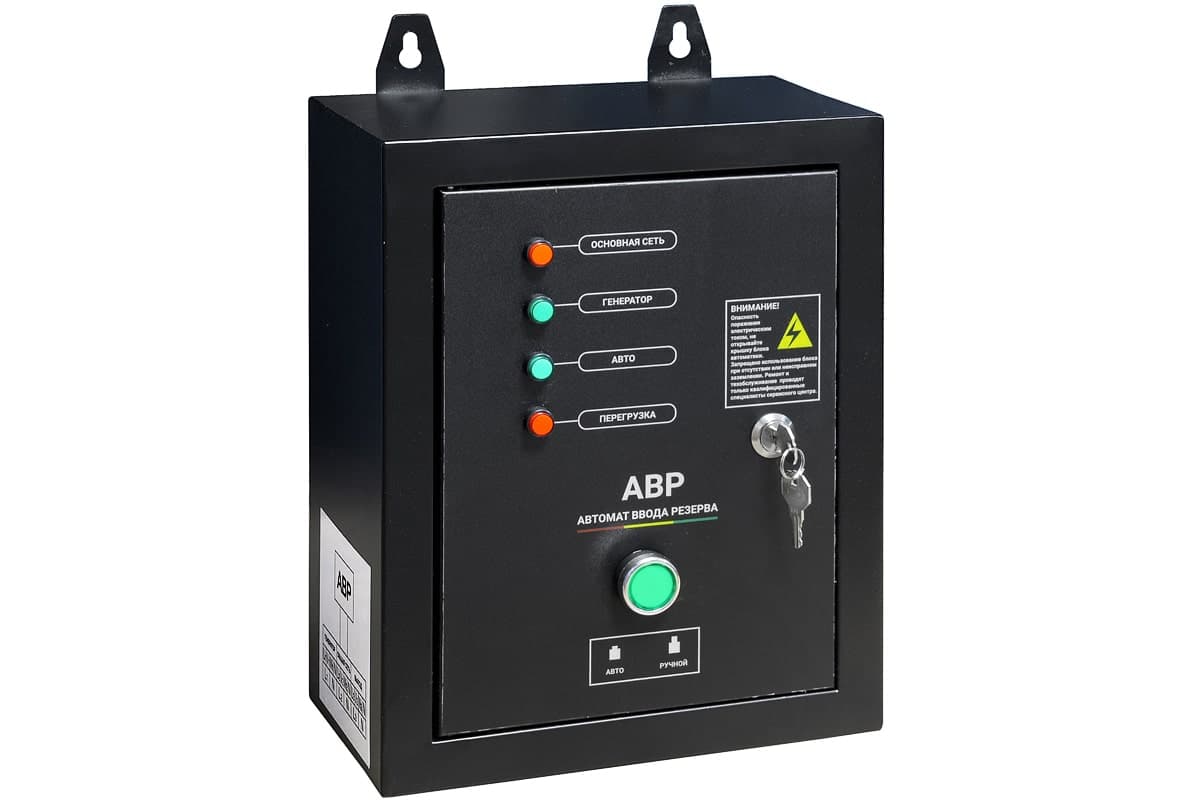

Блок АВР-С 8000/230/400

21 909 ₽24 896 ₽−12%/шт.

В корзину

Арт. 190048В наличии

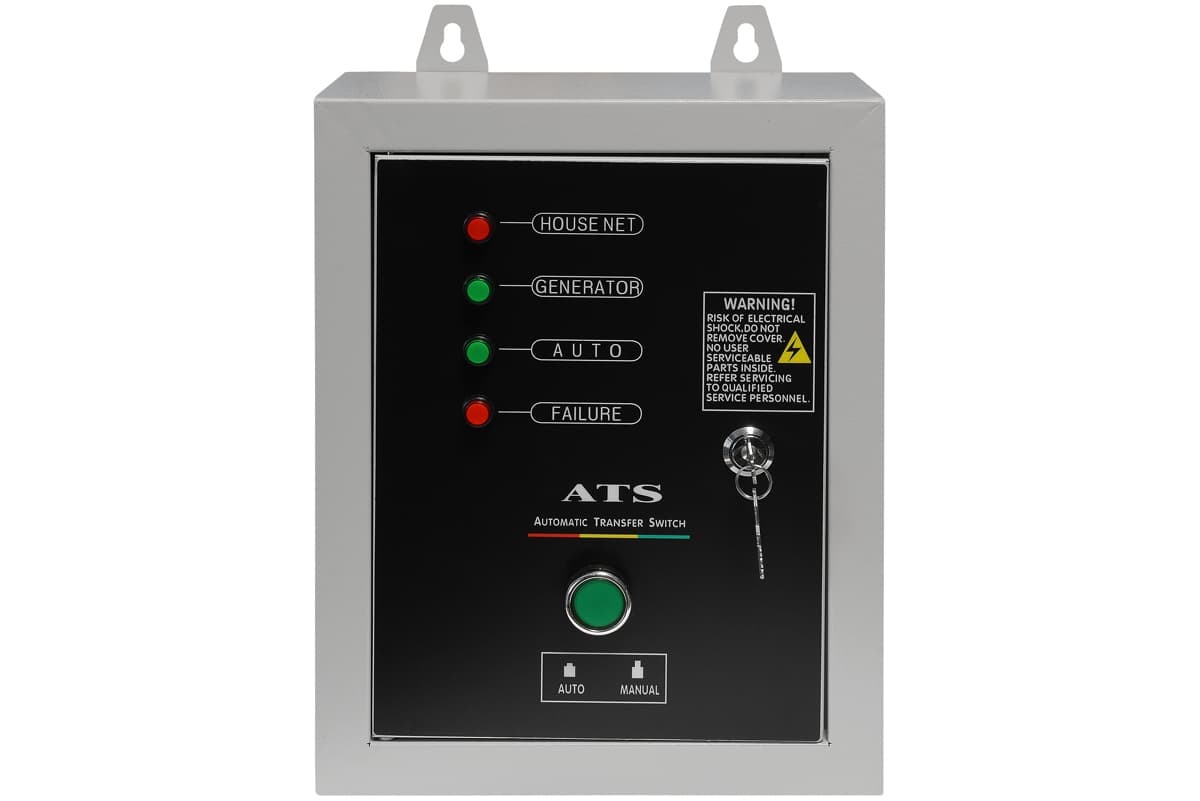

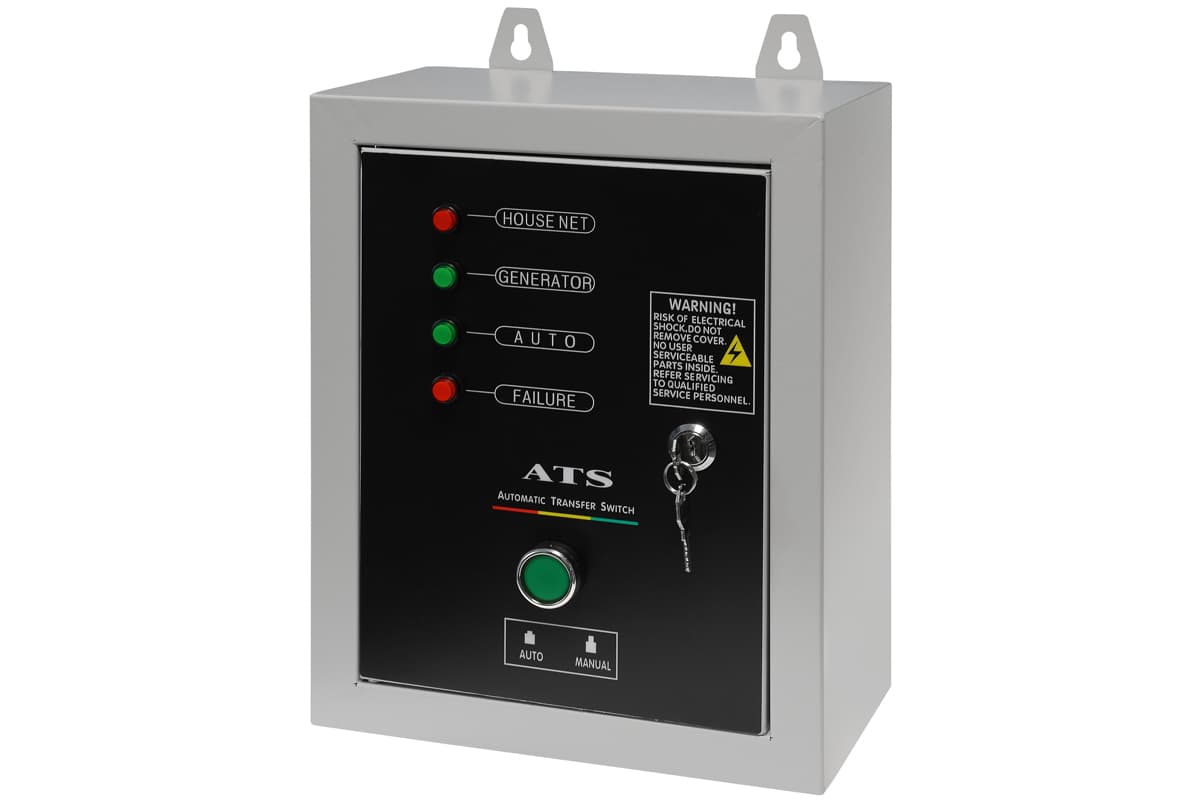

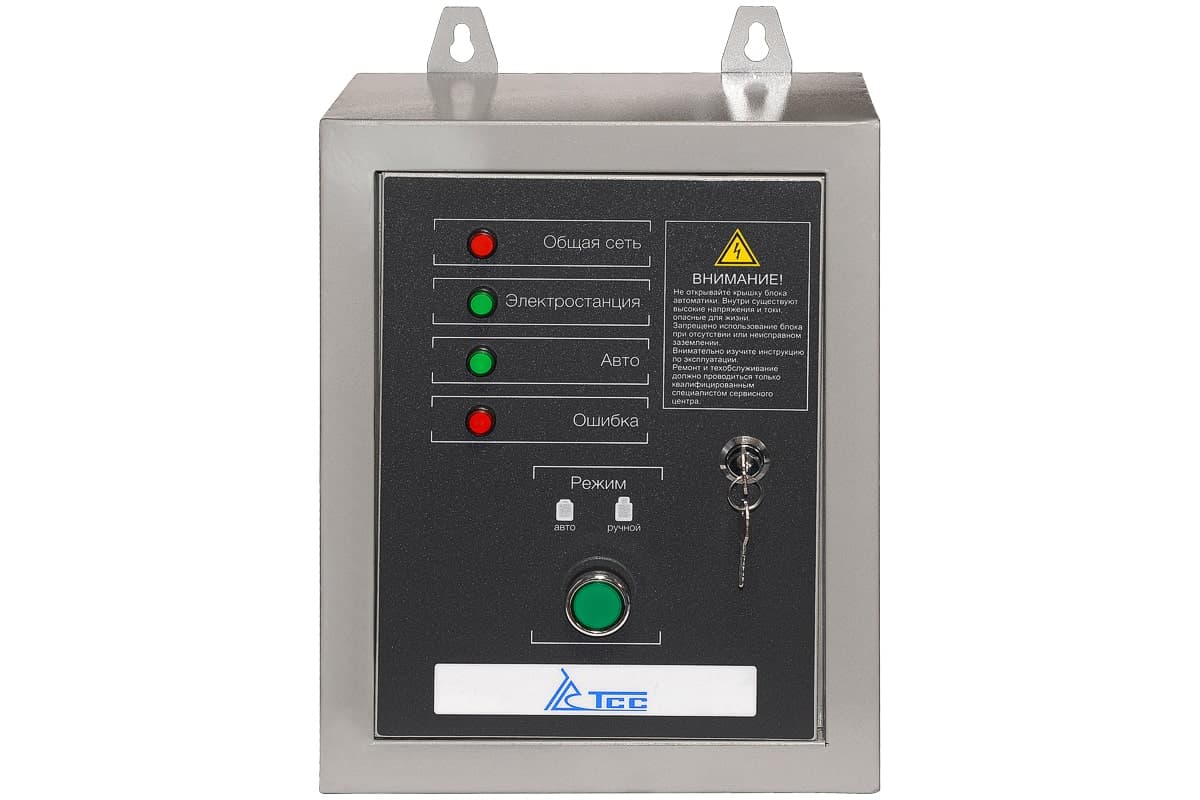

Блок АВР-С 9000/400

21 336 ₽24 245 ₽−12%/шт.

В корзину

Арт. 190026В наличии

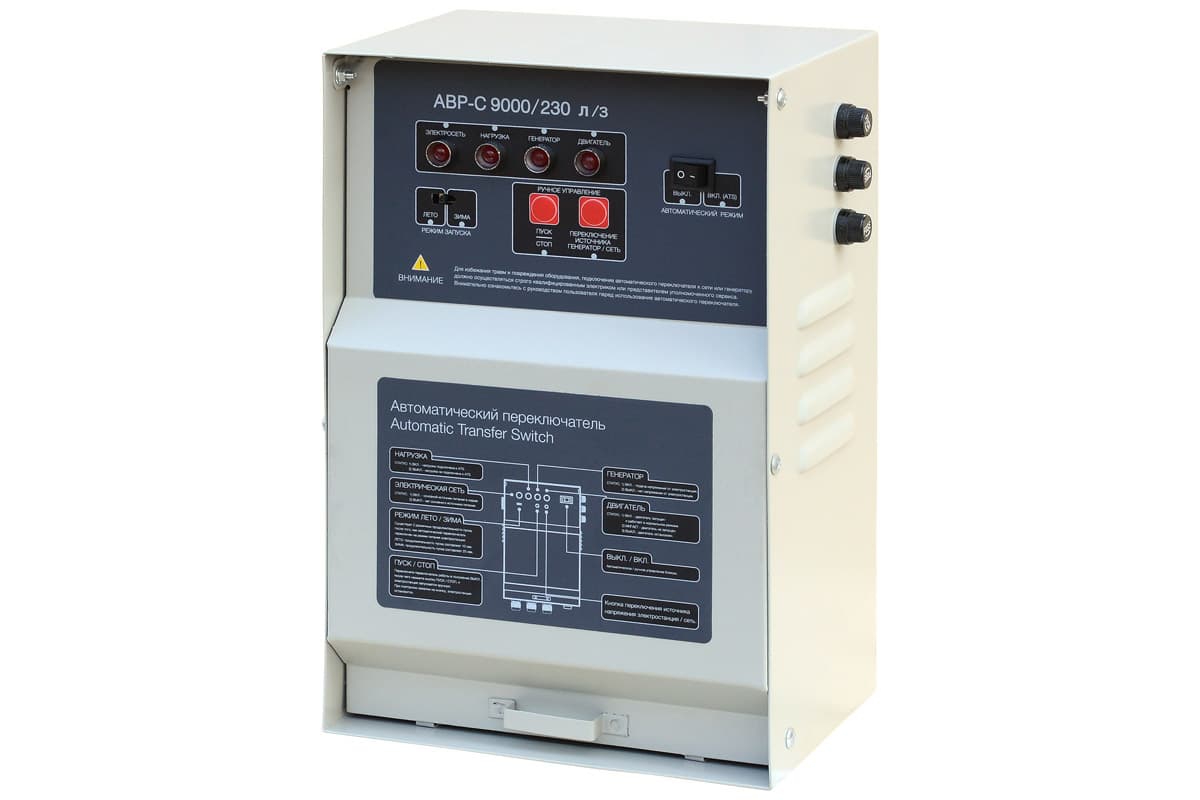

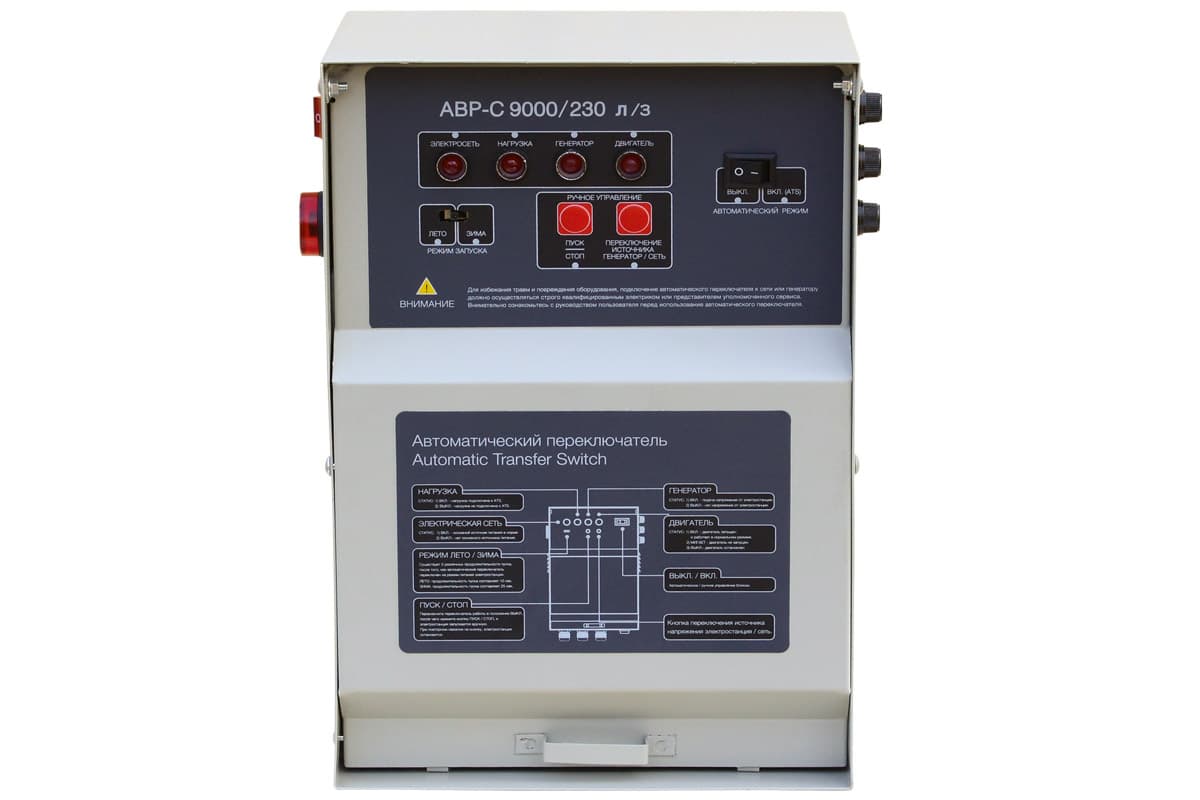

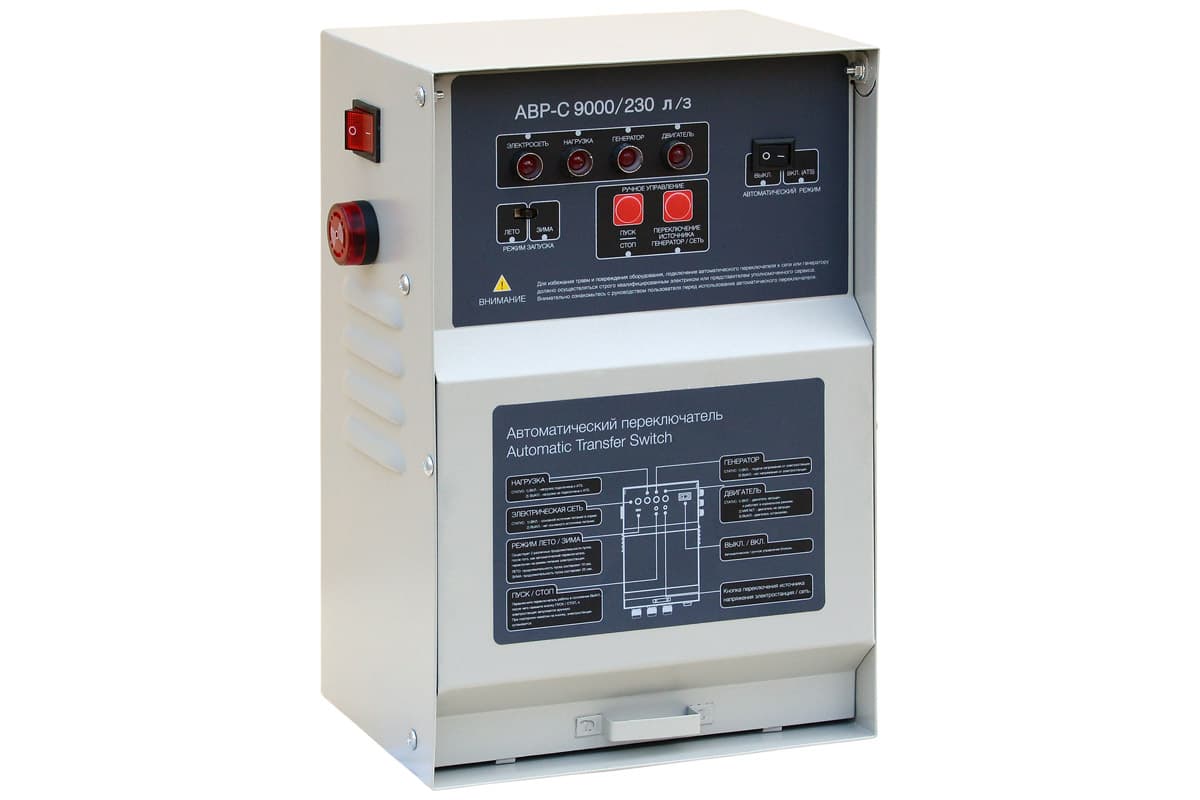

Блок АВР-C 9000/230 л/з

22 195 ₽25 222 ₽−12%/шт.

В корзину

Арт. 190006В наличии

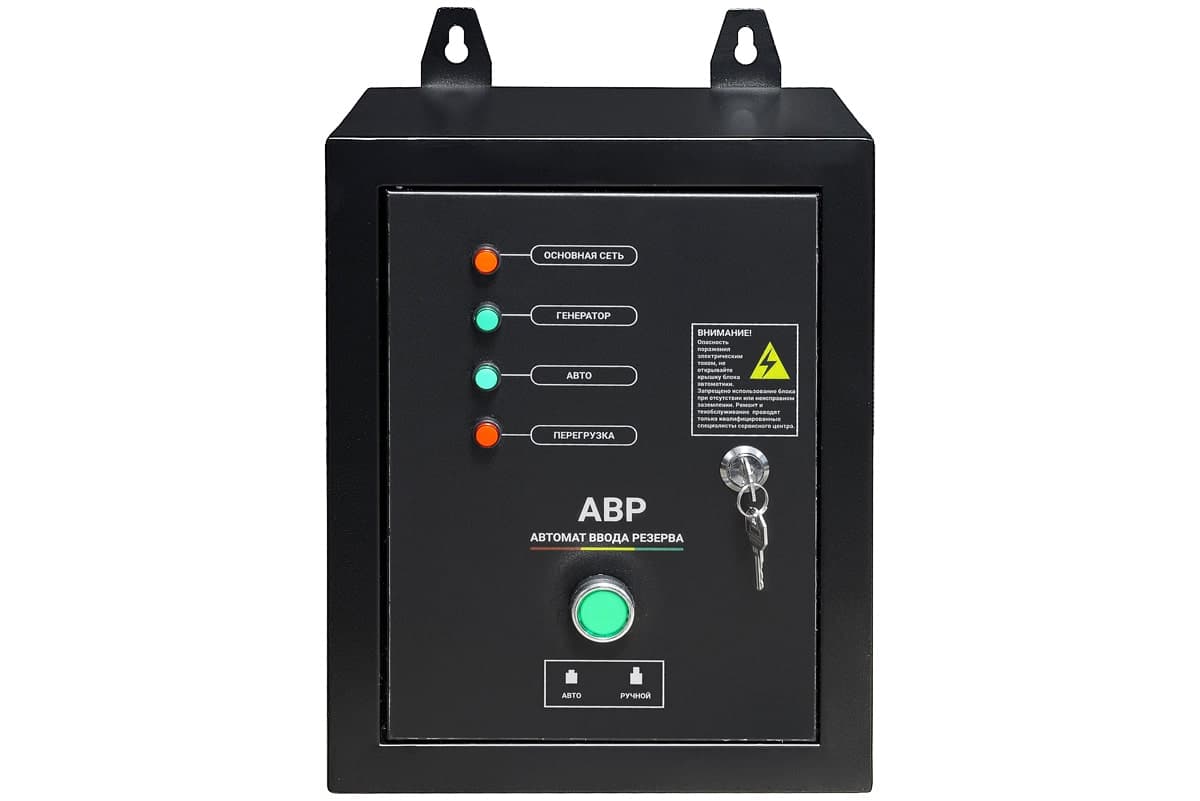

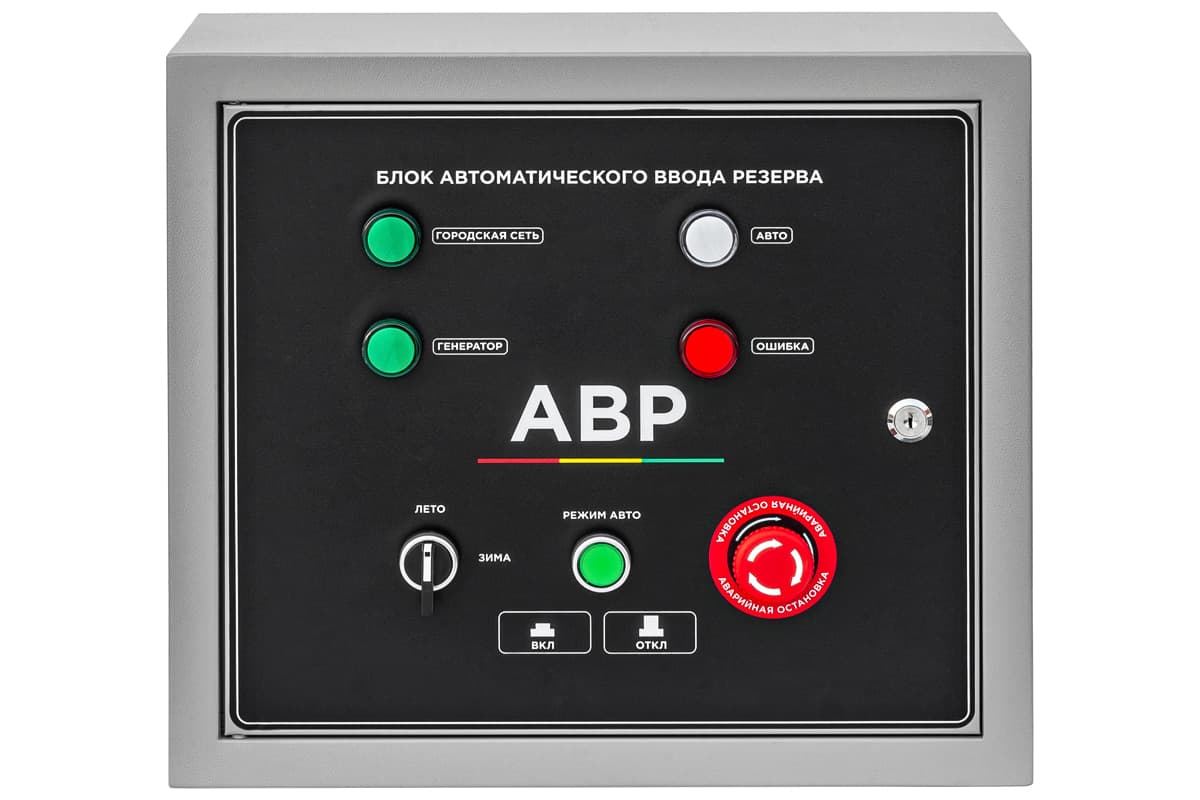

Блок АВР-С 10000/230

26 648 ₽30 282 ₽−12%/шт.

В корзину

Таблица совместимости: дизельные SDG и блок АВР

Для дизельных портативных станций блоки отдельные — в названии буква D. Блок для бензиновой станции на дизельную не ставят, даже если киловатты совпали: другая логика запуска и разъём.

Ещё четыре дизельных блока — АВР-С 8000D/230 и 8000D/400 арт. 190137 и 190138 за 23 806 и 19 342 ₽, АВР-С 11000D/230 и 11000D/400 арт. 190045 и 190046 по 24 408 ₽ — карточки текущих станций не упоминают: это блоки для SDG прошлых серий, их подбирают по паспорту станции.

Сравните SDG 5500EHA за 125 760 ₽ и SDG 7000EHA за 140 800 ₽: мощность почти одинаковая, а блоки разные — 190139 за 41 575 ₽ против 100028 за 26 270 ₽. Разницу в 15 000 ₽ на автоматике стоит учесть ещё при выборе станции; бензин или дизель для портативной станции — в статье бензиновый или дизельный генератор.

Блоки АВР-С для дизельных станций SDG

Арт. 190139В наличии

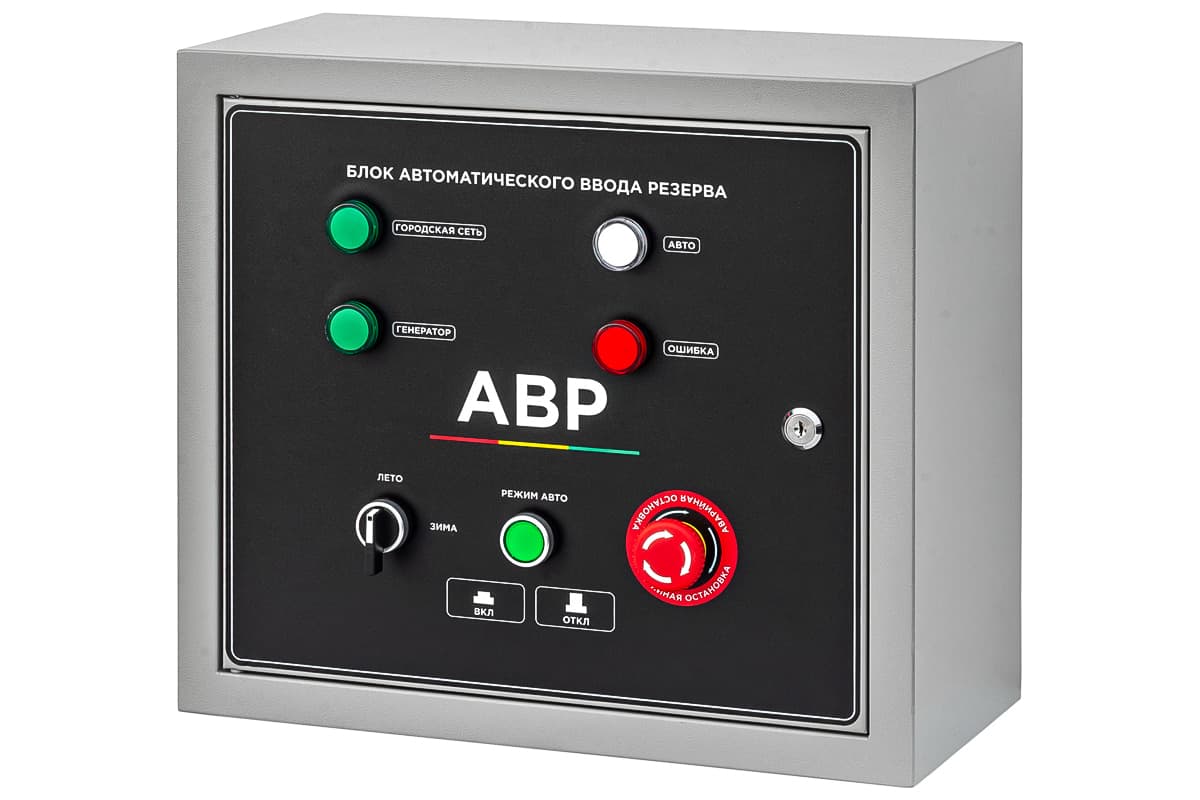

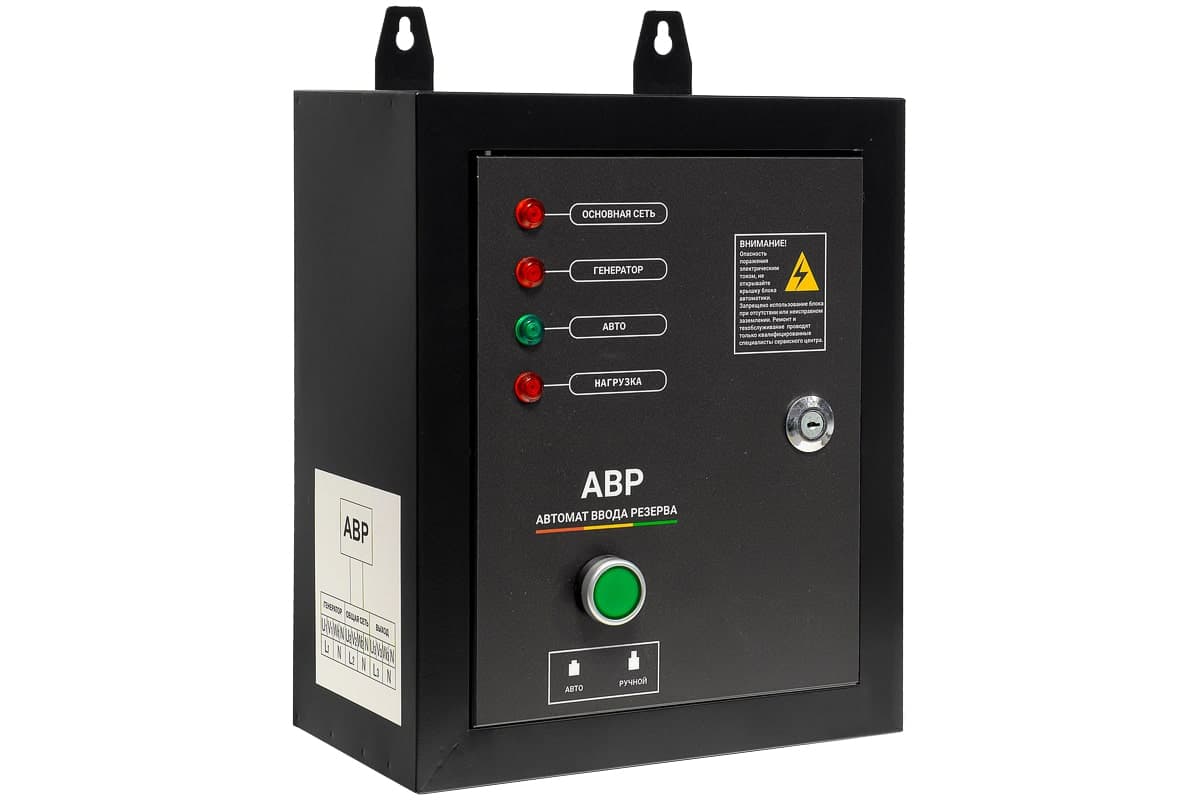

Блок АВР-С 9500D/230/400

36 586 ₽41 575 ₽−12%/шт.

В корзину

Арт. 100028В наличии

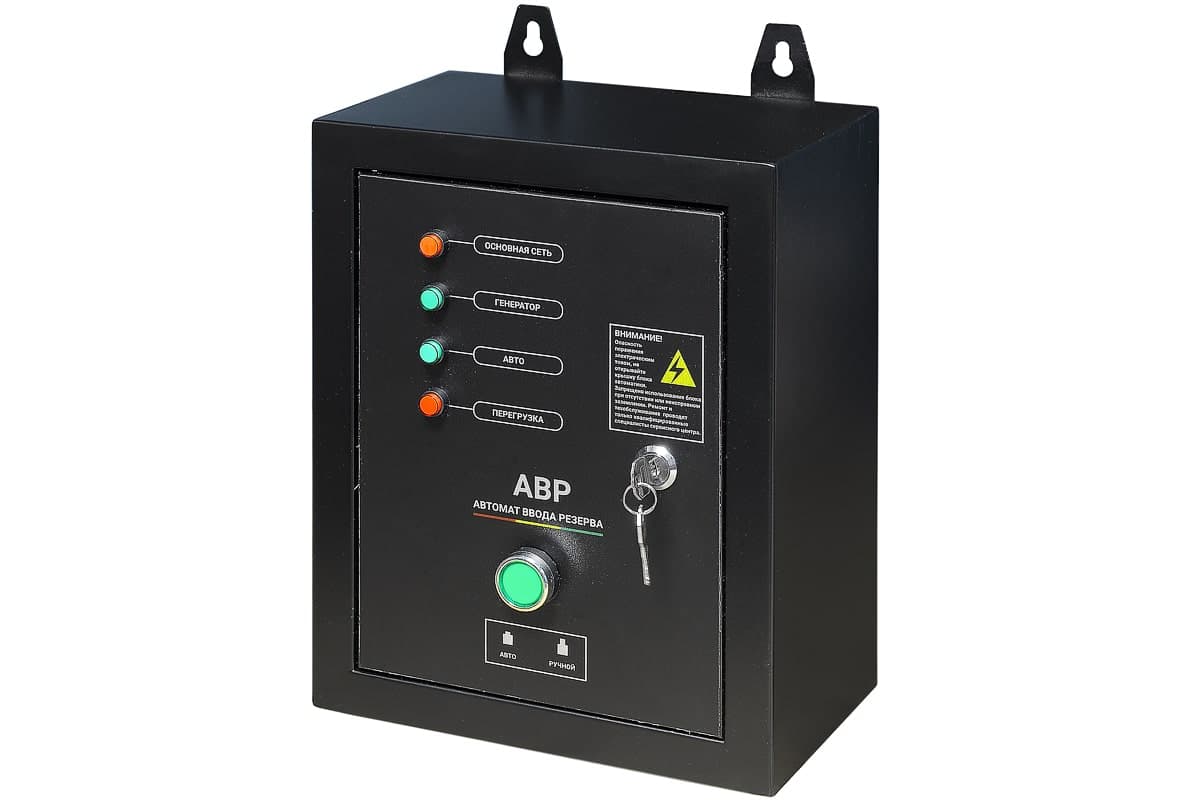

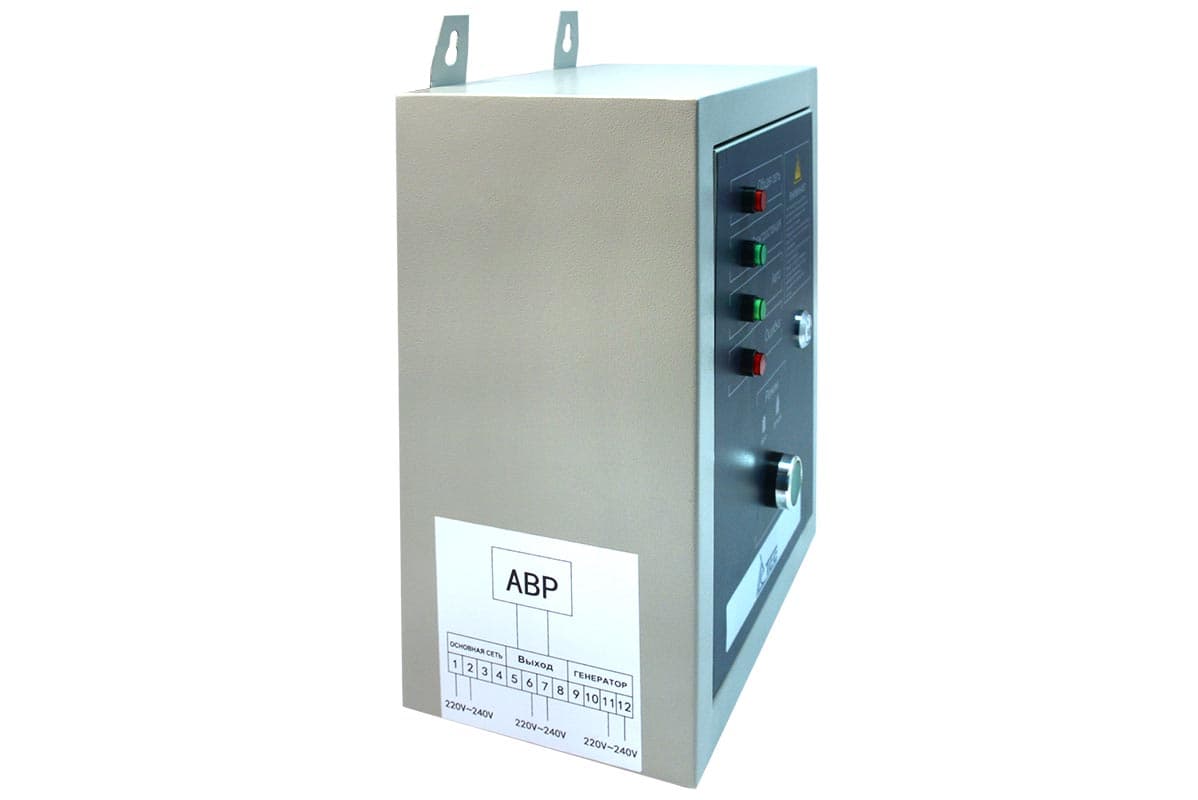

Блок АВР-С 9000D/230/400

23 118 ₽26 270 ₽−12%/шт.

В корзину

Арт. 190033В наличии

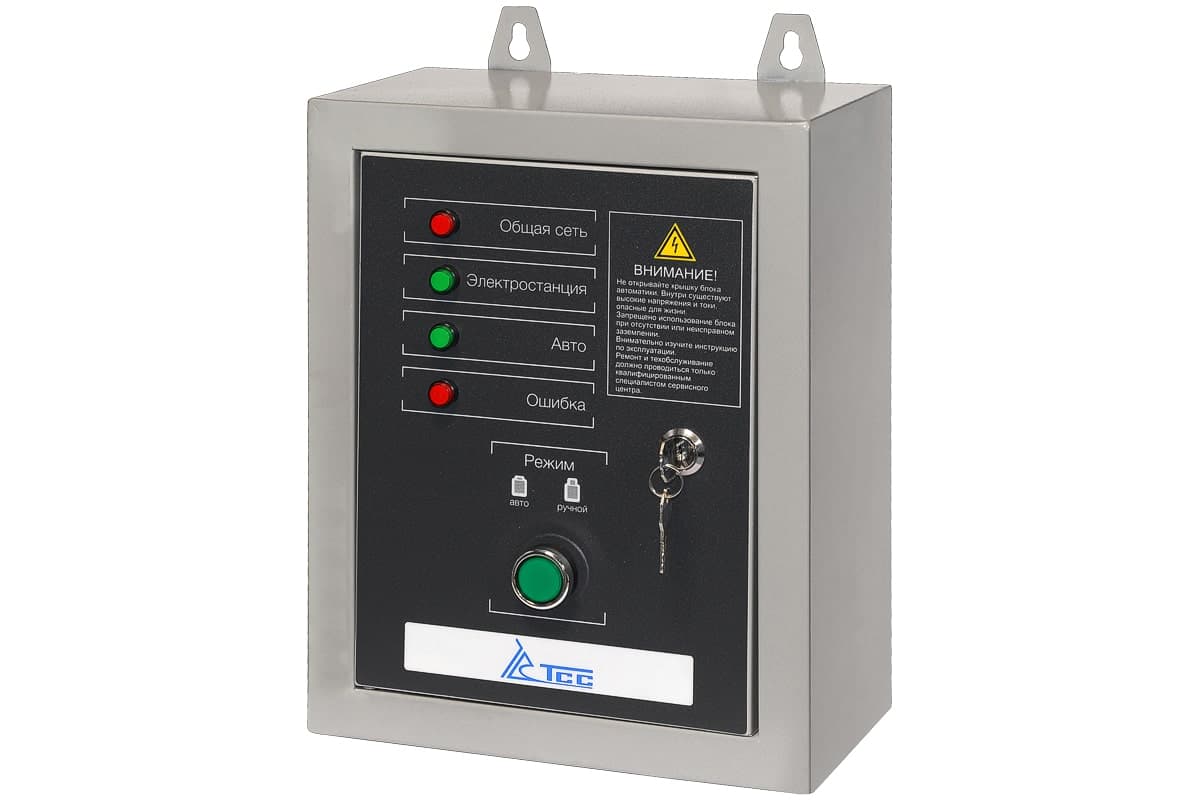

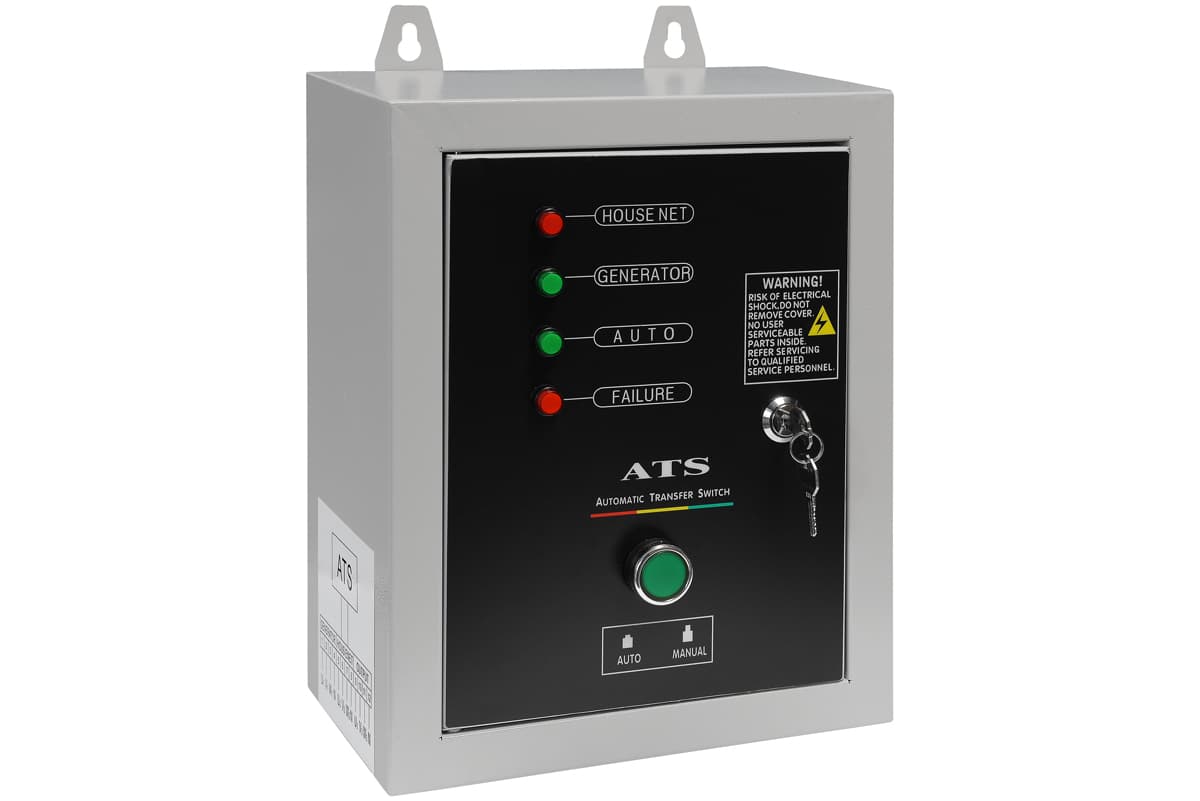

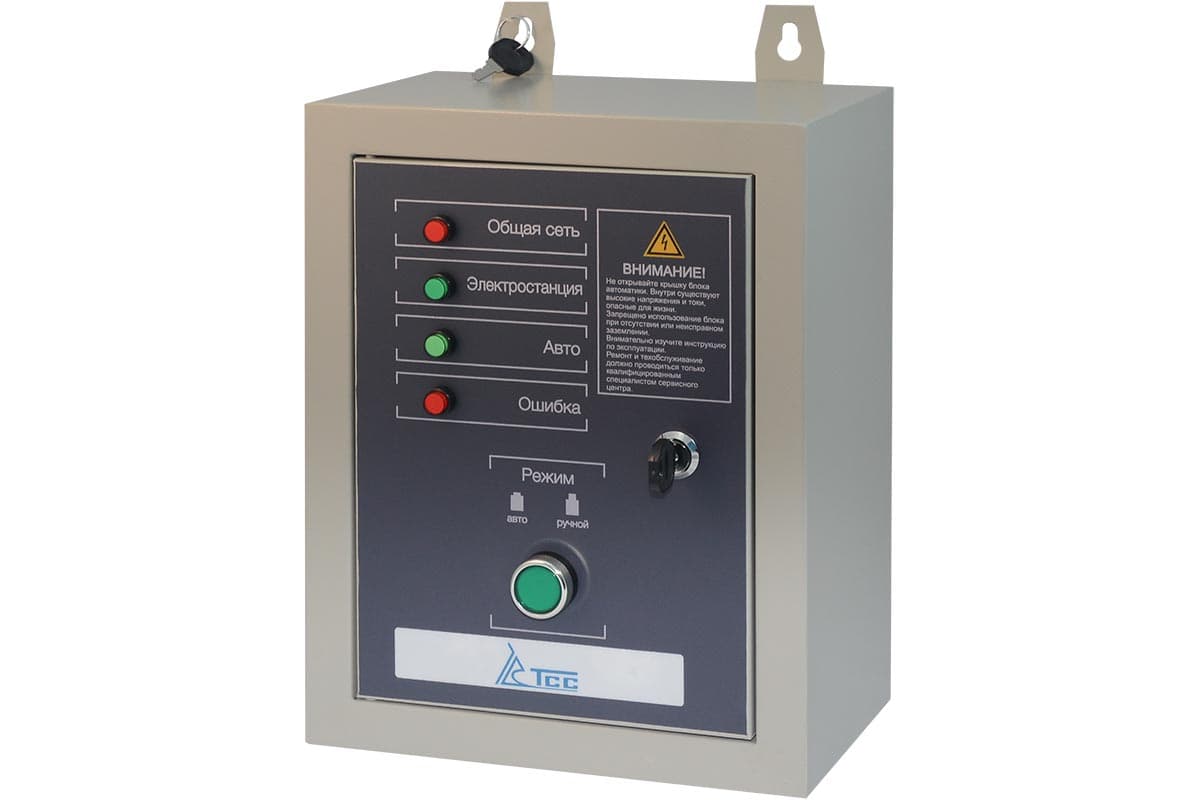

Блок АВР-С 9000D/230

21 150 ₽24 034 ₽−12%/шт.

В корзину

Арт. 190095В наличии

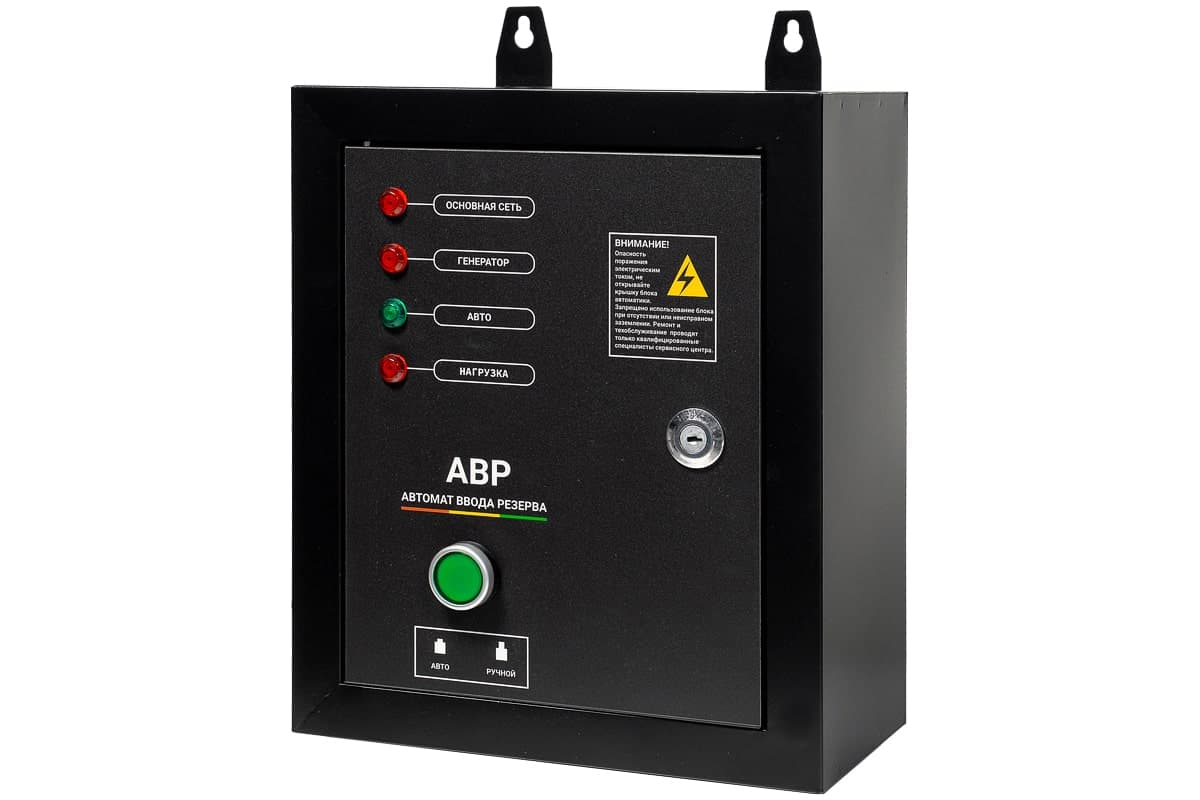

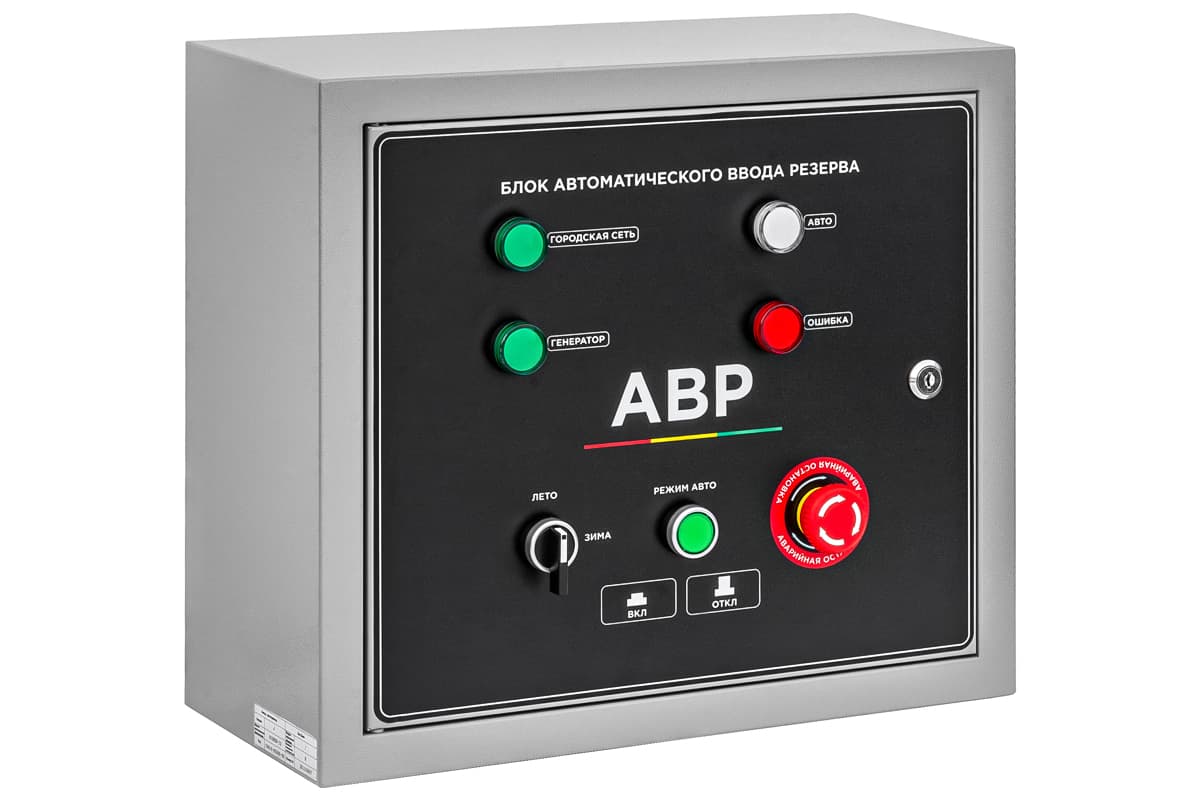

Блок АВР-С 14000D/230/400

23 944 ₽27 210 ₽−12%/шт.

В корзину

Что входит в комплект блока АВР-С и что докупать

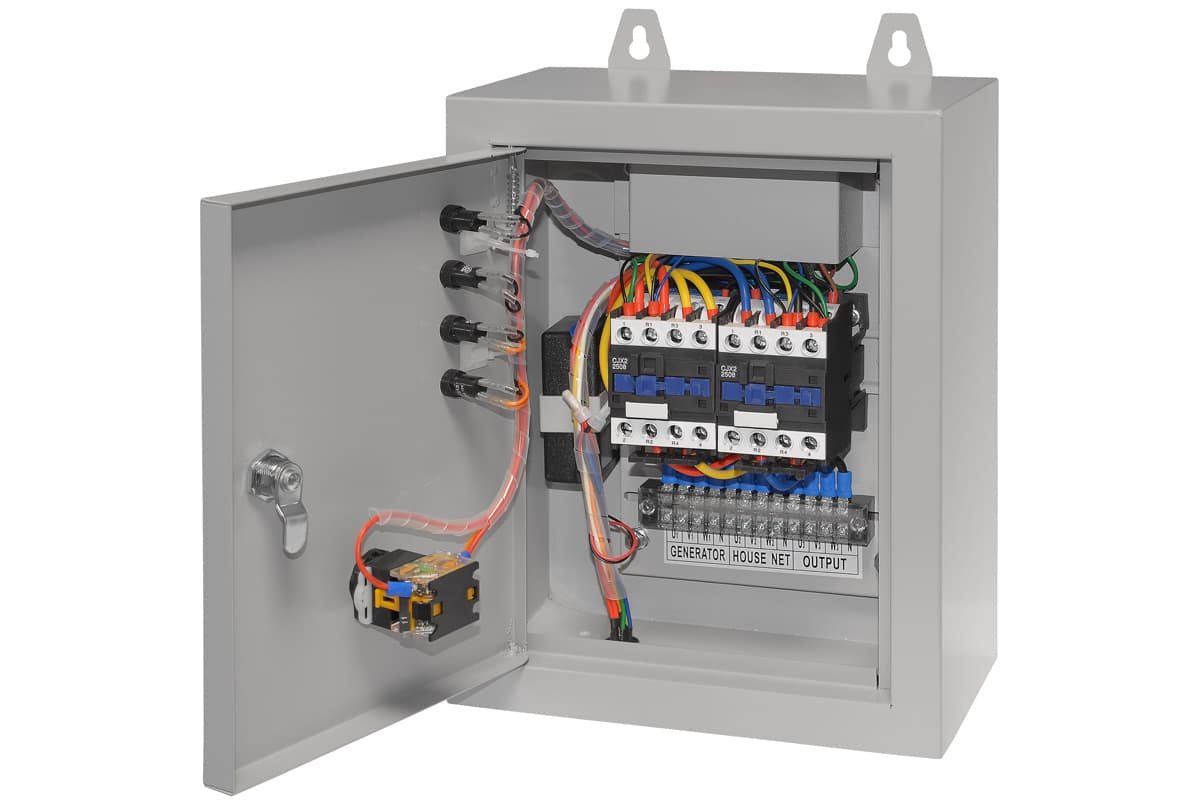

Блок АВР-С — пластиковый или металлический корпус 250×140×380 мм массой 4,5–6 кг у контакторных версий и 430×400×200 мм массой 13–14,5 кг у версий на рубильнике 100 А. Внутри:

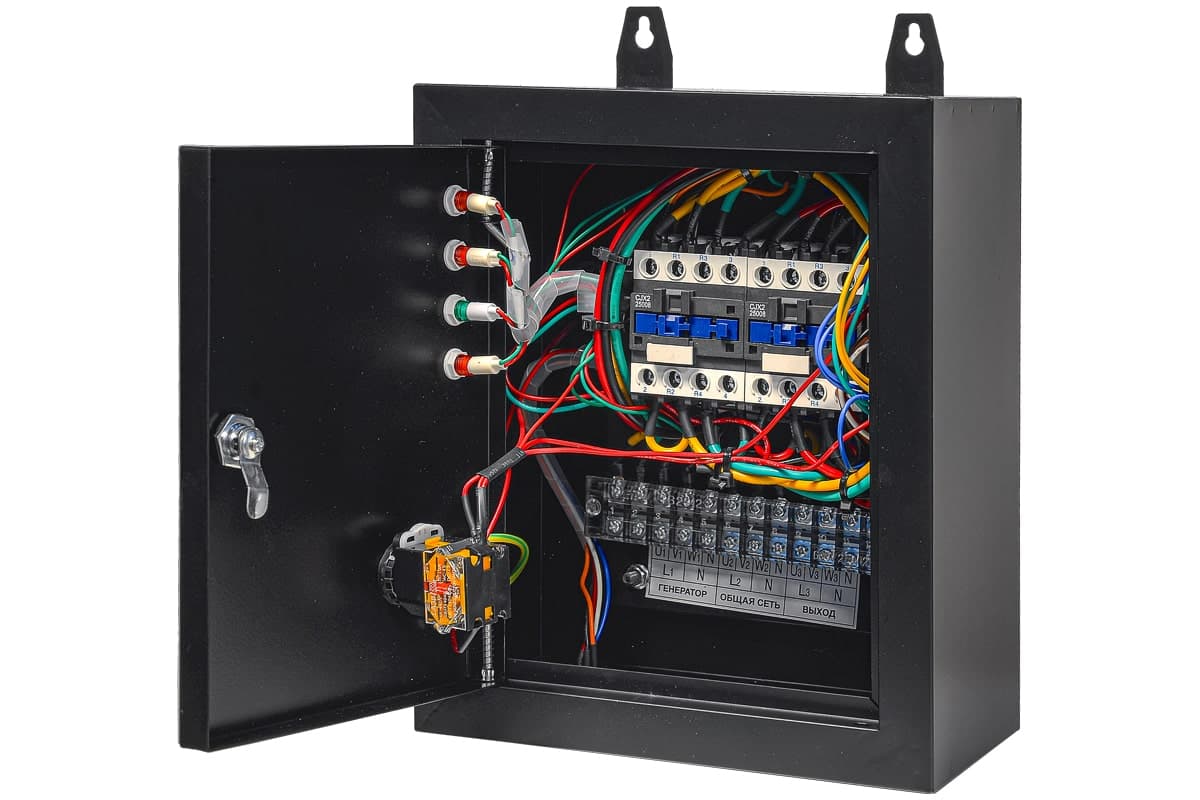

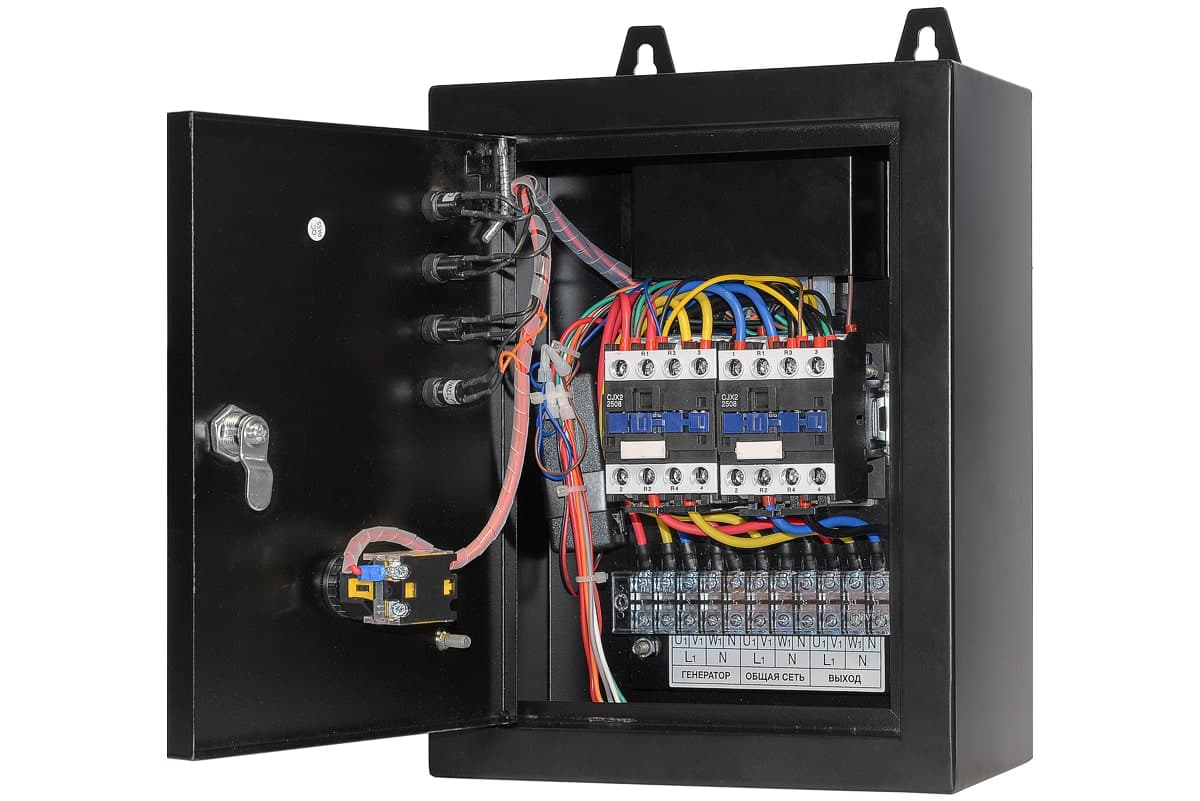

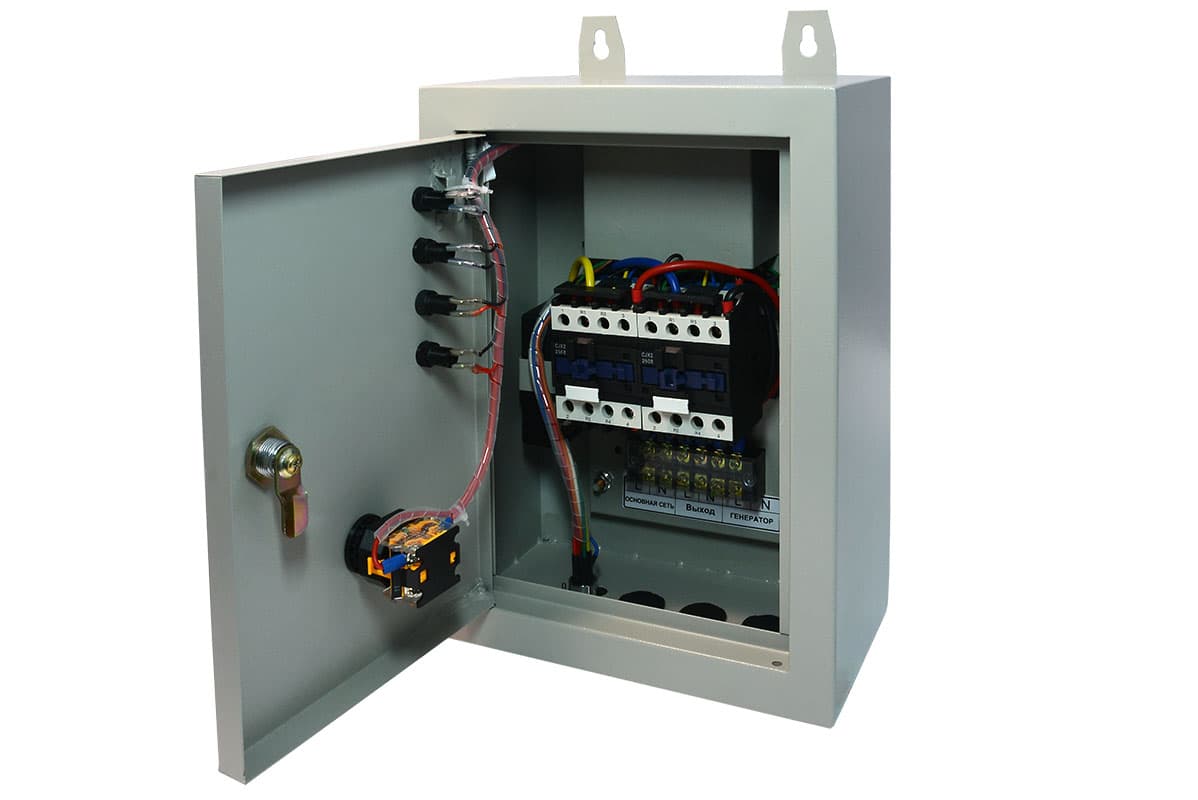

• Силовая часть. Два контактора — на 18, 25 или 32 А в зависимости от модели — либо один реверсивный рубильник на 63 или 100 А. Контакторы коммутируют ввод сети и ввод генератора так, что одновременно замкнуты быть не могут; рубильник делает то же самое механически. У однофазных дизельных блоков 8000D/230 и 11000D/230 — один контактор на 32 А.
• Контроль сети и управление станцией. Схема следит за напряжением на вводе, выдерживает паузы и по кабелю управления даёт станции команды «пуск» и «стоп». Параметров реле контроля напряжения в карточках блоков АВР-С нет — считайте, что блок реагирует на пропадание сети; если на вашей линии напряжение регулярно проседает, этот вопрос стоит задать менеджеру отдельно.

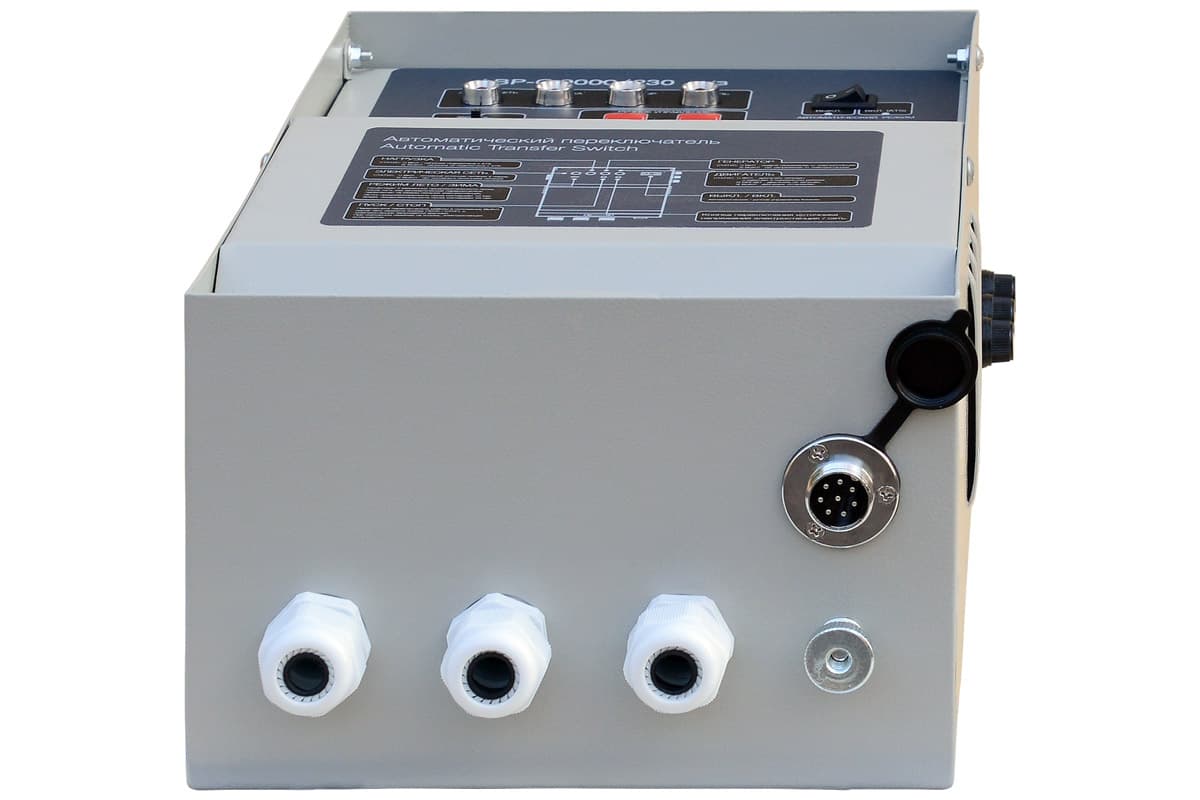

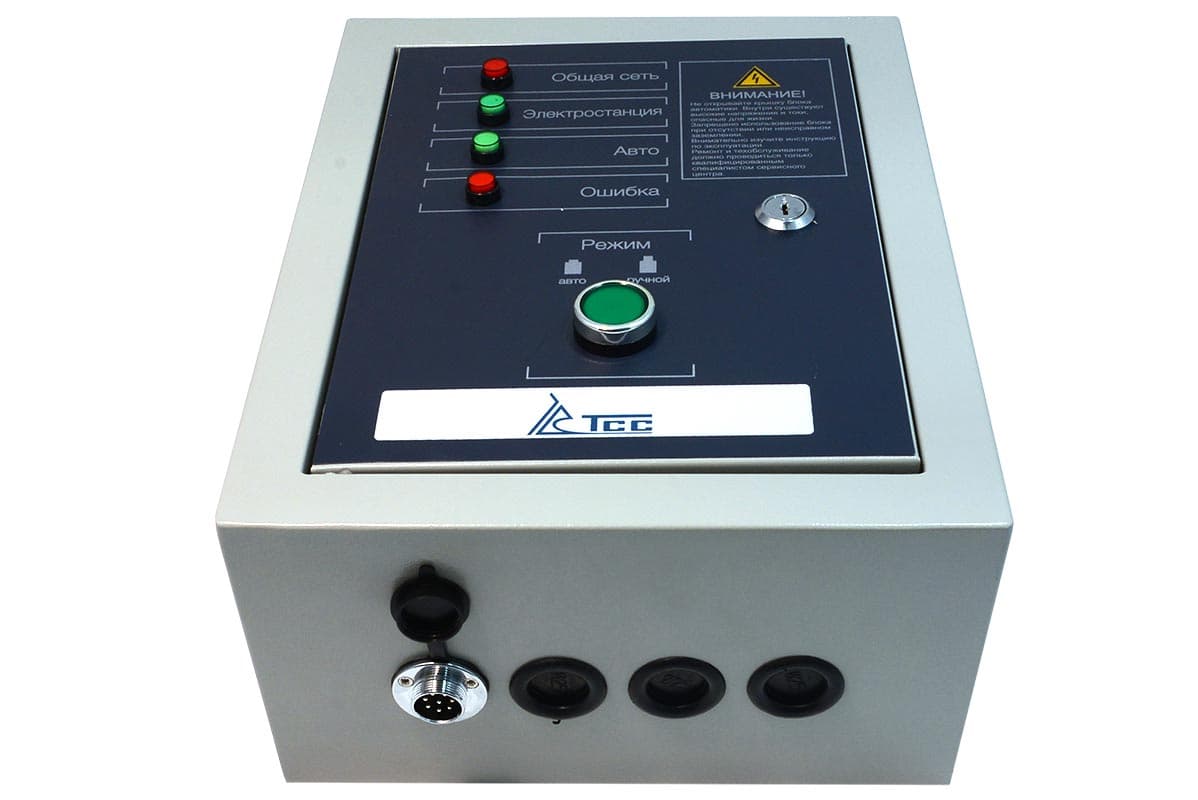

• Разъём под кабель управления. Их два типа: для блоков семейства АВР-С 9000 это 8-контактный разъём, для АВР-С 12000 и 17000 — другой. Запасные разъёмы продаются отдельно за 1 230 и 1 453 ₽.

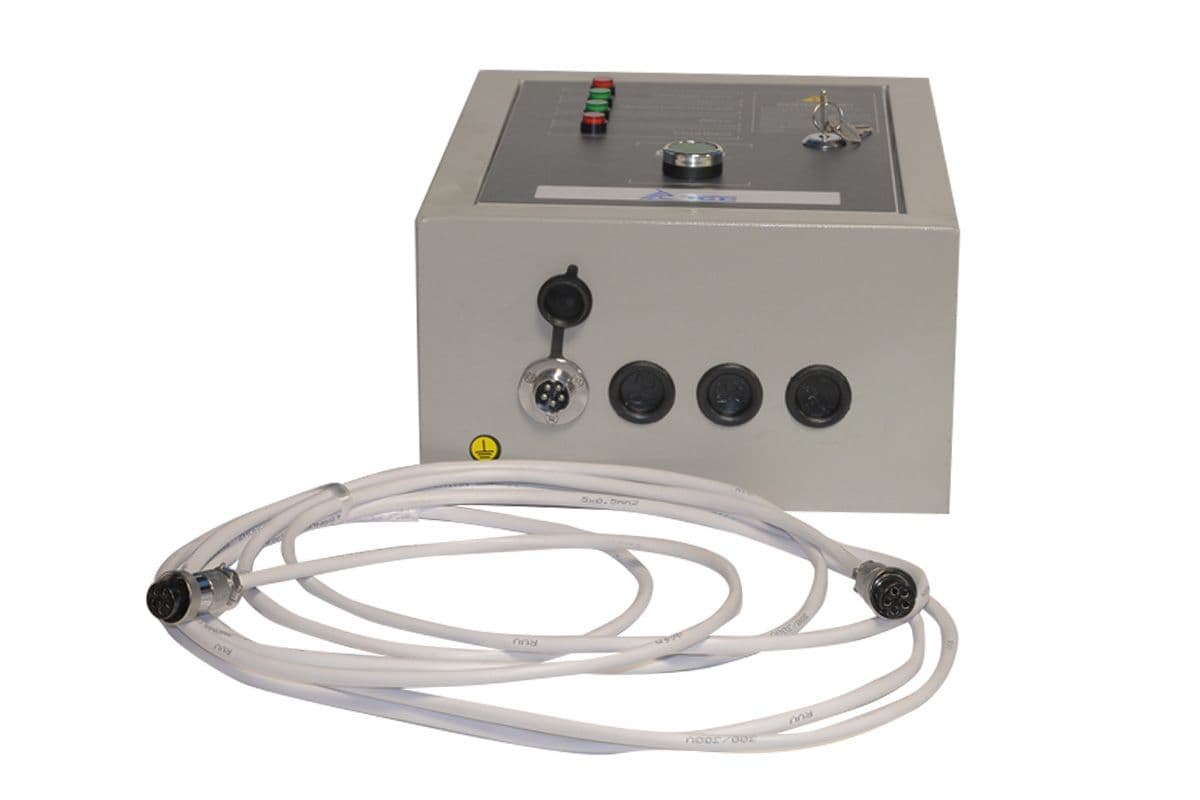

Кабель управления в каталоге выставлен отдельными позициями, поэтому его длину выбирают под трассу от щита до станции: для блоков АВР-С 9000 — 20 м за 9 275 ₽ и 30 м за 9 648 ₽, для АВР-С 12000 и 17000 — 30 м за 12 692 ₽ и 40 м за 16 760 ₽. Входит ли в коробку с блоком кабель какой-то базовой длины — смотрите в карточке конкретного блока; при заказе лучше сразу назвать расстояние до генератора.

Чего в блоке нет и что считать отдельно:

• силовой кабель от генератора до блока и от блока до щита — сечение по току станции;
• автомат защиты на линии генератора, если он не предусмотрен на самой станции;
• зарядное для аккумулятора станции: в карточках блоков АВР-С, в отличие от шкафов Standart для дизельных электростанций, оно не указано, а станция неделями стоит в дежурном режиме, и с севшей батареей автозапуск не сработает. Какой аккумулятор нужен и как его держать заряженным — в статье аккумулятор для генератора.

Все блоки, кабели и разъёмы — в разделе АВР и системы автоматики для портативных станций. Для дизельных электростанций от 8 кВт с контроллером действуют другие правила подбора — по току, с реле контроля напряжения и зарядным в шкафу; они разобраны в статье АВР для генератора: как выбрать.

Генератор «с АВР» или блок отдельно

В каталоге у большинства станций с разъёмом автоматики есть вторая карточка — с приставкой «с АВР»: SGG 8000EHNA с АВР, SGG 6000EHNA Duplex с АВР, SGG 6000EH3NA с АВР, SGG 8000EH3NA с АВР, SGG 9000ELA с АВР, SGG 10000EHA и 10000EH3A с АВР, SGG 12000EHLA и 12000EH3LA с АВР, SGG 16000EH3LA и 18000EH3LA с АВР; из дизельных — SDG 5500EHA, 7000EHA, 7000EH3A, 7500EH3A и 14000EHA с АВР. Все они — с ценой по запросу.

Юрлицам комплект удобнее одной позицией в спецификации со степенью автоматизации 2 — важно, когда автозапуск прописан в техзадании. Для частного дома чаще берут генератор, а блок добавляют через сезон, когда отключения начинают случаться без хозяев. Готовые варианты собраны в подборке бензогенераторы с автозапуском; дизельные портативные станции — в разделе портативные дизельные генераторы, юридическим лицам действуют скидки до 30%.

Готовые комплекты «с АВР»

Арт. 033527В наличии

Бензогенератор TSS SGG 8000EHNA с АВР

Цена по запросу

Запросить цену

Арт. 033522В наличии

Бензогенератор 6 кВт TSS SGG 6000EHNA Duplex с АВР

Цена по запросу

Запросить цену

Арт. 033529В наличии

Бензиновый генератор 7,8 кВт TSS SGG 8000EH3NA с АВР

Цена по запросу

Запросить цену

Арт. 033537В наличии

Дизель генератор TSS SDG 5500EHA с АВР

Цена по запросу

Запросить цену

Подключение к щиту дома: порядок и ограничения

Порядок, который нужно понимать заказчику, чтобы проверить работу монтажника:

1. Место блока — рядом с вводным щитом, после вводного автомата и счётчика; контакторный блок весит около 5 кг, версия на рубильнике 100 А — 13 кг.
2. Три силовые линии. Ввод сети — в блок; от генератора — вторая линия с автоматом защиты; из блока — в щит. Обычно на генератор переводят не весь дом, а выделенную группу — котёл, насос, холодильник, свет: SGG 6000EHNA Duplex даёт 6 кВт, электроплита с бойлером съедят их вдвоём. Как собрать и посчитать группу — в статье как рассчитать мощность генератора для дома.
3. Нейтраль и заземление. От генератора дом отделяется от сети и по фазам, и по нулю; станции нужен свой контур — см. заземление генератора.
4. Кабель управления от блока к разъёму на панели генератора, проложенный отдельно от силовых линий.
5. Подготовка станции по инструкции: топливо, масло, заряженный аккумулятор, кран открыт, переключатели в положении для работы от АВР.
6. Проверка — имитация пропадания сети вводным автоматом: станция заводится, прогревается, принимает нагрузку, после возврата сети глушится сама.

Как выглядят схемы через рубильник и через АВР для однофазного и трёхфазного дома и почему вариант «через розетку» запрещён — в статье как подключить генератор к дому. Если дом трёхфазный, а генератор однофазный, это отдельный случай, разобранный в статье однофазный или трёхфазный генератор.

Что происходит при отключении света: по шагам

1. Пропало напряжение. Блок выдерживает несколько секунд, отсекая «моргание» сети, иначе станция запускалась бы по каждому провалу.
2. Команда на пуск. По кабелю управления блок замыкает цепь стартера; если двигатель не схватил — повторная попытка.
3. Прогрев. Несколько десятков секунд без нагрузки, пока двигатель выходит на обороты и напряжение стабилизируется.
4. Переключение. Контакторы или рубильник отключают ввод сети и подключают генератор — в доме появляется свет.
5. Возврат сети. Блок убеждается, что напряжение устойчиво, переводит дом на сеть, даёт станции остыть без нагрузки и глушит её.

Весь цикл от пропадания сети до света в доме обычно занимает от нескольких десятков секунд до пары минут; точные выдержки зависят от настроек блока, температуры и аккумулятора. Отсюда два следствия. Компьютер, роутер и котёл с электроникой за это время отключатся — для них ставят небольшой ИБП; когда достаточно ИБП, а когда нужен генератор, разобрано в статье ИБП или генератор для дома. Зимой пауза длиннее: холодный двигатель заводится неохотно, на морозе падает ёмкость аккумулятора — подготовка станции к зимнему дежурству описана в статье бензогенератор зимой.

Автономность — отдельный предел автоматики. SGG 6000EHNA Duplex с баком 25 л работает на 75% нагрузки 9,19 часа, после чего остановится независимо от того, вернулась сеть или нет. Если отключения на вашей линии длятся сутками, автозапуск не отменяет визита к станции для дозаправки.

Чек-лист перед заказом блока АВР

1. В карточке генератора есть электростартер и строка «Автозапуск (АВР)» с артикулом блока — заказываете его.
2. Напряжение блока совпадает со станцией: 400/230 В — трёхфазный блок, 230 В — однофазный или универсальный 190099.
3. Длительная нагрузка не превышает ток контакторов: 25 А — около 5,7 кВт, 32 А — около 7,4 кВт при 230 В.
4. Трасса до генератора измерена, кабель управления нужной длины в заказе; решено, как держать аккумулятор заряженным.
5. Электроника защищена ИБП; монтаж и тестовое отключение — с электриком, настройку можно заказать как услугу автоматизация и АВР.

И про термины: строка «Регулятор напряжения: AVR» в карточке любого SGG — не автозапуск, а регулятор внутри альтернатора; он есть и у SGG 2800N без электростартера. Разница разобрана в статье регулятор напряжения AVR и АВР резерва.
