Как подключить генератор к дому: розетка, реверсивный рубильник, АВР

Подключить генератор к дому можно тремя способами: переноской к отдельным приборам, через ручной реверсивный рубильник на вводе или через блок АВР, который переключает дом сам. Первый способ не требует вмешательства в щит, но питает только то, что дотянулось до удлинителя; второй и третий питают весь дом, и для них нужен коммутационный аппарат, который физически исключает одновременное соединение сети и генератора. Четвёртого способа — «вилка в розетку» — не существует: это не схема, а авария.

Почему нельзя «в розетку»

Самодельный шнур с двумя вилками, воткнутый одним концом в генератор, другим в розетку дома, встречается до сих пор. Идея понятна: генератор через розетку «зальёт» напряжение во всю домовую проводку. Так и произойдёт — а вместе с домом напряжение уйдёт по вводному кабелю на улицу, в отключённую линию, в трансформатор и на соседей.

Дальше — только три схемы, у которых такой разрыв есть.

Схема 1. Переноска к отдельным приборам

Самая простая: генератор стоит на улице, от его розетки идёт удлинитель, к нему подключают холодильник, котёл, телевизор, зарядки. Домовой щит не трогают, вводной автомат остаётся как есть. Разрыв между сетью и генератором обеспечен тем, что генератор к домовой проводке не подключён вовсе.

Что нужно, чтобы эта схема была безопасной:

• удлинитель с сечением жил под ток нагрузки и длину — тонкий бытовой шнур на 20 метрах при 2–3 кВт греется;
• заземление корпуса генератора по руководству производителя — у портативных станций для этого есть клемма;
• защита: генератор должен иметь собственный автомат или УЗО, либо на переноске ставится переносное УЗО;
• котёл с электроникой подключают только к генератору с чистой синусоидой или через стабилизатор — подробности в статье про инверторный генератор.

Ограничение схемы — не мощность, а география: розетки в доме остаются мёртвыми, свет тоже. Для дачи на выходные и станции класса TSS SGG 2800N на 2,8 кВт с ручным стартером этого достаточно. Для дома с насосом и отоплением, где отключения длятся сутками, — нет.

Схема 2. Ручной реверсивный рубильник

Реверсивный, он же перекидной, рубильник имеет три положения: I — дом питается от сети, 0 — всё отключено, II — дом питается от генератора. Перевести рукоятку из I в II, минуя 0, механически невозможно, поэтому сеть и генератор никогда не встречаются. Это и есть тот самый разрыв.

Ставится он в щите после вводного автомата: вход I — от счётчика, вход II — от розетки генератора через отдельный кабель и автомат, выход — на все групповые автоматы дома. При отключении сети хозяин заводит станцию, ждёт прогрева, переводит рукоятку в II. При возврате сети — обратно.

Как подобрать рубильник:

1. Ток. Считают от мощности генератора, а не от вводного автомата. Однофазная станция 6 кВт при 230 В даёт около 26 А, 8 кВт — около 35 А, 12 кВт — около 52 А. Трёхфазная на 8 кВт при 400 В — примерно 12 А на фазу. Рубильника на 100 А хватает с запасом для любого бытового бензогенератора; на 250 А берут под дизельные станции в десятки киловатт.
2. Число полюсов. Для дома нужен четырёхполюсный аппарат (4P): три фазы плюс нейтраль или одна фаза, нейтраль и резервные полюса. Нейтраль генератора и нейтраль сети должны переключаться вместе с фазами — иначе при работе от генератора ноль дома окажется связан с сетью.
3. Исполнение. Обычный рубильник переключается рукояткой; блоки с индексом ATS или «автоматизированный» имеют мотор-привод и контроллер и уже относятся к схеме 3.

Цены на момент публикации; это РРЦ, для юрлиц действуют скидки до 30%. Для дома с бензогенератором до 17 кВт разумный выбор — YES1-100GA/4P за 7 593 ₽: четыре полюса, 100 А, 3,4 кг, ставится на рейку или панель щита. Весь ассортимент — в разделе реверсивные рубильники.

Реверсивные рубильники для ввода генератора

Арт. 013177В наличии

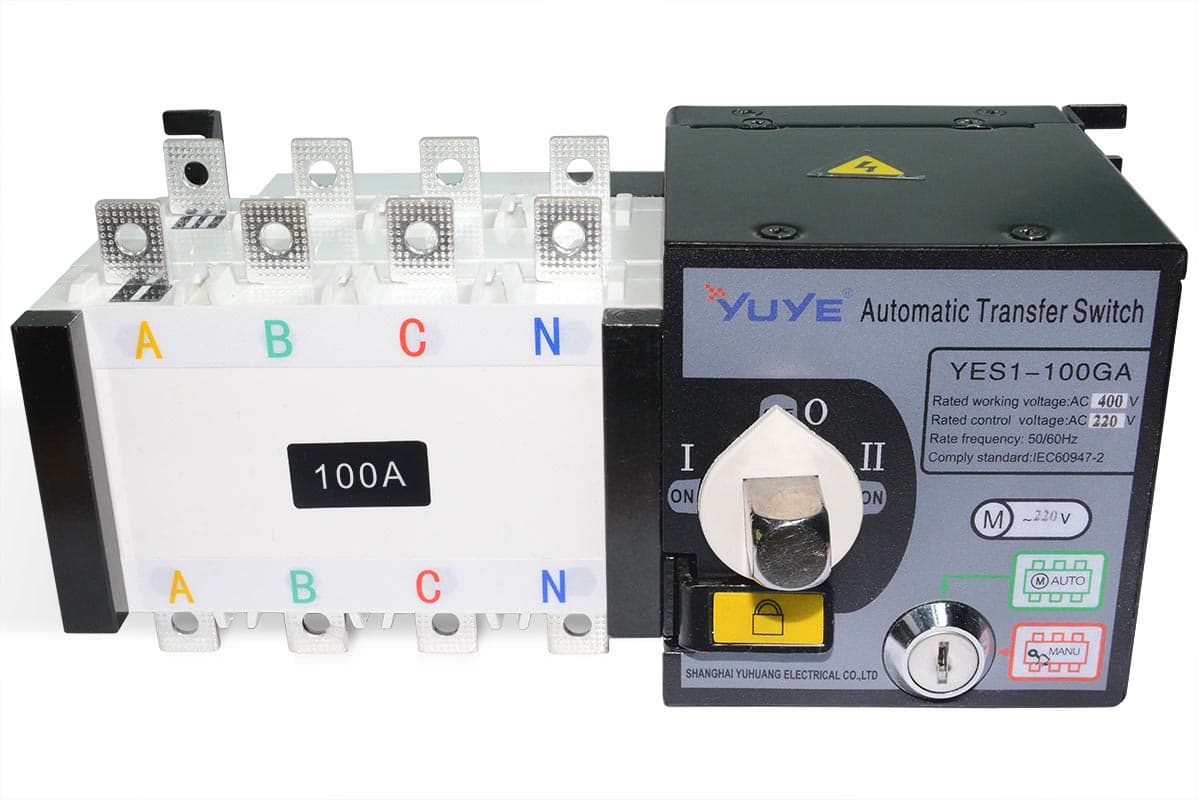

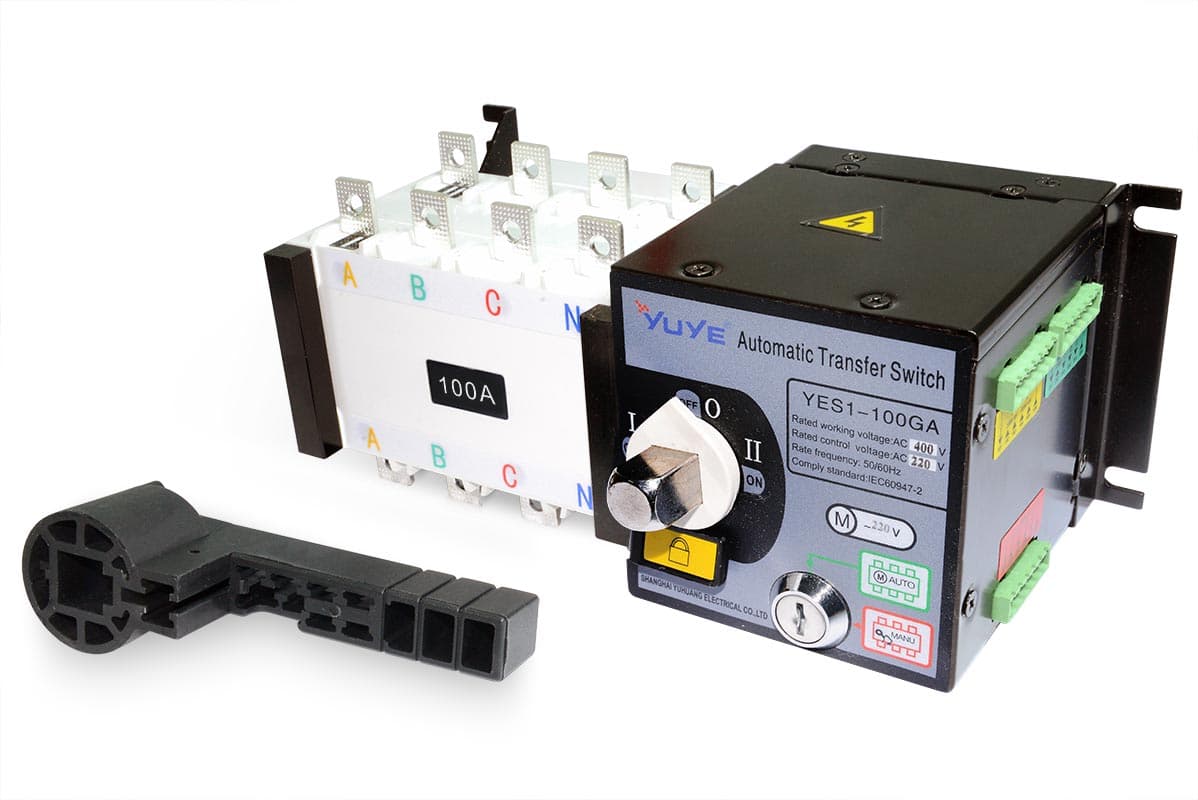

Реверсивный рубильник YES1-100GA/4P In100A

7 594 ₽/шт.

В корзину

Арт. 040693В наличии

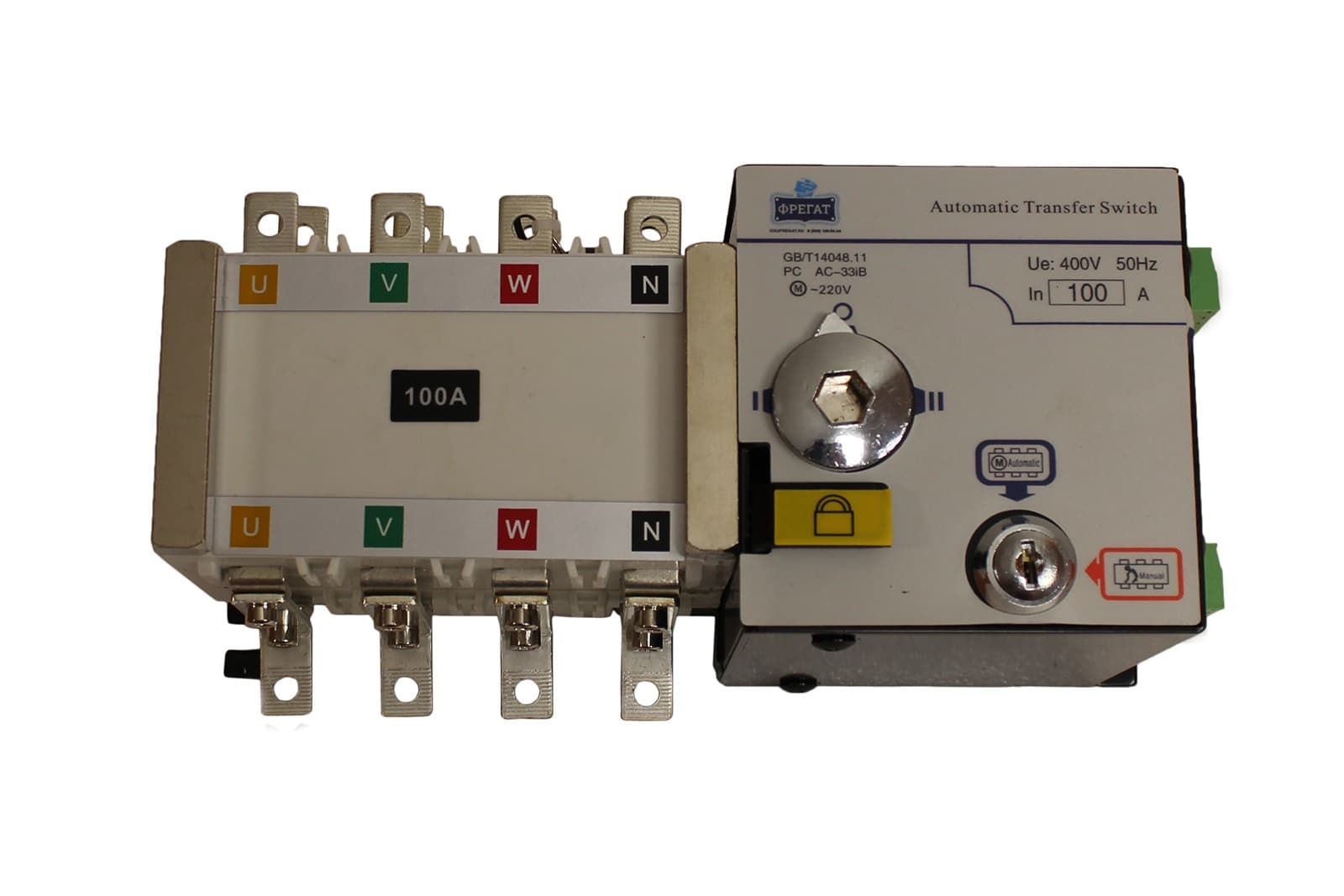

Рубильник реверсивный 100A/4P

9 275 ₽/шт.

В корзину

Нет фото

Арт. 989898В наличии

Рубильник реверсивный АВВ ОТ 100Е3С (А6743)

10 051 ₽/шт.

В корзину

Арт. 009723В наличии

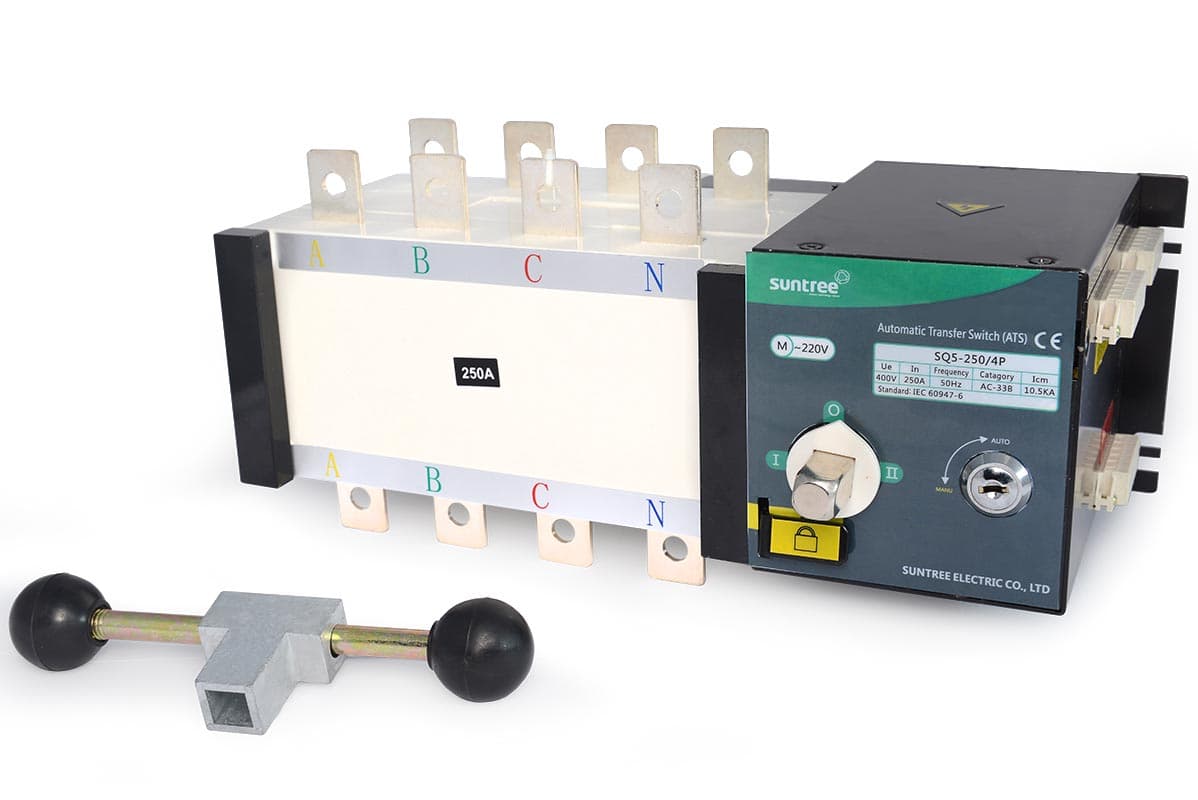

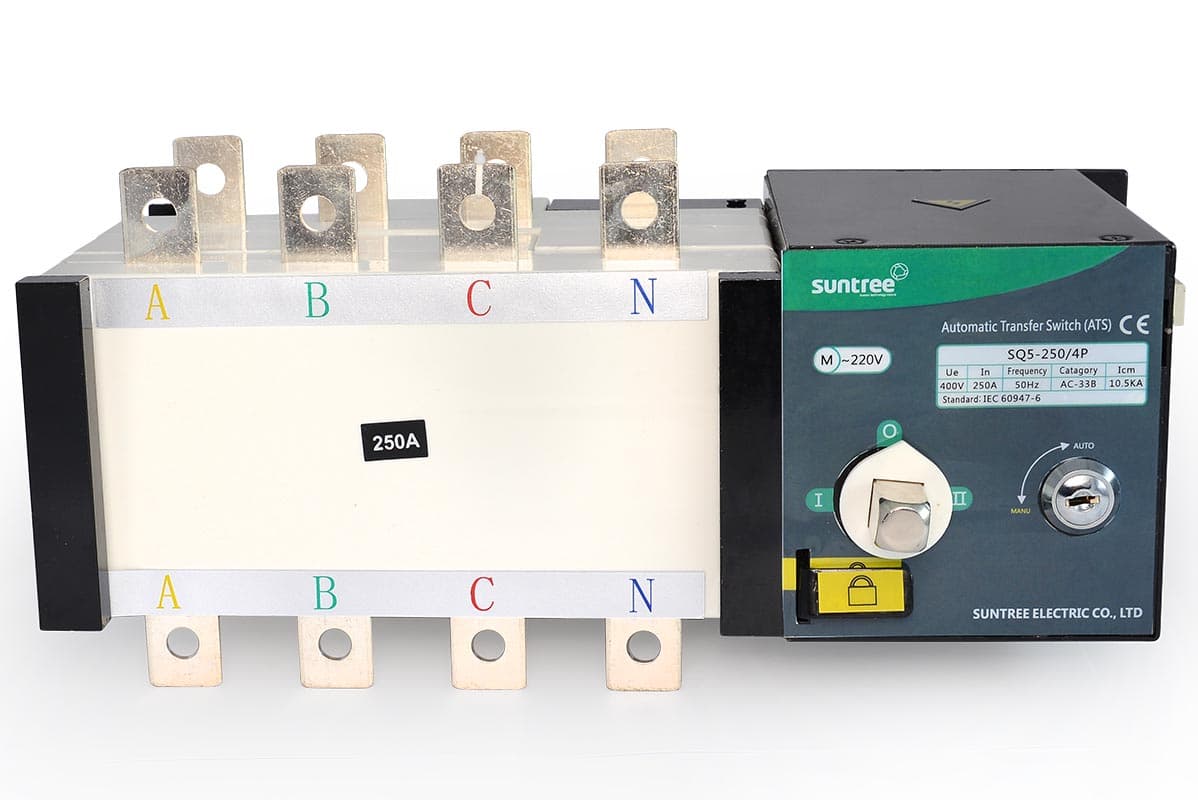

Реверсивный рубильник SQ5-250/4 ~400V In250A

25 648 ₽/шт.

В корзину

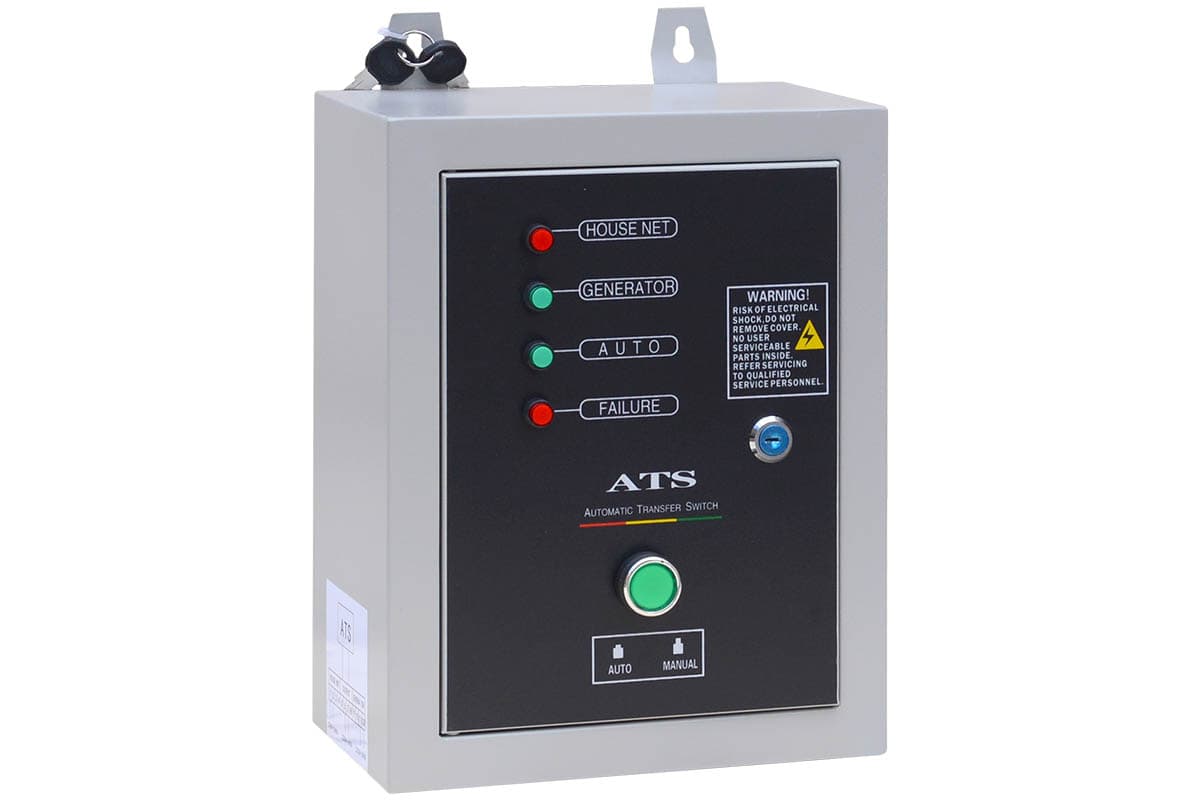

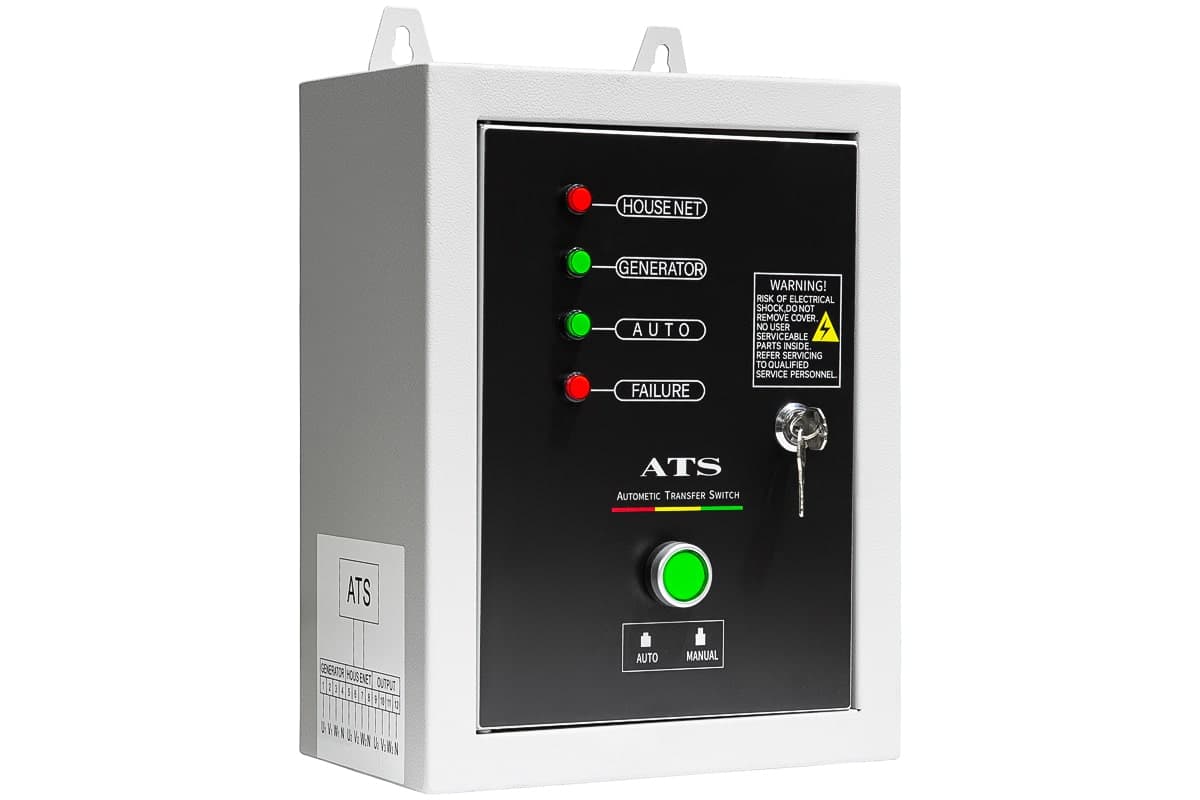

Схема 3. АВР — автоматический ввод резерва

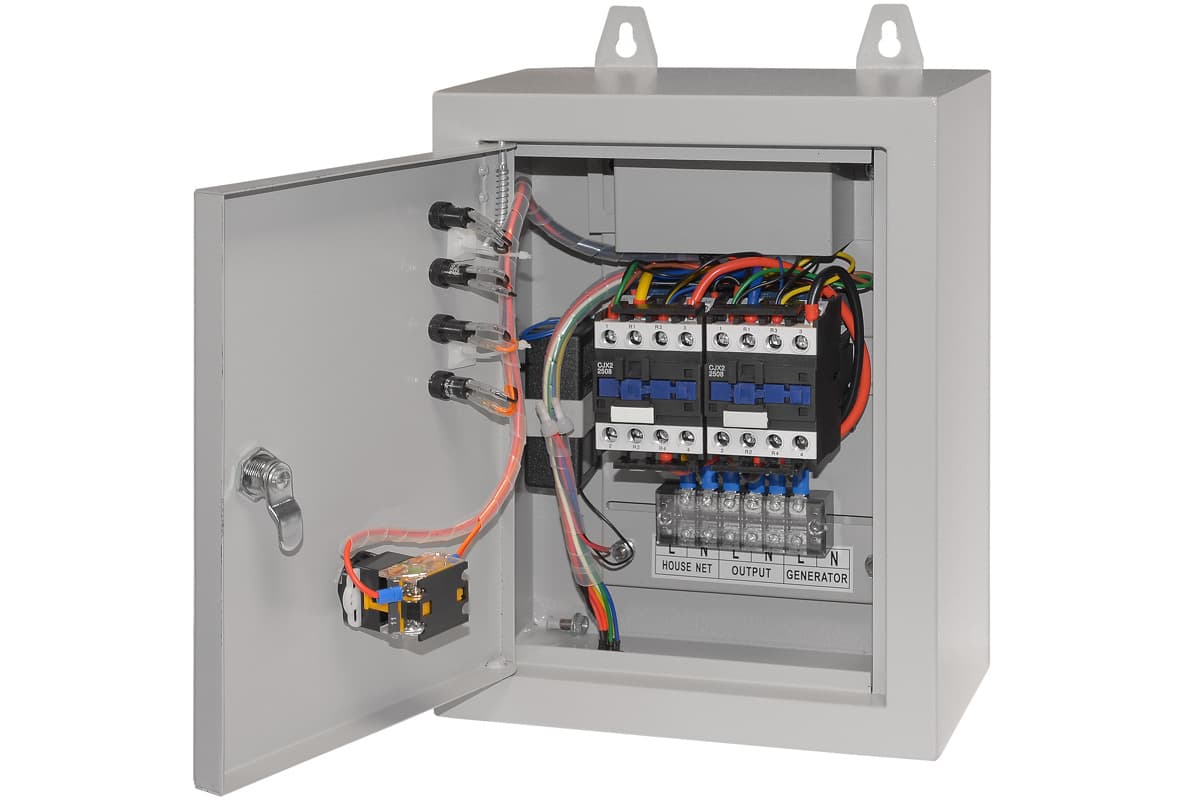

АВР делает то же, что хозяин с рубильником, но сам: следит за сетью, при её пропадании даёт команду на запуск станции, после прогрева переключает нагрузку на генератор, а при возврате сети возвращает всё обратно и глушит двигатель. Подробно последовательность разобрана в статье про генератор с автозапуском.

Условия, без которых схема не работает:

• генератор с электростартером и разъёмом под блок АВР — в карточках это строка «Автозапуск (АВР)», например у TSS SGG 6000EHNA Duplex указано «укомплектован разъёмом для подключения блока АВР, опция арт. 190099»;
• блок АВР-С, совместимый именно с этой моделью: у каждого блока в описании перечислены артикулы станций;
• кабель управления между блоком и генератором — 20, 30 или 40 метров, отдельная позиция каталога;
• аккумулятор на станции в заряженном состоянии — иначе автозапуск не сработает.

Кабель управления: 20 м для блока АВР-С 9000 — 9 275 ₽, 30 м — 9 648 ₽; для блоков 12000 и 17000 30 м — 12 692 ₽, 40 м — 16 760 ₽. Длину берут по реальному расстоянию от щита до генератора с запасом на прокладку.

Обратите внимание на слово «совместим». Блок АВР-С 8000/230/400 подходит к SGG 3200EN Duplex, 5000EHNA и 6000EHNA Duplex, а к SGG 9000ELA в карточке указан другой блок. Подбирать нужно по артикулу станции — как это делать и чем блоки отличаются от шкафов АВР для больших станций, разобрано в статье АВР для генератора: как выбрать.

Блоки АВР-С и кабель управления для портативных станций

Арт. 190099В наличии

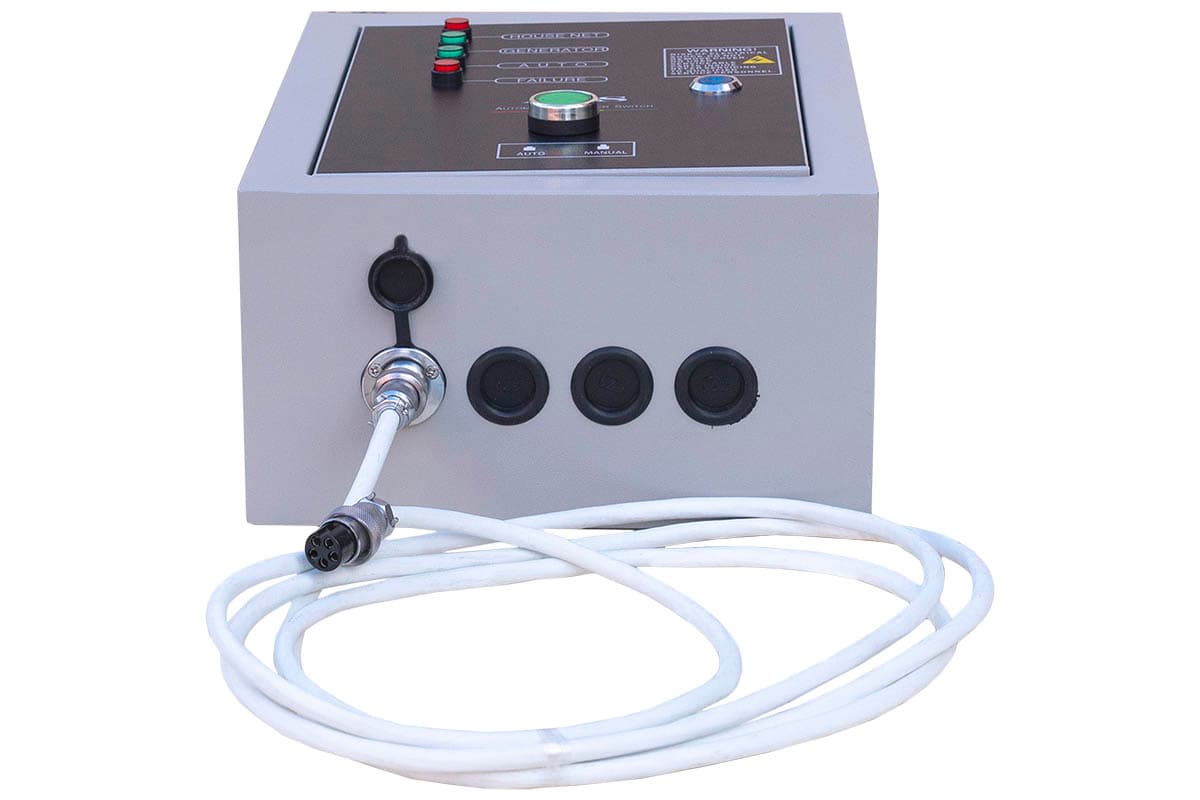

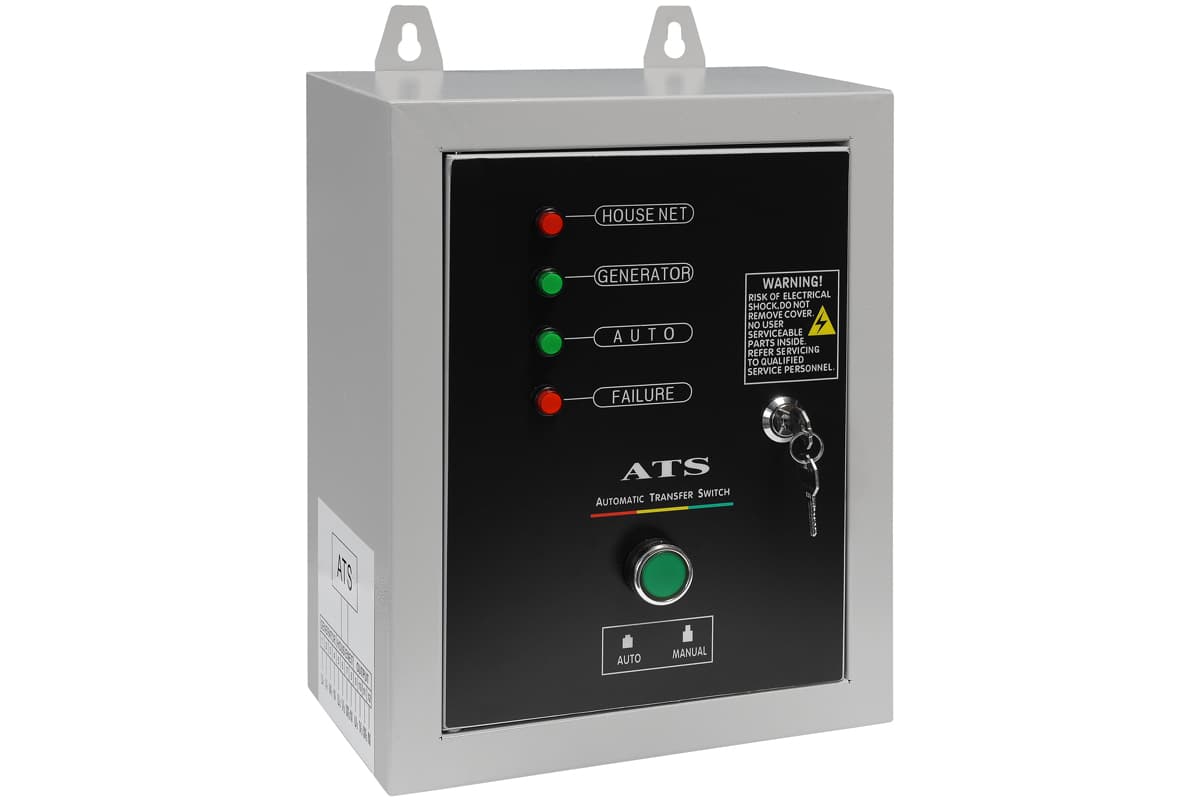

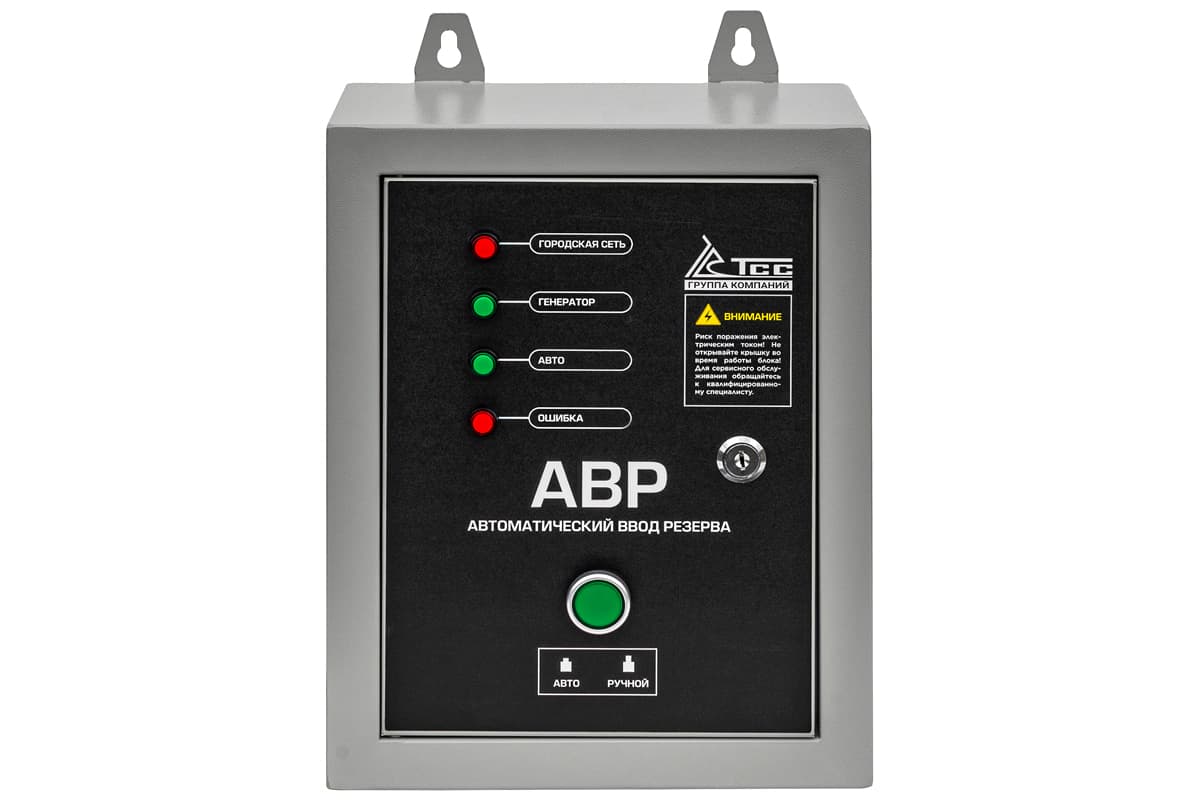

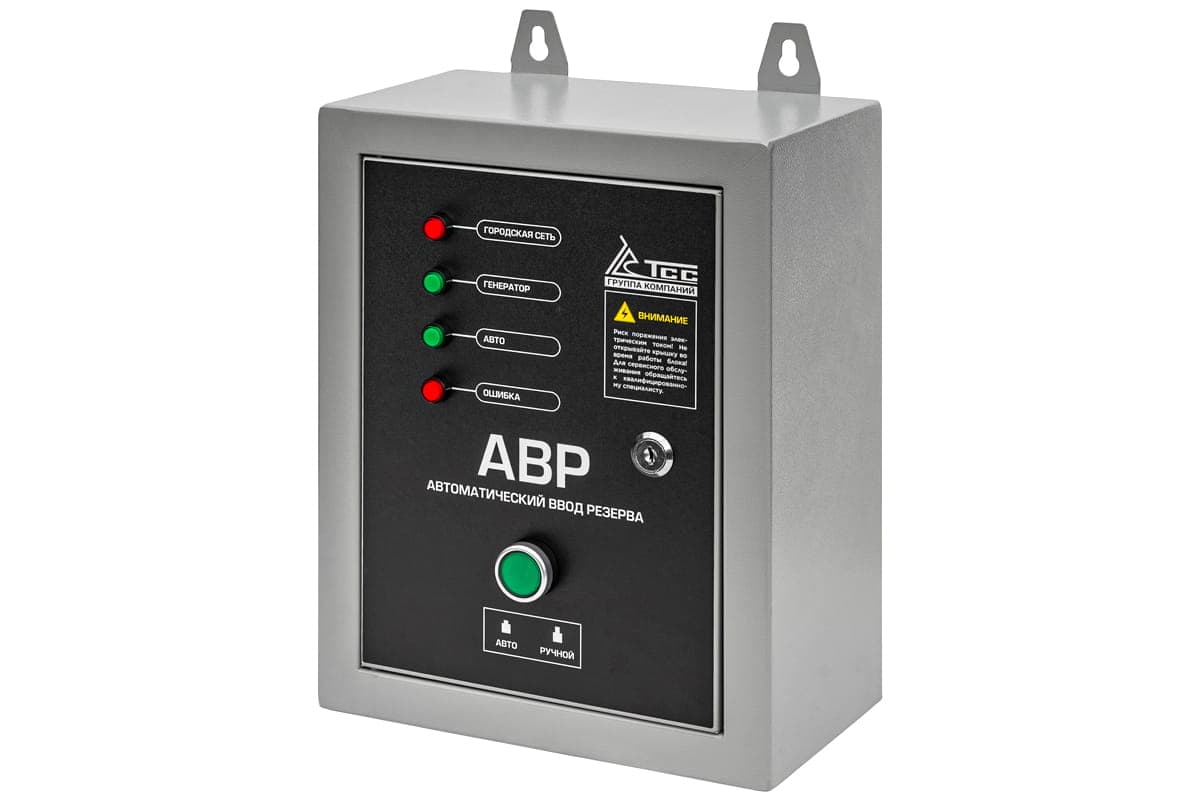

Блок АВР-С 8000/230/400

24 896 ₽/шт.

В корзину

Арт. 190047В наличии

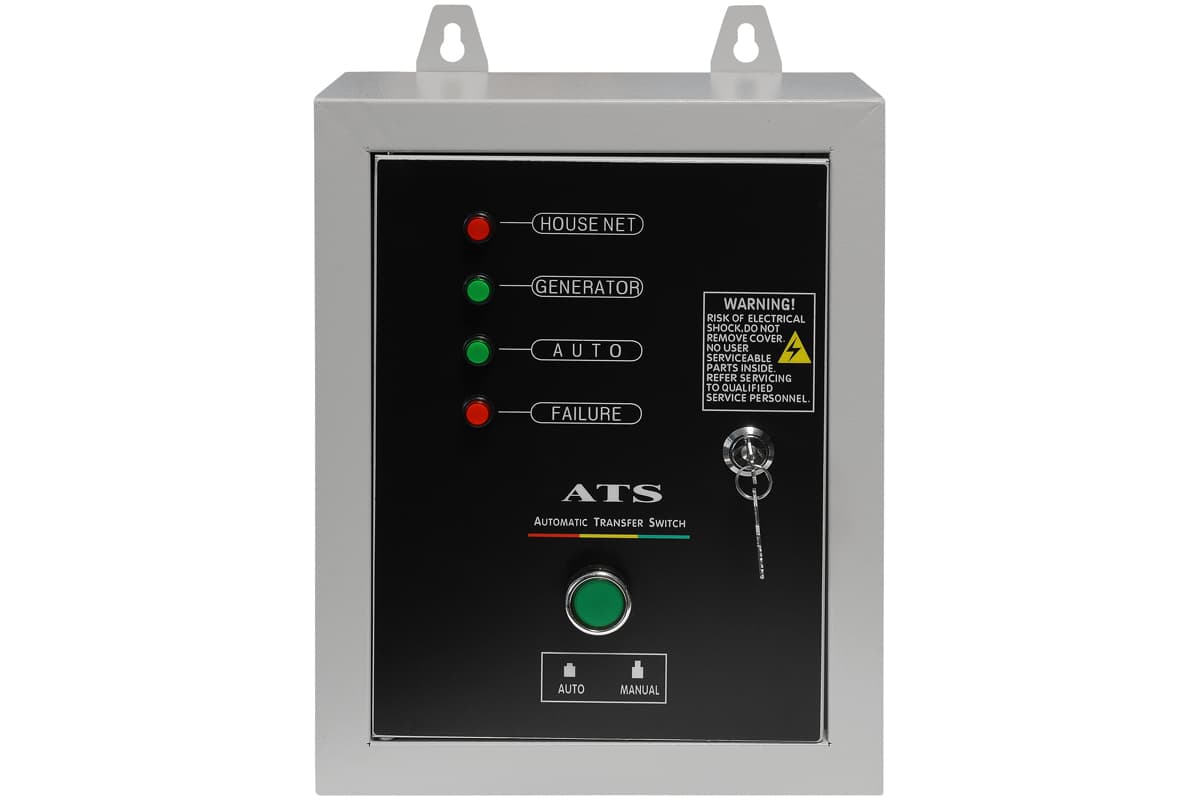

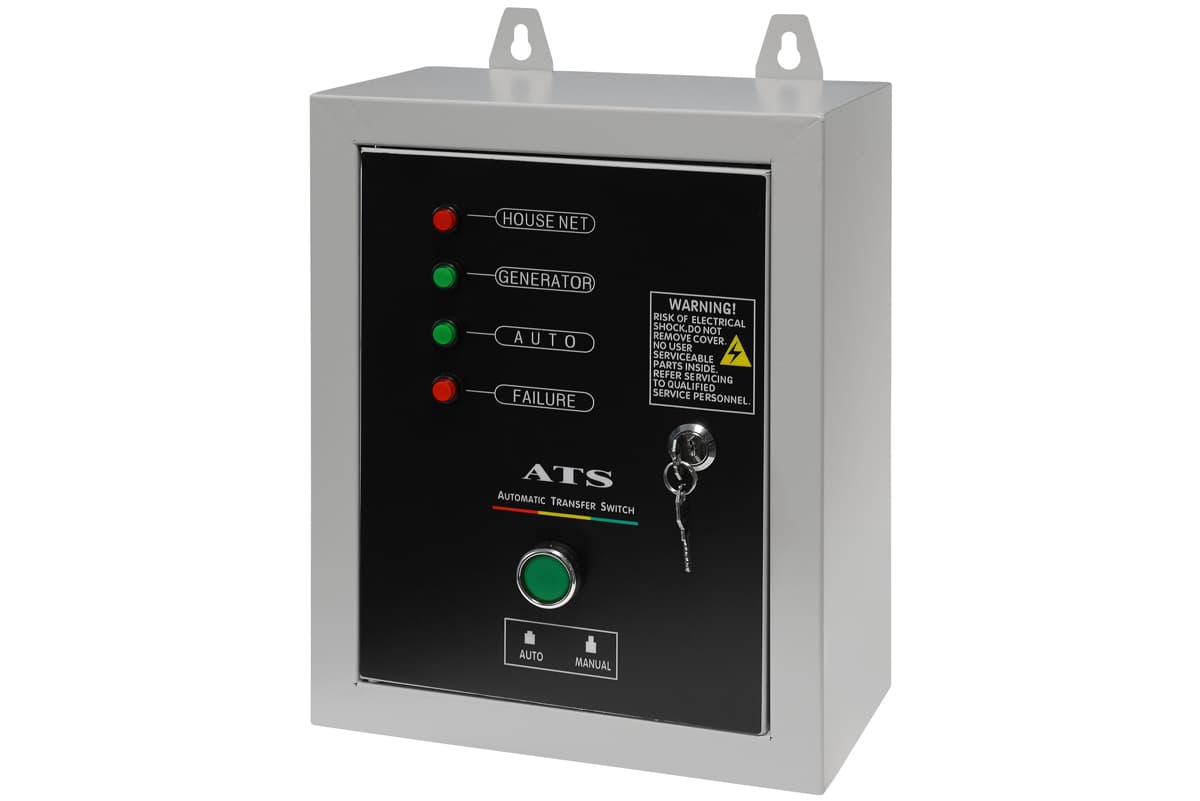

Блок АВР-С 9000/230

23 594 ₽/шт.

В корзину

Арт. 190042В наличии

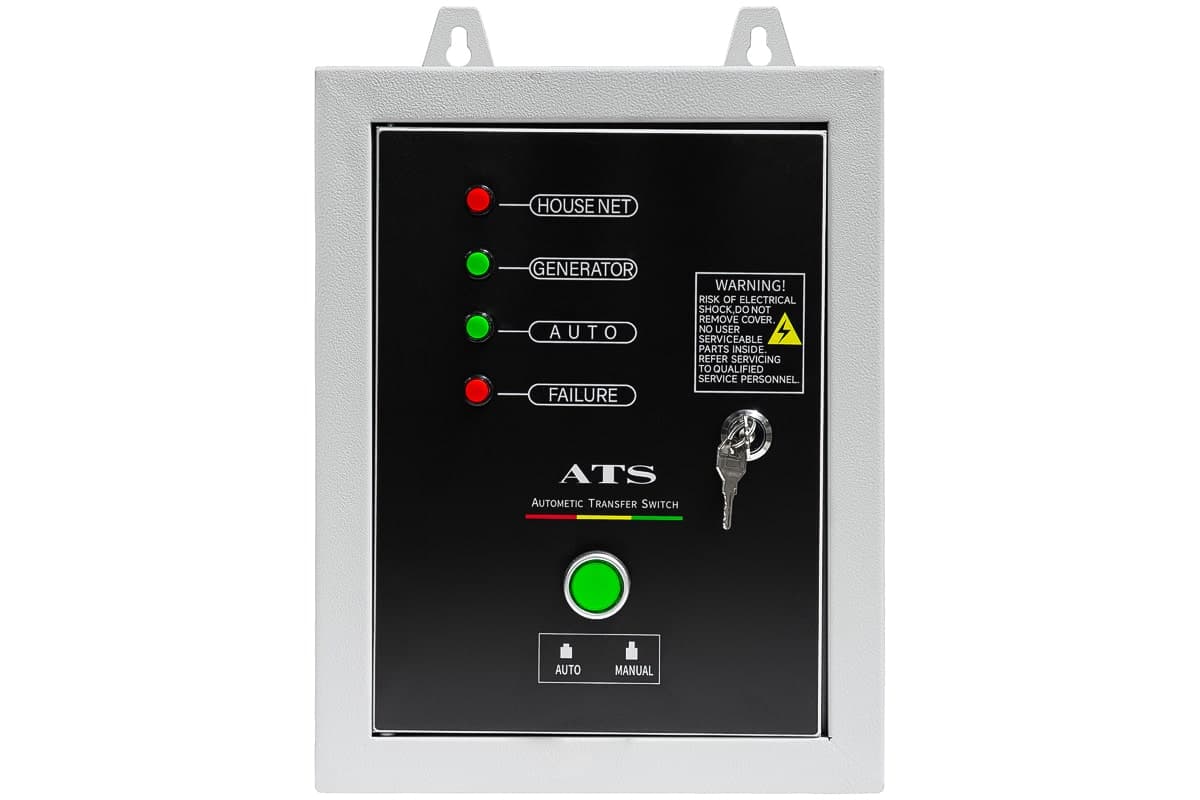

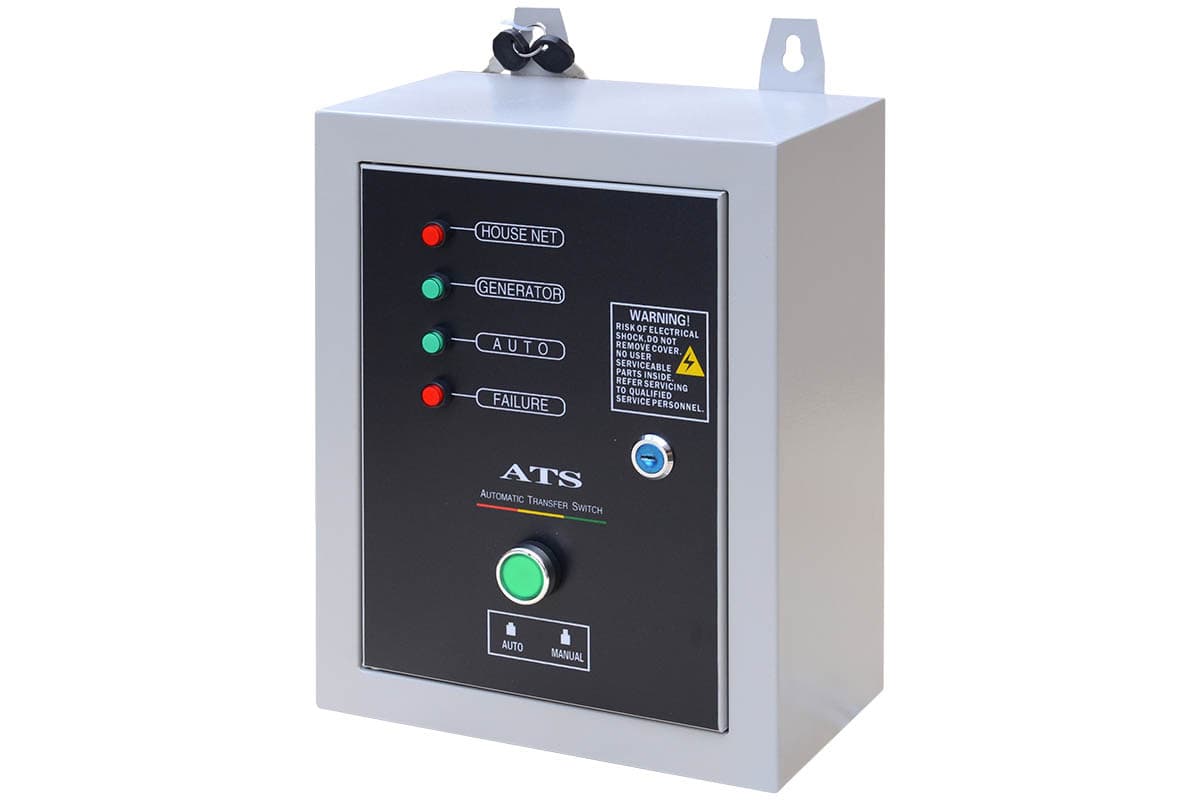

Блок АВР-С 12000/230

27 500 ₽/шт.

В корзину

Арт. 190028В наличии

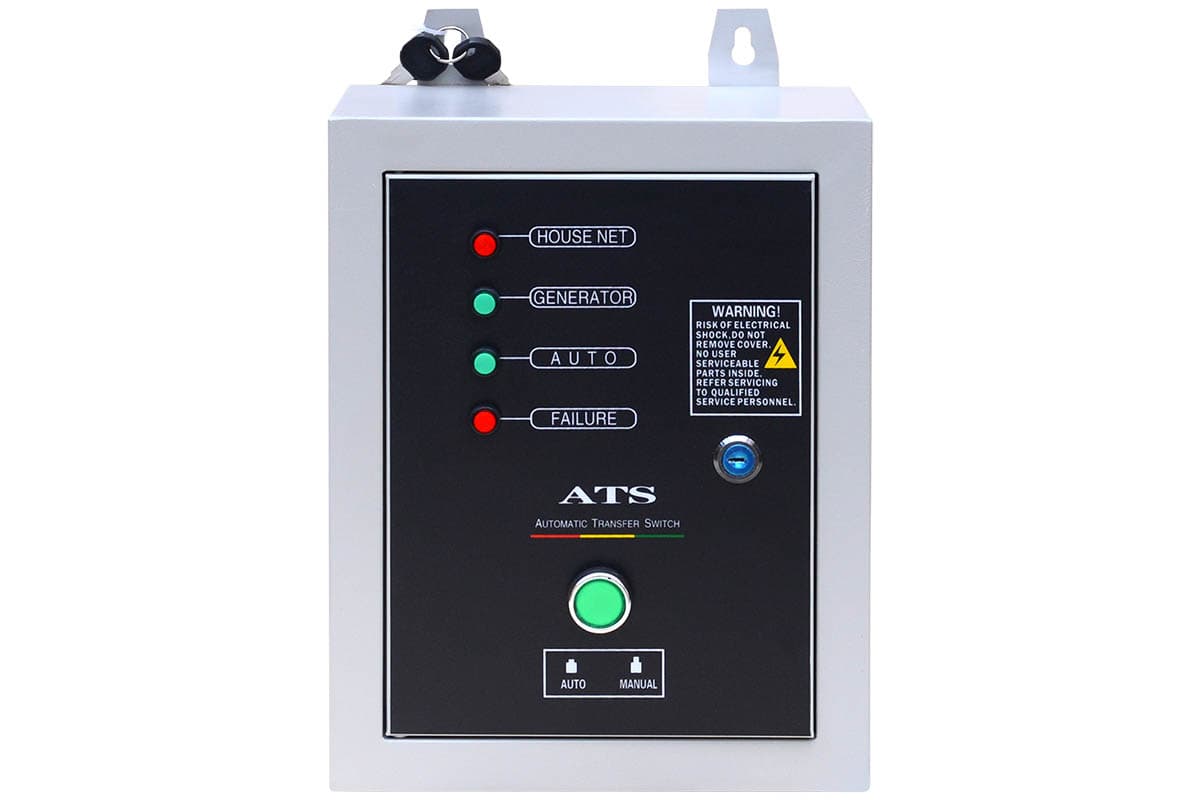

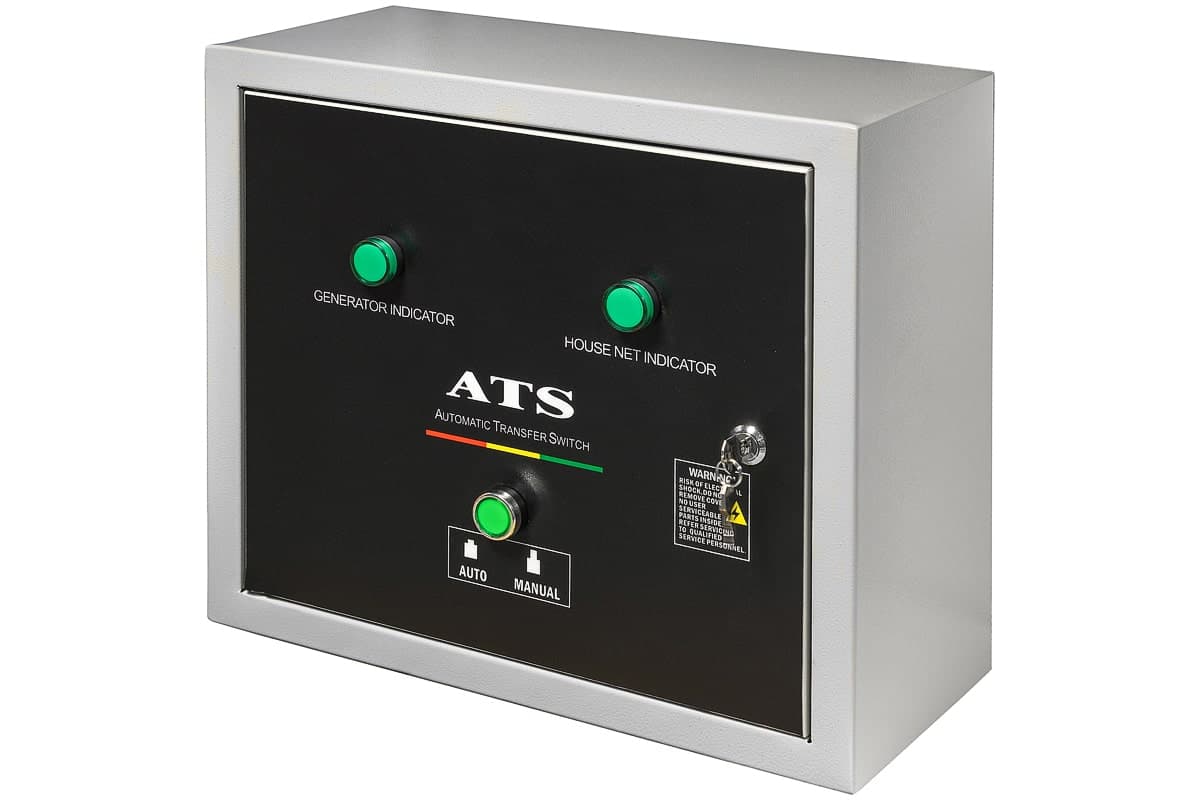

Блок АВР-С 17000/400

49 411 ₽/шт.

В корзину

Арт. 190070В наличии

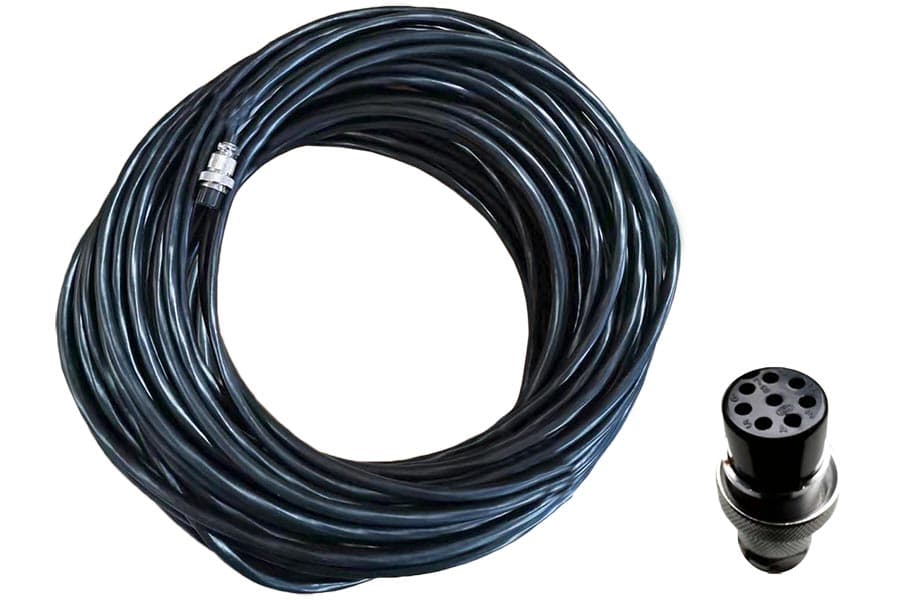

Кабель управления 20 метров блока АВР-С 9000

9 275 ₽/шт.

В корзину

Три схемы рядом

Требования к линии от генератора до щита

Точные нормы задают правила устройства электроустановок и инструкция к станции; здесь — что проверить в любом случае.

• Кабель от генератора до щита выбирают по току станции и прокладывают как стационарную линию: в гофре или трубе, без скруток, с вводом в щит через сальник. На улице — кабель в исполнении для наружной прокладки.
• Автомат на линии генератора — отдельный, по номиналу станции; он защищает кабель, а не генератор.
• Заземление. Корпус генератора заземляют по руководству производителя. Схема соединения нейтрали генератора с землёй зависит от системы заземления дома и внутренней схемы станции — это единственный пункт, который стоит согласовать с электриком, а не решать по форуму.
• Нейтраль переключается. Четырёхполюсный аппарат нужен именно для этого: при работе от генератора дом не должен иметь связи с сетью ни по фазе, ни по нулю.
• Фазы. Трёхфазный дом с однофазным генератором запитывают через рубильник, объединяющий фазы на стороне генератора, — или ставят трёхфазную станцию; разбор в статье однофазный или трёхфазный генератор.
• Мощность. До покупки рубильника проверьте, что станция вообще тянет дом с пусковыми токами насоса и холодильника — расчёт в статье какой бензиновый генератор выбрать.

Пошагово: перевод дома на генератор через рубильник

1. Отключите вводной автомат и переведите рубильник в положение 0.
2. Отключите крупные потребители в доме: насос, бойлер, электроплиту. Генератор должен стартовать без нагрузки.
3. Запустите станцию, дайте ей прогреться на холостом ходу — у моделей с электростартером это минута-две.
4. Переведите рубильник в положение II. Включайте потребители по одному, начиная с самого тяжёлого на пуск.
5. Когда сеть вернулась — снимите нагрузку, переведите рубильник в 0, потом в I, включите вводной автомат.
6. Дайте генератору поработать без нагрузки, потом заглушите.

Если этот порядок повторяется несколько раз в неделю или дом зимой пустует, переходите на схему 3.

Типичные ошибки

• Рубильник по номиналу вводного автомата, а не станции. Аппарат на 25 А под генератор 12 кВт греется и подгорает.
• Двухполюсный рубильник в трёхфазном доме. Две фазы остаются на сети — разрыва нет.
• Генератор в доме или гараже. Выхлоп — в жилые помещения. Станция стоит только на улице или в отдельном проветриваемом боксе.
• Автозапуск без обслуживания. АВР заводит станцию сам, но масло, топливо и заряд аккумулятора остаются на хозяине; про масло — в статье какое масло заливать.
• Экономия на генераторе ради АВР. Станция с ручным стартером под автозапуск не переделывается — выбирать её нужно сразу под схему; ориентиры по выбору для дома — в статье генератор для дачи: какой выбрать.

Готовые шкафы для станций от 8 кВт и выше собраны в разделе шкафы АВР, блоки для портативных — в разделе АВР и автоматика для портативных станций. Если сомневаетесь, какая схема нужна, назовите менеджеру модель генератора и расстояние до щита — по этим двум данным подбираются и рубильник, и блок, и длина кабеля.
