Синхронный генератор (альтернатор) для дизельной электростанции: как выбрать
Филимонов Иван
Эксперт PROTSS · 19 сентября 2026 г.
Синхронный генератор — это узел, который вырабатывает ток в дизельной электростанции, а не сама станция целиком. При замене его подбирают по посадочному размеру SAE на маховик двигателя и по мощности, а не по бренду. В каталоге TSS-SA, Mecc Alte, Stamford, Leroy Somer, Evotec и ENGGA.
Синхронный генератор, он же альтернатор, — это узел, который вырабатывает электрический ток за счёт вращения от дизельного двигателя. Путаница в терминах частая: «генератором» в быту называют всю дизельную электростанцию целиком, хотя это сборка из двигателя, альтернатора, рамы, топливной системы и контроллера. Когда речь о замене — из строя обычно выходит именно альтернатор, а не двигатель, — нужен именно этот узел, и подбирают его по совсем другим параметрам, чем станцию целиком.
Почему подбор идёт по посадке, а не по бренду
У дизельного двигателя маховик и корпус маховика выполнены по стандарту SAE — типоразмеры унифицированы у всех производителей именно для того, чтобы двигатель одного бренда можно было состыковать с альтернатором другого. Поэтому первый параметр при замене — не марка старого альтернатора, а посадочный размер: например, SAE 3/11,5 или SAE 1/14. Первое число — типоразмер корпуса под фланец двигателя, второе — диаметр маховика в дюймах. Эти данные снимают с таблички старого узла или с паспорта дизельной электростанции; при заказе через каталог их указывают в названии модели.
Второй параметр — мощность, и здесь важно не занижать: альтернатор подбирают под номинальную мощность станции с тем же запасом, что закладывался при её первичной сборке, а не под фактическую среднюю нагрузку.
Линейка TSS-SA и премиальные бренды — в чём разница

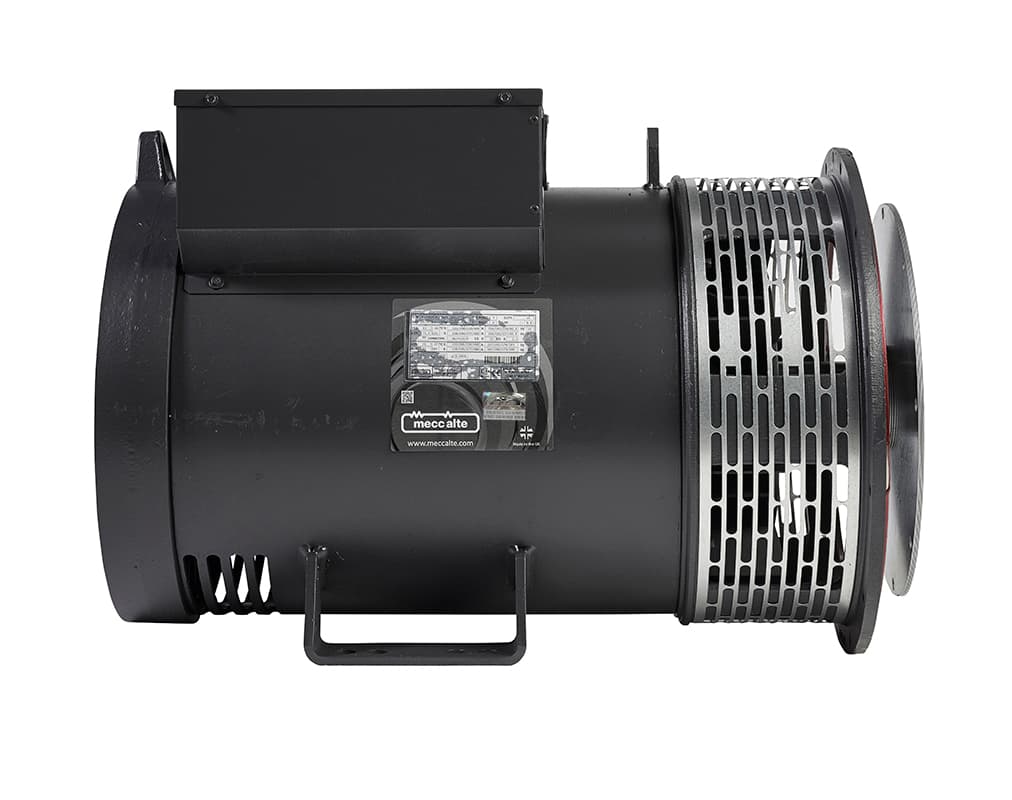

Синхронные генераторы разных линеек и мощностей

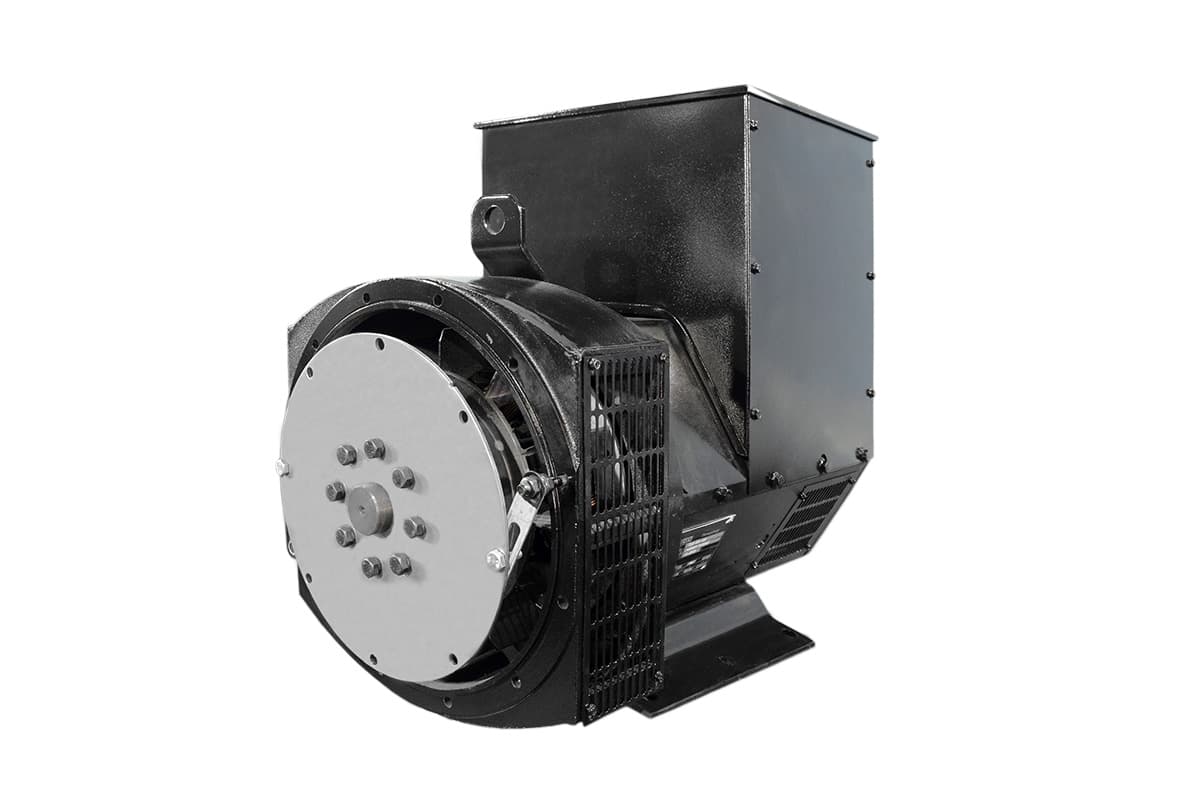

Собственная линейка TSS-SA закрывает диапазон от 8 до 2500 кВт и рассчитана на типовую замену узла дизельной электростанции без переплаты за бренд — большинство моделей идут с одноопорным креплением (крепится только к маховику двигателя, без отдельной опоры) в исполнениях (B), (E), (K), (L), различающихся классом изоляции и степенью защиты.

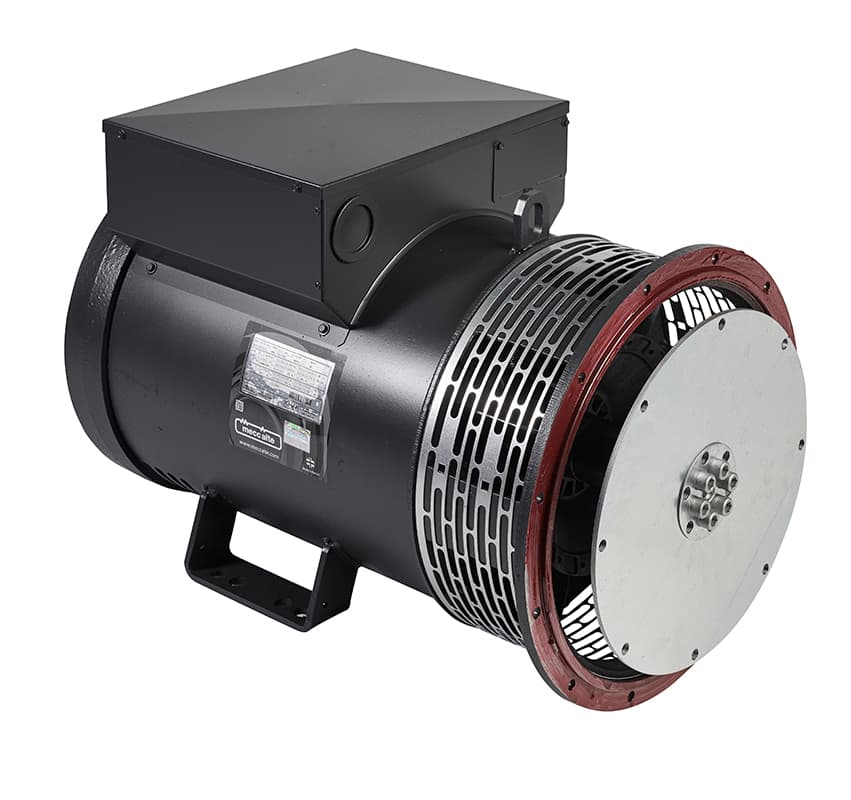

Mecc Alte, Stamford, Leroy Somer — премиальные европейские бренды с более узкими допусками по форме выходного напряжения и с более длинной историей эксплуатации на объектах с чувствительной электроникой. Evotec и ENGGA закрывают верхний диапазон мощности (от 500 кВт и выше) для крупных электростанций и энергокомплексов.
Для большинства объектов с типовой нагрузкой (освещение, насосы, бытовая и офисная техника) разница между TSS-SA и премиальным брендом на практике не критична; для объектов с прецизионным оборудованием — стоит ориентироваться на Mecc Alte или Stamford.
Однофазный или трёхфазный, и что такое PMG

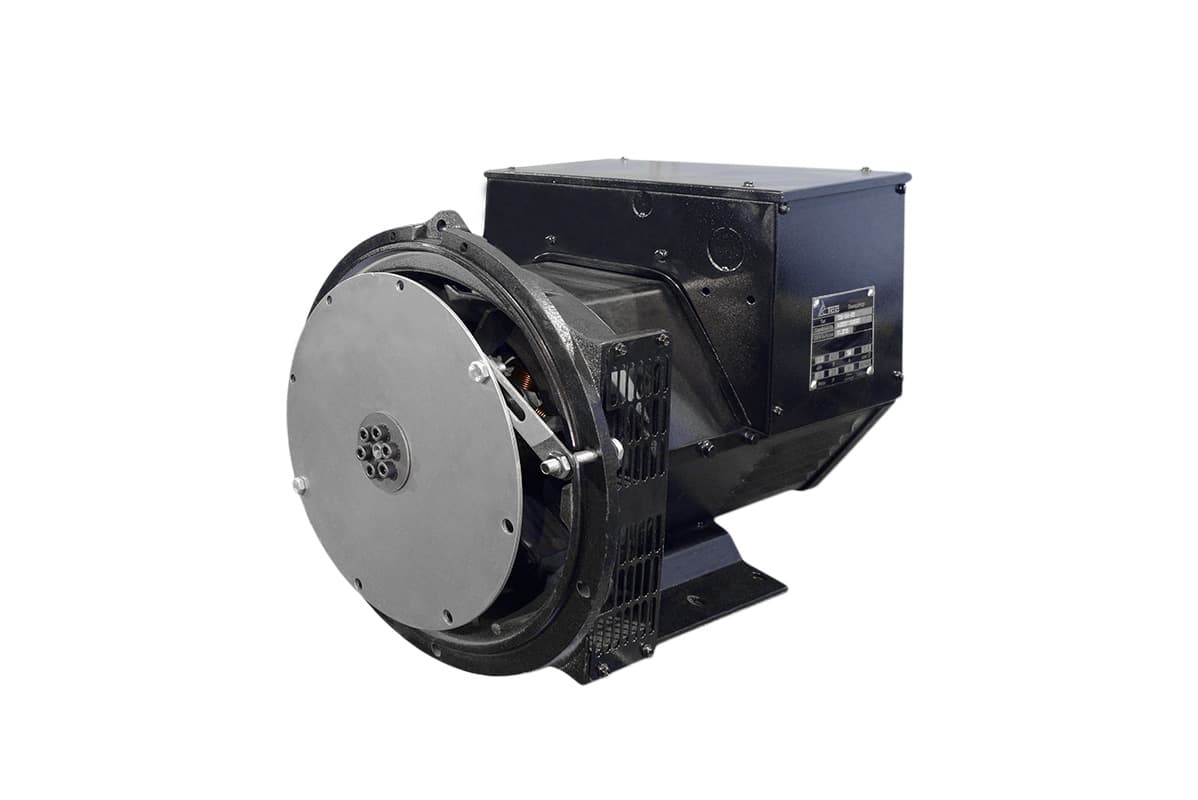

Однофазные альтернаторы в каталоге встречаются только в младших мощностях (например, TSS-SA-10 1 ф. и TSS-SA-12 1 ф.) — их берут для замены на компактных станциях с однофазной нагрузкой. Начиная с определённой мощности практического смысла в однофазном исполнении нет: трёхфазная схема эффективнее использует ту же массу меди и стали.
Отдельная позиция в каталоге — система возбуждения PMG (постоянные магниты). Это не отдельный генератор, а узел возбуждения, который устанавливают вместо стандартной схемы с обмоткой возбуждения. PMG даёт более стабильную форму выходного напряжения при резких набросах нагрузки и облегчает запуск мощных асинхронных двигателей — актуально там же, где считают пусковые токи при выборе генератора.
Что уточнить перед заказом на замену
- Посадка SAE — типоразмер корпуса и диаметр маховика с таблички старого узла или из паспорта станции.
- Номинальная активная мощность станции в кВт и коэффициент мощности (обычно 0,8).
- Число фаз и напряжение (230 В однофазное, 400 В трёхфазное).
- Есть ли требование по PMG — важно при мощных электродвигателях в нагрузке.
- Класс изоляции и степень защиты корпуса — для станций на улице или в агрессивной среде выше требования, чем для помещения.
После замены альтернатора система управления — контроллер и регулятор напряжения — донастраивается под новый узел, а не переносится «как есть» со старого: параметры возбуждения и защит у разных производителей отличаются. Если электростанция работает в параллель с другими или с сетью, отдельно проверяют контроллер синхронизации.
Частые вопросы
Чем синхронный генератор (альтернатор) отличается от дизельной электростанции целиком?
Дизельная электростанция — это сборка из двигателя, альтернатора, рамы, топливной системы и контроллера. Синхронный генератор (альтернатор) — только узел, который вырабатывает электрический ток за счёт вращения от двигателя. При выходе станции из строя чаще всего меняют именно альтернатор, а не станцию целиком.
Как подобрать альтернатор на замену по посадке SAE?
SAE обозначается парой чисел через дробь, например SAE 3/11,5: первое — типоразмер корпуса под фланец двигателя, второе — диаметр маховика в дюймах. Эти данные снимают с таблички старого узла или из паспорта дизельной электростанции и указывают при заказе — они первичны при подборе, важнее бренда.
Какие бренды синхронных генераторов есть в каталоге ТСС?
Собственная линейка TSS-SA (8–2500 кВт) для типовой замены без переплаты за бренд, и премиальные европейские Mecc Alte, Stamford, Leroy Somer с более узкими допусками по форме напряжения — для объектов с чувствительной электроникой. Evotec и ENGGA закрывают верхний диапазон мощности от 500 кВт и выше.
Что такое система возбуждения PMG и когда она нужна?
PMG (Permanent Magnet Generator) — узел возбуждения на постоянных магнитах, который ставят вместо стандартной схемы с обмоткой возбуждения. Он даёт более стабильную форму выходного напряжения при резких набросах нагрузки и облегчает запуск мощных асинхронных двигателей — насосов, компрессоров, станков с прямым пуском.
Можно ли поставить однофазный альтернатор вместо трёхфазного?
Только если станция изначально была однофазной и мощность укладывается в младший диапазон — в каталоге однофазные модели есть до 12–20 кВт. На большей мощности практического смысла в однофазном исполнении нет, трёхфазная схема эффективнее использует ту же массу меди и стали, и станции такого класса всегда трёхфазные.
