Как работать виброплитой: слой, проходы, вода и обслуживание
Филимонов Иван
Эксперт PROTSS · 2 сентября 2026 г.
Результат уплотнения определяется влажностью грунта и толщиной слоя, а не силой нажатия на рукоять. Разбираем порядок работы, схему проходов, обслуживание и отдельно — почему самодельная виброплита опасна.
Виброплита прощает мало ошибок, но почти все они делаются до её запуска — на этапе подготовки основания. Разберём порядок работы так, как он выглядит на площадке, и заодно ответим на два вопроса, которые чаще всего задают: сколько лить масла и стоит ли собирать плиту самому.
Подготовка основания и влажность грунта
Уплотнение — это сближение частиц грунта с вытеснением воздуха из пор. Вода в этом процессе работает смазкой: она снижает трение между частицами и позволяет им сдвинуться в более плотную укладку. Отсюда и главное правило: у каждого грунта есть оптимальная влажность, при которой одна и та же машина даёт максимальную плотность.
Пересушенный грунт не уплотняется потому, что частицы упираются друг в друга насухо. Трение слишком велико, вибрация не может их пересобрать, и сколько ни ходи плитой, слой остаётся рыхлым. Сухой песок к тому же просто разбегается из-под подошвы.
Переувлажнённый грунт не уплотняется по противоположной причине: поры заполнены водой, а вода несжимаема. Частицам некуда сближаться — вместо уплотнения слой начинает «играть» под плитой, а на глинистом грунте выдавливается волной перед подошвой. После высыхания такое основание даст просадку.
Практическая проверка на месте, без лаборатории: сожмите горсть грунта в кулаке. Комок должен держать форму, но не оставлять воду на ладони и не рассыпаться сразу. Если основание пересушено — пролейте и дайте воде разойтись; если переувлажнено — единственный рабочий вариант это подождать, вода уйдёт сама.
Перед началом работы уберите с площадки крупные камни, куски арматуры, корни и строительный мусор. Всё это либо повредит подошву, либо останется под слоем как локальная неоднородность.
Толщина слоя за проход
Отсыпать сразу полметра и «пройти помощнее» не получится: плита проработает верх, а низ останется рыхлым, и просадка придёт позже.
Ориентир по толщине слоя даёт паспортная строка «Глубина уплотнения сыпучих материалов» в карточке машины. По каталогу она распределена так:
| Модель | Масса | Глубина уплотнения |
|---|---|---|
| TSS-WP60L | 60 кг | 250 мм |
| TSS-WP70TL | 65 кг | 250 мм |
| TSS-VP90TL | 80 кг | 300 мм |
| TSS-WP100TL | 93 кг | 300 мм |
| TSS-VP120TL | 110 кг | 400 мм |
| TSS-WP160L | 150 кг | 500 мм |
Если проектная толщина основания больше, слой делят: отсыпали, уплотнили, отсыпали следующий. Разбить 600 мм на два прохода по 300 быстрее, чем переделывать просевшую площадку. Как подобрать машину под нужную толщину слоя — разобрано в статье какую виброплиту выбрать.
Схема движения и число проходов
Плита должна ехать сама. Задача оператора — держать направление, а не давить на рукоять и не тормозить машину: и то и другое ухудшает результат и нагружает виброзащиту рукояти.
Порядок движения:
- Первый проход идёт по всей площади с перекрытием соседних полос примерно на треть ширины подошвы. Без перекрытия между полосами останутся недоуплотнённые борозды.
- Второй проход выполняют поперёк первого — так снимается направленность укладки.
- Дальше проходы повторяют до тех пор, пока плита не перестанет заглубляться, а поверхность не перестанет менять вид под подошвой.
Число проходов заранее не назначают. Признак готовности — машина «всплывает»: она перестаёт проседать, начинает идти ровно и быстрее, звук работы меняется. С этого момента лишние проходы бесполезны, а на некоторых грунтах вредны: переуплотнение разрушает структуру верхнего слоя.
На уклонах работают снизу вверх, чтобы плита не скатывалась и не тянула оператора за собой. Вдоль стен, бордюров и фундаментов проход делают с небольшим отступом, а сам примыкающий участок добирают трамбовкой — там плита физически не встанет. Разбор, где какая машина уместна, — в статье виброплита или вибротрамбовка.
Работа по асфальту и зачем поливать плиту водой
Горячая асфальтобетонная смесь липнет к металлу. Если пройти по ней сухой подошвой, плита будет вырывать зёрна из уплотняемого слоя и оставлять за собой рваную поверхность вместо ровной.
Для этого и нужен бак: он подаёт на подошву тонкую плёнку воды, которая не даёт смеси прилипнуть. В каталоге бак на 11–12 литров есть почти у всех моделей — из прямоходных его нет только у TSS-WP60L.
Несколько практических моментов:
- воду подают именно на подошву, а не проливают асфальт — переувлажнять смесь нельзя;
- по грунту, песку и щебню бак не открывают: вода там только собирает грязь на подошве;
- в мороз бак нужно сливать полностью, иначе разорвёт трубку подачи;
- заливать в бак стоит чистую воду — взвесь забивает жиклёры.

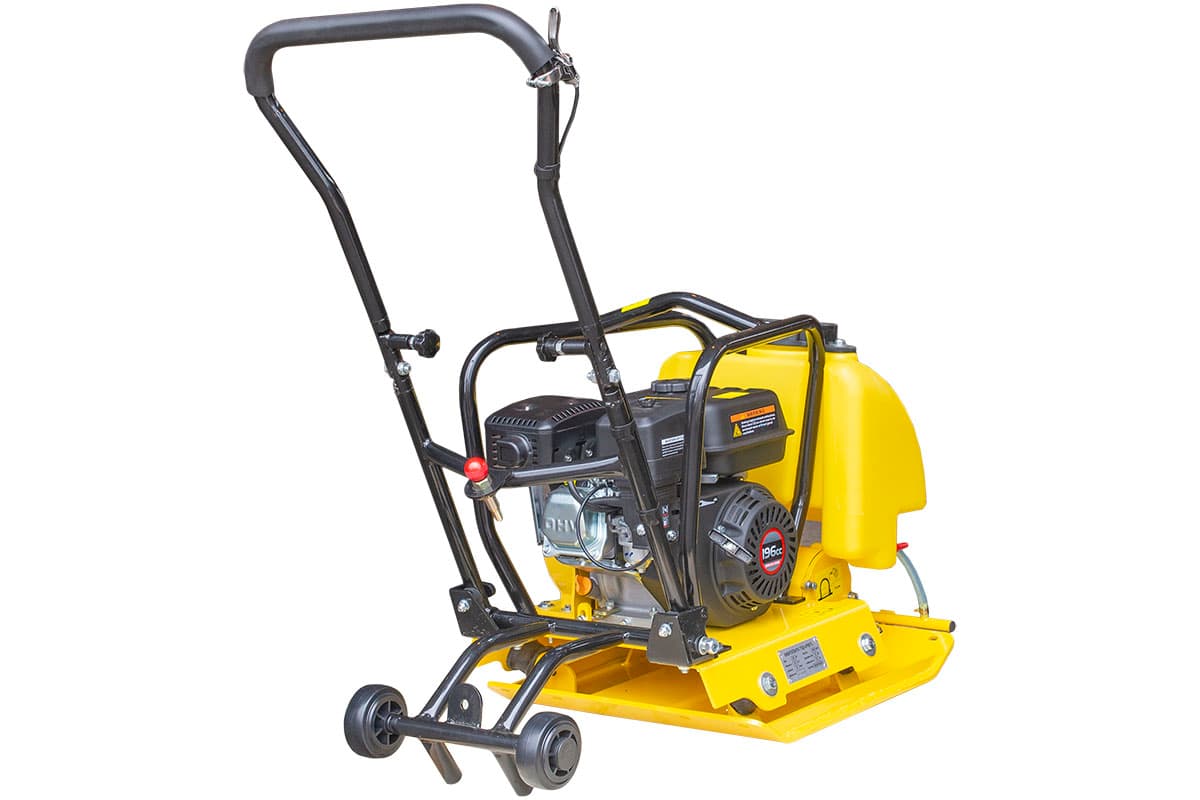

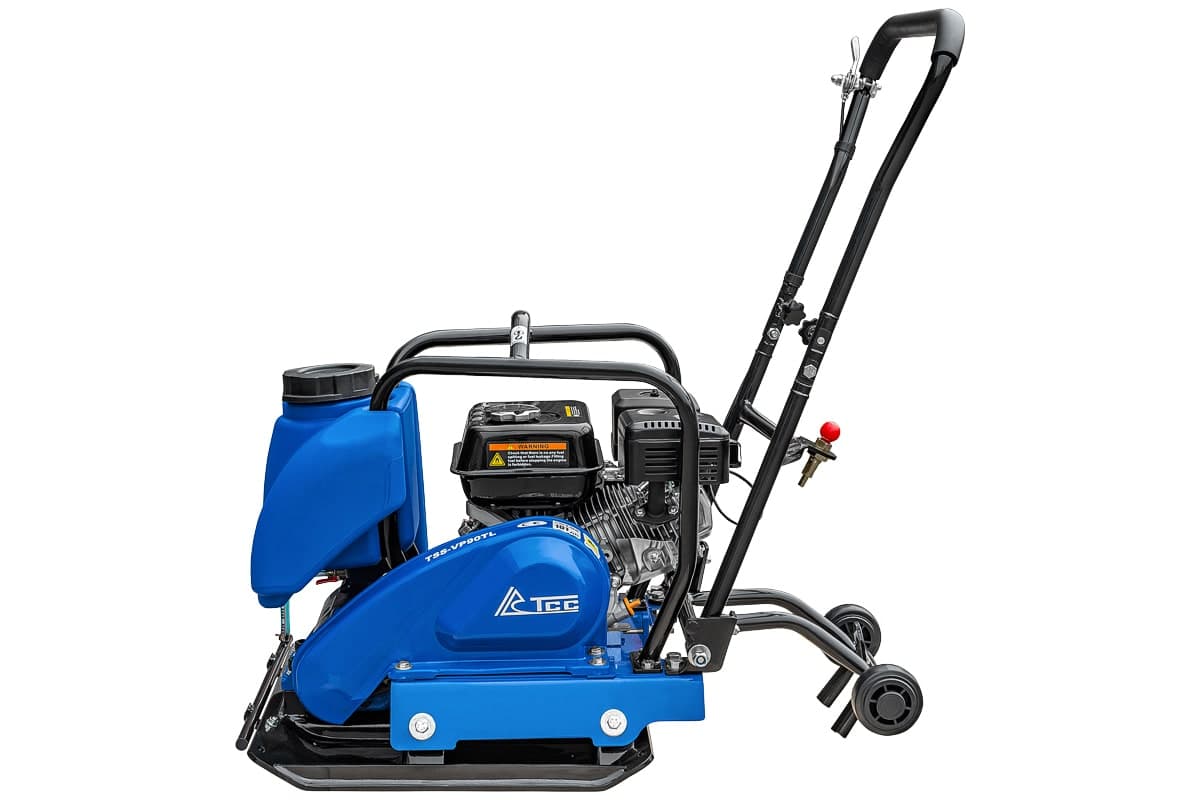

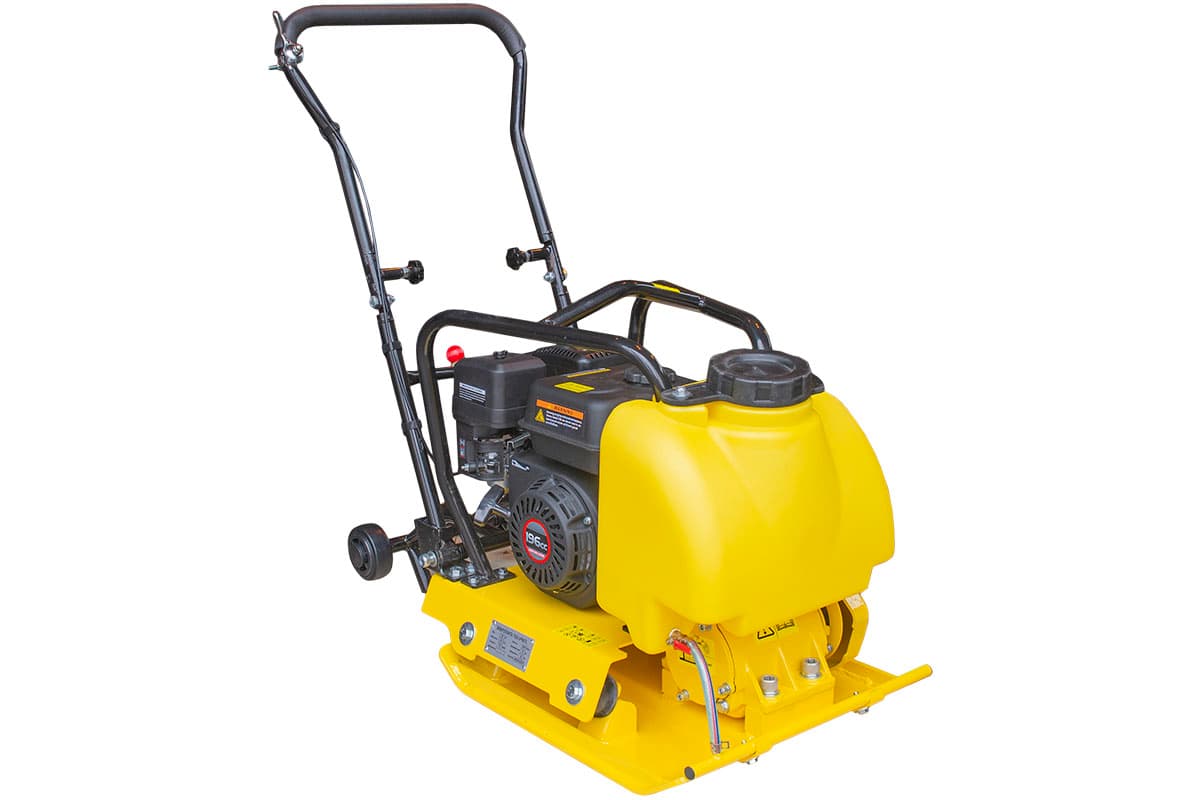

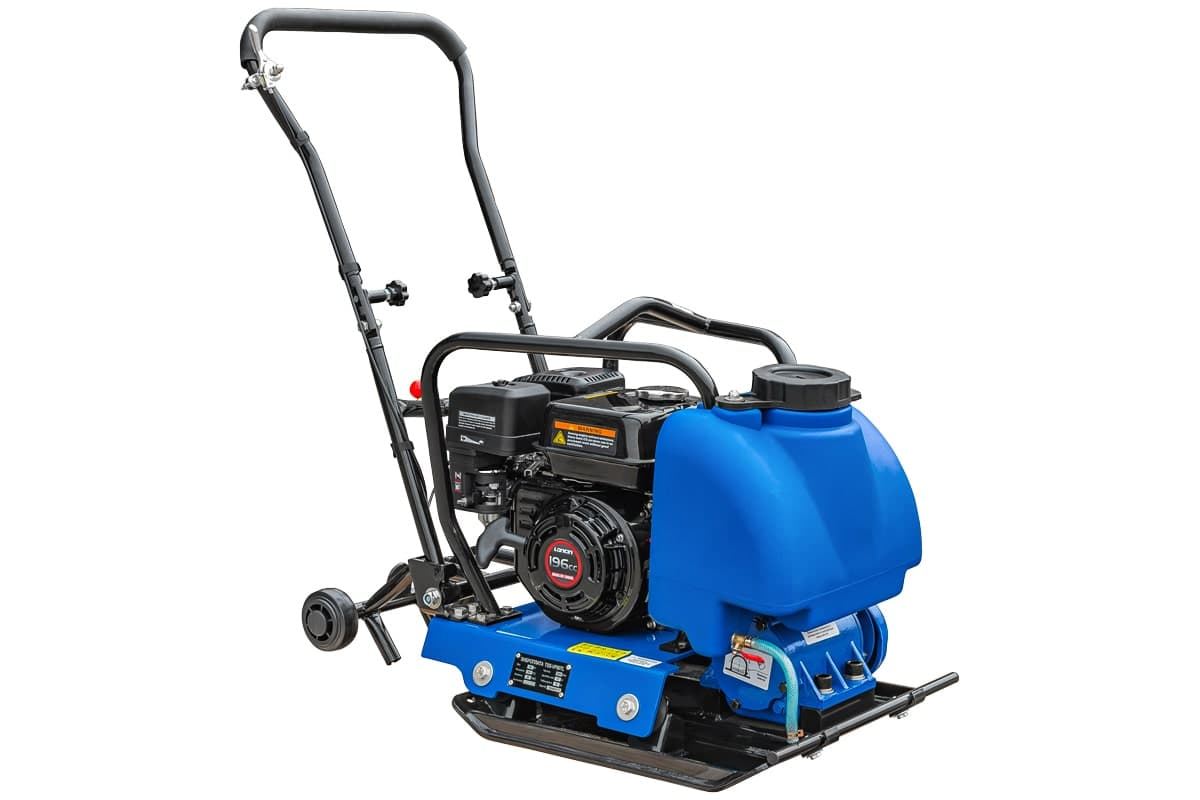

Модели с водяным баком
Обслуживание: масло, подошва, ремень
Масло. Здесь чаще всего путаются, поэтому по порядку: в виброплите есть два независимых объёма масла — в картере двигателя и в корпусе вибровозбудителя. Это разные узлы, разные объёмы, часто разные марки масла и разная периодичность замены. Заливать в вибратор моторное масло «на глаз» нельзя.
Точные объёмы и марки для конкретной модели указаны в руководстве по эксплуатации, которое идёт с машиной, — в карточках каталога этой строки нет, и мы не станем называть цифры, которых у нас нет. Что можно сказать по каталогу точно: регламент ТО у виброплит расписан по наработке с интервалами 50, 100 и 200 моточасов, и первая замена масла в двигателе после обкатки делается раньше остальных.
Подошва. Очищайте её после каждой смены, пока налипший грунт не засох. Присохший слой глины меняет геометрию контакта и снижает передачу усилия в грунт. По асфальту дополнительно промывают водой.
Ремень. Клиновой ремень передаёт вращение от двигателя на вибровозбудитель, и это первое, что вытягивается. Признак ослабления: плита плохо трогается, вибрация запускается с задержкой, из-под кожуха идёт запах жжёной резины. Натяжение проверяют при остановленном двигателе, по инструкции к модели. Ремень стоит копейки, езда на растянутом обходится дороже — от него страдает сцепление.
Воздушный фильтр. Виброплита работает в облаке пыли, и фильтр забивается быстрее, чем у любой другой садовой или строительной техники. Проверяйте его чаще, чем предписывает регламент, — по факту условий.
Крепёж. После первых часов работы протяните болты крепления двигателя, рукояти и виброузла. Вибрация ослабляет резьбовые соединения, и это нормально — на то и рассчитан регламент протяжки.
Хранение и транспортировка
Перед длительным хранением слейте воду из бака, очистите подошву, дайте двигателю остыть. Топливо на долгий простой либо вырабатывают, либо стабилизируют присадкой: бензин за несколько месяцев расслаивается и забивает жиклёры карбюратора смолистыми отложениями.
Хранить машину нужно в положении, предусмотренном производителем, и под навесом. Для перевозки на прямоходных моделях предусмотрен колёсный комплект — плита катится, а не переносится. Грузить в кузов вручную стоит только машины до 90–100 кг и только вдвоём; всё, что тяжелее, — по аппарелям или подъёмником за штатную проушину.
«Виброплита своими руками»: почему это плохая идея
Запрос это популярный, и отвечать на него снисходительно неправильно — люди считают деньги, и это разумно. Разберём по существу, что именно не получается в самоделке.
Несбалансированный вибровозбудитель разрушает саму конструкцию. Заводской виброузел — это пара эксцентриков в подшипниках, рассчитанных на конкретную частоту и амплитуду и уравновешенных так, чтобы усилие уходило в грунт, а не в раму. В самоделке эксцентрик обычно делается на глаз, и часть энергии остаётся внутри машины. Дальше сценарий один: за десятки часов работы разбивает подшипники, а сварные швы рамы набирают усталостные трещины. Рама лопается, и происходит это без предупреждения, под ногами у оператора.
Отсутствие виброзащиты рукояти бьёт по здоровью. На заводской машине рукоять развязана с плитой резинометаллическими амортизаторами — это не удобство, а средство защиты. Вибрационная болезнь это реальное профессиональное заболевание, признанное в перечне профзаболеваний: поражение сосудов и нервов кистей рук, которое развивается годами и не лечится обратно. Жёстко приваренная к плите труба-рукоять передаёт на руки полную дозу вибрации.
Цена не выигрывает. Посчитайте честно: двигатель, подшипники нужного класса, эксцентриковый вал, ремень и шкивы, металл на раму и подошву, сварка, покраска. Прибавьте своё время. В сумме выходит сопоставимо с заводской плитой начального класса — TSS-WP60L в каталоге стоит 51 827,04 ₽ на момент публикации, — но без гарантии, без запчастей по каталогу, без предсказуемой глубины уплотнения и без возможности продать машину потом.
Отдельно про аренду. Если плита нужна на один-два дня в год, правильный ответ не самоделка, а аренда. Покупка имеет смысл, когда машина будет работать регулярно, — и тогда тем более странно экономить на конструкции, от которой зависят и результат, и руки оператора.
Разделы каталога: прямоходные виброплиты, реверсивные, бензиновые вибротрамбовки.
Частые вопросы
Как правильно работать виброплитой?
Уберите с площадки камни и мусор, проверьте влажность грунта, отсыпьте слой не толще паспортной глубины уплотнения машины. Первый проход делайте по всей площади с перекрытием полос примерно на треть ширины подошвы, второй — поперёк первого. Плита должна ехать сама: давить на рукоять не нужно. Работу заканчивают, когда машина перестаёт заглубляться и начинает идти ровно.
Сколько масла в виброплите и какое заливать?
В виброплите два независимых объёма масла: в картере двигателя и в корпусе вибровозбудителя. Это разные узлы с разными объёмами, часто разными марками масла и разной периодичностью замены, поэтому единой цифры не существует — точные значения для вашей модели указаны в руководстве по эксплуатации. Регламент ТО у виброплит каталога привязан к наработке с интервалами 50, 100 и 200 моточасов.
Сколько проходов нужно делать виброплитой?
Заранее число не назначают — оно зависит от грунта, влажности и массы машины. Признак готовности: плита перестаёт проседать, начинает идти ровно и быстрее, меняется звук работы. После этого лишние проходы бесполезны, а на некоторых грунтах вредны — переуплотнение разрушает структуру верхнего слоя.
Почему грунт не уплотняется виброплитой?
Обычно причина во влажности или в толщине слоя. Пересушенный грунт не уплотняется из-за слишком высокого трения между частицами, переувлажнённый — потому что поры заполнены водой, а вода несжимаема, и частицам некуда сближаться. Третья частая причина — связный грунт: глину и суглинок вибрацией уплотнить не удаётся, там нужна вибротрамбовка.
Зачем поливать виброплиту водой при работе по асфальту?
Горячая асфальтобетонная смесь прилипает к металлической подошве и вырывает зёрна из уплотняемого слоя. Тонкая плёнка воды из бака этому мешает. Воду подают именно на подошву, а не проливают саму смесь. По грунту, песку и щебню бак не открывают. В мороз бак сливают полностью, иначе разрывает трубку подачи.
Можно ли сделать виброплиту своими руками?
Технически можно, но невыгодно и опасно. Несбалансированный самодельный вибровозбудитель отдаёт часть энергии в раму: разбивает подшипники и набирает усталостные трещины в сварных швах, после чего рама лопается под ногами оператора. Рукоять без резинометаллических амортизаторов передаёт на руки полную дозу вибрации, а вибрационная болезнь входит в перечень профзаболеваний и не лечится обратно. По деньгам самоделка выходит сопоставимо с заводской плитой начального класса: TSS-WP60L стоит 51 827,04 ₽ на момент публикации.
