Evotec TCU368E (EVO368E04, 540 кВт SAE 1/14) PMG
Товар участвует в акциях
Характеристики
- Степень изоляции
- H
- Гарантия, срок (мес)
- 3
- Фактор мощности (cos φ)
- 0,8
- Система возбуждения
- PMG
- Точность регулировки напряжения (± %)
- 0,5
Купить в лизинг
Цена этой позиции — по запросу. Назовите её менеджеру: если сумма заказа попадает в диапазон от 200 000 до 20 000 000 ₽, оформим лизинг.
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Evotec TCU568E
Материалы и комплектующие
Когда станцию на 540 кВт ставят под нагрузку, где важно независимое питание возбуждения, выбирают Evotec TCU368E (EVO368E04) PMG. Это та же мощность и тот же корпус 1270×720×1000 мм, что у базовой версии, но с подвозбудителем PMG и защитой IP23. Генератор выдаёт 400/230 В, номинальный ток — 940 А, точность регулировки — ±0,5%.
Что даёт исполнение PMG
- Подвозбудитель на постоянных магнитах: регулятор ЕТС-2 получает питание независимо от выходной обмотки.
- IP23 вместо IP21: корпус защищён лучше, чем у SHUNT-версии.
- КПД 94,4%.
- Тот же корпус и масса 1 458 кг — замена одной версии на другую не требует новой рамы, но это проверяется по чертежам.
Где применяется
Станции для серверных, больниц, объектов связи, производственных линий и других потребителей, к качеству питания которых предъявляют повышенные требования.
Конструкция
- Бесщёточный синхронный генератор, 3 фазы, 50 Гц, 1500 об/мин.
- Постоянная мощность — 540 кВт, cos φ — 0,8.
- Один опорный подшипник, шаг обмотки 2/3.
- Изоляция класса H.
- Масса — 1 458 кг, брутто — 1 459 кг.
Совместимость и подбор
Исполнение SAE 1/14 указано в наименовании; соответствие маховику и картеру двигателя проверит инженер. Однопорная схема — прямая стыковка без собственного второго подшипника. Как устроен альтернатор и на что смотреть при выборе, описано в статье о выборе синхронного генератора.
Почему выгодно купить в PROTSS
Цену и условия поставки этой версии рассчитываем по запросу. PROTSS — официальный дилер ТСС: цены производителя, документы для юрлиц, закупки по 44-ФЗ и 223-ФЗ, доставка транспортными компаниями. Обе версии TCU368E — в разделе Evotec.
Гарантия и сервис
Гарантийный срок по паспорту — 3 месяца. Дальнейшее обслуживание выполняют сервисные центры ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе.
Общие характеристики
- Степень изоляции
- H
- Система возбуждения
- PMG
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- IP23
- Длина (мм)
- 1270
Электрическая часть
- Фактор мощности (cos φ)
- 0,8
- Точность регулировки напряжения (± %)
- 0,5
- Выходное напряжение (В)
- 400/230
- Номинальный ток (А)
- 940
- КПД генератора, %
- 94,4
- Регулятор напряжения
- ЕТС-2
- Количество фаз
- 3
- Частота вращения, об/мин
- 1500
- Тип генератора
- бесщёточный, синхронный
- Частота, Гц
- 50
- Постоянная мощность (кВт)
- 540

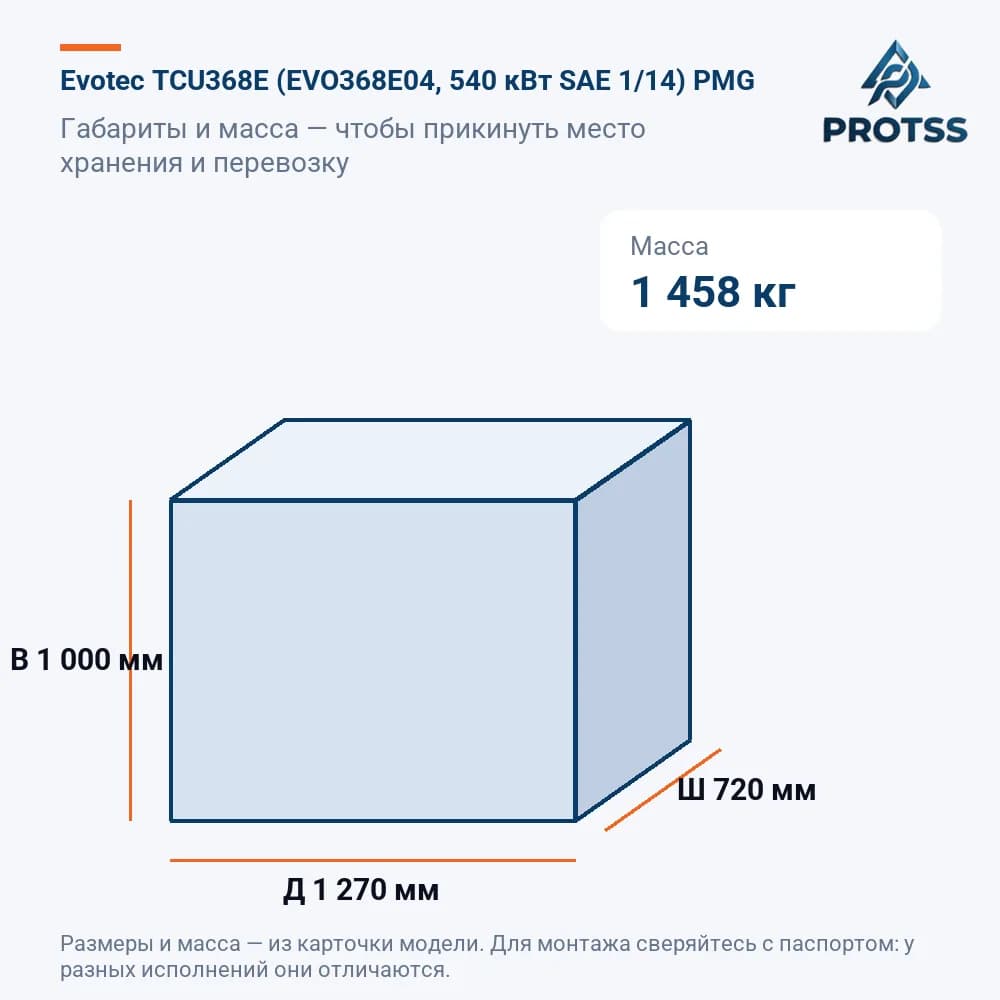

Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 1270х720х1000
- Вес брутто (кг)
- 1459
- Масса, кг
- 1458
Гарантия и сервис
- Гарантия, срок (мес)
- 3
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
Выходное напряжение — 400/230 В, количество фаз — 3, частота — 50 Гц.
Масса — 1458 кг, вес брутто — 1459 кг.
Габаритные размеры (Д×Ш×В) — 1270х720х1000 мм.
Гарантия производителя — 3. Обслуживание по гарантии выполняет сервисная сеть ТСС; фирменные сервисные центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе, есть выезд специалистов по регионам.
Номинальный ток — 940 А.
Степень изоляции — H.
Фактор мощности (cos φ) — 0,8.
Система возбуждения — PMG.
Точность регулировки напряжения (± %) — 0,5.
КПД генератора, % — 94,4.
Частота вращения, об/мин — 1500.
Тип генератора — бесщёточный, синхронный.
Постоянная мощность (кВт) — 540.
Количество опорных подшипников — 1.
Шаг обмотки — 2/3.
