Генератор для сварки: какой нужен и какой мощности — расчёт по току
Филимонов Иван
Эксперт PROTSS · 14 сентября 2026 г.
Для сварочного инвертора на 200 А нужен однофазный генератор от 8 кВт, на 160 А — около 7 кВт, для электрода 3 мм хватит 5 кВт. Показываем формулу и расчёт по току, сверяем с паспортами инверторов и подбираем генераторы из каталога.
Для сварочного инвертора MMA на 200 А нужен однофазный генератор с номинальной мощностью от 8 кВт, а лучше 9–10 кВт; для работы на 160 А — около 7 кВт; для электрода 3 мм на токе до 120 А хватит генератора на 5 кВт. Генератор на 4 кВт потянет сварку только электродом 2,5 мм — примерно до 110 А. Считается это просто: потребляемая мощность инвертора ≈ сварочный ток × напряжение дуги / КПД аппарата, плюс запас 20–30% для генератора. Ниже — формула с расчётом, таблица для токов от 100 до 315 А, сверка с паспортами реальных инверторов и подбор генераторов из каталога.
Мощность генератора для сварки: формула
Сварочный ток течёт в дуге при низком напряжении — 20–30 вольт. Генератор же видит не дугу, а инвертор, который берёт энергию из сети 230 В и теряет часть её на нагрев. Поэтому расчёт идёт в три шага.
Шаг 1. Напряжение дуги. Для ручной дуговой сварки (MMA) стандарт на сварочные источники IEC 60974-1 задаёт условное напряжение нагрузки:
U = 20 + 0,04 × I, где I — сварочный ток в амперах.
На 100 А это 24 В, на 200 А — 28 В, на 250 А — 30 В. Для полуавтомата (MIG/MAG) формула другая — 14 + 0,05 × I, для аргонодуговой TIG — 10 + 0,04 × I.
Шаг 2. Мощность дуги и потребление из сети. Мощность дуги — ток на напряжение: P = I × U. Инвертор отдаёт в дугу не всю энергию, которую взял из сети: КПД современных инверторов — обычно 0,8–0,85. Значит:
Потребление из сети ≈ I × U / КПД.
Шаг 3. Запас для генератора. Номинал генератора берём на 20–30% выше потребления. Зачем — ниже, в разделе про запас.
Пример для 200 А:
- напряжение дуги: 20 + 0,04 × 200 = 28 В;
- мощность дуги: 200 × 28 = 5600 Вт = 5,6 кВт;
- из сети: 5,6 / 0,85 = 6,6 кВт; 5,6 / 0,8 = 7,0 кВт;
- генератор с запасом: 6,6 × 1,2 = 7,9 кВт; 7,0 × 1,3 = 9,1 кВт.
Итог — генератор на 8 кВт как минимум, на 9–10 кВт с комфортным запасом.
Таблица: сварочный ток → мощность генератора
Расчёт по той же формуле для ручной дуговой сварки. Диаметр электрода — ориентир, рабочий ток для конкретной марки смотрите на пачке.
| Сварочный ток | Электрод | Напряжение дуги | Мощность дуги | Из сети при КПД 0,85–0,8 | Генератор с запасом 20–30% |
|---|---|---|---|---|---|
| 100 А | 2,5 мм | 24 В | 2,4 кВт | 2,8–3,0 кВт | 3,4–3,9 кВт → от 4 кВт |
| 120 А | 3 мм | 24,8 В | 3,0 кВт | 3,5–3,7 кВт | 4,2–4,8 кВт → от 5 кВт |
| 140 А | 3–4 мм | 25,6 В | 3,6 кВт | 4,2–4,5 кВт | 5,1–5,8 кВт → от 6 кВт |
| 160 А | 4 мм | 26,4 В | 4,2 кВт | 5,0–5,3 кВт | 6,0–6,9 кВт → 7 кВт |
| 180 А | 4 мм | 27,2 В | 4,9 кВт | 5,8–6,1 кВт | 6,9–8,0 кВт → 8 кВт |
| 200 А | 4–5 мм | 28 В | 5,6 кВт | 6,6–7,0 кВт | 7,9–9,1 кВт → 8–10 кВт |
| 250 А | 5 мм | 30 В | 7,5 кВт | 8,8–9,4 кВт | 10,6–12,2 кВт → 12 кВт |
| 315 А | 5–6 мм | 32,6 В | 10,3 кВт | 12,1–12,8 кВт | 14,5–16,7 кВт → 15–17 кВт, трёхфазный |
Главное, что даёт таблица: мощность генератора определяет не надпись «200 А» на аппарате, а ток, на котором вы реально варите. Если основная работа — электрод 3 мм на 90–120 А, генератора на 5 кВт хватает, даже когда у инвертора в паспорте написано 200 А. Просто выкручивать ручку до максимума на таком генераторе нельзя.
Для полуавтомата и TIG та же логика, но цифры ниже. Полуавтомат на 200 А: 14 + 0,05 × 200 = 24 В, дуга 4,8 кВт, из сети 5,6–6,0 кВт, генератор 7–8 кВт. TIG на 200 А: 10 + 0,04 × 200 = 18 В, дуга 3,6 кВт, из сети 4,2–4,5 кВт, генератор около 6 кВт. Подробнее о выборе полуавтомата — в статье какой сварочный полуавтомат выбрать.
Сверка с паспортом: строка «Потребление максимальное, кВА»
Формула даёт честную оценку, но у конкретного аппарата есть своя паспортная цифра — «Потребление максимальное, кВА». Это полная мощность, которую инвертор берёт из сети на максимальном токе. У аппаратов без корректора коэффициента мощности она заметно выше активной мощности, которую даёт формула. Правило простое: считайте по формуле, сверяйте с паспортом и берите большее из двух.
Разброс у аппаратов одного тока в разделе ручной дуговой сварки заметный:
| Инвертор | Сварочный ток | Сеть | Потребление максимальное | Генератор с запасом |
|---|---|---|---|---|
| TSS EVO MMA-160 | 20–160 А | 220 В | 6,0 кВА | 7,2–7,8 → 8 кВт |
| TSS EVO MMA-200 | 20–200 А | 220 В | 6,2 кВА | 7,4–8,1 → 8 кВт |

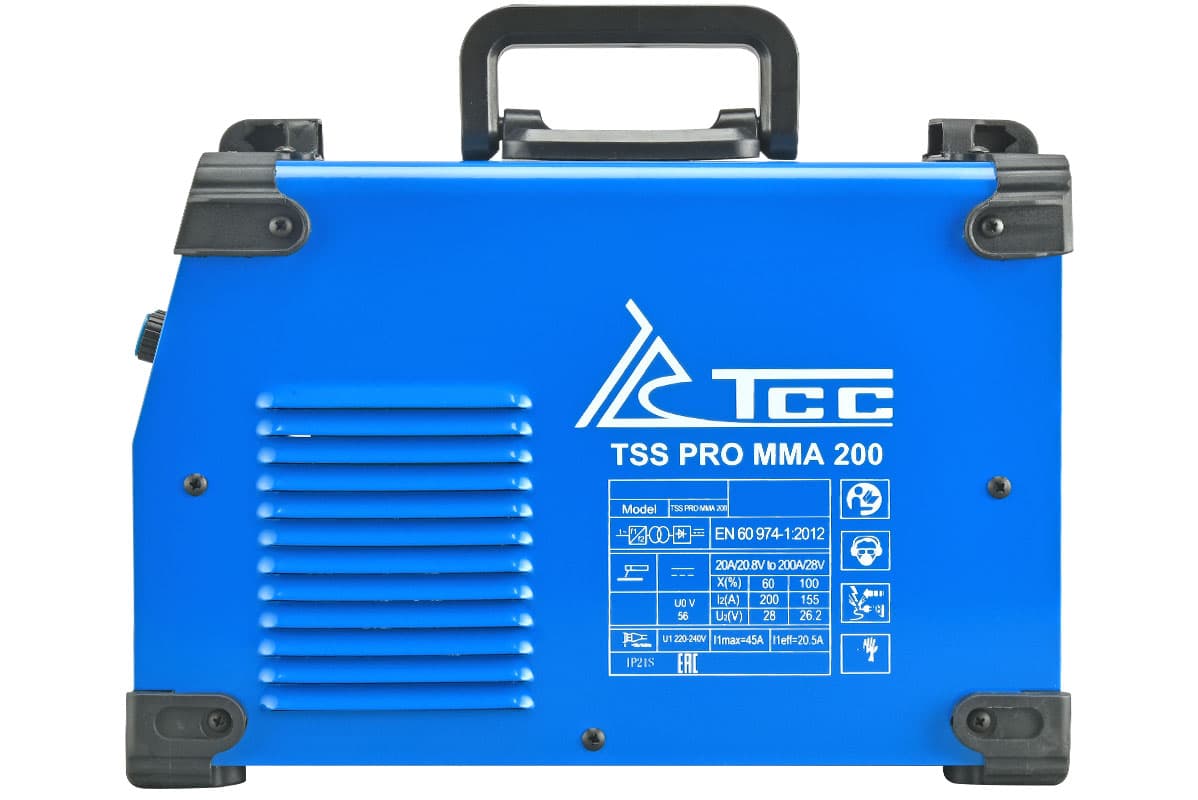

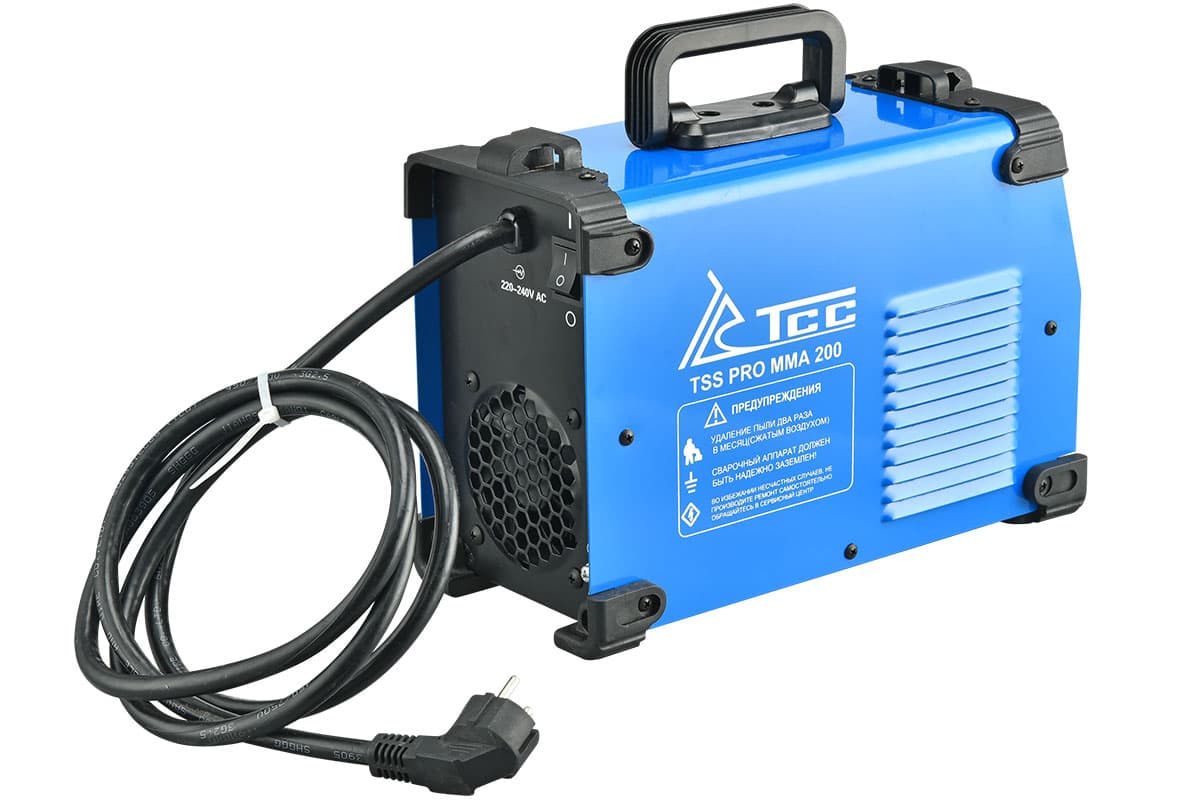

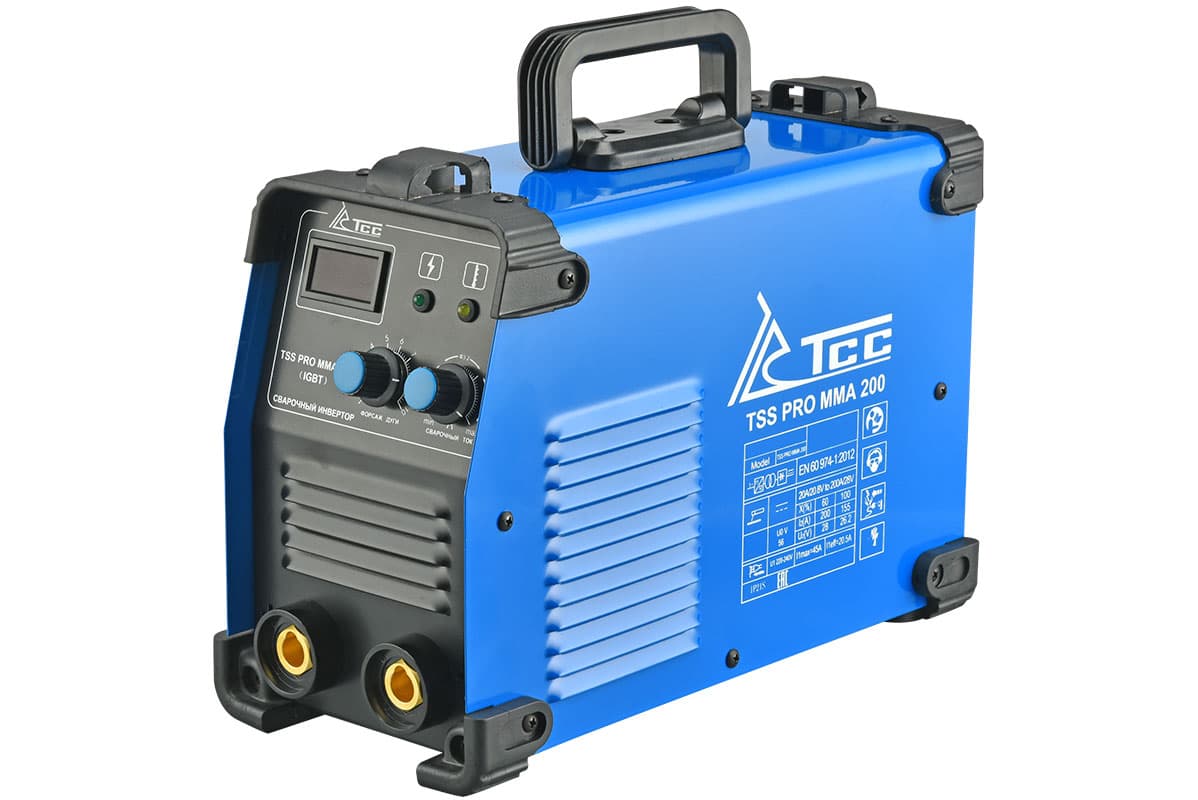

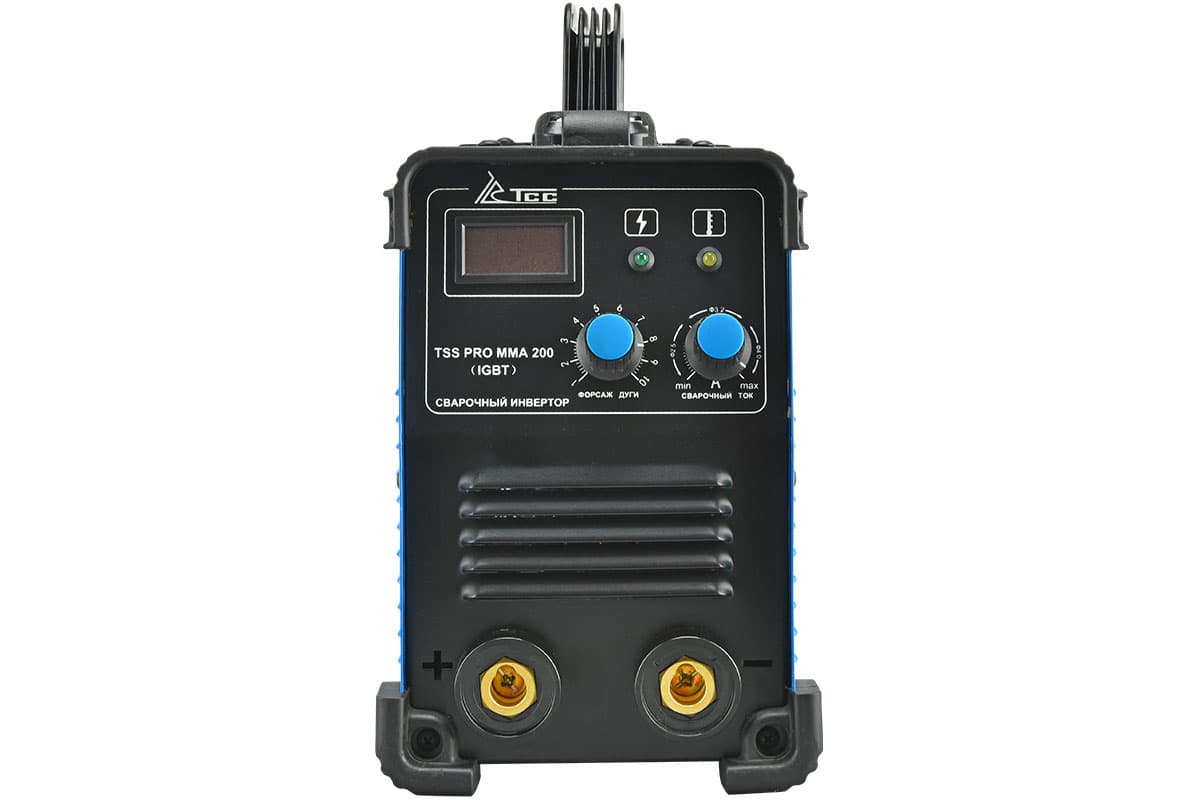

| TSS PRO MMA-200 | 20–200 А | 220 В | 6,2 кВА | 7,4–8,1 → 8 кВт |
| HUGONG ESTICK 200ED III | 20–200 А | 160–250 В | 9,2 кВА | 11,0–12,0 → 12 кВт |
| HUGONG EXTREME 200 III | 20–200 А | 220 В | 9,46 кВА | 11,4–12,3 → 12 кВт |
| TSS EVO MMA-250 | 20–250 А | 220 В | 9,5 кВА | 11,4–12,4 → 12 кВт |
| HUGONG POWER STICK 251W III | 30–250 А | 220 В | 11 кВА | 13,2–14,3 кВт |
| HUGONG POWER STICK 250 III | 30–250 А | 380 В | 10,7 кВА | 12,8–13,9 → 15 кВт, три фазы |
| TSS EVO MMA-315 | 20–315 А | 380 В | 13 кВА | 15,6–16,9 → 17 кВт, три фазы |
| HUGONG INVERDELTA 400 III | 15–400 А | 380 В | 19 кВА | 22,8–24,7 кВт, три фазы |
Два 200-амперных аппарата — TSS PRO MMA-200 и HUGONG EXTREME 200 III — отличаются по потреблению в полтора раза: 6,2 против 9,46 кВА. По формуле 200 А требуют 6,6–7,0 кВт, то есть у TSS паспорт даже ниже формулы, а у HUGONG — заметно выше. Под первый хватит генератора на 8 кВт, под второй на максимальном токе нужен 12-киловаттный.
Какой генератор нужен для сварочного аппарата 200 А

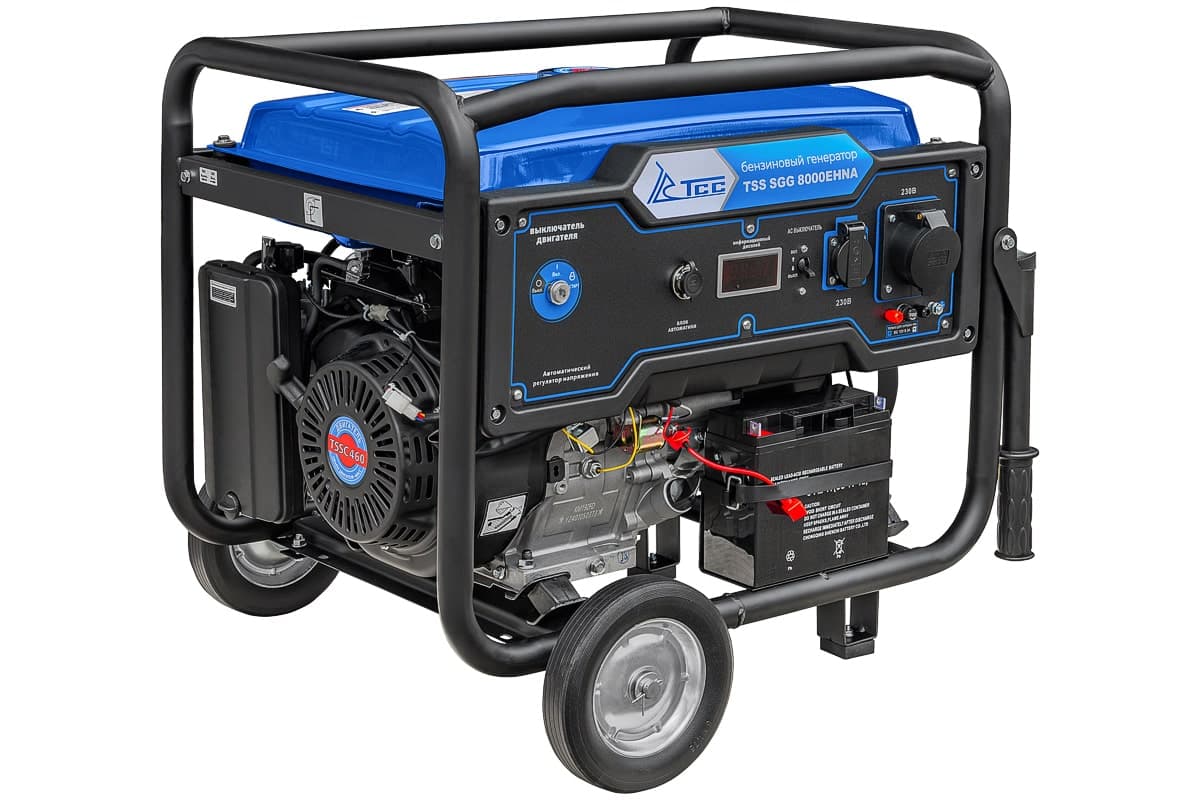

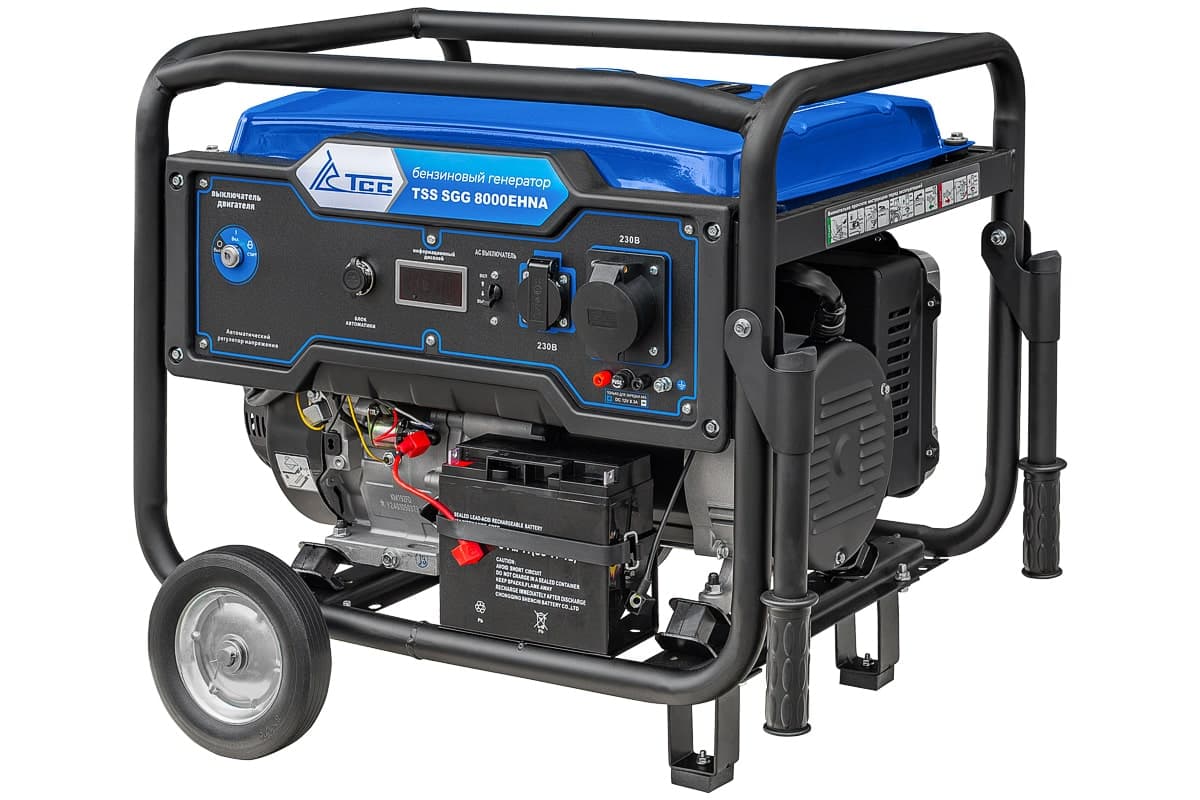

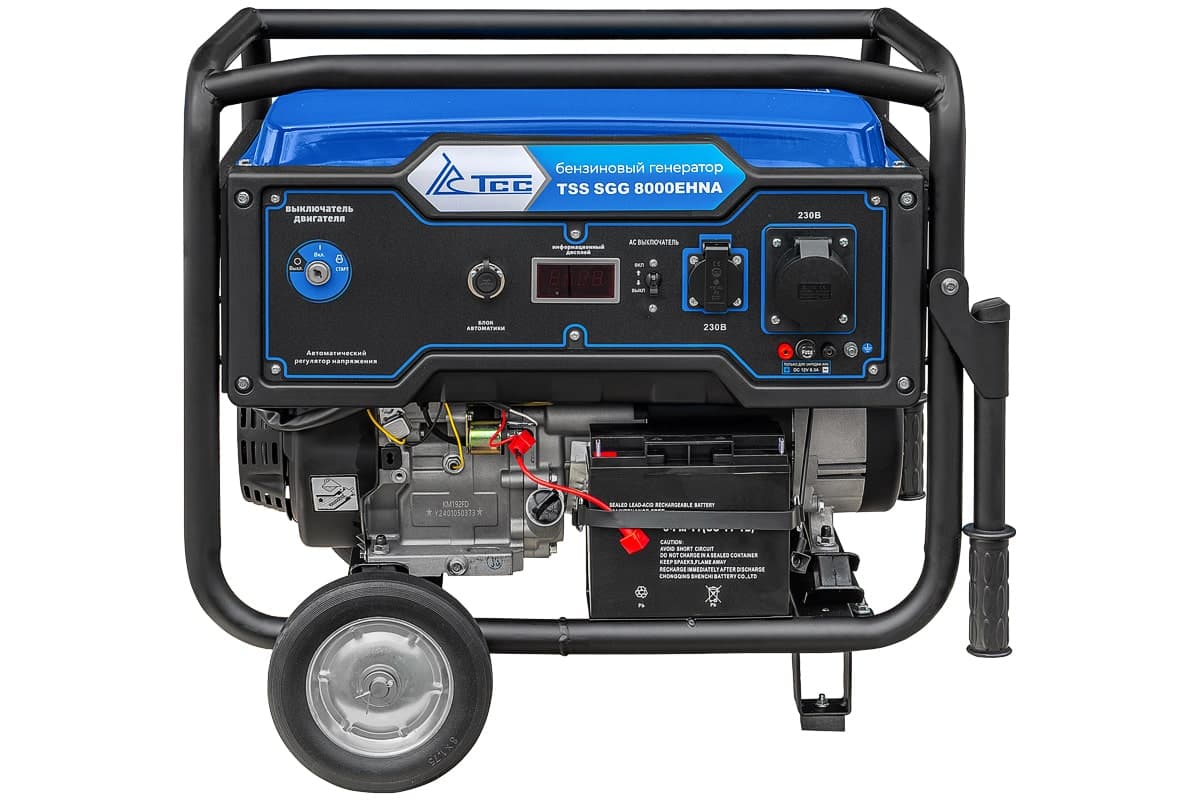

Сводим расчёт с каталогом. Для инверторов с потреблением около 6,2 кВА подходит однофазный генератор на 8 кВт: TSS SGG 8000EHNA, SGG 8500EHNA Duplex или SGG 9000ELA — у всех номинал 8 кВт и максимум 8,5 кВт. Верхняя граница запаса по формуле (9,1 кВт) выше их номинала, но на рабочем токе 150–180 А электродом 4 мм потребление аппарата ниже паспортного максимума, и запаса хватает.
Если варить нужно подолгу на максимуме, берите ступень выше: SGG 10000EHA на 10 кВт или SGG 11000EHA на 10,5 кВт — они закрывают и расчёт по формуле с запасом 30%, и аппараты с паспортным потреблением до 8 кВА. Модели этого класса собраны в подборке бензогенераторы 8–12 кВт.
Для аппаратов с потреблением 9,2–9,5 кВА нужен SGG 12000EHLA на 12 кВт — самая мощная однофазная модель каталога. Под HUGONG POWER STICK 251W III с 11 кВА однофазного бензогенератора с полным запасом в каталоге нет. Под INVERDELTA 400 III с 19 кВА нужна дизельная электростанция от 25 кВт — как её подбирать, разобрано в статье про расчёт мощности дизельного генератора.
Зачем запас 20–30%
- Генератор не должен работать на 100% номинала. Разница между номинальной и максимальной мощностью у бензогенераторов каталога — 5–10%: у SGG 8000EHNA это 8 и 8,5 кВт, у SGG 12000EHLA — 12 и 13 кВт. Максимум рассчитан на секунды, а не на шов.
- Поджиг дуги — это бросок тока. В момент касания электродом инвертор берёт из сети больше, чем в установившейся дуге, а генератор на границе мощности отвечает провалом напряжения. Инвертор на просевшем напряжении либо отключается по защите, либо не выдаёт ток.
- Пусковой ток самого инвертора. При включении заряжаются входные конденсаторы, и генератор видит короткий, но заметный всплеск.
Для аппаратов с узким входным диапазоном (220 В ±15%) запас 30% важнее, чем 20%. Аппараты с широким диапазоном — например, HUGONG ESTICK 200ED III на 160–250 В — к просадкам терпимее.
Потянет ли генератор на 4 кВт сварку
Потянет, но не на любом токе. Решим задачу в обратную сторону. С запасом 20% генератор на 4 кВт может отдать инвертору около 3,3 кВт. При КПД 0,8–0,85 в дугу уйдёт 2,7–2,8 кВт. Подставляем в формулу I × (20 + 0,04 × I) = 2700–2800 Вт и получаем ток около 110–115 А.
- Электрод 2,5 мм (70–100 А) — работает уверенно.
- Электрод 3 мм — на нижней части диапазона, 90–110 А, работать можно.
- Электрод 4 мм (от 130 А) — нет: без запаса предел генератора около 130 А, и защита будет срабатывать на поджиге.
Бытовой инвертор на 160–200 А от 4-киловаттного генератора работать будет, если не выкручивать ток выше 110 А. Если поставить максимум, генератор уйдёт в перегрузку. Для сварки электродом 3 мм в полную силу разумный минимум — 5 кВт.
Можно ли варить на инверторном генераторе
Можно. Инверторный генератор выдаёт стабильное напряжение с чистой синусоидой, и сварочному инвертору это только на пользу — электроника аппарата получает питание не хуже сетевого. Два нюанса:
- Мощность подбирается по той же таблице. Инверторные генераторы обычно компактнее и маломощнее: модели на 2–3 кВт для сварки не подходят, а на 7–9 кВт (например, TSS SGG 7000Ei и SGG 10000Ei с номиналом 7 и 9 кВт) — подходят для токов до 160 и до 200 А соответственно.
- Электронный модуль инверторного генератора не терпит перегрузки. Обычный генератор на броске тока проседает по напряжению, а инверторный чаще просто отключает выход по защите. Поэтому запас 20–30% для него обязателен, а работать на пределе номинала не стоит.
Чем инверторный генератор отличается от обычного по устройству, разобрано в статье инверторный генератор: чем отличается.
Однофазный инвертор от трёхфазного генератора
Трёхфазный генератор раздаёт номинал на три фазы. Однофазный инвертор, включённый в одну розетку 230 В такого генератора, получает примерно треть паспортной мощности: у SGG 9000E3LA с номиналом 8 кВт это около 2,7 кВт на фазу — для 200-амперного инвертора недостаточно, хватит только на электрод 2,5 мм на малом токе. Поэтому под однофазные аппараты подбирают однофазные генераторы, а трёхфазные SGG 16000EH3LA (15 кВт) и SGG 18000EH3LA (17 кВт) — только под трёхфазные инверторы.
Если трёхфазный генератор уже есть, путь — инвертор на 380 В: TSS EVO MMA-315 (13 кВА) или HUGONG POWER STICK 250 III (10,7 кВА). Подробнее про фазы — в статье однофазный или трёхфазный генератор.
Сварочный генератор вместо пары «инвертор + генератор»
Если генератор нужен в первую очередь для сварки, посчитайте альтернативу — бензиновый сварочный генератор, где сварочный источник и электростанция собраны на одном двигателе. Сварка идёт от собственного сварочного модуля, а розетки 230 В питают инструмент и свет.
| Задача | Инвертор + генератор | Сварочный генератор 2-в-1 |
|---|---|---|

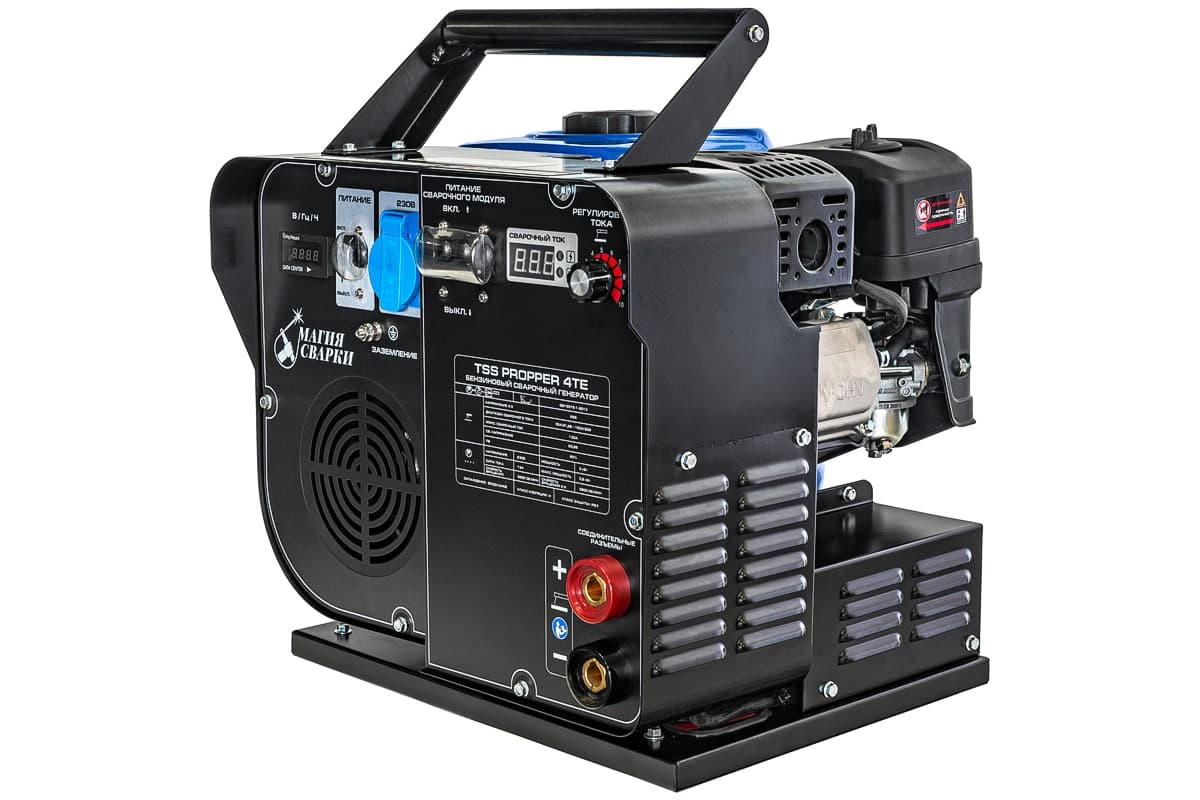

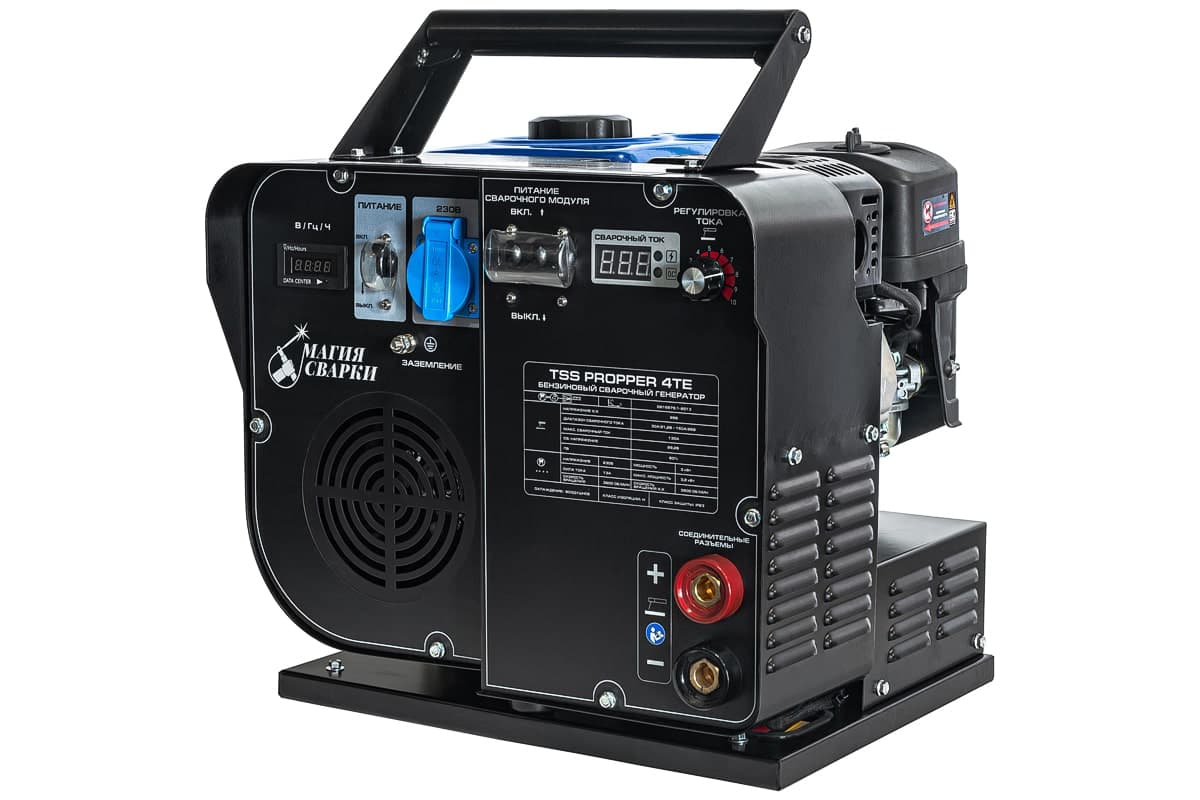

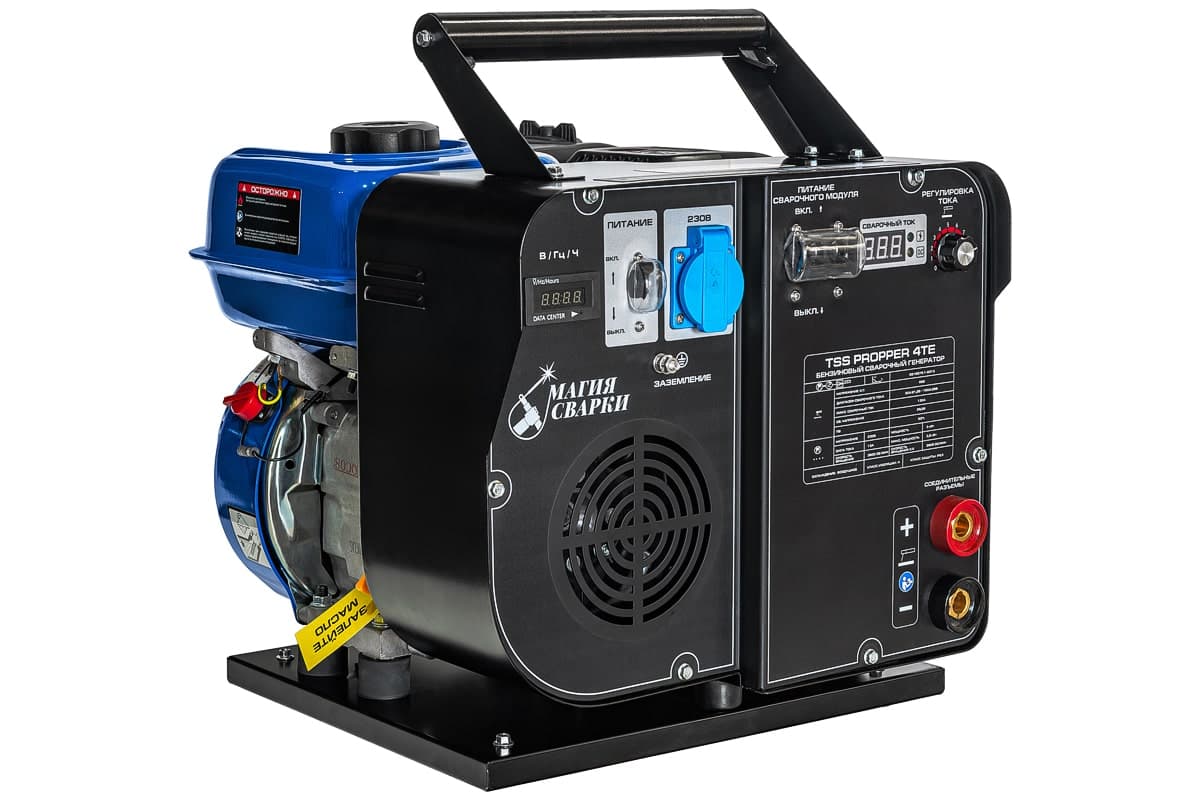

| 150–160 А, электрод до 4 мм | TSS EVO MMA-160 + генератор 8 кВт (94,6 кг) | TSS PROPPER 4TE: 30–150 А, ПВ 60%, 2,8 кВт на розетки, 35 кг |

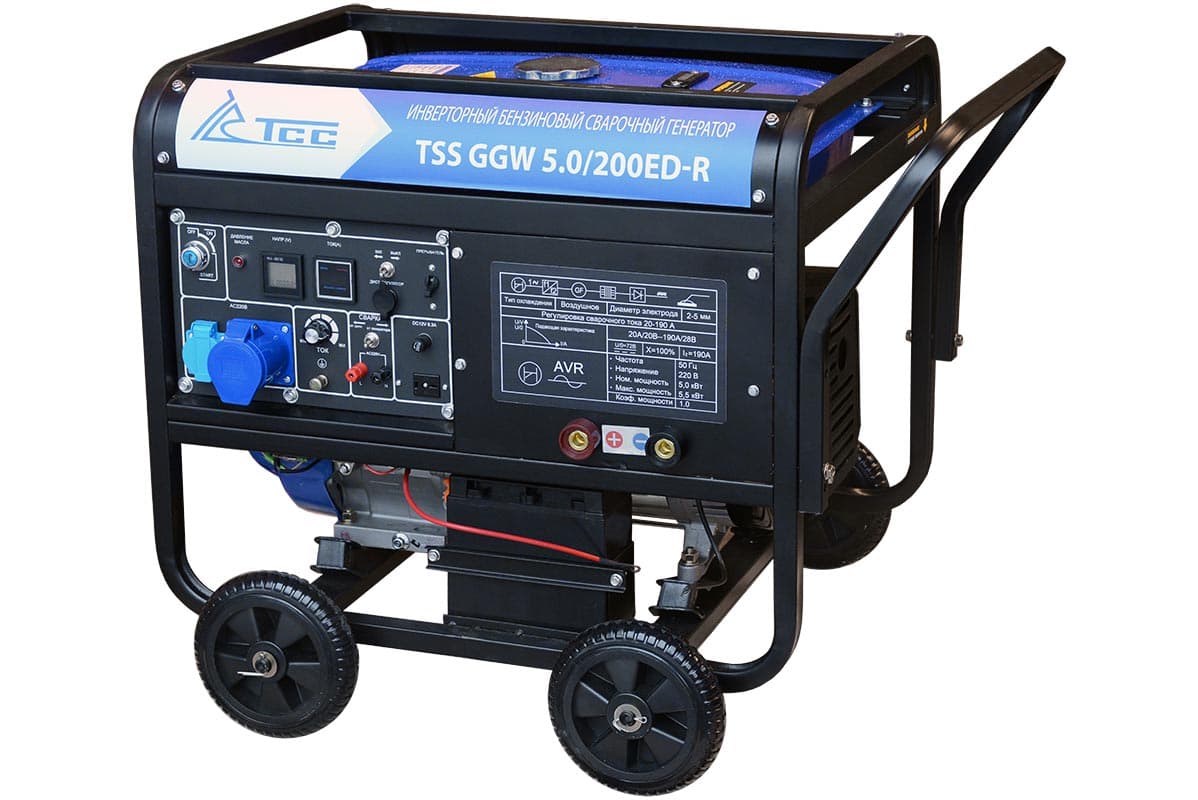

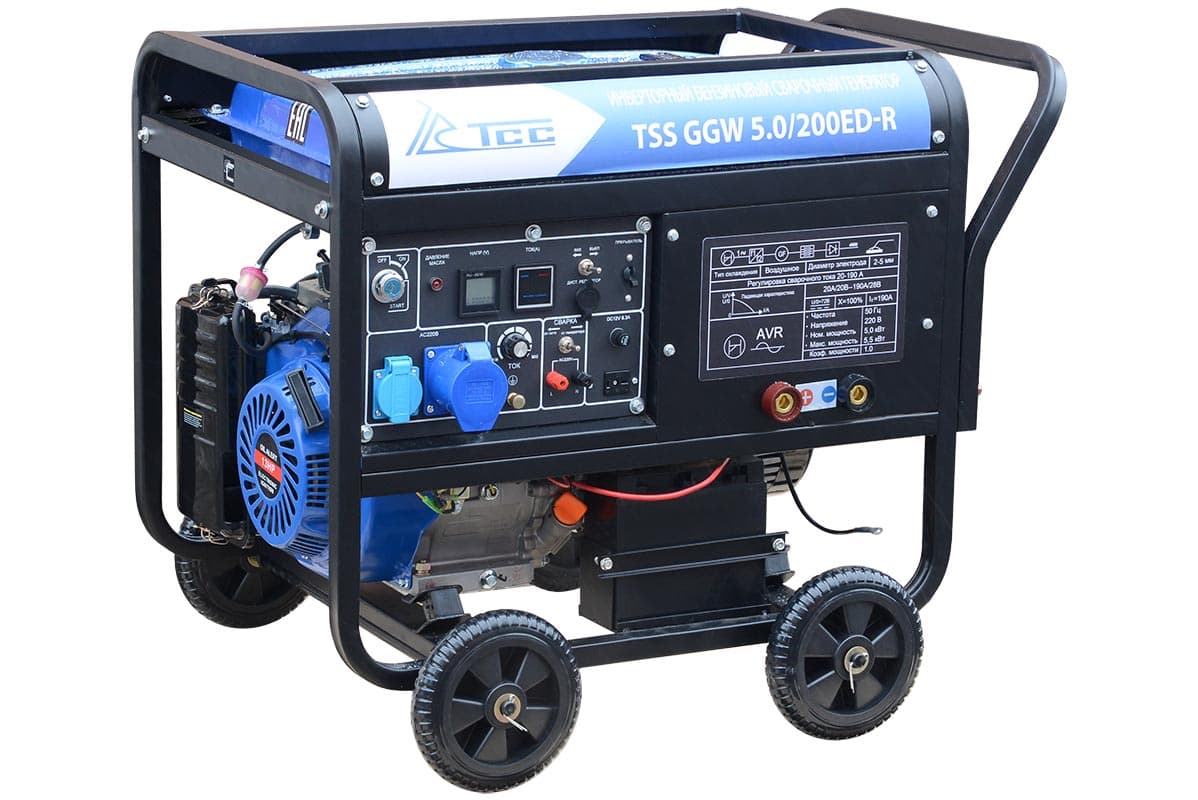

| 190–200 А, электрод до 4 мм | TSS PRO MMA-200 + SGG 8000EHNA на 8 кВт | TSS GGW 5.0/200ED-R: 20–190 А, ПВ 80%, 5 кВт на розетки, 98 кг |

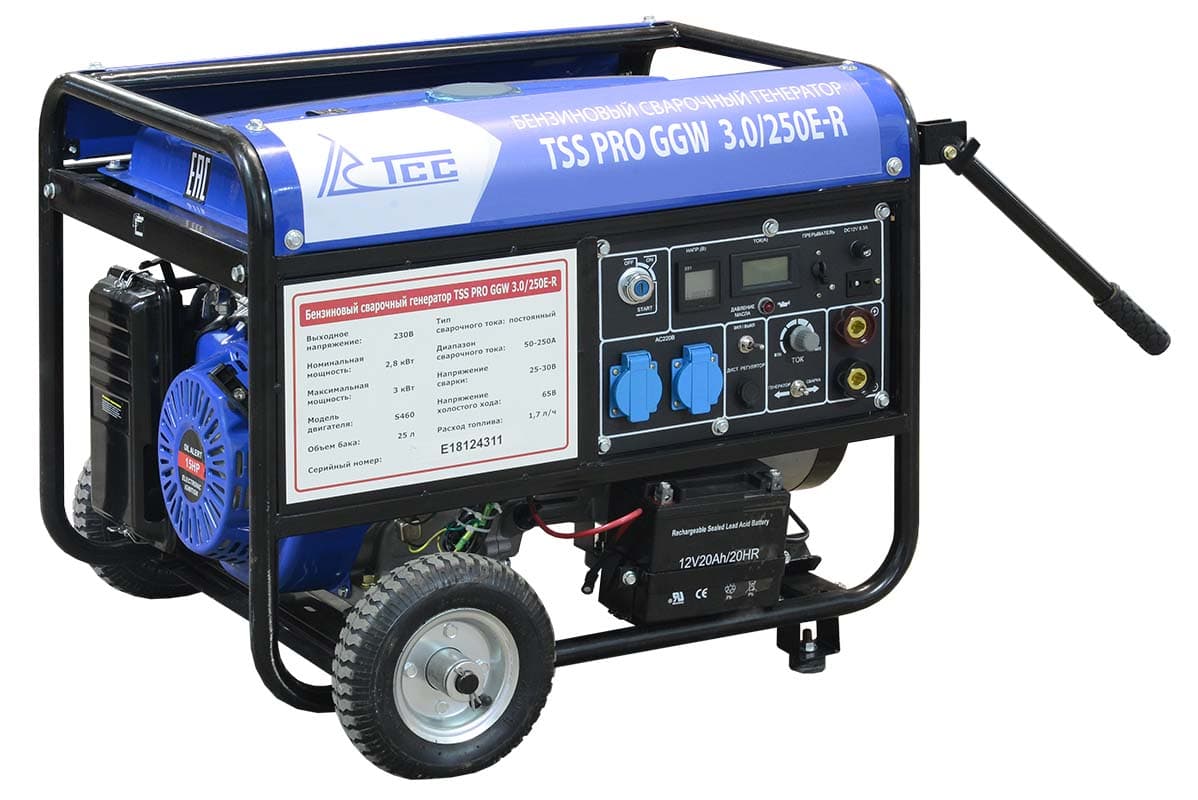

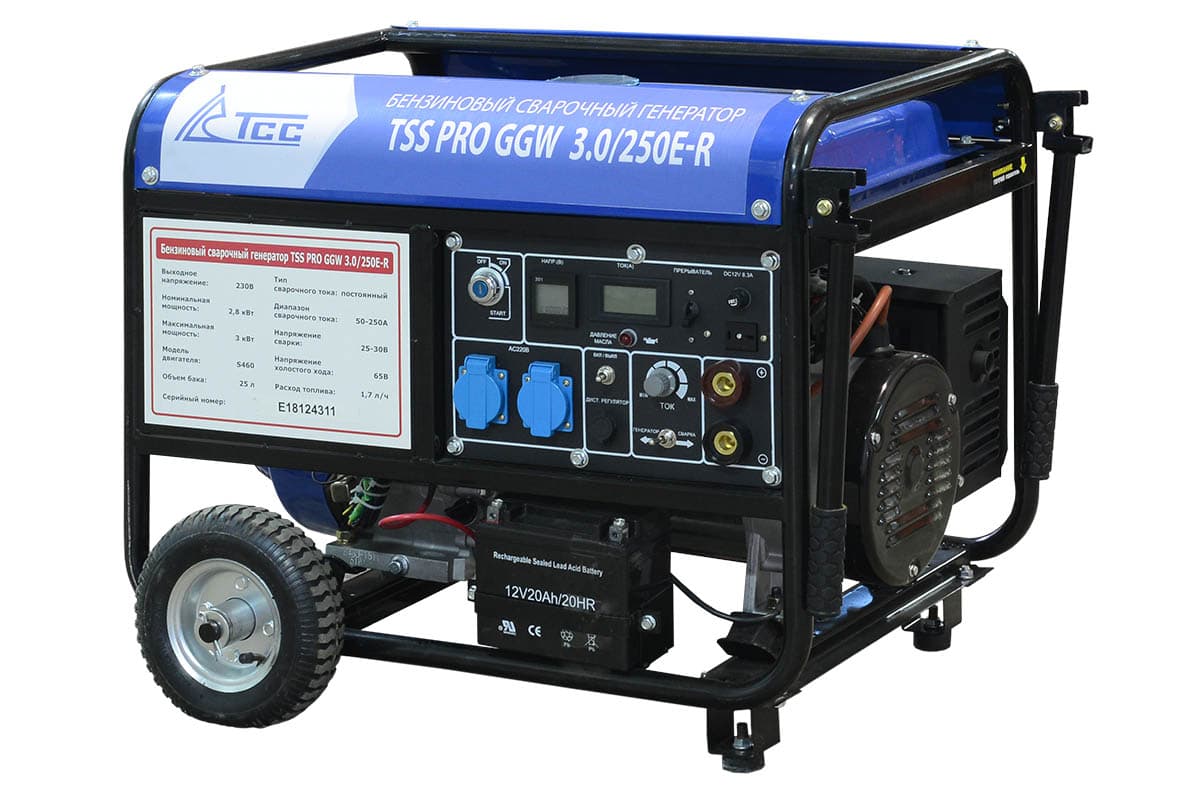

| 250 А, электрод до 5 мм | TSS EVO MMA-250 + SGG 12000EHLA на 12 кВт (210 кг) | TSS PRO GGW 3.0/250E-R: 50–250 А, ПВ 80%, 2,8 кВт на розетки, 98 кг |
На 150–200 А пара и агрегат 2-в-1 стоят сопоставимо, и выбор зависит от того, что нужно кроме сварки. Пара «инвертор + генератор» отдаёт все 8 кВт инструменту, когда сварки нет, а инвертор можно унести и включить от розетки в гараже. Сварочный генератор заводится один раз, не требует подбора мощности под аппарат и не просаживается на поджиге, а PROPPER 4TE весит всего 35 кг.
На 250 А картина однозначная: однофазный генератор на 12 кВт весит 210 кг и стоит в разы дороже сварочного генератора PRO GGW 3.0/250E-R, который даёт те же 250 А при массе 98 кг. Как устроены такие агрегаты и чем они отличаются, разобрано в статье про сварочный генератор.
Сварочные генераторы: сварка и розетки на одном двигателе
Чек-лист: сварка от генератора без сюрпризов
- Определите ток, на котором реально будете варить, и посчитайте потребление: ток × (20 + 0,04 × ток) / 0,8.
- Выпишите из паспорта инвертора «Потребление максимальное, кВА» и возьмите большее из двух чисел.
- Умножьте на 1,2–1,3 — это номинал генератора. Не считайте от максимальной мощности генератора: она на 5–10% выше номинала и рассчитана на секунды.
- Проверьте фазы: однофазный инвертор — однофазный генератор.
- Кабель от генератора до аппарата — короткий и с запасом по сечению: просадка на длинном тонком удлинителе складывается с просадкой генератора. Расчёт сечения — в статье про кабель для сварочного аппарата.
- Запускайте генератор без нагрузки, дайте ему выйти на обороты и только потом включайте инвертор. Перед остановкой генератора сначала выключите аппарат.
- Начинайте с рабочего тока, а не с максимума: на токе 90–130 А потребление аппарата далеко от паспортных цифр.
- ПВ инвертора от генератора не меняется, но перегрев генератора на длинных швах — отдельный фактор. Как считается ПВ, разобрано в статье про ПВ сварочного аппарата.
Генератор 8–12 кВт и инвертор к нему
Частые вопросы
Какой генератор нужен для сварочного аппарата 200 А?
Однофазный, с номиналом от 8 кВт. По формуле 200 А × 28 В дуги / КПД 0,8–0,85 дают 6,6–7,0 кВт из сети, с запасом 20–30% — 7,9–9,1 кВт. Для TSS PRO MMA-200 с паспортным потреблением 6,2 кВА хватит TSS SGG 8000EHNA или SGG 9000ELA на 8 кВт; для HUGONG EXTREME 200 III с 9,46 кВА на максимальном токе нужен SGG 12000EHLA на 12 кВт.
Потянет ли генератор на 4 кВт сварку?
Да, но только на токе примерно до 110–115 А с нормальным запасом: это электрод 2,5 мм и 3 мм на нижней части диапазона. Без запаса предел — около 130 А, и на поджиге будет срабатывать защита. Для электрода 3 мм в полную силу нужен генератор от 5 кВт, для 4 мм — от 7 кВт.
Как рассчитать мощность генератора для сварки?
Напряжение дуги для ручной сварки считают как 20 + 0,04 × ток. Мощность дуги — ток × напряжение, потребление из сети — мощность дуги, делённая на КПД инвертора 0,8–0,85. Номинал генератора берут на 20–30% выше. Пример: 160 А × 26,4 В = 4,2 кВт в дуге, 5,0–5,3 кВт из сети, генератор около 7 кВт. Результат сверяют с паспортной строкой «Потребление максимальное, кВА» и берут большее.
Можно ли варить на инверторном генераторе?
Можно: инверторный генератор даёт стабильную синусоиду, и сварочному инвертору это не вредит. Но мощность подбирается по той же таблице, а электронный модуль генератора на перегрузке отключает выход. Модели на 2–3 кВт для сварки не подходят, на 7–9 кВт — подходят для токов до 160–200 А, запас 20–30% обязателен.
Будет ли однофазный инвертор работать от трёхфазного генератора?
Только на одной фазе и примерно на трети мощности: трёхфазный генератор на 8 кВт отдаёт в одну розетку 230 В около 2,7 кВт, чего для инвертора на 200 А мало. Под однофазный аппарат берите однофазный генератор, а если трёхфазный генератор уже есть — инвертор на 380 В, например TSS EVO MMA-315 или HUGONG POWER STICK 250 III.
Что лучше: инвертор с генератором или сварочный генератор?
Если генератор нужен в основном для сварки — сварочный генератор: он не требует подбора мощности под аппарат и не просаживается на поджиге. На 250 А это однозначно: TSS PRO GGW 3.0/250E-R весит 98 кг против 210 кг у однофазного генератора на 12 кВт и стоит в разы дешевле такой пары. Если же генератор нужен и для дома, и для инструмента, удобнее пара: все 8–12 кВт уходят в розетки, когда сварки нет.
