Статор и ротор бензогенератора: как проверить обмотку мультиметром и что менять
Филимонов Иван
Эксперт PROTSS · 13 октября 2026 г.
Порядок проверки обмоток бензогенератора мультиметром на заглушённой станции: от автомата и регулятора до статора и ротора. Таблица симптомов, статоры и роторы по моделям SGG с ценами и расчёт, когда ремонт дороже нового генератора.
Обмотку бензогенератора проверяют мультиметром на заглушённой станции и строго в конце цепочки: сначала автомат защиты и розетки, затем регулятор напряжения (AVR), щётки и контактные кольца, и только потом статор и ротор. Причина проста: обрыв или замыкание обмотки — самая редкая и самая дорогая из причин, по которым бензогенератор работает, но не выдаёт напряжение. Альтернатор в сборе для SGG 5000EHNA Duplex стоит 24 326 ₽ при цене генератора 76 800 ₽, а регулятор для него — 2 848 ₽. Цены на момент публикации. Ниже — что и где мерить, как отличить статор от ротора по симптомам и когда ремонт уже не имеет смысла.
Что внутри альтернатора и что в нём ломается
У обычного бензогенератора серии SGG альтернатор синхронный, щёточный, с медными обмотками и регулятором AVR — так указано в карточках каталога. Отказать в нём могут четыре узла:
- Статор — неподвижный пакет пластин с обмотками: основная даёт 230 В в розетки, дополнительная питает регулятор. У трёхфазных моделей основных обмоток три.
- Ротор — электромагнит на валу двигателя; его обмотка возбуждения получает ток от регулятора через контактные кольца и щётки.
- Регулятор AVR — измеряет напряжение статора и дозирует ток в ротор.
- Щёточный узел — единственная изнашивающаяся механическая деталь альтернатора.
Устройство и отличие щёточного альтернатора от бесщёточного разобраны в статье альтернатор генератора: что это и как устроен; здесь — только диагностика и замена. Общая проверка станции — искра, катушка, компрессия — в статье как проверить бензогенератор.
У инверторных моделей — SGG 2400Si, SGG 5000Ei и остальных с индексом Si/Ei/ESi — ротор на постоянных магнитах, щёток и AVR нет, а ток статора выпрямляется и собирается заново инверторным блоком. У них проверяют статор и блок; «возбуждение» и щётки к ним не относятся.
Как проверить бензогенератор по шагам: порядок исключения
Логика одна: от бесплатного и частого к дорогому и редкому. Пропускать шаги нельзя — неисправный регулятор выглядит точно так же, как сгоревший статор, но стоит в десять раз дешевле.
Шаг 1. Обороты и частота
Запустите генератор без нагрузки и измерьте в розетке напряжение и, если мультиметр умеет, частоту. Норма — около 230 В и 50 Гц. Если частота заметно ниже 50 Гц, а напряжение пропорционально ниже — виноваты двигатель и регулятор оборотов, а не обмотки: альтернатор просто недокручивают. Причины — в статье плавают обороты генератора. Если частота в норме, а напряжения нет, глушите двигатель и идите дальше.
Шаг 2. Автомат, кнопка защиты, розетки
Самая частая «поломка обмотки» — выбитый автомат или кнопка тепловой защиты после перегрузки. Проверьте их, осмотрите розетки на оплавление, прозвоните цепь от розетки до клемм автомата. Если напряжение есть хотя бы в одной из двух розеток — обмотка цела. Этот блок целиком разобран в статье генератор не выдаёт напряжение.

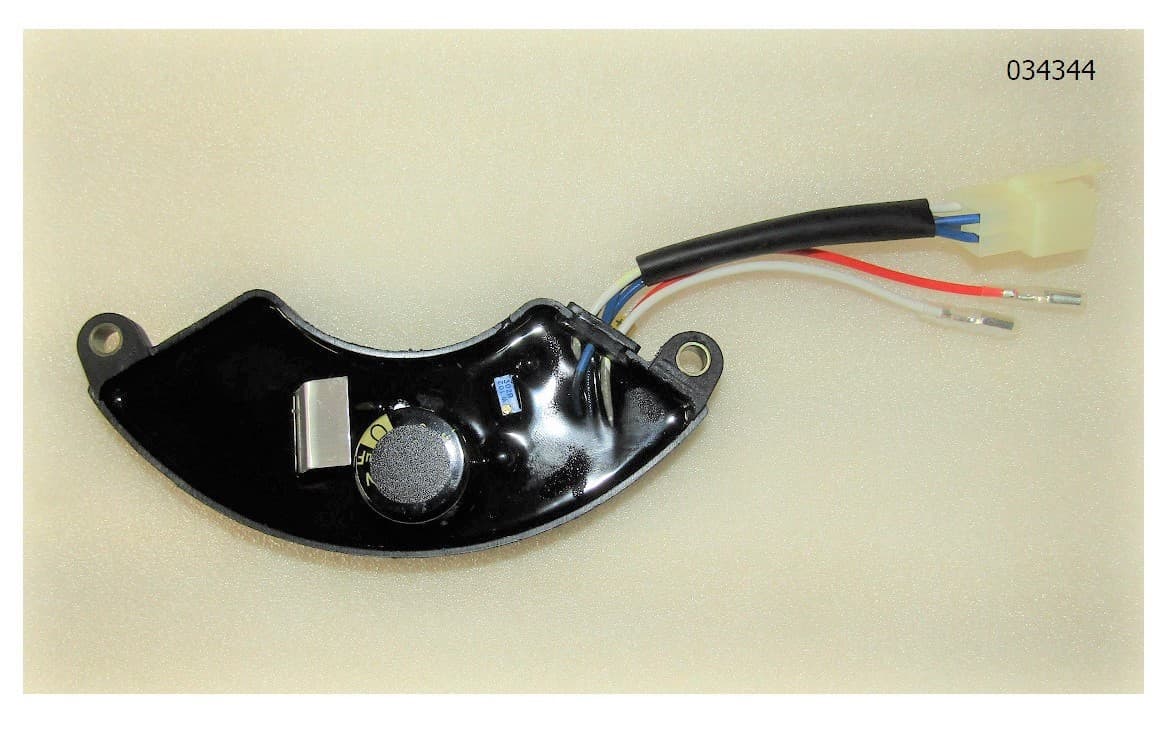

Шаг 3. Регулятор напряжения AVR

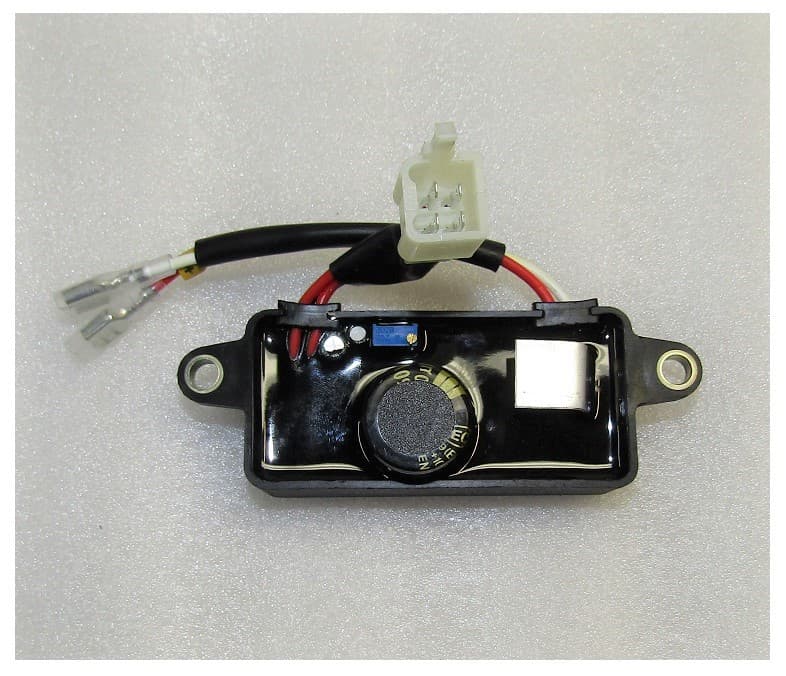

Регулятор проверяют раньше обмоток: он отказывает чаще, стоит от 2 001 ₽ (блок для SGG 2800N, арт. 024975) и диагностируется заменой. Внутри блока мультиметром мерить нечего — проверяют то, что вокруг:
- Осмотр корпуса: вздутие, трещины, потёки компаунда, запах горелого — блок под замену.
- Отключите разъём и прозвоните провода до щёточного узла и до обмоток статора на обрыв; окисленные контакты зачистите.
- Поставьте заведомо исправный регулятор под эту модель и запустите генератор. Напряжение появилось — диагноз готов.
Как подобрать блок по модели и числу контактов — в статье регулятор напряжения генератора AVR. Оговорка: если регулятор сгорел, причину ищут дальше — пробитая на корпус обмотка ротора или замыкание в статоре выводят из строя и новый блок.
Шаг 4. Щётки генератора и контактные кольца
Щёточный узел снимается двумя винтами без разборки альтернатора. Что смотреть:
- остаточная длина — стёртые до держателя щётки не достают до колец, ток возбуждения не идёт;
- свободный ход — залипшая от нагара щётка даёт пропадающее напряжение, которое «возвращается» от постукивания по корпусу;
- кольца ротора — окисел и грязь чистят, не царапая, глубокую выработку убирают только в сервисе;
- пружины и провода щёток — обрыв тонкого провода внешне незаметен, прозвоните его.
Щёточные узлы продаются в сборе под группу моделей: щёткодержатель для SGG 2000N–3200EN Duplex за 1 220 ₽ (арт. 047421) подходит к SGG 2800N и SGG 3200EN Duplex, узел арт. 024967 за 1 220 ₽ — к моделям SGG 5000–8500, арт. 046708 за 1 384 ₽ — к SGG 9000ELA и SGG 9000E3LA.
Регуляторы напряжения AVR для бензогенераторов SGG по моделям
Шаг 5. Конденсатор — только если он есть
У бесщёточных генераторов конденсаторного типа возбуждение задаёт конденсатор, и его проверяют до обмоток: разряжают, меряют ёмкость мультиметром и сравнивают с номиналом на корпусе; вздутый или потёкший — под замену. У SGG этого шага нет: все обычные модели по карточкам идут с AVR, инверторные — с инверторным блоком. На станции другого производителя с конденсатором этот шаг обязателен до прозвонки статора.
Шаг 6. Статор бензогенератора: что мерить мультиметром
К статору переходят, когда частота в норме, автомат и розетки целы, регулятор проверен, щётки и кольца в порядке. Отключите разъём регулятора и провода от статора к панели, чтобы мерить саму обмотку, а не параллельные цепи. Мультиметр — в режим сопротивления на самом малом пределе.
| Что меряем | Где | Что ждём | Что означает отклонение |
|---|---|---|---|
| Основная обмотка | Между двумя выводами силовой обмотки | Малое сопротивление: доли ома — единицы ом | Бесконечность — обрыв; заметная разница между половинами обмотки — межвитковое замыкание |
| Половины или фазы между собой | У однофазных — две половины обмотки на две розетки, у трёхфазных — три фазы | Одинаковые показания | Одна фаза или половина отличается — она повреждена |
| Дополнительная обмотка (питание AVR) | Между её выводами на разъёме регулятора | Выше, чем у основной: единицы — десятки ом | Бесконечность — обрыв, регулятор остаётся без питания и напряжения нет совсем |
| Замыкание на корпус | Любой вывод обмотки — чистый металл корпуса статора | Бесконечность на самом большом пределе | Любое сопротивление в пределах шкалы — пробой изоляции на корпус |
Цифры в колонке «что ждём» — ориентир порядка величины; точные значения указаны в руководстве по ремонту модели, сравнивать надо с ними или с исправным генератором той же модели. Сопротивление основной обмотки так мало, что бытовой мультиметр покажет почти ноль и на здоровой — поэтому ищут не число, а обрыв и разницу между половинами или фазами.
Чего мультиметр не покажет: замыкание нескольких витков и ослабевшую изоляцию, которая пробивает только под 230 В и при нагреве. Их выявляют мегаомметром и под нагрузкой в сервисе. Косвенные признаки — потемневший лак обмотки, запах горелой изоляции, нагрев альтернатора и падение напряжения под нагрузкой при здоровом регуляторе.
Шаг 7. Ротор бензогенератора
Ротор меряют по контактным кольцам, сняв щёточный узел:
- Обмотка возбуждения — щупы на оба кольца. Ждём устойчивое сопротивление в единицы–десятки ом, точное значение в руководстве по ремонту. Бесконечность — обрыв (часто у пайки вывода к кольцу), около нуля — замыкание.
- На корпус — щуп на кольцо, второй на вал. Ждём бесконечность; любые показания — пробой, и такой ротор как раз сжигает регуляторы.
- Механика — люфт, следы касания о статор, выработка колец. Ротор SGG стянут длинным болтом через вал двигателя: у SGG 2800EN — М8×227 (арт. 034154, 147 ₽), у SGG 7500 — М10×300 (арт. 014854, 85 ₽); ослабший болт даёт биение.
Если ротор звонится нормально, а напряжения нет при исправных регуляторе и щётках, — остаётся возбуждение.
Возбуждение генератора: почему исправный альтернатор молчит
Щёточный генератор с AVR запускается сам: остаточная намагниченность ротора наводит в статоре слабое напряжение, оно питает регулятор, тот даёт ток в ротор, и за секунды выход поднимается до 230 В. Если ротор размагнитился, цикл не начинается — все узлы целы, а на выходе ноль. Так бывает после долгого простоя, замыкания на выходе, разборки альтернатора или остановки под полной нагрузкой.
Возбуждение восстанавливают кратковременной подачей постоянного тока на обмотку ротора с соблюдением полярности при отключённом регуляторе — и только так, как описано в руководстве по ремонту конкретной модели, со схемой и источником низкого напряжения. Ошибка полярности или подключение при установленном AVR выводит регулятор из строя, сетевое напряжение на обмотке сжигает её. Нет руководства и схемы — это работа сервисного центра ТСС: процедура занимает минуты, а ошибка стоит регулятора и обмотки.
У инверторов такой неисправности нет: магниты постоянные. Если инвертор SGG работает, а напряжения нет и горит индикатор ошибки, причина в блоке или статоре: статор прозванивают на обрыв и корпус, как в шаге 6, блок в домашних условиях не диагностируют.
Таблица: симптом → вероятная причина → что проверить
| Симптом | Вероятная причина | Что проверить первым |
|---|---|---|
| Двигатель работает ровно, напряжения нет совсем | Автомат, регулятор AVR, стёртые щётки, потеря возбуждения, обрыв дополнительной обмотки | Шаги 2–4, затем дополнительная обмотка статора |
| Напряжение низкое и не растёт ни на холостом ходу, ни с нагрузкой | Регулятор, залипшая щётка, частичное замыкание ротора | Замена регулятора, щётки, сопротивление ротора по кольцам |
| Напряжение появляется и пропадает, «лечится» постукиванием | Щётки, кольца, разъём регулятора | Щёточный узел, кольца, разъёмы |
| Напряжение выше 250–260 В без нагрузки | Отказ регулятора в сторону полного возбуждения | Регулятор — заменить, не нагружать электронику |
| Напряжение проседает под нагрузкой, альтернатор греется, запах лака | Межвитковое замыкание статора | Половины или фазы статора между собой, затем сервис |
| Нет одной фазы у трёхфазной модели | Обрыв фазы статора, розетка, автомат фазы | Прозвонка фаз, равенство трёх сопротивлений |
| Новый регулятор сгорел сразу после установки | Пробой ротора или статора на корпус | Обмотки на корпус до покупки следующего регулятора |
| Инвертор: индикатор ошибки, выхода нет | Инверторный блок, статор | Статор на обрыв и корпус; блок — сервис |
Запчасти по моделям SGG: статоры, роторы, регуляторы, щётки
Статор и ротор обычных SGG в каталоге чаще идут альтернатором в сборе — парой статор + ротор; отдельно статор есть для SGG 8000EH3NA. Регуляторы и щётки — под группу моделей. Все позиции — в разделах запчасти для бензиновых портативных станций и запчасти для портативных электростанций.
Обычные SGG с AVR и щётками
| Модель | Цена генератора | Статор / ротор | Регулятор AVR | Щёточный узел |
|---|---|---|---|---|
| SGG 2800N | 21 300 ₽ | — | арт. 024975 — 2 001 ₽ | арт. 047421 — 1 220 ₽ |

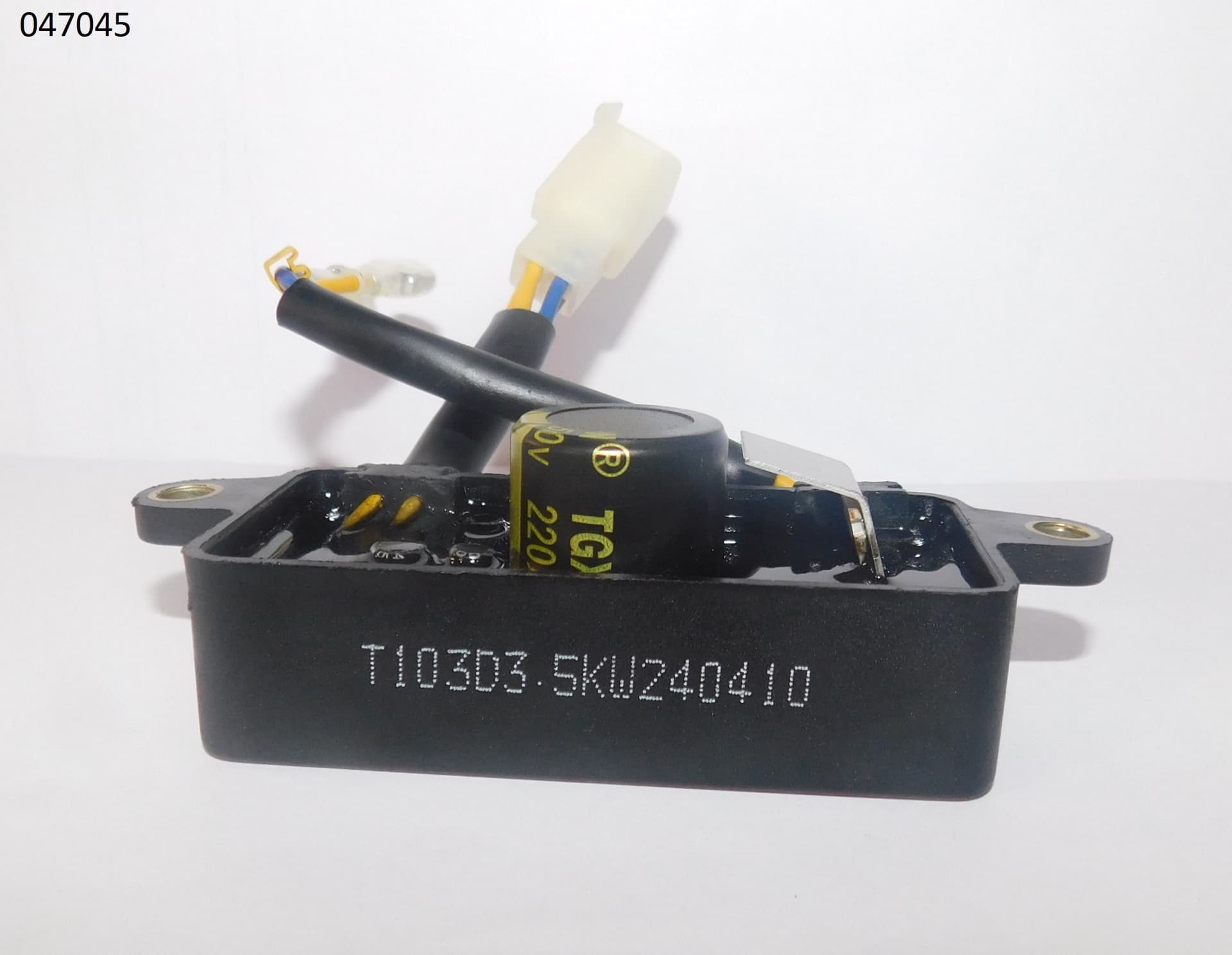

| SGG 3200EN Duplex | 48 480 ₽ | — | арт. 047045 — 2 766 ₽ | арт. 047421 — 1 220 ₽ |
| SGG 5000EHNA Duplex | 76 800 ₽ | альтернатор статор + ротор SGG 5000N(EHNA), арт. 032636 — 24 326 ₽ | арт. 034344 — 2 848 ₽ | арт. 024967 — 1 220 ₽ |

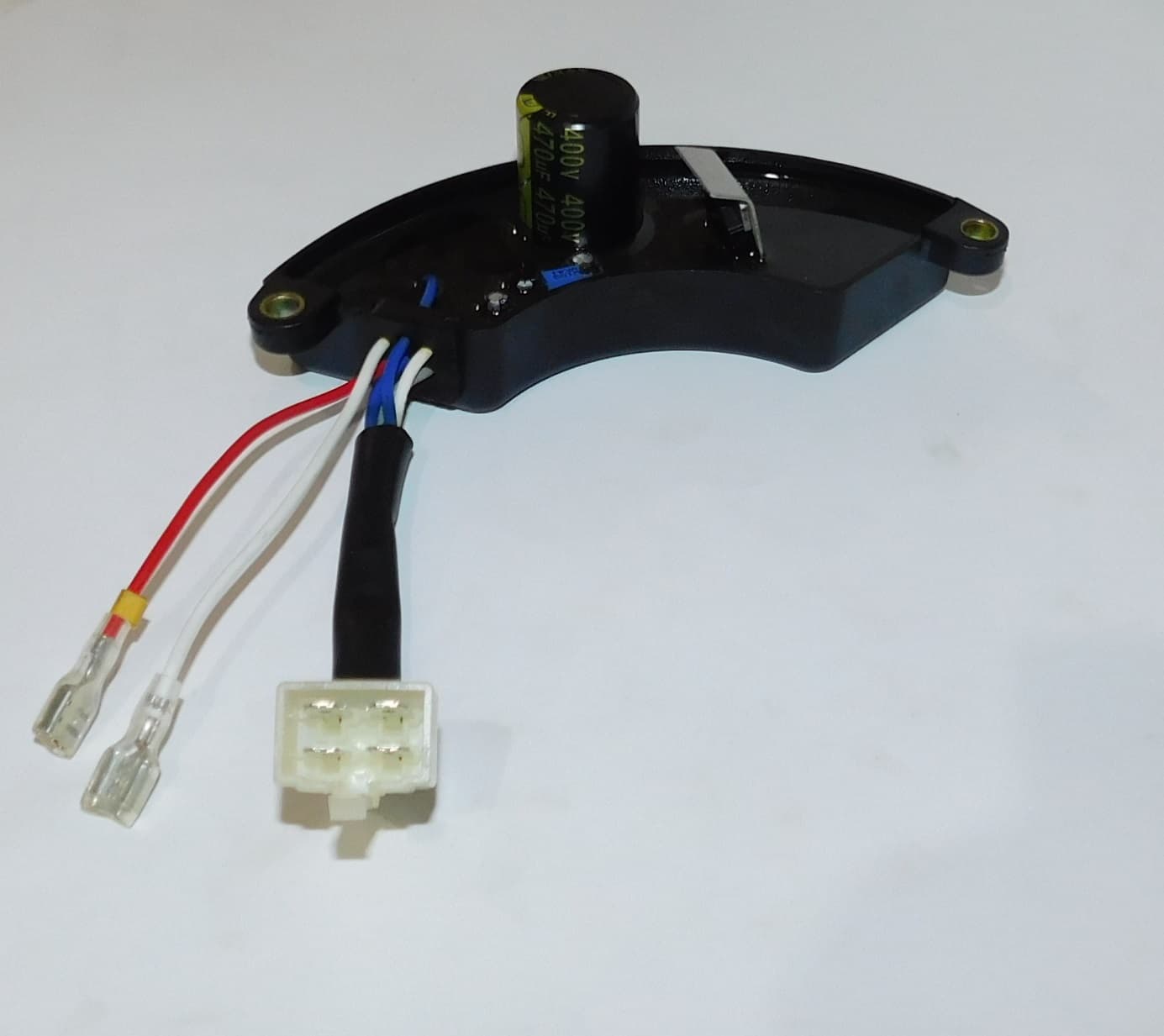

| SGG 6000EHNA Duplex | 79 680 ₽ | — | арт. 048187 — 3 222 ₽ | арт. 024967 — 1 220 ₽ |
| SGG 6000EH3NA | 88 960 ₽ | — | арт. 048184 — 3 336 ₽ | арт. 024967 — 1 220 ₽ |

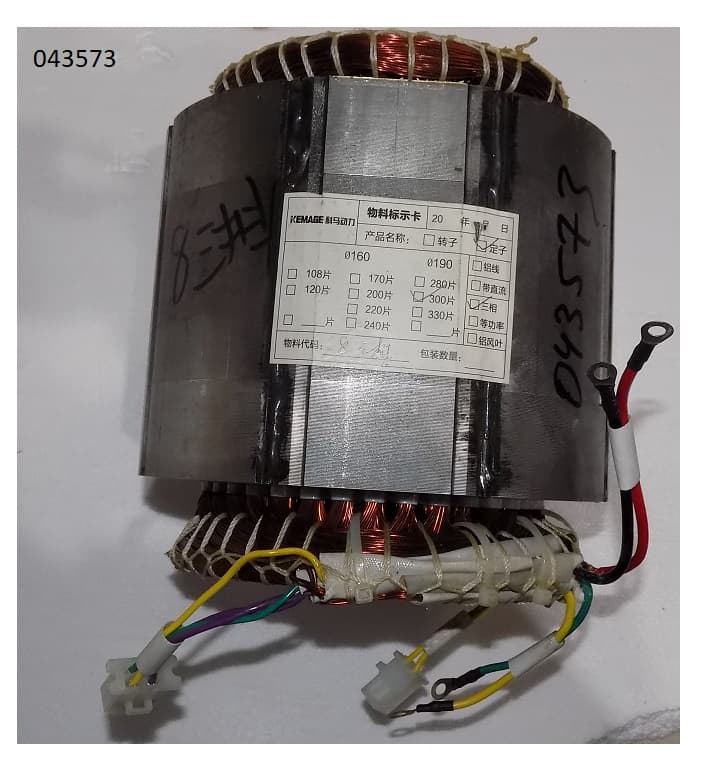

| SGG 8000EH3NA | 103 327 ₽ | статор 380 В SGG 8000EH3NA, арт. 043573 — 19 213 ₽ | арт. 034348 — 2 848 ₽ | арт. 024967 — 1 220 ₽ |
| SGG 9000ELA | 119 200 ₽ | — | арт. 035226 — 3 320 ₽ | арт. 046708 — 1 384 ₽ |
| SGG 9000E3LA | 130 400 ₽ | — | арт. 035225 — 2 977 ₽ | арт. 046708 — 1 384 ₽ |

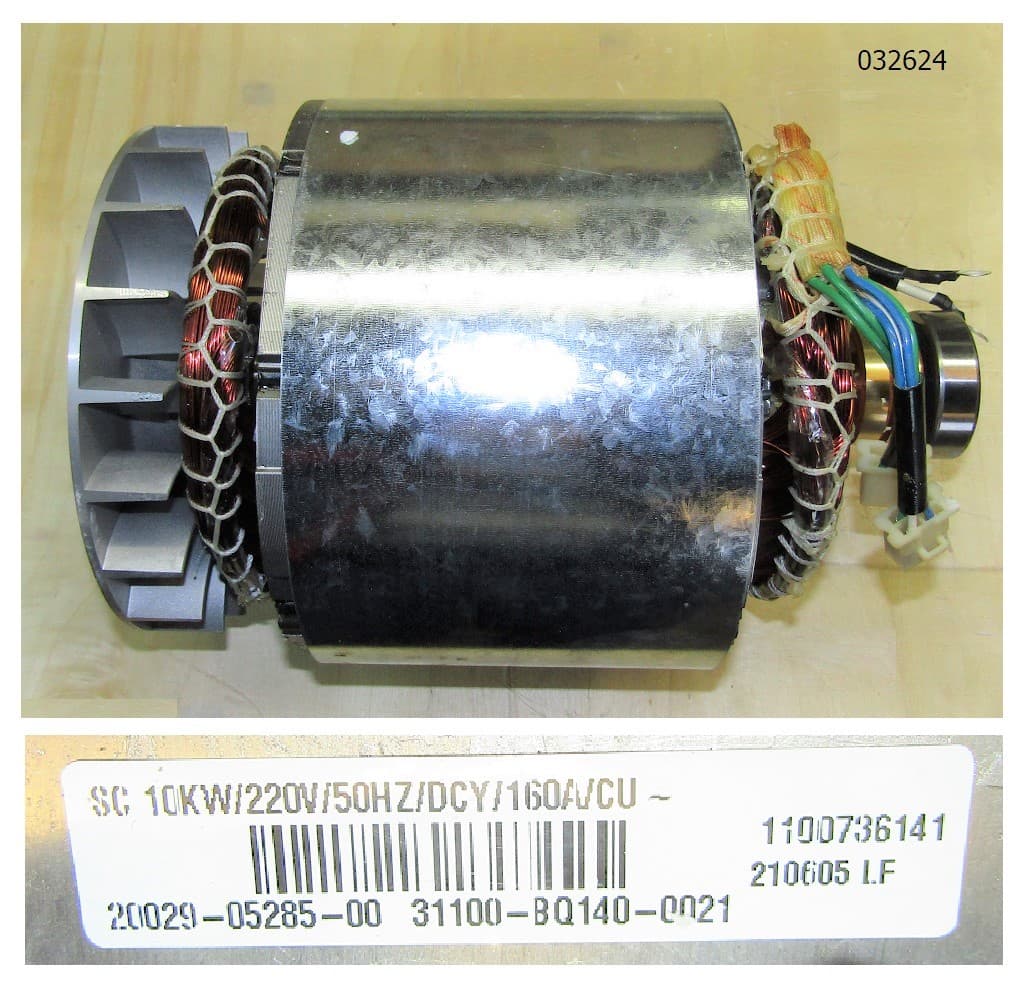

| SGG 10000EHA | 263 312 ₽ | альтернатор, арт. 032624 — 95 864 ₽ | арт. 004366 — 10 496 ₽ | арт. 046804 — 1 790 ₽ |
| SGG 10000EH3A | 268 352 ₽ | — | арт. 004367 — 13 294 ₽ | арт. 046804 — 1 790 ₽ |
| SGG 12000EHLA | 321 600 ₽ | альтернатор, арт. 032614 — 105 699 ₽ | арт. 035228 — 9 128 ₽ | арт. 046710 — 1 790 ₽ |
| SGG 12000EH3LA | 333 494 ₽ | — | арт. 034024 — 9 438 ₽ | арт. 046710 — 1 790 ₽ |
Прочерк — статора или ротора под эту модель в каталоге нет: обмотки перематывают или подбирают узел по запросу в сервисе. Для трёхфазной SGG 8000EH3NA статор 380 В есть отдельно, без ротора, — у трёхфазных станций чаще страдает именно статор.
Статоры и альтернаторы в сборе для бензогенераторов SGG
Инверторные SGG: статор и ротор отдельно
| Модель | Цена генератора | Статор | Ротор | Статор + ротор, доля от цены |
|---|---|---|---|---|
| SGG 1400Si | 34 176 ₽ | арт. 049166 — 6 508 ₽ | арт. 049167 — 1 679 ₽ | 8 187 ₽, 24% |

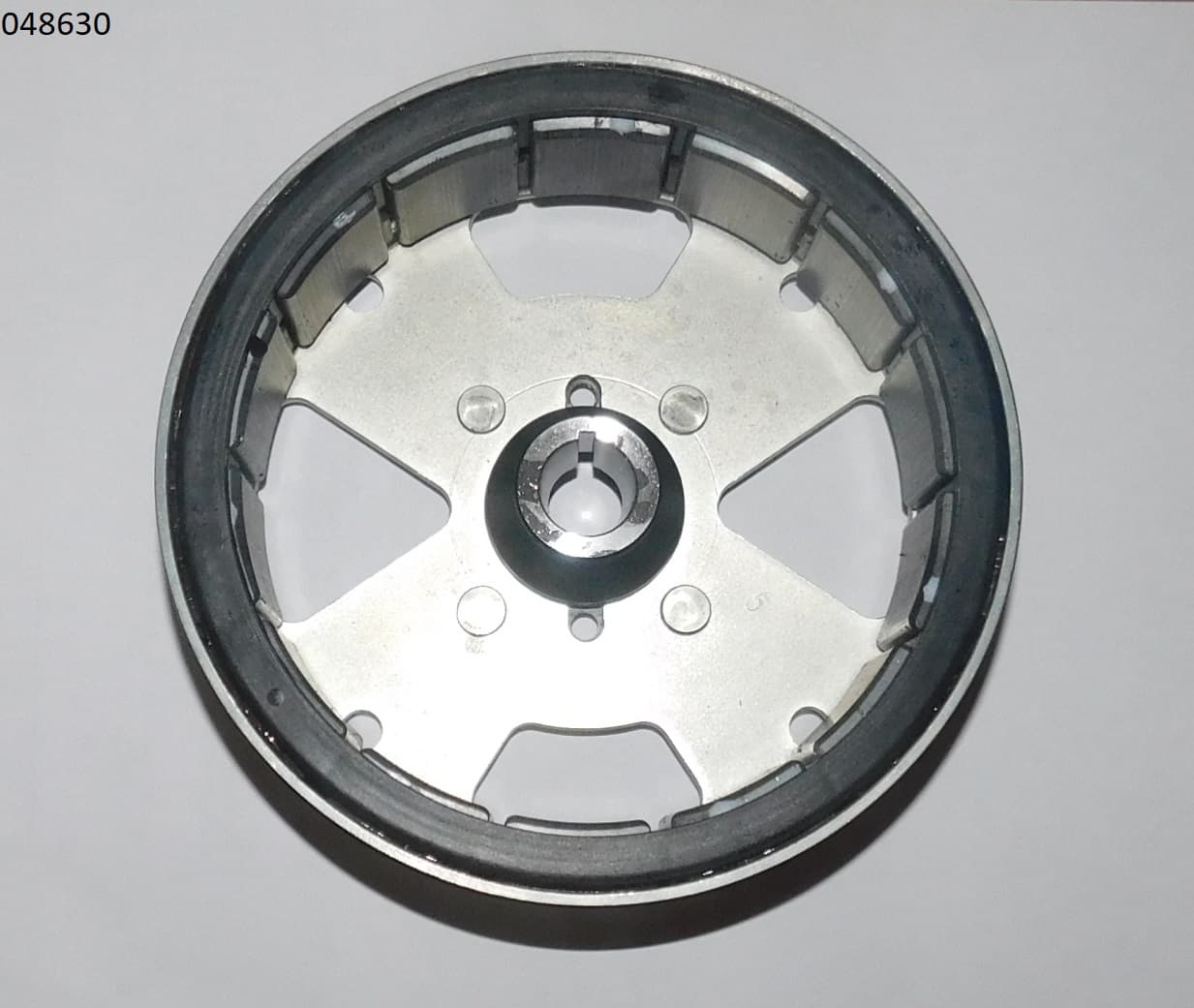

| SGG 2100Si | 40 880 ₽ | арт. 048594 — 5 873 ₽ | арт. 048630 — 4 897 ₽ | 10 770 ₽, 26% |

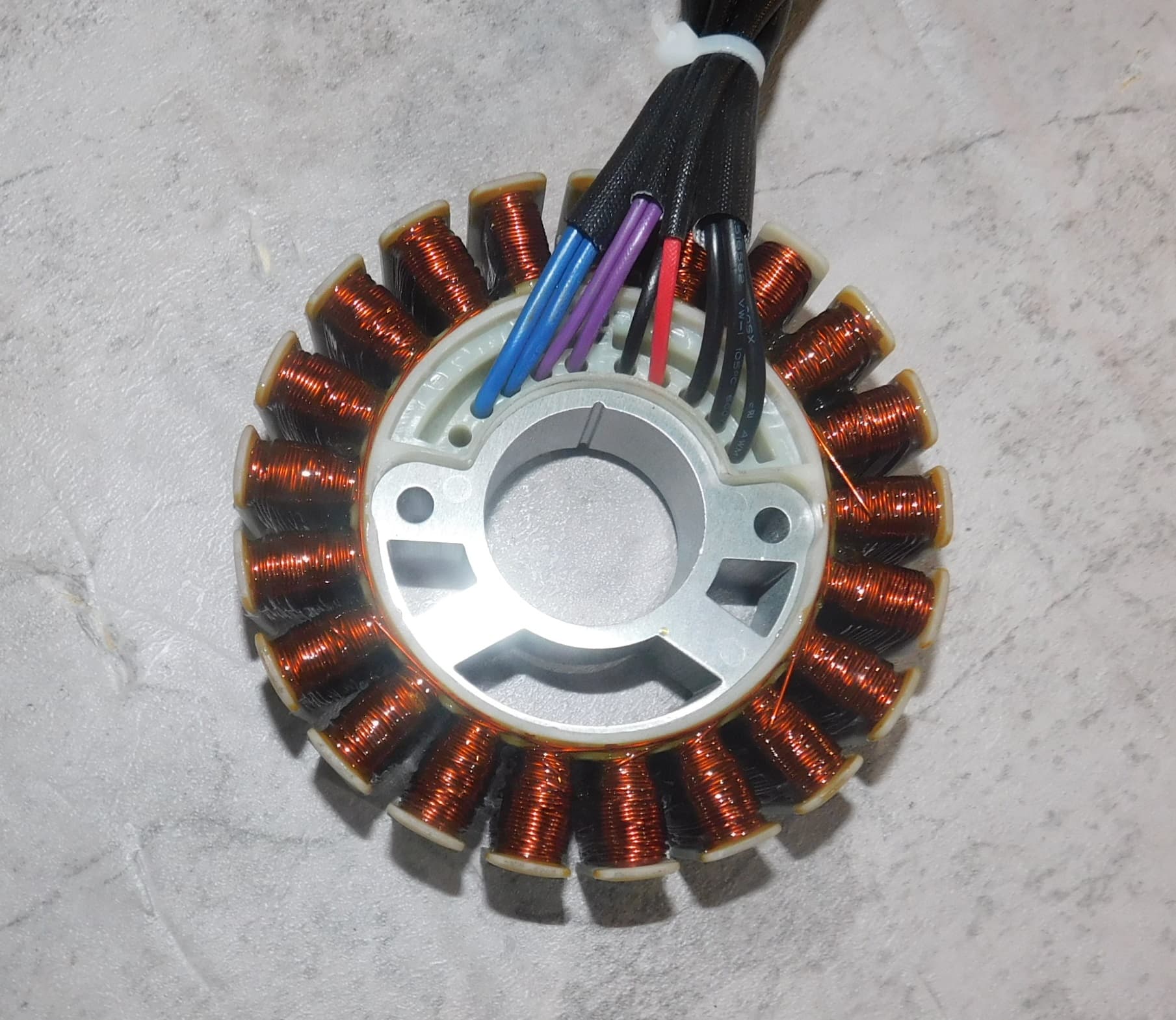

| SGG 2400Si | 43 840 ₽ | статор SGG 2400Si, арт. 058486 — 6 400 ₽ | ротор SGG 1800Si–2400Si, арт. 048630 — 4 897 ₽ | 11 297 ₽, 26% |
| SGG 3000Si | 53 360 ₽ | арт. 048605 — 8 542 ₽ | арт. 048631 — 6 379 ₽ | 14 921 ₽, 28% |
| SGG 3800Ei | 56 320 ₽ | арт. 048618 — 5 776 ₽ | арт. 048632 — 6 833 ₽ | 12 609 ₽, 22% |
| SGG 4200Ei | 68 640 ₽ | арт. 048575 — 12 302 ₽ | арт. 048632 — 6 833 ₽ | 19 135 ₽, 28% |

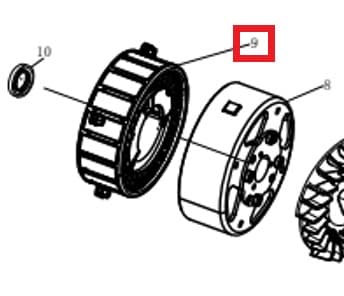

| SGG 5000Ei | 78 240 ₽ | арт. 048624 — 12 302 ₽ | арт. 048713 — 7 289 ₽ | 19 591 ₽, 25% |
| SGG 5000ESi | 112 320 ₽ | арт. 048626 — 11 617 ₽ | арт. 048713 — 7 289 ₽ | 18 906 ₽, 17% |
| SGG 6000ESi | 141 896 ₽ | арт. 050606 — 16 369 ₽ | арт. 049007 — 8 460 ₽ | 24 829 ₽, 17% |
Ротор инвертора магнитный, он не «сгорает», а страдает от механики — мусора внутри и касания о статор, поэтому чаще меняют один статор. Один ротор подходит к нескольким моделям: арт. 048630 — к SGG 2100Si и SGG 2400Si, арт. 048632 — к SGG 3800Ei и SGG 4200Ei, арт. 048713 — к SGG 5000Ei и SGG 5000ESi. При заказе сверяйте модель двигателя: она указана в названии запчасти.
Статоры и роторы инверторных бензогенераторов SGG
Как читать названия запчастей ТСС и почему похожие детали разных моделей не взаимозаменяемы — в статье запчасти для генераторов и техники ТСС.
Замена статора или ротора: что делать самому, что — в сервисе
Замена регулятора и щёточного узла — 15–30 минут с отвёрткой, её делает владелец. Замена статора или ротора — другое дело:
- альтернатор снимают с двигателя целиком: ротор сидит на конусе коленвала и стянут болтом через вал, статор — в корпусе между двигателем и задней крышкой;
- после сборки проверяют, что ротор не касается статора, и правильно собирают разъёмы регулятора и обмоток — ошибка в выводах сжигает новый AVR при первом пуске;
- у трёхфазных моделей выводы фаз и нулевой точки должны сесть на свои места, иначе часть розеток останется без напряжения;
- после замены проверяют напряжение на холостом ходу и под нагрузкой — без стенда хотя бы нагревателем известной мощности.
На гарантии — 12 месяцев на бензогенераторы каталога — вскрытие альтернатора оставьте сервису: замер в розетке гарантию не затрагивает, разборка узла — может. Что из ремонта реально сделать дома, разобрано в статье ремонт генератора своими руками; остальное — на диагностику оборудования и ремонт бензогенераторов в сервисных центрах ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе.
Когда ремонт обмотки не имеет смысла
Сравните цену запчасти с ценой нового генератора по таблицам выше. Общая картина такая:
- Регулятор и щётки — 4–10% цены станции. Меняются всегда, без расчётов: регулятор для SGG 2800N за 2 001 ₽ при цене генератора 21 300 ₽, регулятор для SGG 10000EHA за 10 496 ₽ при цене 263 312 ₽.
- Статор или альтернатор в сборе у обычных SGG — 19–38%: статор SGG 8000EH3NA — 19 213 ₽ от 103 327 ₽ (19%), альтернатор SGG 5000EHNA Duplex — 24 326 ₽ от 76 800 ₽ (32%), SGG 12000EHLA — 105 699 ₽ от 321 600 ₽ (33%), SGG 10000EHA — 95 864 ₽ от 263 312 ₽ (36%), альтернатор для SGG 8000EH3NU арт. 032634 — 42 353 ₽ от 111 398 ₽ за SGG 8000EH3NUA (38%).
- Статор + ротор у инверторов — 17–28%, и чаще нужен только статор, то есть 10–18%.
Дальше решает двигатель. Если он в порядке — компрессия нормальная, масло не уходит, обороты держит — замена альтернатора за треть цены оправдана. Если вместе со статором просятся кольца, карбюратор или стартер, а наработка подходит к ресурсу (ориентиры — в статье ресурс генератора и срок службы), ремонт уходит за 50% цены, и новый генератор с гарантией выгоднее. Третий случай — модель без статора в каталоге (SGG 2800N, SGG 3200EN Duplex, SGG 6000EHNA Duplex): перемотку в сервисе стоит считать для станций от 8 кВт, а младшие за 21 300–79 680 ₽ дешевле заменить.
И правило до покупки любой запчасти: сгоревшая обмотка — почти всегда следствие. Длительная перегрузка, замыкание на выходе, работа на заниженных оборотах, вода и грызуны в корпусе — если причину не убрать, новый статор повторит судьбу старого. Как считать нагрузку с учётом пусков двигателей — в статье пусковые токи двигателей и выбор генератора. Новые станции на замену — в разделах бензогенераторы и инверторные бензогенераторы; юрлицам действуют скидки до 30%.
Частые вопросы
Как проверить обмотку бензогенератора мультиметром?
Только на заглушённом остывшем генераторе с отключённым регулятором напряжения. Основную обмотку статора меряют между её выводами в режиме сопротивления на малом пределе: доли ома — единицы ом, бесконечность означает обрыв; половины обмотки или три фазы должны звониться одинаково. Дополнительную обмотку, питающую AVR, — между её выводами на разъёме регулятора: единицы — десятки ом. Каждый вывод проверяют на корпус на самом большом пределе — должна быть бесконечность. Точные значения смотрите в руководстве по ремонту модели.
Как проверить статор генератора мультиметром на межвитковое замыкание?
Напрямую бытовым мультиметром — нельзя: замыкание нескольких витков почти не меняет и так малое сопротивление. Косвенно — сравнением: у однофазного генератора две половины обмотки, у трёхфазного три фазы должны показывать одинаковое сопротивление, отличающаяся часть повреждена. Признаки под нагрузкой — проседание напряжения при исправном регуляторе, нагрев альтернатора, запах горелого лака. Окончательно статор проверяют мегаомметром и под нагрузкой в сервисе.
Как проверить ротор бензогенератора?
Снимите щёточный узел и поставьте щупы мультиметра на оба контактных кольца: обмотка возбуждения должна показать устойчивое сопротивление в единицы–десятки ом, точная цифра — в руководстве по ремонту. Бесконечность — обрыв, часто у пайки вывода к кольцу; около нуля — замыкание. Затем один щуп на кольцо, второй на вал: любое сопротивление в пределах шкалы означает пробой на корпус — такой ротор сжигает регуляторы напряжения. У инверторных SGG ротор магнитный, обмотки на нём нет.
Бензогенератор работает, но нет напряжения — статор или ротор?
Чаще ни то ни другое. Порядок исключения: частота в розетке около 50 Гц, автомат и кнопка защиты, регулятор напряжения AVR, щётки и кольца, потеря остаточного намагничивания — и только потом обмотки. Регулятор для SGG 2800N стоит 2 001 ₽, щёточный узел — 1 220 ₽, альтернатор в сборе для SGG 5000EHNA Duplex — 24 326 ₽. Если новый регулятор сгорает сразу после установки — проверяйте обмотки ротора и статора на корпус.
Сколько стоит статор или ротор бензогенератора?
На момент публикации: альтернатор в сборе (статор + ротор) для SGG 5000EHNA Duplex — 24 326 ₽, статор 380 В для SGG 8000EH3NA — 19 213 ₽, альтернатор для SGG 10000EHA — 95 864 ₽, для SGG 12000EHLA — 105 699 ₽. У инверторных моделей статор и ротор отдельно: для SGG 2400Si статор 6 400 ₽ и ротор 4 897 ₽, для SGG 5000Ei — 12 302 ₽ и 7 289 ₽, для SGG 6000ESi — 16 369 ₽ и 8 460 ₽. Это 17–38% цены нового генератора.
Как возбудить генератор, если пропало напряжение после простоя?
Потеря остаточного намагничивания ротора восстанавливается кратковременной подачей постоянного тока на обмотку возбуждения с правильной полярностью при отключённом регуляторе — строго по руководству по ремонту конкретной модели. Без схемы этого делать не стоит: ошибка полярности или подключение при установленном AVR сжигает регулятор, а подача напряжения от сети 220 В на обмотку уничтожает её и опасна для жизни. Без документации процедуру выполняет сервисный центр, это занимает минуты.
Когда менять щётки генератора?
Когда щётки стёрты почти до держателя, скололись, залипли в направляющих или напряжение появляется от постукивания по корпусу альтернатора. Щёточный узел меняется в сборе двумя винтами без разборки генератора: для SGG 2800N и SGG 3200EN Duplex — арт. 047421 за 1 220 ₽, для SGG 5000–8500 — арт. 024967 за 1 220 ₽, для SGG 9000ELA — арт. 046708 за 1 384 ₽. Одновременно чистят контактные кольца ротора, не царапая их.
