Настройка сварочного полуавтомата: ток, напряжение и подача проволоки

У полуавтомата всего две ручки, которые сварщик крутит постоянно: напряжение дуги и скорость подачи проволоки. Всё остальное — полярность, ролики, наконечник, расход газа — настраивается один раз перед работой. Проблема в том, что эти «один раз» чаще всего и оказываются причиной плохого шва: режим подбирают на слух, а проволока идёт через ролик не того профиля и на неправильной полярности.

Разберём по порядку, что настраивается, в какой последовательности и как понять, что вы попали в режим.

Что настраивается в полуавтомате

Полный список короткий:

1. Полярность — как подключены горелка и кабель массы. Задаётся под конкретную проволоку.
2. Диаметр проволоки, а под него — подающий ролик и контактный наконечник.
3. Напряжение дуги. На простых аппаратах ручка подписана как «ток» или переключается ступенями.
4. Скорость подачи проволоки.
5. Расход защитного газа.
6. Вылет проволоки и угол горелки — это уже не аппарат, а рука сварщика.

Первые два пункта — механика. Их нельзя «подкрутить на слух», и если они сделаны неправильно, никакая игра напряжением шов не спасёт.

Ролик подбирают по профилю канавки: под стальную сплошную проволоку — с V-образной канавкой, под алюминиевую — с U-образной, потому что мягкий алюминий сминается в остром профиле, под порошковую — с накаткой, потому что порошковая проволока полая и её нельзя пережимать. В разделе расходников ролики так и подписаны — «под сталь», «под алюминий», «под порошковую проволоку», плюс пара размеров канавки, например 0,8/1,0.

Прижим роликов ставят минимальный — такой, при котором проволока не проскальзывает. Проверка простая: придержите проволоку на выходе из горелки рукой в краге. При правильном прижиме ролики должны проскальзывать по проволоке, а не выгибать её петлёй перед подающим механизмом.

Контактный наконечник должен совпадать с диаметром проволоки: 0,8 мм — наконечник на 0,8. Разношенный наконечник даёт плавающую дугу и подгорание проволоки внутри.

Полярность: почему у сплошной и порошковой проволоки она разная

Это единственная настройка, ошибка в которой видна сразу и портит шов целиком.

В дуге постоянного тока тепло распределяется между электродом и изделием неравномерно: на аноде — на «плюсе» — его выделяется заметно больше. От того, что вы назначите анодом, зависит и стабильность плавления проволоки, и характер переноса металла.

Сплошная проволока в защитном газе (MIG/MAG) — обратная полярность. Горелка на «плюс», масса на «минус». Проволока становится анодом, плавится стабильно, капля отрывается ровно, дуга не блуждает. Это штатный режим для любой сплошной омеднённой проволоки в углекислоте или смеси.

Порошковая самозащитная проволока — как правило, прямая полярность. Горелка на «минус», масса на «плюс». Причина не в геометрии, а в химии: сердечник такой проволоки набит шлакообразующими и стабилизирующими дугу компонентами, и их состав рассчитан на то, что эмиссия идёт с проволоки-катода. Поставьте обратную полярность — шихта начнёт работать не так, как задумано: разбрызгивание вырастет, шлак ляжет неровно, шов получится грязным.

Оговорка, без которой совет будет неполным: порошковые проволоки бывают и газозащитные, и они обычно наоборот требуют обратной полярности — как сплошные. Поэтому единственный надёжный источник — надпись на упаковке проволоки. Аппарат от перепутанной полярности не сломается, но шов будет плохим, и списывать это на аппарат бессмысленно.

Ориентировочные режимы по толщине металла

Таблица ниже — справочный ориентир для сварки низкоуглеродистой стали сплошной проволокой в нижнем положении. Это стартовая точка, а не норматив.

Обратите внимание: ток в полуавтомате напрямую не выставляется. Вы задаёте напряжение и скорость подачи, а ток устанавливается сам — он определяется тем, с какой скоростью проволока подаётся в дугу. Больше подача при том же напряжении — больше ток. Поэтому на аппаратах с цифровой индикацией ток на экране меняется, когда вы крутите подачу, а не когда трогаете напряжение.

Напряжение и скорость подачи: как их согласовать

Практический порядок такой: сначала ставите напряжение по толщине металла, потом подбираете подачу до устойчивой дуги.

Есть грубая прикидка, которой удобно пользоваться как отправной точкой для сплошной проволоки: напряжение в вольтах примерно равно 14 плюс 0,05 от тока в амперах. Для 150 А это около 21,5 В. Формула работает только в среднем диапазоне и не заменяет пробный шов, но помогает не уйти в явно неверные цифры.

Дальше — два симптома рассогласования:

• Подача слишком велика для выставленного напряжения. Проволока не успевает плавиться, упирается в металл и физически отталкивает горелку от детали. Слышен грубый прерывистый треск с провалами.
• Подача слишком мала. Дуга становится длинной, проволока сгорает не доходя до ванны, иногда с характерными хлопками; в худшем случае капля приваривается к наконечнику.

Правило простое: если проволока толкает горелку — уменьшайте подачу или добавляйте напряжение. Если дуга длинная и звук редкий — наоборот.

Вылет проволоки и угол горелки

Вылет — расстояние от торца наконечника до изделия. Ориентир: около десяти диаметров проволоки, то есть примерно 8–12 мм для проволоки 0,8–1,0 мм. Для порошковой самозащитной вылет обычно держат больше.

Почему это важно физически: чем больше вылет, тем длиннее участок проволоки, по которому течёт ток, тем сильнее она подогревается сопротивлением ещё до дуги. Проволока начинает плавиться раньше, ток при той же подаче падает, провар мельчает. Слишком короткий вылет — обратная картина: наконечник забрызгивается и перегревается.

Угол горелки задаёт форму провара. Наклон «углом назад» (горелка отклонена в сторону, откуда шов уже сварен) даёт более глубокий и узкий провар и узкий валик. Наклон «углом вперёд» — более широкий валик и меньшую глубину, что удобно на тонком металле. Отклонение от вертикали держат в пределах примерно 10–20 градусов: при большем наклоне газовая защита сдувается с ванны.

Расход защитного газа

Расход задаётся ротаметром на редукторе и для типовых горелок на 0,8–1,0 мм лежит примерно в диапазоне 8–12 л/мин. Удобная прикидка: расход в литрах в минуту численно близок к диаметру газового сопла в миллиметрах.

От чего расход зависит:

• Сквозняк. На улице и у открытых ворот защита сдувается, расход приходится поднимать. Лучше поставить ширму, чем лить газ.
• Вылет и угол. Большой вылет и сильный наклон горелки выводят срез сопла из зоны ванны.
• Диаметр сопла и ток. Крупная горелка на 300 А требует заметно больше газа, чем бытовая.

Задирать расход «на всякий случай» вредно: слишком быстрая струя срывается в турбулентность и подсасывает воздух в зону сварки — поры появляются именно от избытка, а не от недостатка. Признак нехватки защиты — пористый, «изъеденный» валик и потемневший шов. Подробно про выбор между углекислотой, смесью и аргоном — в статье какой газ нужен для полуавтомата.

Как понять, что настроено верно

Три признака, по которым сварщик оценивает режим, не выключая маску.

Звук дуги. При правильном режиме дуга звучит ровно и монотонно — плотный равномерный треск без провалов и без свиста. Любая неравномерность — рваный ритм, редкие хлопки, «булькающий» звук — означает, что напряжение и подача не согласованы.

Вид валика. Хороший валик слегка выпуклый, с равномерными чешуйками одинакового шага, с плавным переходом к основному металлу без подрезов по краям. Плоский широкий валик, растёкшийся по поверхности, — признак избыточного напряжения. Высокий узкий валик, лежащий поверх металла «гусеницей», — признак недостаточного напряжения и, скорее всего, непровара под ним.

Разбрызгивание. Полностью брызги не убираются никогда, но их количество — хороший индикатор. Мелкие редкие брызги вокруг шва — норма. Крупные капли, налипающие на сопло и на деталь на ладонь в стороне, — режим неверный либо газ не подходит под задачу.

Порядок настройки: пять шагов

1. Прочитайте упаковку проволоки: диаметр, полярность, нужен ли газ. Переключите полярность аппарата под неё.
2. Поставьте ролик под тип и диаметр проволоки, наконечник — под диаметр. Выставьте минимальный прижим.
3. Откройте газ и задайте расход по ротаметру — начните с 10 л/мин.
4. По таблице выше выставьте напряжение под толщину металла, подачу — примерно посередине диапазона.
5. Сварите пробный шов на обрезке той же толщины и того же материала. Правьте подачу до ровного монотонного звука, затем напряжение — до нужной формы валика.

Пятый шаг обязателен. Настройка, идеально работающая на 2 мм, на 5 мм даст непровар, а на 1 мм — прожог.

Полуавтоматы из нашего каталога

Арт. 067070В наличии

Сварочный полуавтомат TSS PRO MIG/MMA-160

20 340 ₽/шт.

В корзину

Арт. 035259В наличии

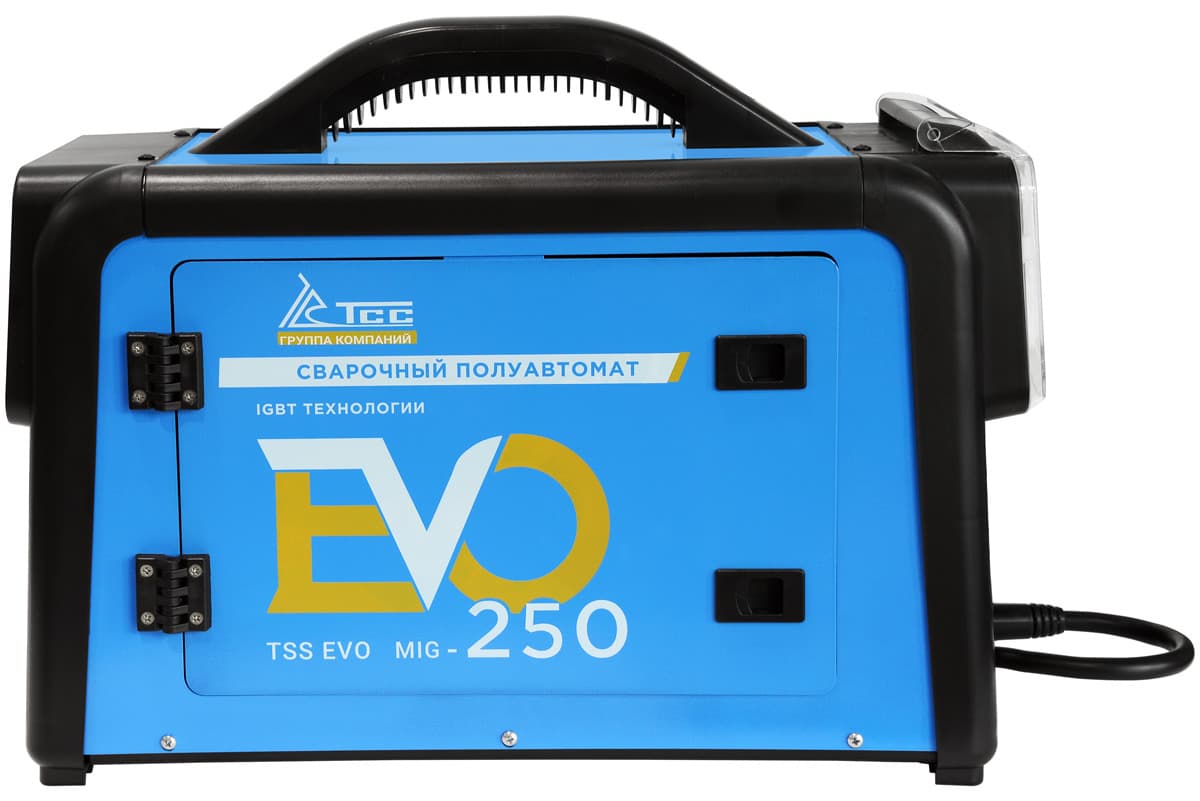

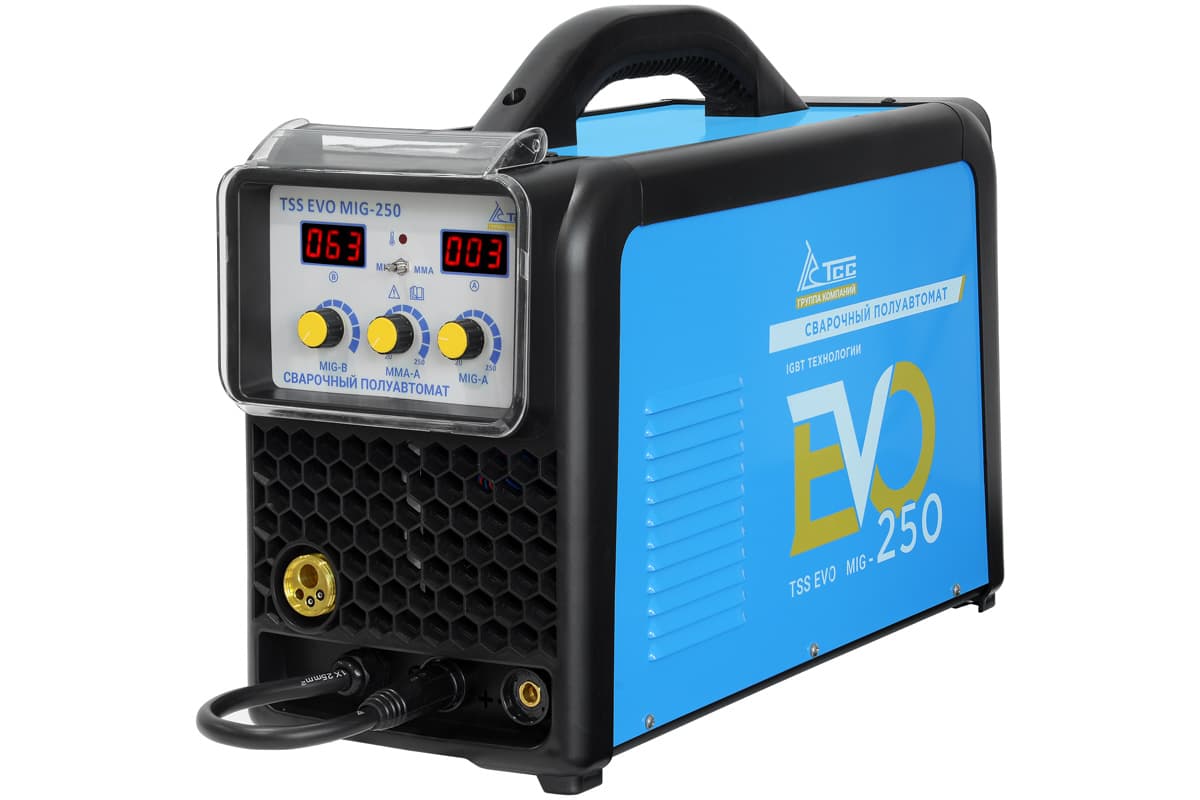

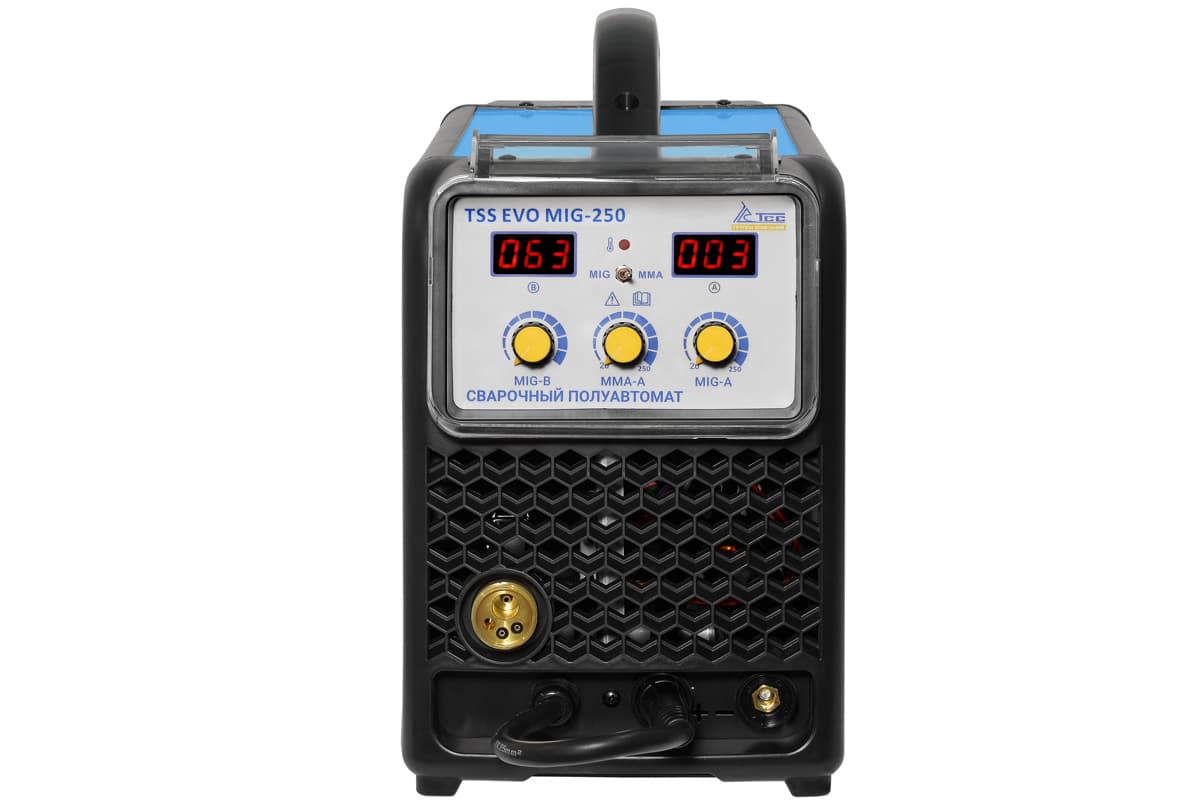

Сварочный полуавтомат TSS EVO MIG-250

22 374 ₽/шт.

В корзину

Арт. 035272В наличии

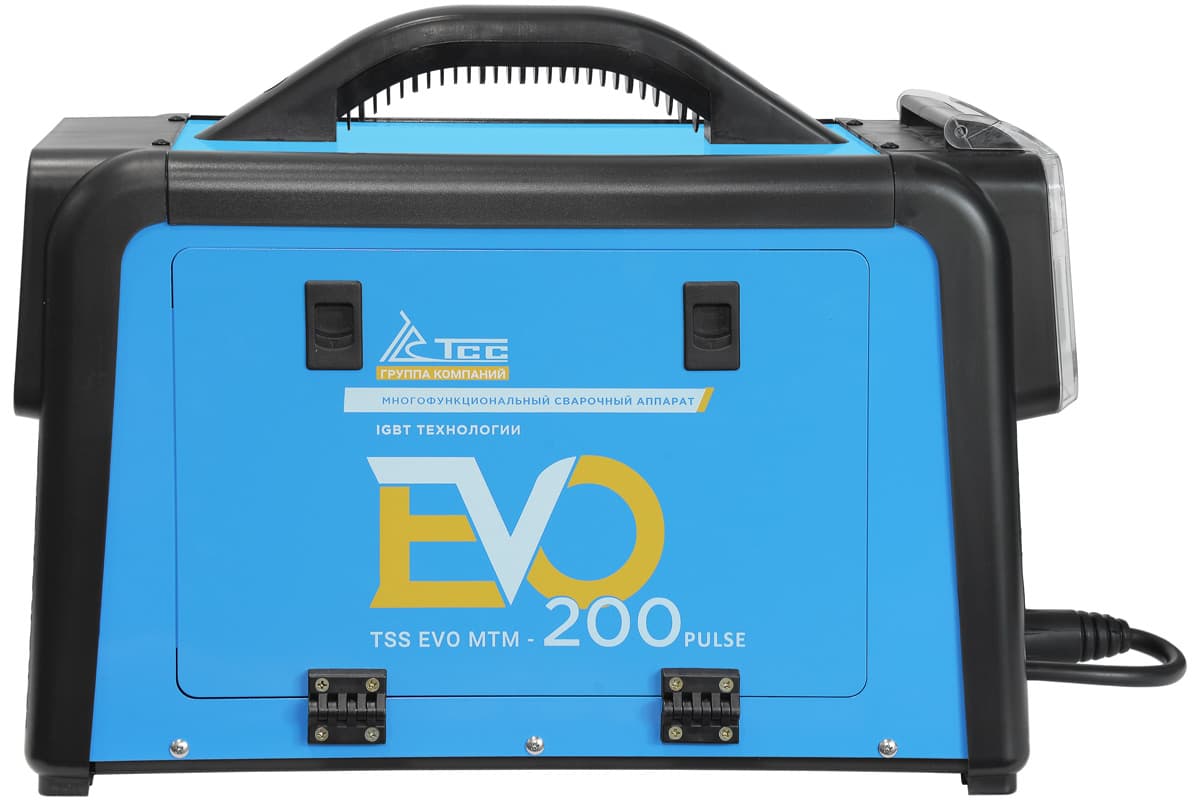

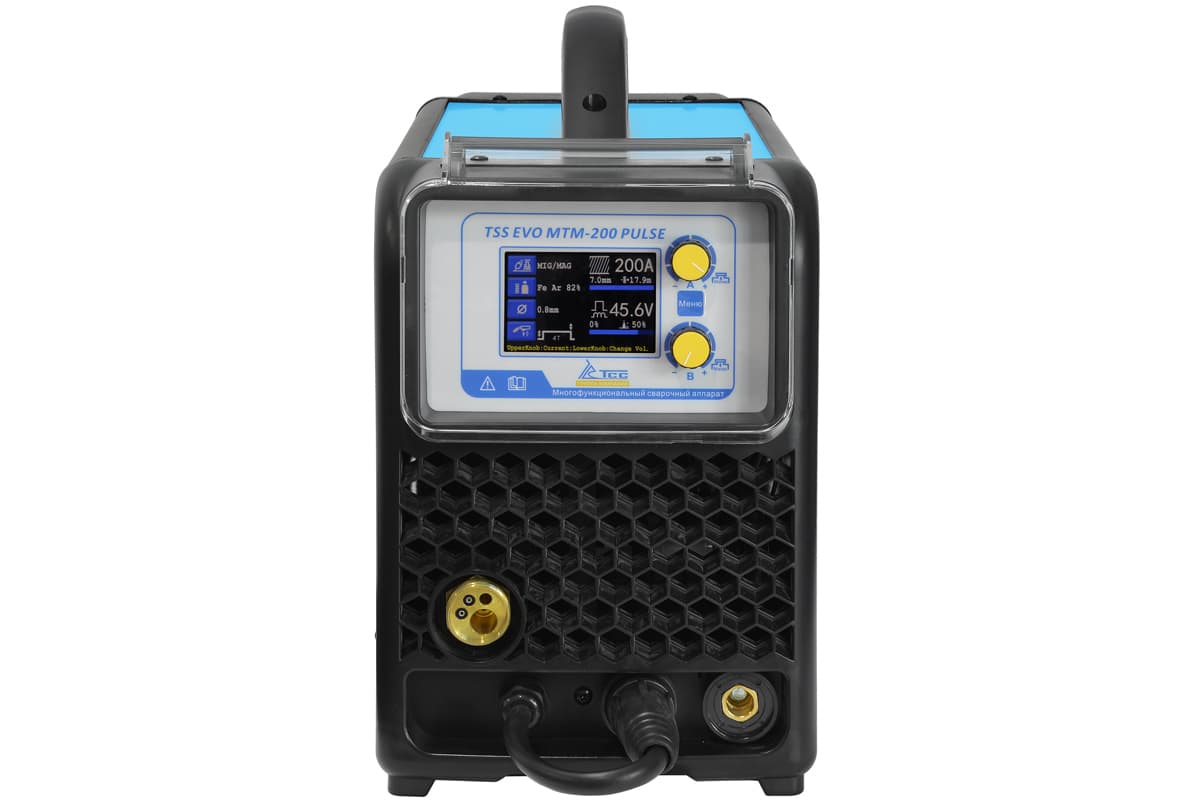

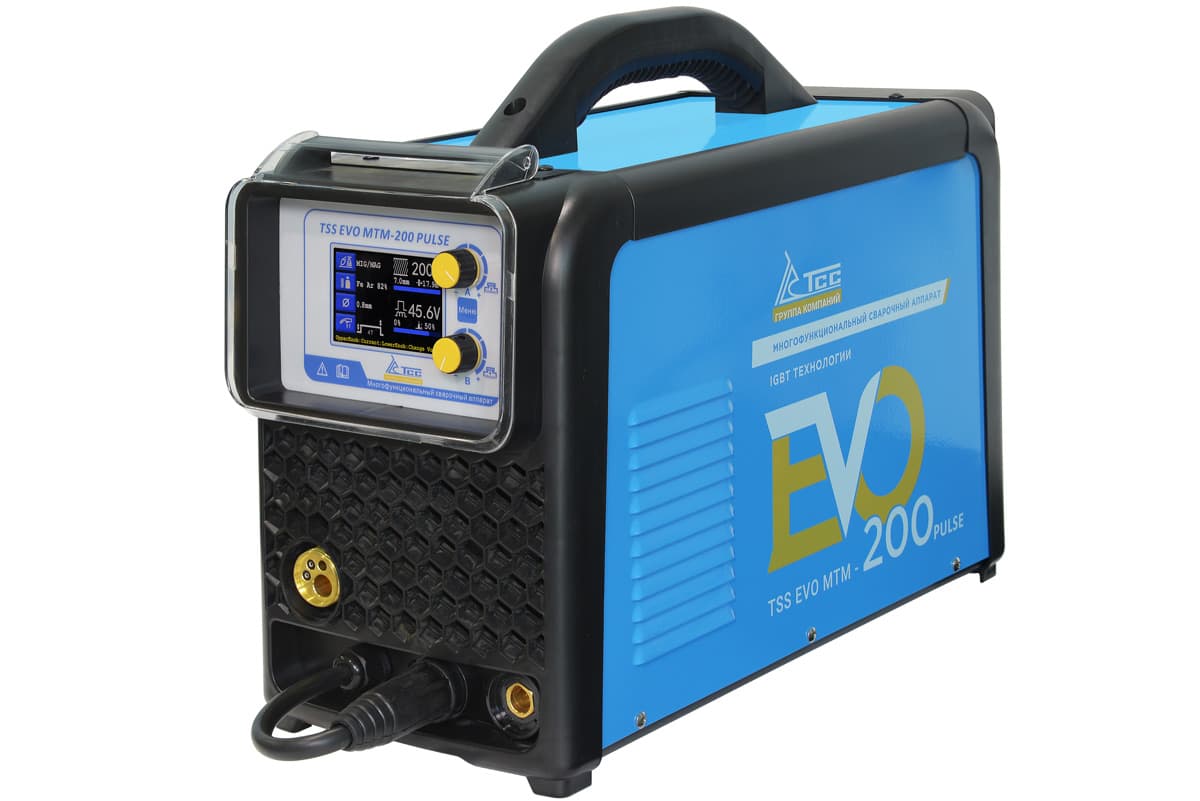

Сварочный полуавтомат многофункциональный TSS EVO MTM-200 PULSE
