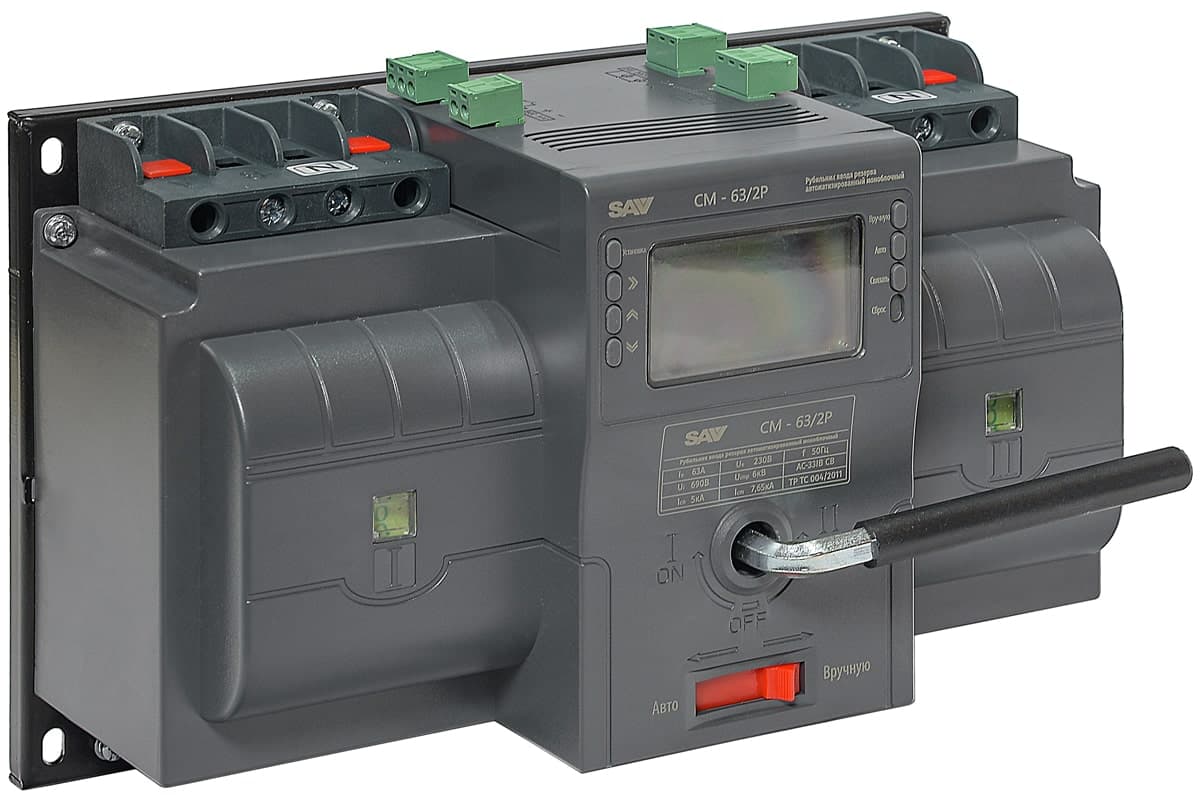

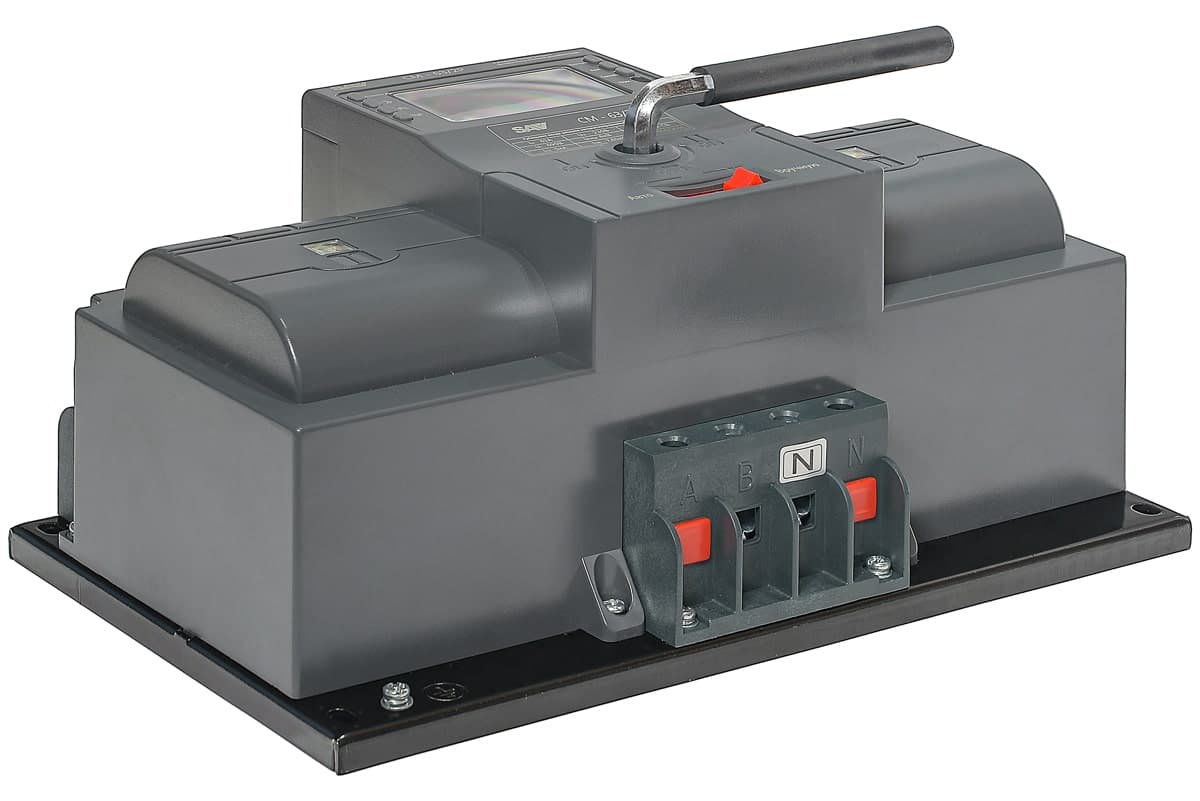

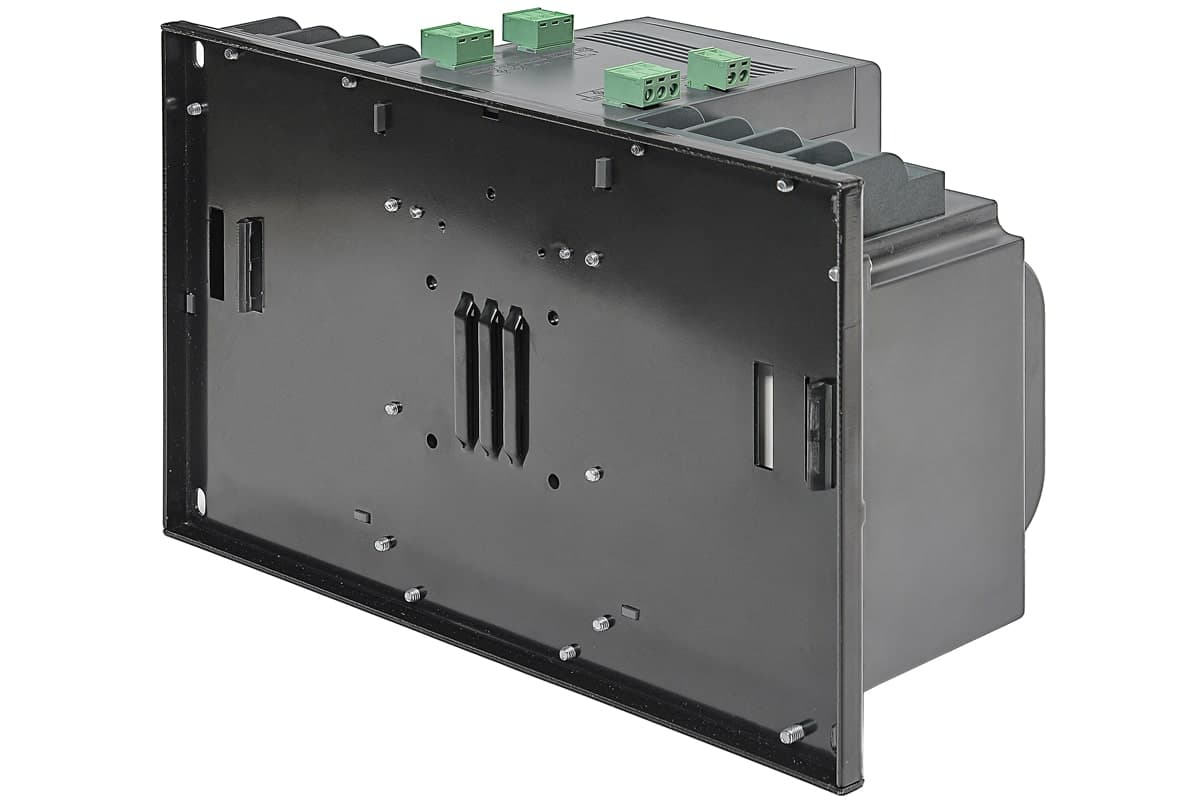

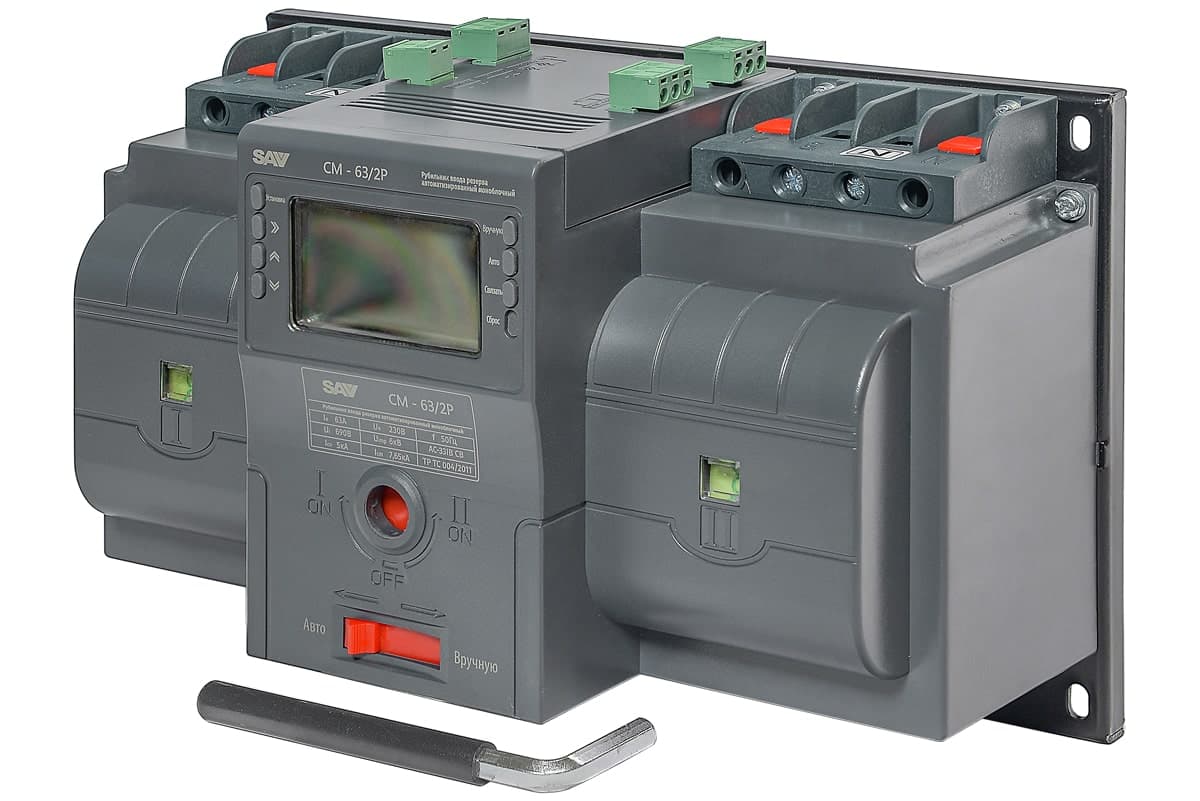

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/
Товар участвует в акциях
Характеристики
- Номинальное напр., В
- 400
- Габаритные Размеры (Д;Ш;В; мм)
- 275х170х125
- Влажность, %
- до 90%
- Номинальная коммутационная способность
- 7,65кА
- Номинальный ток (А)
- 63
Купить в лизинг
Лизинговая сделка оформляется от 200 000 ₽. Эту позицию можно включить в лизинг вместе с другими — сумма считается по всему заказу.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Реверсивный рубильник Lovato GE0400 E (без мотор-привода)
Реверсивный рубильник Lovato GE1250 E (без мотор-привода)
Материалы и комплектующие
Для однофазного резервного питания частного дома, дачи или небольшого офиса удобно взять двухполюсный CM-63. Это автоматизированный моноблочный реверсивный рубильник, который по наименованию является блоком автоматического ввода резерва. Он рассчитан на 63 А и номинальное напряжение 400 В, а переключение на резерв выполняет без оператора. Время переключения указано в диапазоне от 1 до 99 с.
Чем отличается двухполюсное исполнение
- 2 полюса: самый простой вариант в линейке CM-63 (есть также 3P и 4P). Двухполюсный аппарат обычно ставят на однофазные вводы, применимость к вашей схеме подтвердит инженер.
- Отключающая способность 5 кА: номинальная коммутационная способность при этом — 7,65 кА.
- Рабочее напряжение: 400 В, ток 63 А.
- Задержка перевода: от 1 до 99 с по паспорту.
- Изоляционные параметры: напряжение изоляции 690 В, импульсное — 6 кВ, обмотка класса III.
Где применяется
Двухполюсный CM-63 подходит для коттеджей, загородных домов, небольших магазинов и офисов, где резервом служит однофазный генератор. Допустимая влажность — до 90%. Схема подключения резервного источника к дому разобрана в статье «Как подключить генератор к дому».
Конструкция
- Моноблок со степенью защиты IP20.
- Габариты 275 × 170 × 125 мм.
- Масса 3,4 кг, в упаковке 3,9 кг.
Совместимость и подбор
Убедитесь, что ток нагрузки и вводного автомата не превышает 63 А, а генератор и сеть подключаются по однофазной схеме. Если сомневаетесь, инженер PROTSS проверит схему.
Почему выгодно купить в PROTSS
PROTSS — официальный дилер ТСС: цена производителя, заводские документы, работа с юрлицами по 44-ФЗ и 223-ФЗ. Доставляем по России или выдаём заказ самовывозом.
Гарантия и сервис
Действует заводская гарантия ТСС, сервис доступен в центрах ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе. Исполнения на 3 и 4 полюса — в каталоге реверсивных рубильников.
Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:
-
Выпускается в версиях с 2, 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям

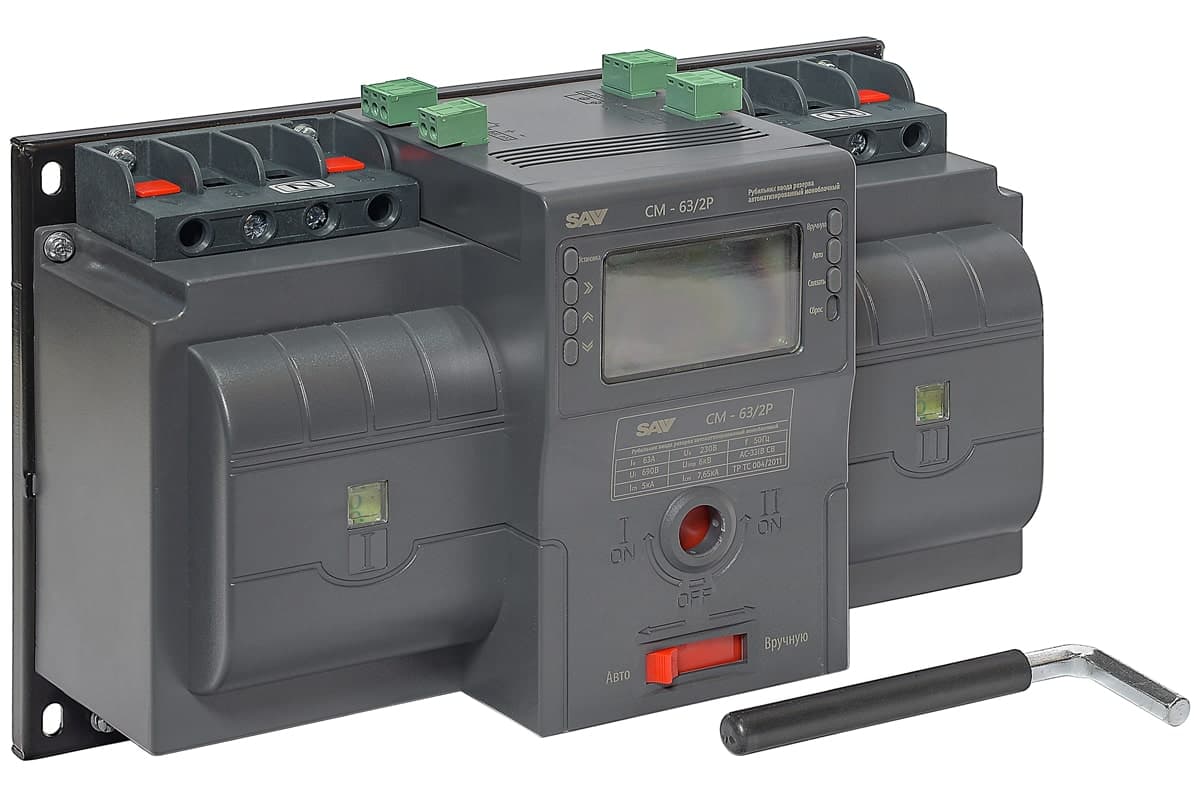

Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).
Срабатывает в результате:
-
Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального
Обеспечивает
-
управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией
Три рабочих режима:
-
FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений
Свойства
Преимущества
Может управлять генераторной установкой
Выполняет базовые функции шкафа АВР
Нет необходимости в покупке шкафа!
Затраты на создание установки меньше на 50%
Содержит автоматические выключатели на DIN-рейке
Имеет надёжный механизм со стальными движущимися частями
Обеспечивает безопасность электроустановки
Имеет длительный срок службы
Выполняет часть функций распределительного щитка
Имеет внутренний источник питания в функцией резервного питания
Привод потребляет энергию только в момент переключения
Нет потерь на питание устройства
Устройство ее нагревается
Лёгкое программирование контроллера в 8 шагов
Лёгкая и быстрая первичная настройка
Повторная настройка легко делается владельцем
Контроллер может измерять параметры всех фаз линий питания
Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервным
Высокий уровень безопасности
Надёжная защита от ошибок пользователя
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев

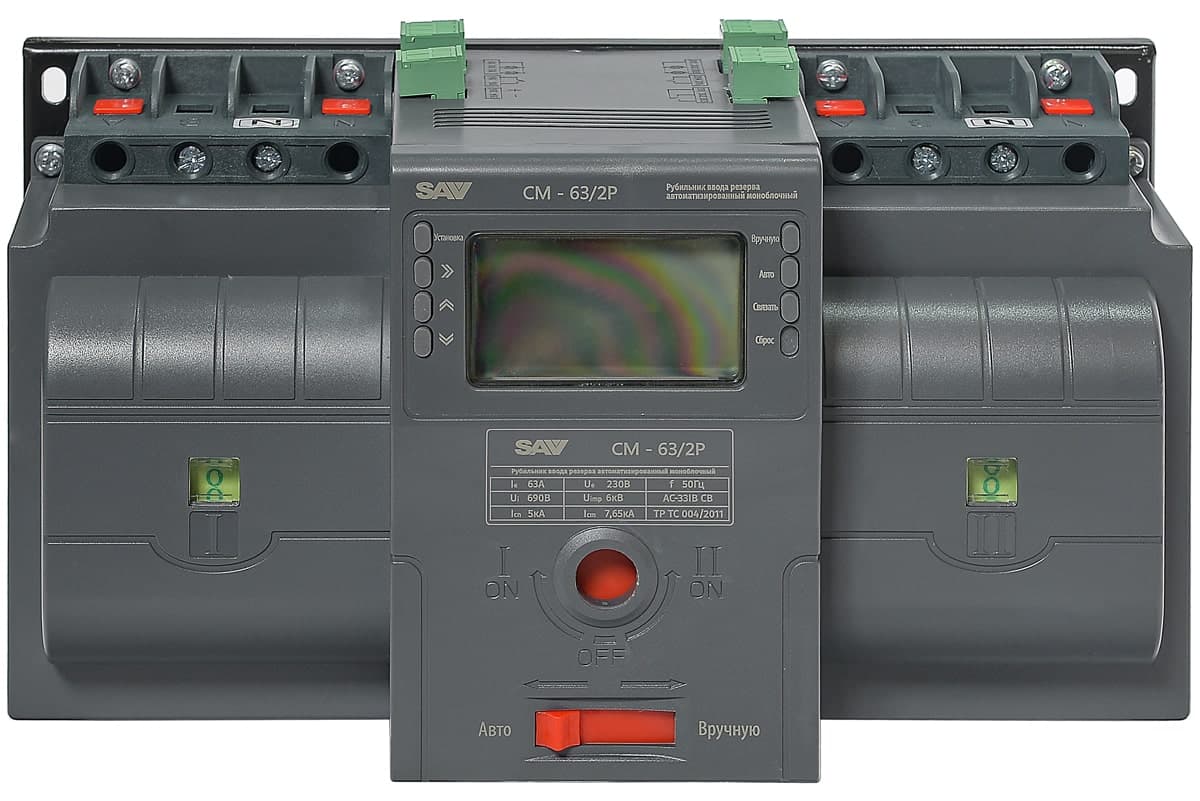

ОРГАНЫ УПРАВЛЕНИЯ

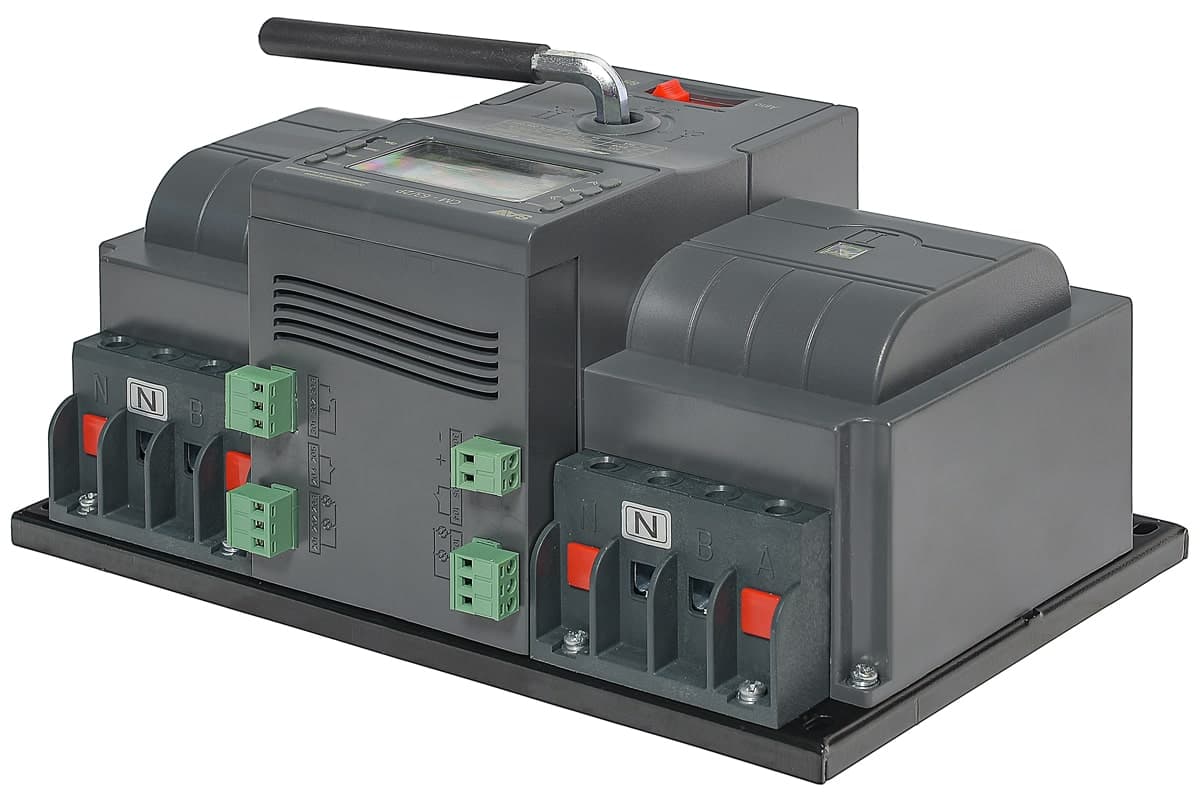

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/2P/Automated transfer switch
Общие характеристики
- Номинальное напр., В
- 400
- Влажность, %
- до 90%
- Номинальная коммутационная способность
- 7,65кА
- Номинальная отключающая способность
- 5кА
- Класс защиты
- IP20
- Кол-во полюсов переключателя
- 2
- Класс защиты обмотки
- III
- Длина (мм)
- 275
- Ширина (мм)
- 170
- Время переключения I-II или II-I, сек
- от 1 до 99
- Высота (мм)
- 125
Электрическая часть
- Номинальный ток (А)
- 63
- Номинальное импульсное напряжение Uimp, кВ
- 6
- Номинальное напряжение изоляции Ui, В
- 690

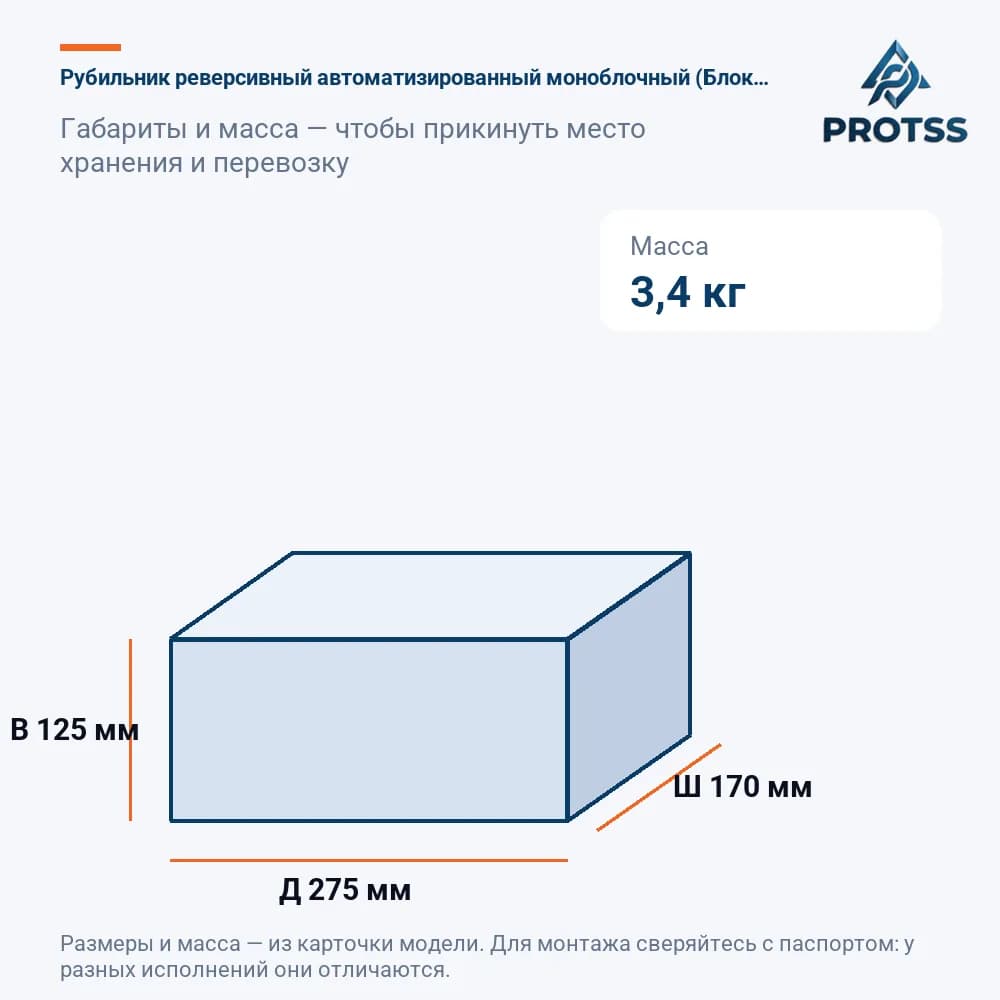

Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 275х170х125
- Вес брутто (кг)
- 3.9
- Масса, кг
- 3.4
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
Масса — 3.4 кг, вес брутто — 3.9 кг.
Габаритные размеры (Д×Ш×В) — 275х170х125 мм.
Номинальный ток — 63 А.
Номинальное напр., В — 400.
Влажность, % — до 90%.
Номинальная коммутационная способность — 7,65кА.
Номинальная отключающая способность — 5кА.
Класс защиты — IP20.
Кол-во полюсов переключателя — 2.
Номинальное импульсное напряжение Uimp, кВ — 6.
Время переключения I-II или II-I, сек — от 1 до 99.
Номинальное напряжение изоляции Ui, В — 690.
