Ручной стартер для генератора: почему не работает и как починить
Филимонов Иван
Эксперт PROTSS · 6 октября 2026 г.
Шнур не возвращается, проскальзывает, тяжело тянется, электростартер молчит — разбираем каждую неисправность стартера бензогенератора, замену шнура и пружины и запчасти для TSS SGG: ручной стартер в сборе от 1 677 ₽.
Ручной стартер для генератора ломается предсказуемо: шнур перестаёт возвращаться — значит, ослабла или лопнула возвратная пружина; шнур вытягивается легко, а двигатель не проворачивается — не выходят собачки или изношен храповик; тянется тяжело — дело чаще в двигателе (масло, бензин в цилиндре, заклинивание), а не в стартере. Электростартер, который не крутит, в первую очередь упирается в аккумулятор и клеммы, затем в замок зажигания, реле и бендикс. Для генераторов TSS SGG ручной стартер продаётся в сборе с уже взведённой пружиной: например, для SGG 2800N — стартер в сборе арт. 024866 за 1 677 ₽, для SGG 6000EHNA Duplex — арт. 024869 за 2 115 ₽ (цены на момент публикации). Ниже — как определить неисправность по симптому и что можно сделать самому.
Как устроен ручной стартер генератора
Ручной (возвратный) стартер стоит на кожухе маховика и состоит из пяти частей:
- Шнур с ручкой. Нейлоновый шнур одним концом закреплён узлом в катушке, другим — в ручке.
- Катушка (шкив). На неё наматывается шнур; при рывке катушка вращается.
- Возвратная пружина. Плоская спиральная лента под крышкой катушки. Она взведена заранее и после рывка сматывает шнур обратно.
- Собачки (захваты). Две-три подпружиненные пластины на катушке. При рывке они выдвигаются и упираются в храповик.
- Храповик (стакан). Закреплён на маховике двигателя. Через него рывок передаётся на коленвал, а когда двигатель завёлся и обогнал катушку, собачки складываются и стартер отключается.
Отсюда простая логика диагностики: за возврат шнура отвечает пружина, за зацепление — собачки и храповик, за усилие рывка — сам двигатель. Если шнур вытягивается с ровным сопротивлением, в верхней точке такта сжатия заметно «упирается» и возвращается до конца, стартер исправен, и причину незапуска надо искать дальше по порядку из статьи не заводится бензиновый генератор.
Почему не работает ручной стартер: пять неисправностей
Шнур не возвращается
Шнур вытянули, а он висит или сматывается до половины. Причины от частой к редкой:
- Ослабла пружина. Натяг уменьшился, и его хватает не на весь ход. Шнур возвращается медленно, ручка не прижимается к корпусу.
- Пружина лопнула или соскочила с зацепа. Шнур не возвращается вовсе и вытягивается без всякого сопротивления катушки.
- Шнур перекосило на катушке или он трётся о кромку корпуса — после резкого рывка вбок.
- Грязь, ржавчина, замёрзший конденсат внутри корпуса: катушка вращается туго.
Перекос и грязь лечатся разборкой и чисткой. Лопнувшую пружину меняют, ослабшую можно подтянуть на один-два оборота при переборке, но надолго этого обычно не хватает.
Шнур оборвался или оторвалась ручка
Если шнур перетёрся у выхода из корпуса или ручка треснула, пока шнур не ушёл внутрь, его можно зажать прищепкой или плоскогубцами, поставить новую ручку и завязать узел. Если оборванный конец уже втянуло внутрь, стартер придётся снимать и перезаряжать шнур с повторным взводом пружины — порядок ниже. Частый обрыв в одном месте — признак того, что шнур тянут под углом к корпусу, а не по оси выхода.
Шнур вытягивается, а двигатель не проворачивается
Стартер «проскальзывает»: шнур идёт легко, слышен треск, коленвал стоит. Это зацепление:
- Собачки не выдвигаются. Сломалась их пружинка, выпал фиксатор, механизм забит грязью или загустевшей смазкой.
- Изношены собачки или зубья храповика. Края скруглены, и собачка соскальзывает под нагрузкой. Храповик для SGG 2000N–2800 стоит 160 ₽, менять его вместе со стартером недорого.
- Двигатель крутится, но без сопротивления. Если шнур тянется подозрительно легко и коленвал при этом вращается, проблема не в стартере, а в компрессии. Как её измерить — в статье диагностика бензогенератора.
Стартер тяжело тянется или не тянется совсем
Это самый важный случай: виноват обычно двигатель, а не стартер, и рывок силой может сломать стартер или погнуть шатун.
- Нормальная компрессия. На каждом обороте есть точка, где шнур упирается. Правильный приём: вытянуть шнур медленно до этого упора, вернуть ручку и затем дёрнуть резко и до конца. У двигателей генераторов обычно стоит автодекомпрессор, который облегчает прокрутку.
- Густое масло на морозе. Масло с летней вязкостью превращает рывок в силовое упражнение. Подбор по температуре — в статье какое масло заливать в генератор.
- Бензин или масло в цилиндре. После перевозки на боку, при подтекающей игле карбюратора или многократных рывках с закрытой заслонкой жидкость попадает в камеру сгорания, а она не сжимается. Признак — стартер упирается намертво уже в начале хода. Выкрутите свечу, медленно проверните двигатель несколько раз, протрите и высушите свечу, проверьте уровень и запах масла: если масло пахнет бензином и его стало больше, его меняют.
- Заклинивание двигателя. Двигатель работал без масла или долго стоял с водой в цилиндре. Не проворачивается и без свечи — это сервис.
Ручку вырывает из рук
Шнур резко дёргается обратно в сторону двигателя — это обратный удар. Причины: слишком медленный рывок, раннее зажигание из-за срезанной шпонки маховика (после удара по ножу у мотоблоков — частая история, у генераторов реже), заслонка и топливо в неправильном положении. Помимо риска травмы, обратный удар ломает собачки и храповик. Шнур никогда не наматывают на кисть, ручку держат хватом, а не пальцами.
Замена шнура и пружины ручного стартера
Замена шнура (пружина цела):
- Снимите колпачок со свечи. Открутите болты крепления стартера к кожуху маховика и снимите его.
- Вытяните остаток старого шнура, поверните катушку так, чтобы отверстие под узел совпало с выходом из корпуса, и зафиксируйте катушку зажимом или отвёрткой — пружина при этом взведена.
- Удалите старый шнур. Новый берите того же диаметра и длины, что старый: короче — на катушке не останется запаса, длиннее — не поместится при намотке.
- Проденьте шнур через выход корпуса и отверстие катушки, завяжите узел, оплавьте конец. С другой стороны наденьте ручку.
- Придерживая шнур, медленно отпустите катушку: пружина сама намотает шнур.
- Проверьте: шнур вытягивается до конца, на катушке при этом остаётся запас, ручка прижимается к корпусу. Поставьте стартер на место и сделайте пробный рывок с надетым колпачком — двигатель должен проворачиваться без проскальзывания.
Если шнур оборвался и катушка раскрутилась, пружину нужно взвести заново: повернуть катушку на несколько оборотов в сторону взвода, удержать, совместить отверстие с выходом и продеть шнур. Сколько оборотов давать, зависит от модели стартера — смотрите руководство к двигателю. Слабый взвод даёт недомотку шнура, перетяг доводит пружину до упора раньше конца хода шнура, и она лопается.
Замена пружины. Перед разборкой стравите натяг: вытяните шнур, выведите его из паза катушки и дайте катушке медленно раскрутиться, придерживая её большим пальцем. Затем снимите крышку и катушку. Новая пружина ставится в том же направлении навивки, что и старая, зацепом в паз корпуса; если она пришла в обойме, её вставляют вместе с обоймой и только потом снимают фиксатор. Тонкий слой смазки снижает износ, избыток собирает пыль.
Для генераторов TSS отдельные пружины и шнуры в каталоге не представлены — запчасть поставляется как стартер в сборе. Это не всегда минус: новый узел приходит с правильно взведённой пружиной, новыми собачками и катушкой, а стоит 1 677–4 246 ₽ на момент публикации. Отдельные пружины ручного стартера в каталоге есть для двигателей Honda GX160 и GX270 — по 160 и 192 ₽ в разделе запчасти двигателей Honda.
Ручные стартеры в сборе для TSS SGG
Электростартер: генератор не крутит стартер
Электростартер — это двигатель постоянного тока 12 В с бендиксом: при включении шестерня бендикса выдвигается и входит в зубчатый венец маховика, после пуска выходит из зацепления. Цепь запуска: аккумулятор → клеммы и провода → предохранитель (если предусмотрен схемой) → замок зажигания или кнопка «Старт» → втягивающее реле → стартер → масса на корпус двигателя. Ломается любое звено, и по симптому видно, какое.
- Ключ повернули — тишина, контрольные лампы не горят. Полностью разряженный аккумулятор, сорванная или окисленная клемма, разъём АКБ, перегоревший предохранитель цепи запуска, неисправный замок зажигания. У инверторов с кнопкой — сама кнопка «Старт-стоп».
- Щелчок, но не крутит. Сработало реле, а тока на вращение не хватает: подсевшая батарея или плохой контакт. Это подробно разобрано в статье не заводится бензиновый генератор, а какую батарею ставить и как её обслуживать — в статье аккумулятор для генератора.
- Щелчок при заряженной батарее и чистых клеммах. Пригорели контакты втягивающего реле или изношены щётки стартера. Реле меняется отдельно: например, втягивающее реле для SGG 10000 с двигателем 2V78F-2 стоит 4 882 ₽ на момент публикации.
- Стартер крутит медленно. Слабая АКБ, холод, густое масло, плохой массовый провод.
- Стартер воет, а двигатель стоит. Бендикс не входит в зацепление или изношены зубья венца — это ремонт стартера.
- Стартер продолжает крутить после пуска. Залипло реле или замок. Сразу снимите клемму с аккумулятора: стартер сгорит за минуты, а бендикс разобьёт венец.
Реле, которое ищут по запросу «реле стартера генератора», бывает двух видов, и их путают. Втягивающее реле включает стартер. Реле зарядки (регулятор) заряжает аккумулятор от генератора во время работы — если АКБ постоянно садится, хотя генератор работает часами, смотрят его, а не стартер. Для SGG 2800–8500 с двигателями KM это реле зарядки арт. 047063 за 1 480 ₽ на момент публикации.
Проверка «напрямую» — подать плюс с АКБ на клемму стартера в обход реле — показывает, жив ли сам стартер, но даёт искру рядом с бензобаком и карбюратором. Её делают только в сервисе или на снятом стартере.

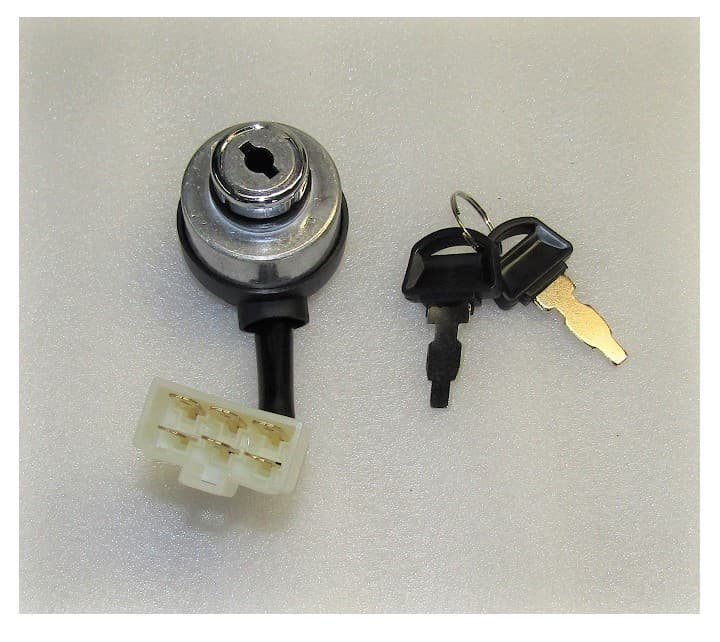

Электростартеры и замки зажигания для TSS SGG
Стартер и автозапуск
Блок АВР не имеет своего пускового механизма: при пропадании сети он даёт команду на тот же электростартер, и всё, что сказано выше про АКБ, клеммы и реле, становится условием работы автозапуска. Генератор в дежурном режиме неделями стоит без пуска, и первый же отказ стартера обнаруживается в момент аварии сети. Поэтому для резерва с АВР нужны:
- заряженный аккумулятор и подключённая подзарядка — у большинства моделей с электростартером в карточке указано «Клеммы для зарядки аккумулятора: да»;
- контрольный пуск раз в месяц под небольшой нагрузкой;
- исправный ручной стартер как резерв на случай отказа электрики — у моделей до 8 кВт он есть.
Схема подключения и логика попыток пуска — в статье генератор с автозапуском, как подобрать блок — АВР для генератора. Готовые станции с блоком АВР — в разделе бензогенераторы с автозапуском.
Симптом — причина — что сделать
| Симптом | Вероятная причина | Что сделать |
|---|---|---|
| Шнур не возвращается или возвращается до половины | Ослабла, лопнула или соскочила пружина; перекос шнура; грязь | Снять стартер, почистить; пружину подтянуть или заменить, для SGG — стартер в сборе |
| Шнур оборвался, ручка треснула | Износ шнура, рывки под углом | Заменить шнур или ручку; если конец ушёл внутрь — перезарядить и взвести пружину |
| Шнур тянется легко, коленвал стоит, треск | Не выходят собачки, изношен храповик | Почистить механизм, заменить собачки, храповик или стартер в сборе |
| Шнур тянется легко, коленвал крутится | Нет компрессии | Замер компрессии, сервис |
| Тянется тяжело на морозе | Густое масло | Масло по сезону, хранить генератор в тепле |
| Упирается намертво в начале хода | Бензин или масло в цилиндре | Выкрутить свечу, провернуть, проверить масло на запах бензина |
| Не проворачивается и без свечи | Заклинивание двигателя | Сервис, не дёргать силой |
| Ручку вырывает из рук | Обратный удар: медленный рывок, срезанная шпонка маховика | Рывок резко и до конца; проверить шпонку |
| Ключ — тишина | АКБ в ноль, клемма, предохранитель, замок или кнопка | Проверить напряжение и клеммы, прозвонить предохранитель и замок |
| Щелчок, не крутит | Подсевшая АКБ, плохой контакт, реле | Зарядить АКБ, зачистить клеммы; затем реле и стартер |
| Стартер воет, двигатель стоит | Бендикс, зубья венца | Ремонт или замена стартера |
| Стартер крутит после пуска | Залипло реле или замок | Немедленно снять клемму АКБ |
Какой стартер у вашей модели TSS
Тип запуска указан в карточке каждой модели, и от него зависит, что делать при отказе.
| Тип запуска | Модели | Если стартер отказал |
|---|---|---|
| Только ручной | SGG 2800N, SGG 1400Si, SGG 2400Si, SGG 3000Si | Ремонт или замена ручного стартера — другого способа завести нет |
| Ручной и электростартер | SGG 3200EN Duplex, SGG 5000EHNA Duplex, SGG 6000EHNA Duplex, SGG 8000EHNA, SGG 9000ELA, SGG 3000ESi, SGG 5000Ei, SGG 6000ESi | Сломался один — заводить другим, пока ждёте запчасть |
| Только электростартер | SGG 10000EHA, SGG 11000EHA, SGG 12000EHLA, SGG 16000EH3LA, SGG 18000EH3LA | Без исправных АКБ и стартера станцию не завести — их проверяют заранее |
У моделей от 10 кВт троса нет, потому что двигатель объёмом 0,6–0,999 л рукой не провернуть. Для таких станций исправность электростартера — вопрос не удобства, а работоспособности.
Стартер на генератор бензиновый: запчасти по моделям
Стартер подбирают по модели станции и двигателя с шильдика, а не «похожий по размеру»: посадка на кожух, диаметр храповика и число собачек у разных двигателей разные. Всего в каталоге около 230 позиций со словом «стартер» в названии — для бензиновых и дизельных станций, двигателей Honda, Loncin, Lifan и других. Для популярных моделей TSS SGG (цены на момент публикации):
| Модель | Двигатель | Ручной стартер в сборе | Электростартер и электрика |
|---|---|---|---|

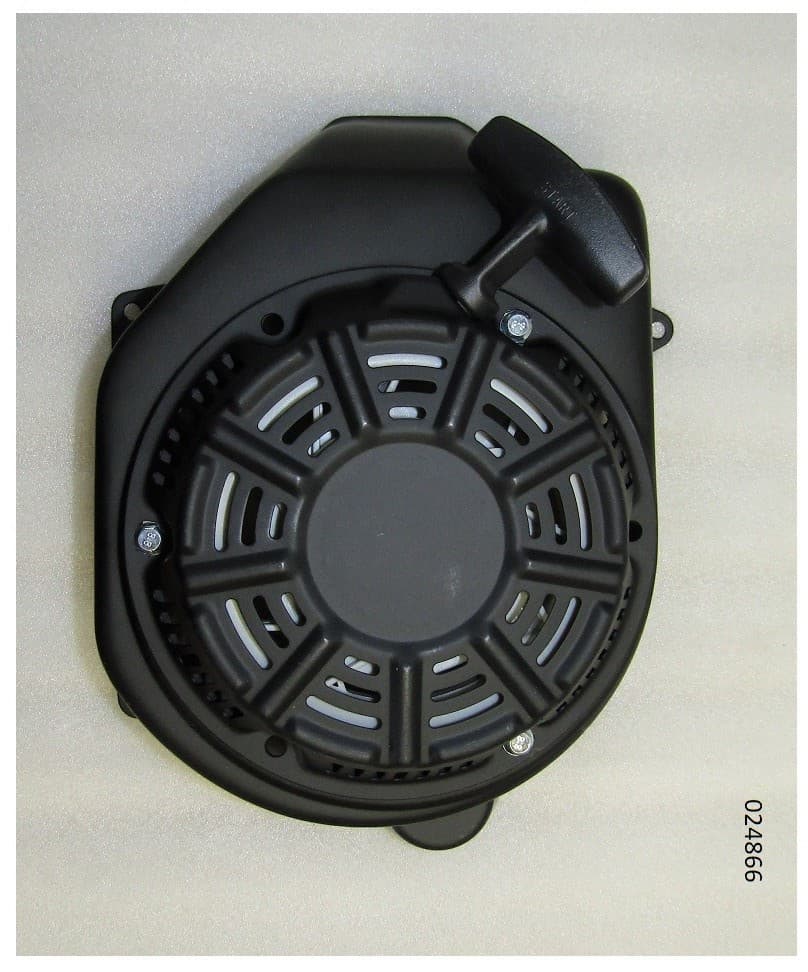

| SGG 2800N | KM170FD | арт. 024866 — 1 677 ₽; храповик арт. 034112 — 160 ₽ | — |

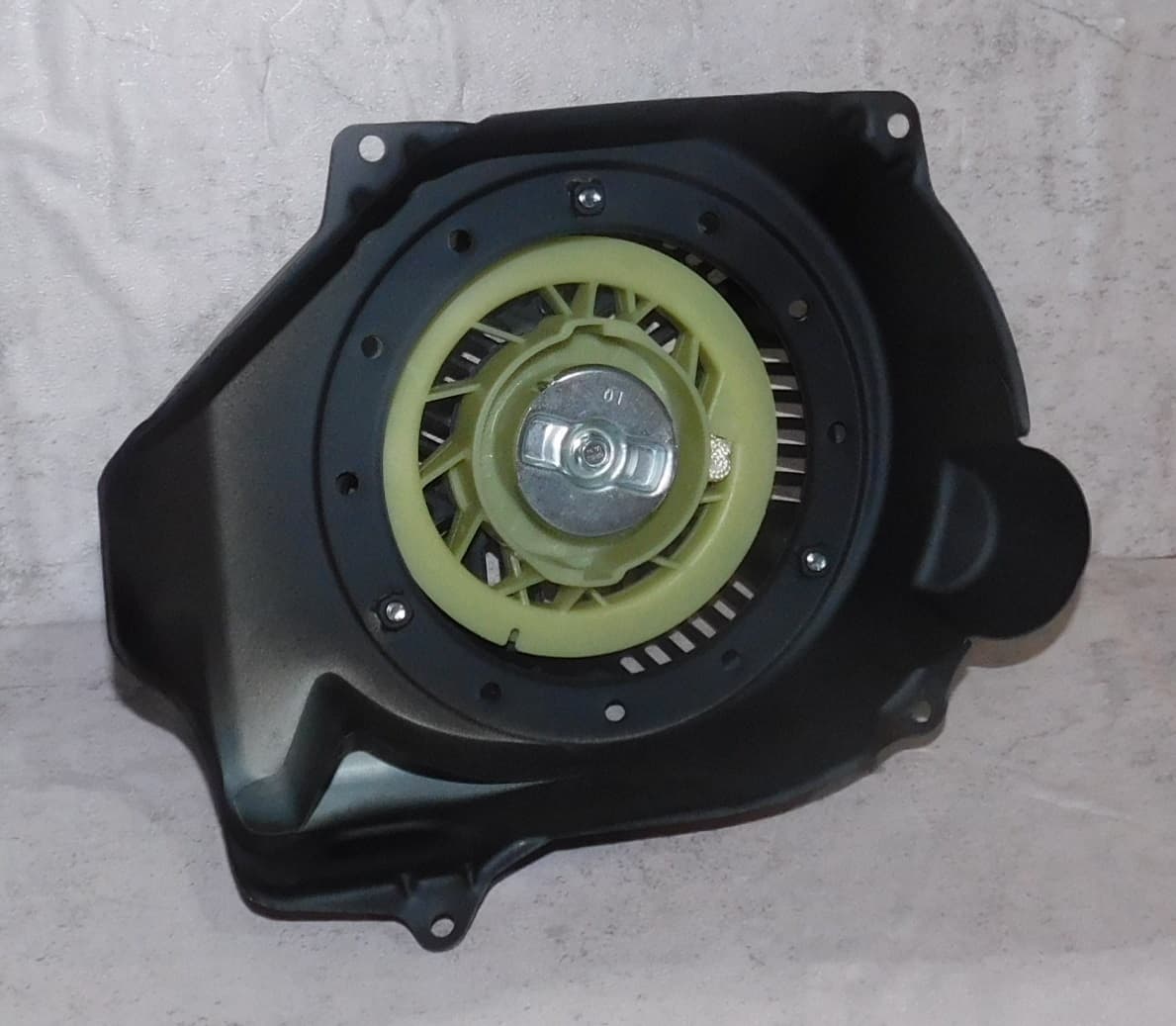

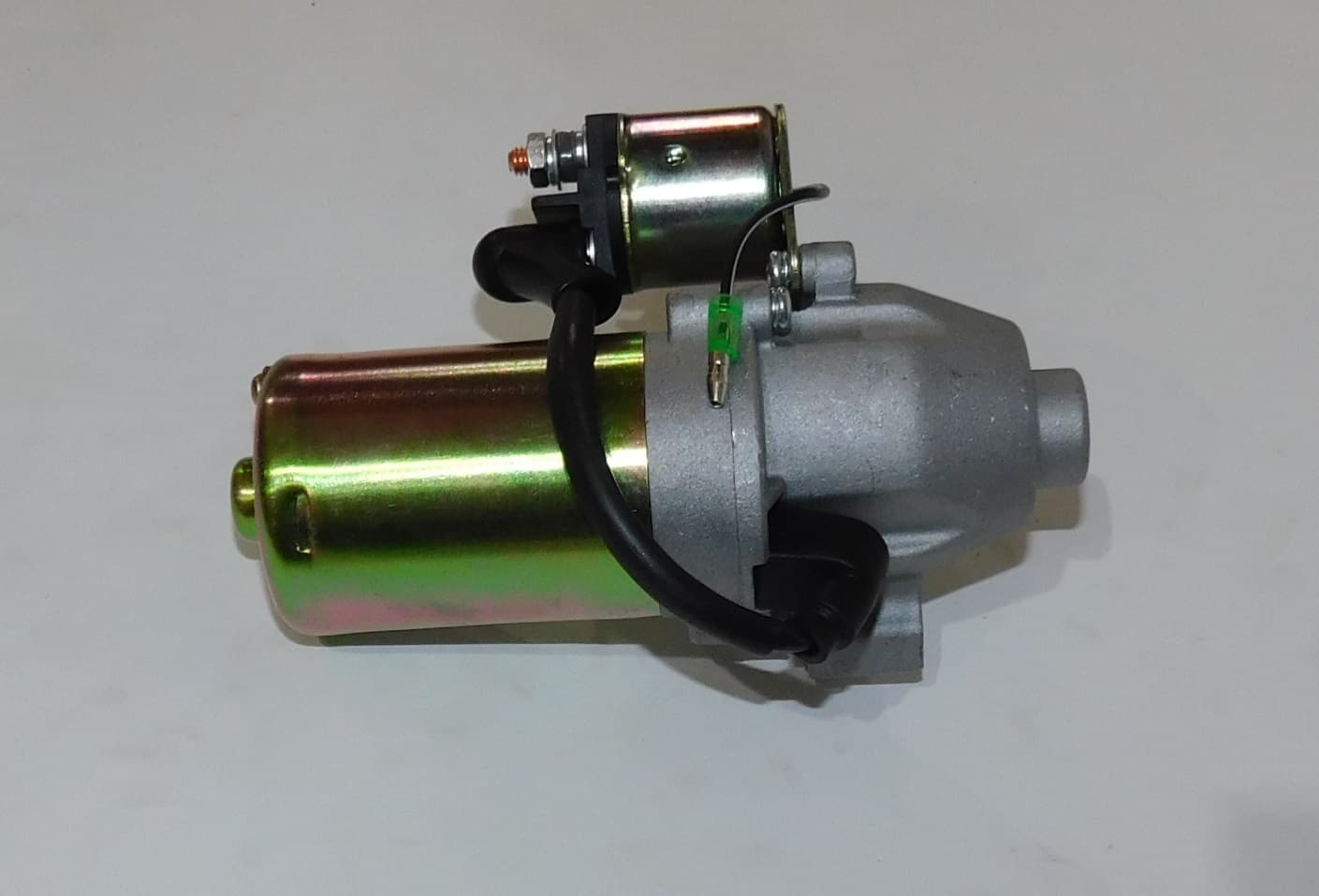

| SGG 3200EN Duplex | KM170FP | арт. 050215 — 2 034 ₽ | стартер арт. 047438 — 6 899 ₽; замок зажигания арт. 024986 — 1 038 ₽ |

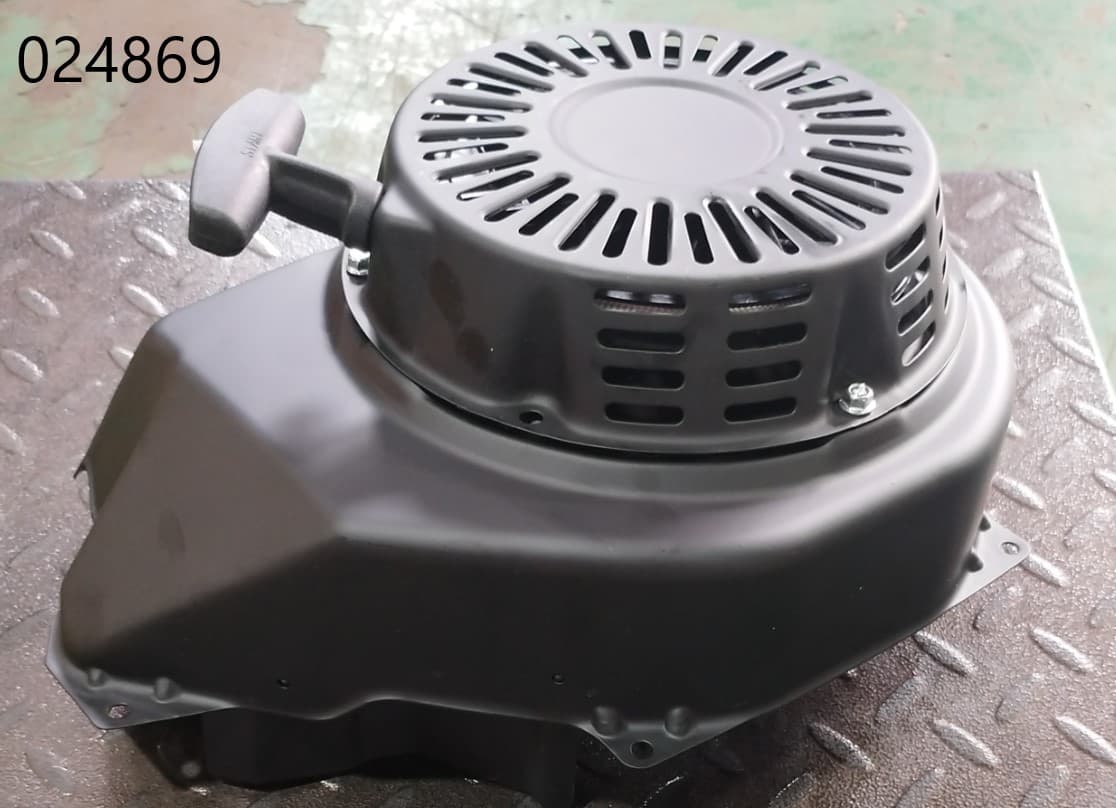

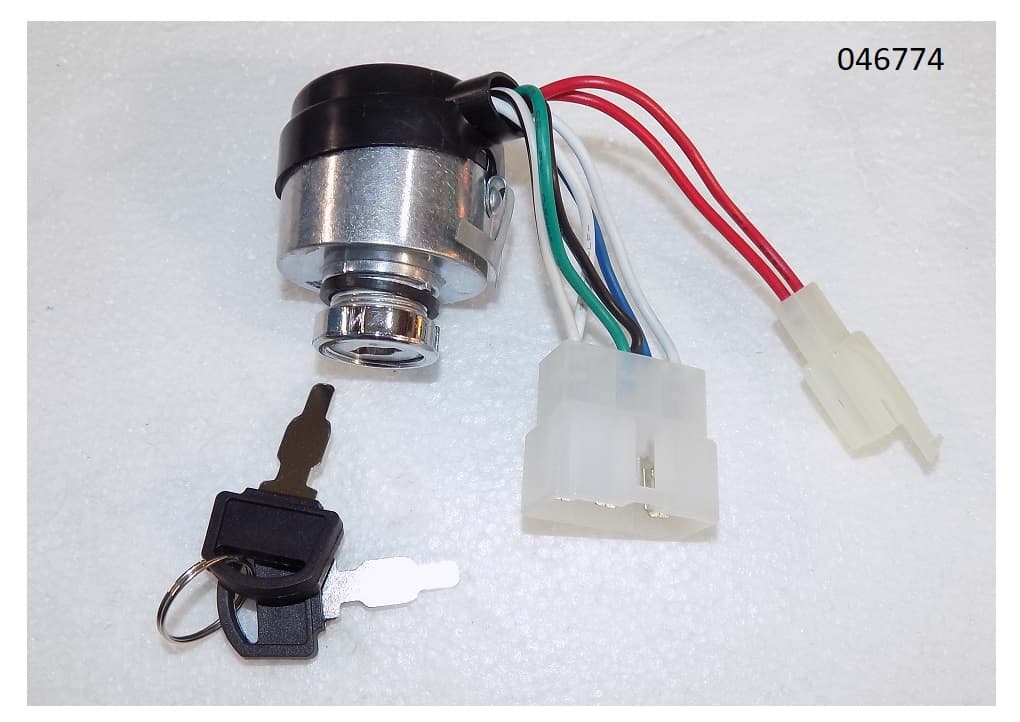

| SGG 5000EHNA, 6000EHNA Duplex | KM190F | арт. 024869 — 2 115 ₽ | стартер арт. 048157 — 7 258 ₽; замок арт. 046774 — 1 038 ₽ |
| SGG 8000EHNA, 8500EHNA Duplex | KM192F | арт. 048244 — 2 147 ₽ | стартер арт. 048157 — 7 258 ₽ |
| SGG 9000ELA | LC192FD | арт. 045823 — 4 246 ₽ | стартер арт. 044340 — 10 333 ₽; замок арт. 039712 — 1 237 ₽ |

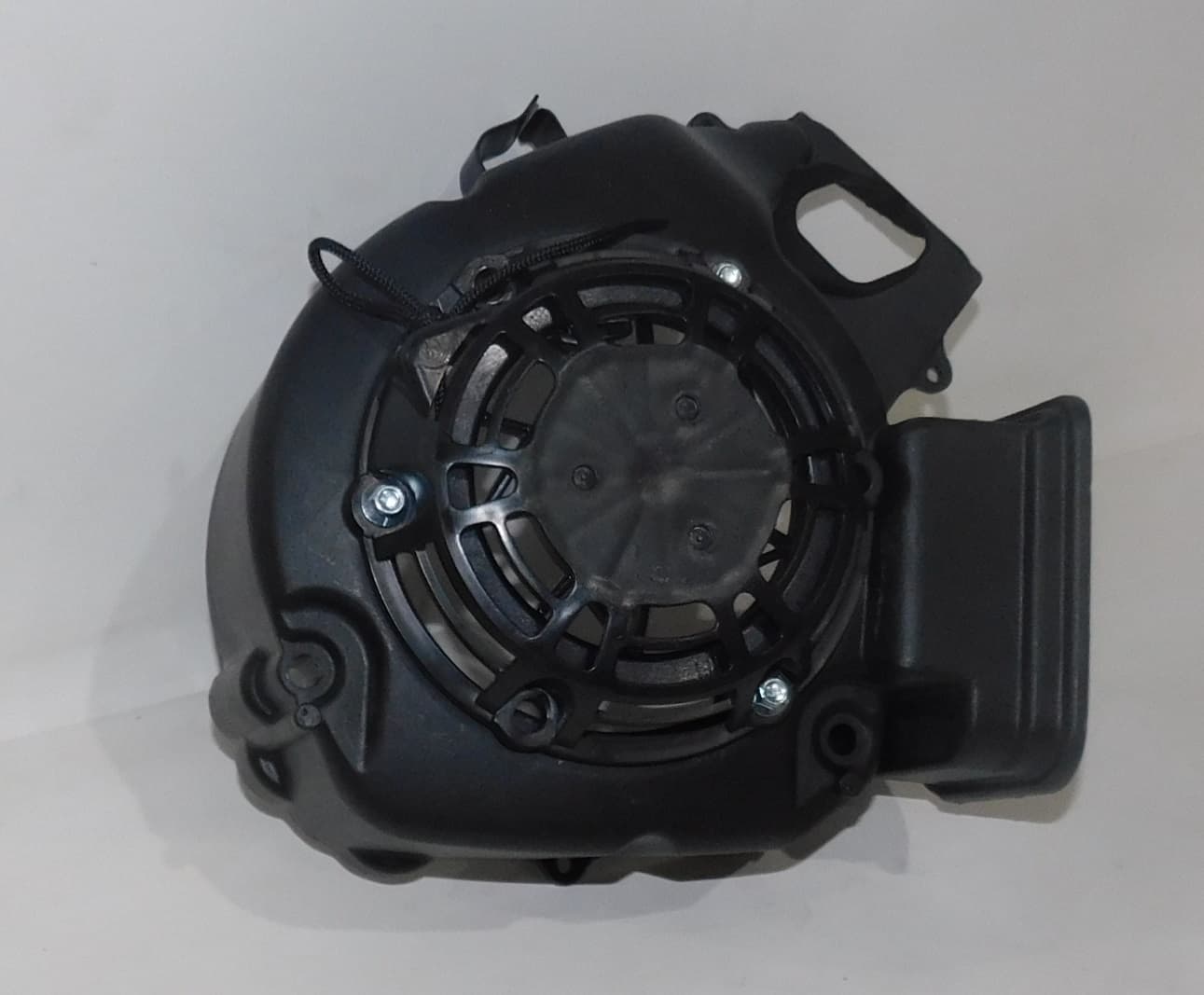

| SGG 1800Si–2400Si | KM148F, KM152F | арт. 041525 — 1 952 ₽ | — |
| SGG 3000Si, 3000ESi | KM165F | арт. 052337 — 2 360 ₽ | стартер для ESi арт. 048716 — 5 858 ₽ |
| SGG 5000Ei | KM172Fi | арт. 052977 — 2 197 ₽ | стартер арт. 045520 — 5 858 ₽ |
| SGG 6000ESi | SV320B | арт. 051683 — 2 442 ₽ | стартер арт. 051678 — 7 616 ₽ |
| SGG 12000EHLA | LC2V80FD | — | стартер арт. 040496 — 17 998 ₽ |
| SGG 16000–18000 | LC2V90FD | — | стартер арт. 033324 — 19 526 ₽ |
У одной и той же модели в разные годы мог стоять разный двигатель — в названиях запчастей встречаются пометки вроде «до 08.2024». Поэтому при заказе сверяйте модель двигателя и артикул станции с шильдика, а если сомневаетесь — пришлите фото шильдика менеджеру. Как отличить оригинальную запчасть и правильно оформить заказ удалённо — в статье запчасти для генераторов и техники. Все позиции — в разделе запчасти для бензиновых станций.
Когда стартер — не главная проблема
Если стартер исправен, двигатель проворачивается, а генератор не заводится, дальше идут масло, топливо и искра — с этого и начинайте, а не с замены стартера. Про свечу и зазор — в статье свеча зажигания для генератора, про подготовку к холодам — бензогенератор зимой. Что из ремонта разумно делать самому, а что лучше отдать в сервис, — в статье ремонт генератора своими руками. В гарантийный срок разбирать двигатель не стоит; замена ручного стартера в сборе — операция на нескольких болтах и гарантию двигателя не затрагивает, но уточните это в своём гарантийном талоне.
PROTSS — официальный дилер ТСС: сервисные центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе, запчасти и станции доставляем по России, юридическим лицам доступны скидки до 30%. Если ремонт старого генератора выходит дороже разумного, сравните с новыми моделями в разделах бензогенераторы и инверторные бензогенераторы.
Бензогенераторы TSS с ручным и электрическим запуском
Частые вопросы
Почему генератор не крутит стартер?
Если речь об электростартере, в первую очередь виноваты аккумулятор и клеммы: при повороте ключа тишина или только щелчок. У заряженной 12-вольтовой АКБ в покое около 12,6–12,7 В. Дальше проверяют предохранитель цепи запуска, замок зажигания или кнопку «Старт», втягивающее реле и сам стартер. Если стартер воет, а двигатель стоит, не входит в зацепление бендикс. У моделей до 8 кВт с ручным стартером генератор можно завести тросом, пока чинится электрика.
Почему не возвращается шнур стартера на генераторе?
Чаще всего ослабла, лопнула или соскочила с зацепа возвратная пружина. Реже шнур перекошен на катушке или механизм забит грязью и ржавчиной. Стартер снимают, чистят и проверяют пружину; ослабшую можно подтянуть на один-два оборота, лопнувшую меняют. Для генераторов TSS SGG проще поставить ручной стартер в сборе — он стоит 1 677–4 246 ₽ на момент публикации.
Как поменять пружину стартера генератора?
Заглушите двигатель и снимите колпачок со свечи, наденьте очки и перчатки. Снимите стартер, стравите натяг: выведите шнур из паза катушки и дайте ей медленно раскрутиться. Снимите катушку, установите новую пружину в том же направлении навивки зацепом в паз корпуса. Соберите стартер, взведите пружину на число оборотов из руководства к двигателю и намотайте шнур. Взведённая пружина при разборке может выскочить и поранить руки.
Что делать, если оторвалась ручка стартера генератора?
Если шнур не ушёл внутрь корпуса, зажмите его прищепкой или плоскогубцами, наденьте новую ручку и завяжите узел. Если шнур втянуло внутрь, стартер снимают, фиксируют катушку и продевают шнур заново через катушку и выход корпуса. Шнур тянут по оси выхода, а не вбок — иначе он перетирается о кромку корпуса.
Почему ручной стартер генератора тяжело тянется?
Обычно дело в двигателе, а не в стартере. На морозе мешает густое летнее масло. Если стартер упирается намертво в начале хода, в цилиндре может быть бензин или масло — выкрутите свечу и медленно проверните двигатель. Если двигатель не проворачивается и без свечи, он заклинил, и это сервис. Нормальное сопротивление на такте сжатия преодолевают так: медленно вытянуть шнур до упора, затем резко дёрнуть до конца.
Можно ли поставить электростартер на генератор с ручным запуском?
Технически для этого нужны венец на маховике, посадочное место под стартер, аккумулятор, обмотка подзарядки и замок зажигания, поэтому переделка возможна не на всех двигателях и обычно невыгодна. Проще выбрать модель, где электростартер и трос есть с завода: SGG 3200EN Duplex за 48 480 ₽ или SGG 5000EHNA Duplex за 76 800 ₽ на момент публикации.
Как подобрать стартер на бензиновый генератор?
По модели станции и модели двигателя с шильдика: посадка, диаметр храповика и число собачек у двигателей разные. Например, для SGG 2800N с двигателем KM170FD подходит ручной стартер арт. 024866, для SGG 5000EHNA и 6000EHNA Duplex с KM190F — арт. 024869, электростартер для них — арт. 048157. При сомнениях отправьте менеджеру фото шильдика.
