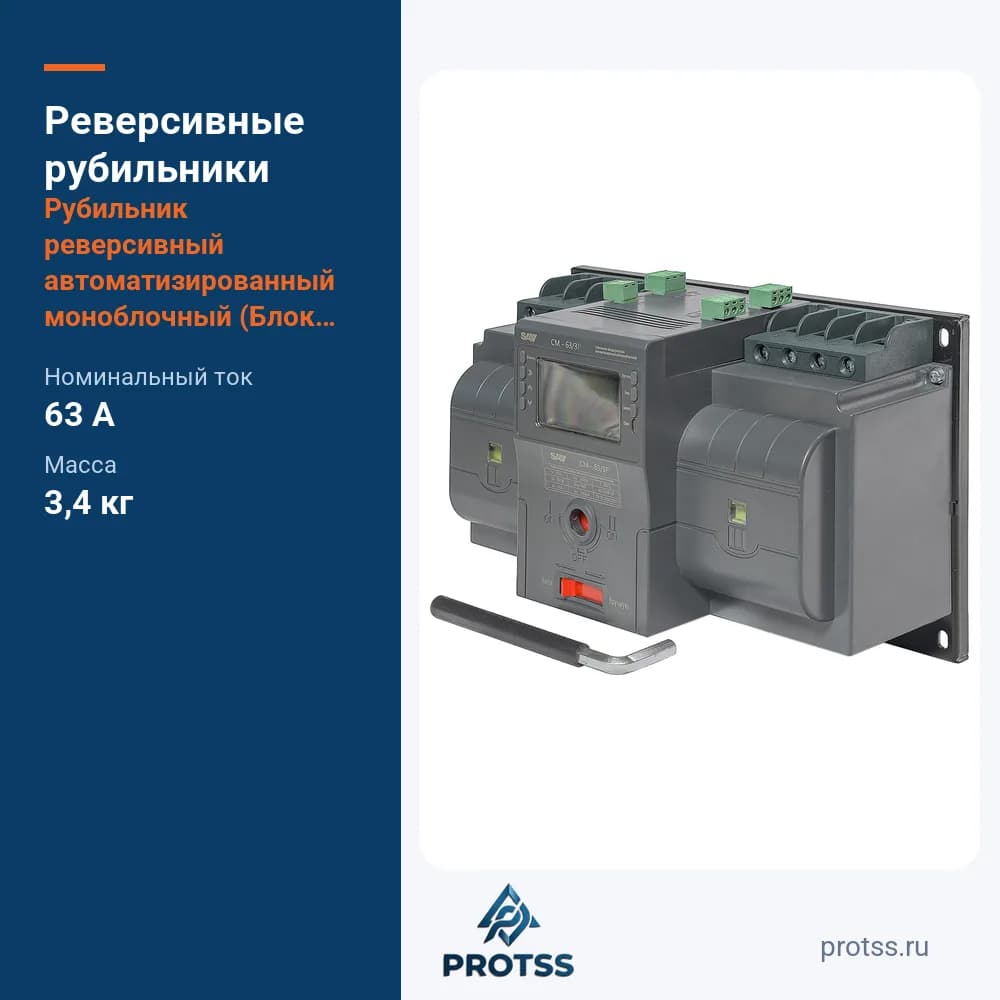

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/
Товар участвует в акциях
Характеристики
- Номинальное напр., В
- 400
- Габаритные Размеры (Д;Ш;В; мм)
- 276x124x172
- Влажность, %
- 90
- Номинальная коммутационная способность
- 7,65кА
- Номинальный ток (А)
- 63
Купить в лизинг
Лизинговая сделка оформляется от 200 000 ₽. Эту позицию можно включить в лизинг вместе с другими — сумма считается по всему заказу.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Реверсивный рубильник Lovato GE0400 E (без мотор-привода)
Реверсивный рубильник Lovato GE1250 E (без мотор-привода)
Материалы и комплектующие
CM-63 в трёхполюсном исполнении — автоматизированный моноблочный рубильник, который по наименованию выполняет роль блока автоматического ввода резерва. Номинальный ток — 63 А, номинальное напряжение — 400 В. Аппарат сам переводит нагрузку на резервный ввод, а время переключения указано в диапазоне от 1 до 99 с.
Чем отличается трёхполюсный CM-63
- 3 полюса: в той же модели есть исполнения на 2 и 4 полюса. Трёхполюсный вариант, как правило, выбирают для трёхфазных вводов без коммутации нейтрали; схему подтвердит инженер.
- Номинал: 63 А при номинальном напряжении 400 В.
- Коммутация: номинальная коммутационная способность 7,65 кА, отключающая — 5 кА.
- Время переключения: в паспорте указан диапазон от 1 до 99 с.
- Изоляция: Ui 690 В, Uimp 6 кВ; класс защиты обмотки — III.
Где применяется
Моноблок CM-63 подходит для резервирования трёхфазных потребителей мастерских, небольших цехов, котельных, насосных и коммерческих помещений, где резервом служит генератор. Допустимая влажность — 90%. Про выбор автоматики для генератора — статья «АВР для генератора: как выбрать».
Конструкция
- Моноблочный корпус IP20 для установки в щит.
- Габариты 276 × 124 × 172 мм.
- Масса 3,4 кг.
Совместимость и подбор
Проверьте, что ток вводного автомата и нагрузки укладывается в 63 А, а число полюсов соответствует схеме заземления объекта. Инженер PROTSS подскажет, какое из трёх исполнений CM-63 вам подходит.
Почему выгодно купить в PROTSS
Официальный дилер ТСС, цена производителя, документы для 44-ФЗ и 223-ФЗ и доставка транспортной компанией в любой регион.
Гарантия и сервис
На трёхполюсный CM-63 действует заводская гарантия ТСС. Помощь после покупки оказывают сервисные центры ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе. Другие блоки АВР — в разделе «Реверсивные рубильники».
Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:
-
Выпускается в версиях с 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям
Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).
Срабатывает в результате:
-
Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального
Обеспечивает
-
управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией
Три рабочих режима:
-
FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений
Свойства
Преимущества
Может управлять генераторной установкой
Выполняет базовые функции шкафа АВР
Нет необходимости в покупке шкафа!
Затраты на создание установки меньше на 50%
Содержит автоматические выключатели на DIN-рейке
Имеет надёжный механизм со стальными движущимися частями
Обеспечивает безопасность электроустановки
Имеет длительный срок службы
Выполняет часть функций распределительного щитка
Имеет внутренний источник питания в функцией резервного питания
Привод потребляет энергию только в момент переключения
Нет потерь на питание устройства
Устройство ее нагревается
Лёгкое программирование контроллера в 8 шагов
Лёгкая и быстрая первичная настройка
Повторная настройка легко делается владельцем
Контроллер может измерять параметры всех фаз линий питания
Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервным
Высокий уровень безопасности
Надёжная защита от ошибок пользователя
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/3P/Automated transfer switch
Общие характеристики
- Номинальное напр., В
- 400
- Влажность, %
- 90
- Номинальная коммутационная способность
- 7,65кА
- Номинальная отключающая способность
- 5кА
- Класс защиты
- IP20
- Кол-во полюсов переключателя
- 3
- Класс защиты обмотки
- III
- Длина (мм)
- 276
- Ширина (мм)
- 124
- Время переключения I-II или II-I, сек
- от 1 до 99
- Высота (мм)
- 172
Электрическая часть
- Номинальный ток (А)
- 63
- Номинальное импульсное напряжение Uimp, кВ
- 6
- Номинальное напряжение изоляции Ui, В
- 690
Габариты и вес

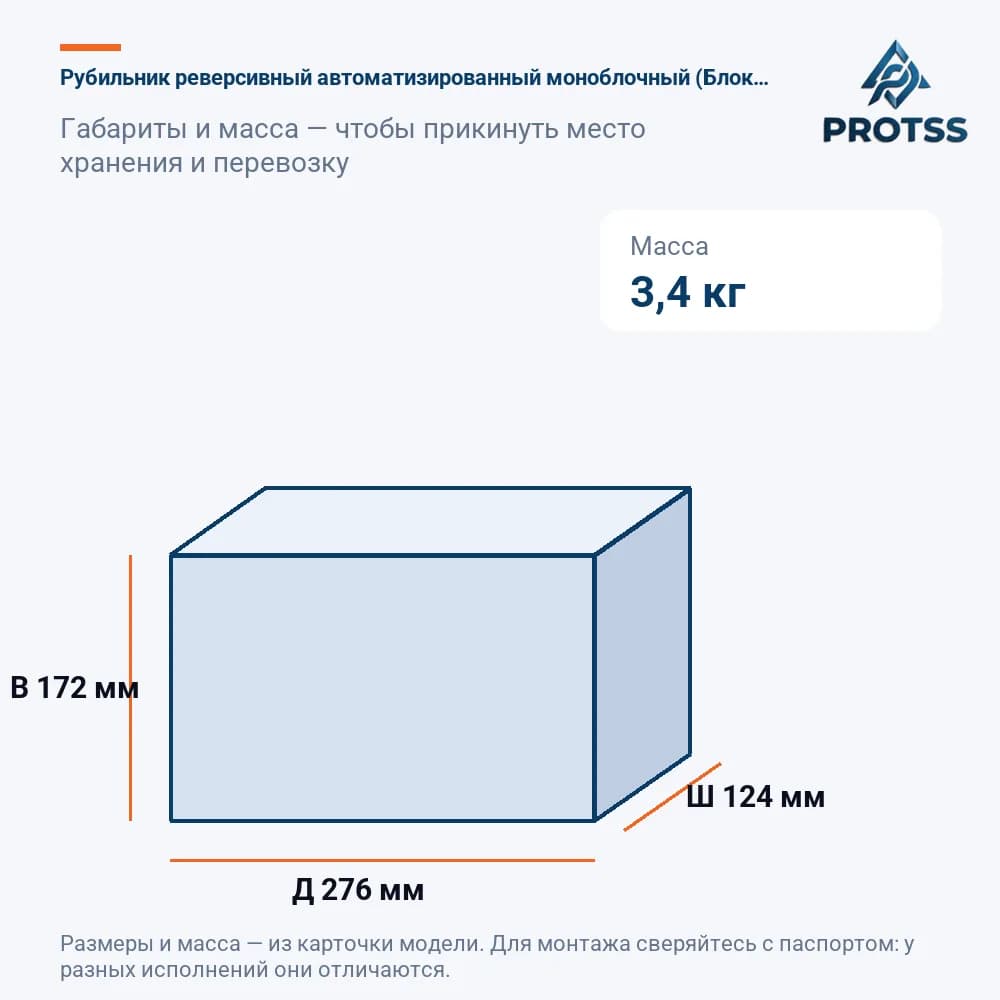

- Габаритные Размеры (Д;Ш;В; мм)
- 276x124x172
- Вес брутто (кг)
- 3.4
- Масса, кг
- 3.4
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
Масса — 3.4 кг, вес брутто — 3.4 кг.
Габаритные размеры (Д×Ш×В) — 276x124x172 мм.
Номинальный ток — 63 А.
Номинальное напр., В — 400.
Влажность, % — 90.
Номинальная коммутационная способность — 7,65кА.
Номинальная отключающая способность — 5кА.
Класс защиты — IP20.
Кол-во полюсов переключателя — 3.
Номинальное импульсное напряжение Uimp, кВ — 6.
Время переключения I-II или II-I, сек — от 1 до 99.
Номинальное напряжение изоляции Ui, В — 690.
