Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РМ9
Товар участвует в акциях
Характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Мощность номинальная, кВт
- 500
- Мощность номинальная, кВА
- 625
- Выходное напряжение (В)
- 10500
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие

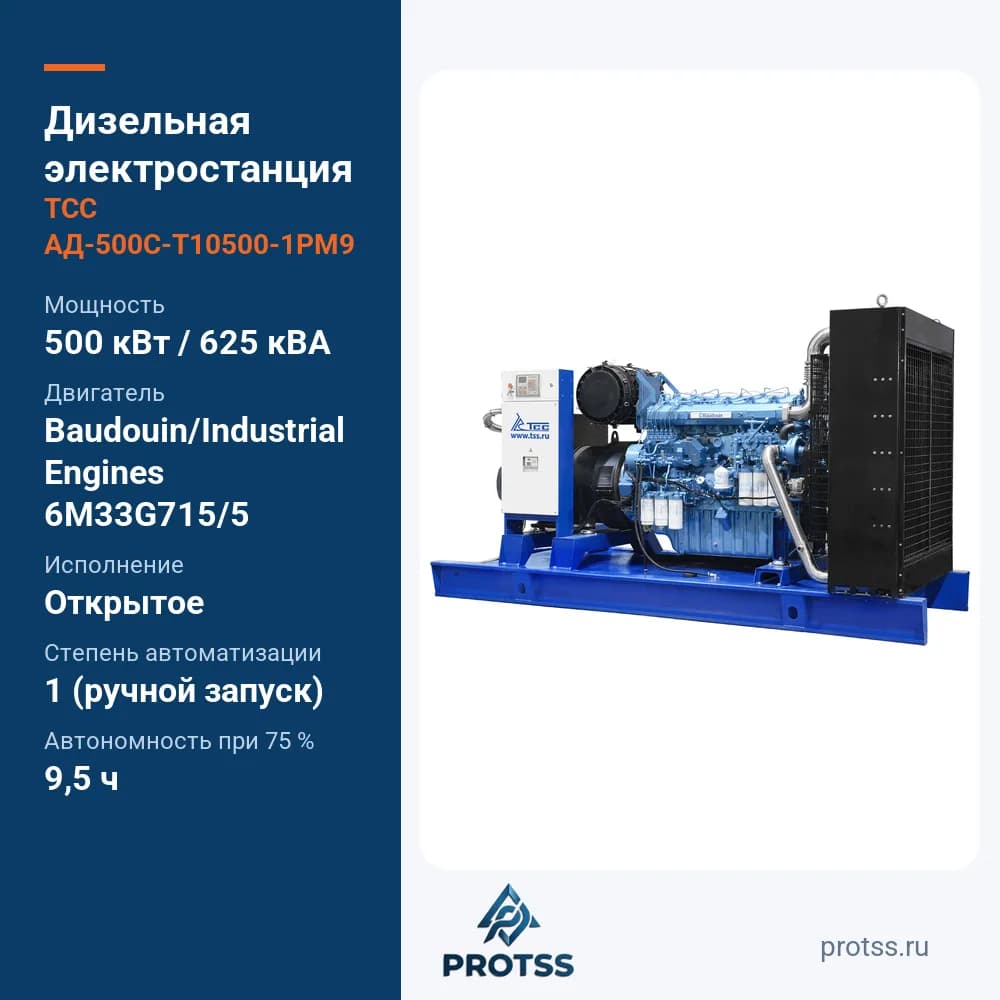

Сети 10 кВ требуют генератора, который сразу выдаёт 10 500 В. ТСС АД-500С-Т10500-1РМ9 — открытая высоковольтная дизельная электростанция 500 кВт (625 кВА) с альтернатором на 10,5 kV и номинальным током 34,4 А. Максимальная мощность — 550 кВт (688 кВА). Станция подходит тем, у кого распределительная сеть объекта построена на 10 кВ, и решает задачу резерва или автономного питания без промежуточного повышения напряжения.
Ключевые преимущества
- Напряжение 10,5 кВ: генератор TSS-SA-500(E) SAE 1/14 рассчитан именно на эту сеть, номинальный ток — 34,4 А.
- Шестицилиндровый рядный Baudouin: 6M33G715/5, 19,6 л, турбонаддув, электронный регулятор оборотов, 32 000 ч до капремонта.
- Защита от посторонних: замок горловины бака и отключатель АКБ.
- Автономия: бак 1050 л — 9,5 ч работы на 75% нагрузки при расходе 111 л/ч.
- Шум: 88 дБ на расстоянии 7 м.
Применение
Резерв для подстанций и РП 10 кВ, питание промышленных предприятий, насосных и компрессорных станций, удалённых объектов, куда мощность передают по воздушной или кабельной линии 10 кВ.
Конструкция
- Генератор с возбуждением PMG, изоляция класса H, шаг обмотки 2/3, один опорный подшипник, IP 23.

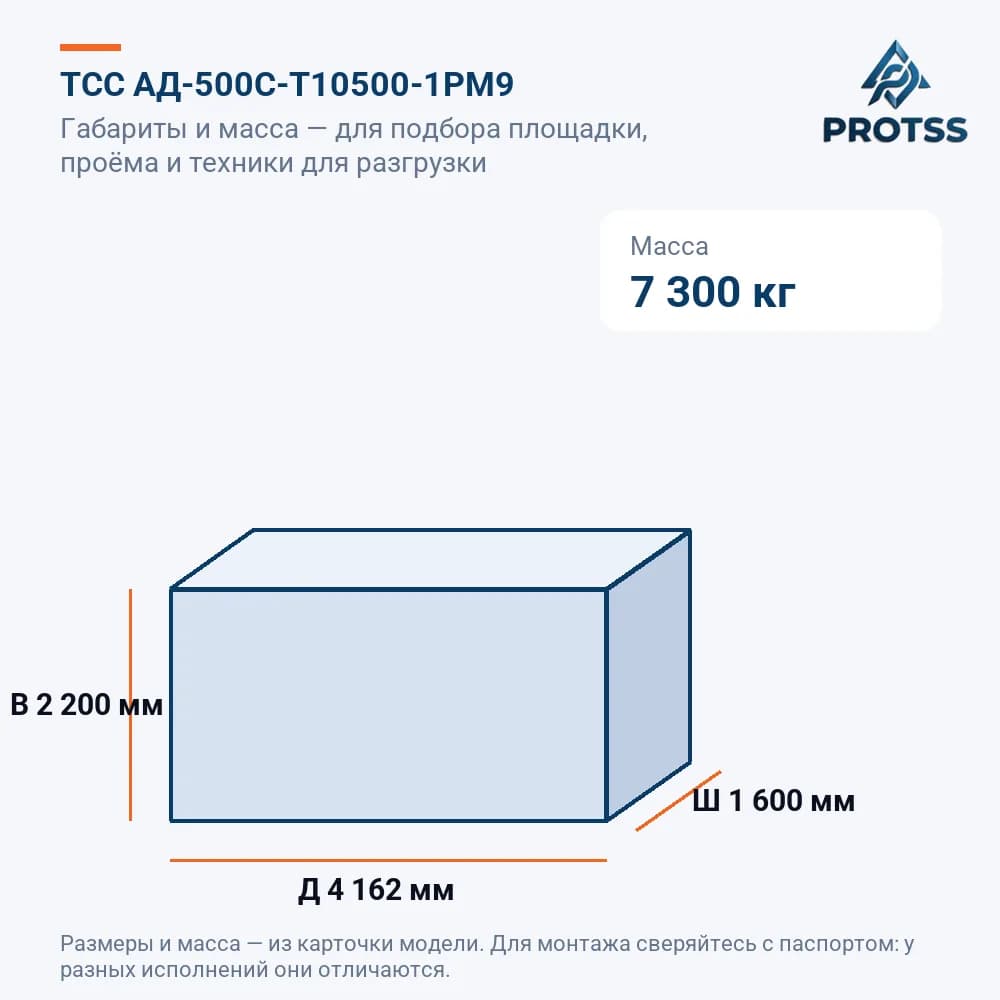

- Рама высотой 300 мм, габариты 4162×1600×2200 мм, масса 7300 кг.
- Контроллер Lovato RGK800 (русский интерфейс), щит управления с цифровой панелью, аварийная остановка.
- Датчик уровня топлива, промышленный глушитель, АКБ 2×200 А·ч / 12 В, бортовая сеть 24 В.
- Масло — 60,5 л, охлаждающая жидкость — 127 л.
Пусконаладка и подключение
Запуск ручной (степень автоматизации 1). Подключение к шинам 10 кВ, релейная защита и заземление выполняются по проекту; работы ведёт персонал с допуском к электроустановкам выше 1000 В. Требования к контуру заземления разобраны в статье заземление генератора.
Почему выгодно купить у нас
- PROTSS — официальный дилер ТСС, цена производителя.
- Оформляем поставки по 44-ФЗ и 223-ФЗ.
- Станцию весом более 7 т доставляем транспортной компанией с согласованием разгрузки, возможен самовывоз.
Гарантия и сервис
На станцию распространяется заводская гарантия ТСС, документы — в комплекте поставки. Обслуживание проводят сервисные центры ТСС: Москва, Екатеринбург, Самара, Ростов-на-Дону, Симферополь. Сравнить модели на 6,3 и 10,5 кВ можно в разделе высоковольтные ДЭС.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 10,5 кВ (10500В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 500 кВт 10500В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 6M33G715/5e2
- Надёжность и высокоресурсность двигателя
- Компактный размер, низкий вес
- Удобен в обслуживании
- Низкий расход топлива
- Бесщёточный синхронный генератор 10500 В.
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Общие характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Язык интерфейса контроллера
- русский
- Высота рамы (мм)
- 300
- Ресурс работы до кап. ремонта (ч)
- 32000
- Регулятор оборотов
- электронный
- Система впуска воздуха
- с турбонаддувом
- Объём системы охлаждения (л)
- 127
- Уровень шума (dB/7м)
- 88
- Замок горловины бака
- да
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 9.5
- Отключатель АКБ
- да
- Комплектация
- глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный

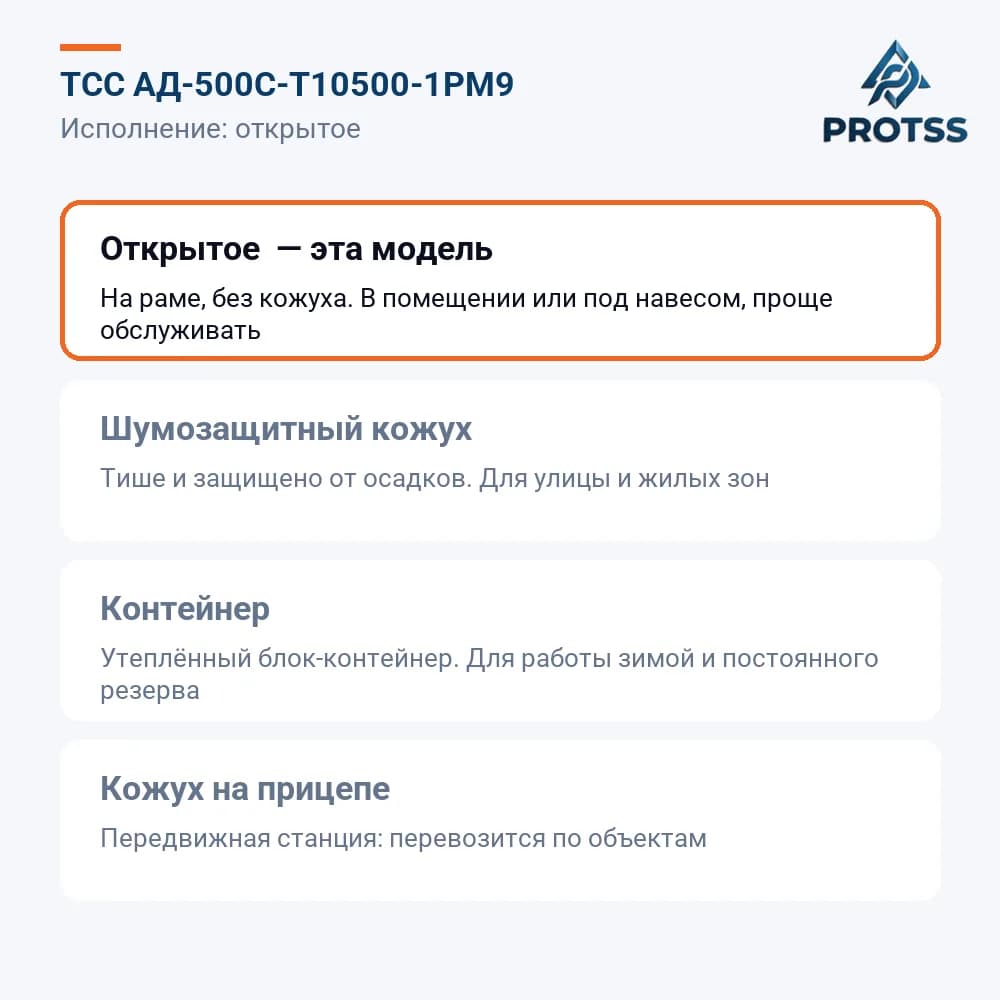

- Исполнение
- Открытое
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- H
- Установленный аккумулятор Ah / V
- 2*200/12
- Длина (мм)
- 4162
- Ширина (мм)
- 1600
- Высота (мм)
- 2200
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Ёмкость масляной системы (л)
- 60.5
- Рабочий объём двигателя (л)
- 19.6
- Расположение цилиндров
- рядное
- Объём топливного бака (л)
- 1050
- Расход топлива при 50% мощности л/ч
- 74
- Количество цилиндров
- 6
- Расход топлива при 100% мощности л/ч
- 148
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin/Industrial Engines 6M33G715/5
- Расход топлива при 75% мощности л/ч
- 111
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 500
- Мощность номинальная, кВА
- 625
- Выходное напряжение (В)
- 10500
- Напряжение бортового электрооборудования, (В)
- 24
- Номинальный ток (А)
- 34,4
- Мощность максимальная, кВт
- 550
- Мощность максимальная, кВА
- 688
- Количество фаз
- 3
- Генератор
- TSS-SA-500(E) SAE 1/14 (10,5 kV)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 4162х1600х2200
- Вес брутто (кг)
- 7310
- Масса, кг
- 7300
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РМ9 номинальная мощность — 500 кВт (625 кВА), максимальная — 550 кВт (688 кВА).
Выходное напряжение — 10500 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin/Industrial Engines 6M33G715/5, производитель — Baudouin, количество цилиндров — 6.
Генератор — TSS-SA-500(E) SAE 1/14 (10,5 kV), класс защиты обмотки — H.
При 50% нагрузки — 74 л/ч, при 75% — 111 л/ч, при 100% — 148 л/ч.
Объём топливного бака — 1050 л, автономная работа при 75% нагрузки без дозаправки — 9.5 ч.
Масса — 7300 кг, вес брутто — 7310 кг.
Габаритные размеры (Д×Ш×В) — 4162х1600х2200 мм.
Уровень шума — 88 дБ (по паспорту, замер на расстоянии 7 м).
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.
Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Номинальный ток — 34,4 А, коэффициент мощности — 0.8.
