Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РМ9
Товар участвует в акциях
Характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Мощность номинальная, кВт
- 600
- Мощность номинальная, кВА
- 750
- Выходное напряжение (В)
- 6300
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие

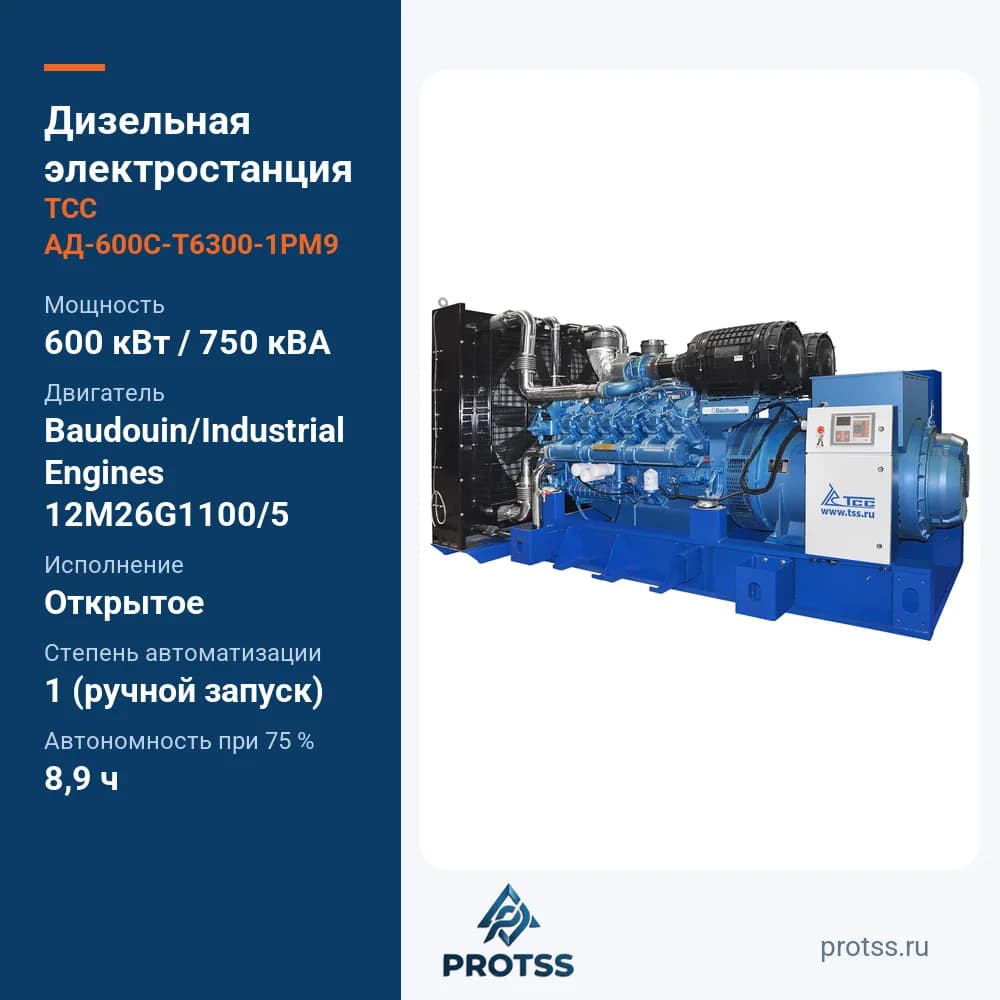

На мощности 600 кВт линейка высоковольтных станций ТСС переходит на V-образный двенадцатицилиндровый двигатель. ТСС АД-600С-Т6300-1РМ9 — открытая дизельная электростанция 600 кВт (750 кВА) с выходным напряжением 6300 В. Максимальная мощность — 660 кВт (825 кВА). Станция рассчитана на объекты, где сеть 6 кВ уже есть, а резерв или основной источник должен закрыть нагрузку крупнее, чем у моделей на 500 кВт.
Сильные стороны модели
- V12 объёмом 31,8 л: Baudouin/Industrial Engines 12M26G1100/5 с турбонаддувом и электронным регулятором оборотов.
- Альтернатор Evotec: EVO400E04HIR SAE 0/18 на 6,3 kV, возбуждение PMG, изоляция класса H.
- Экологический класс Stage II — указан в паспорте станции.
- Бак 1100 л: 8,9 ч работы без дозаправки на 75% нагрузки, расход 123,6 л/ч; при 50% — 86,2 л/ч, при 100% — 162,8 л/ч.
- Ресурс: 32 000 моточасов до капитального ремонта.
Где применяется
Промышленные предприятия с распределением на 6 кВ, горнодобывающие и нефтегазовые объекты, резервное питание ответственных потребителей через РП 6 кВ, временная генерация на крупных стройках.
Конструкция

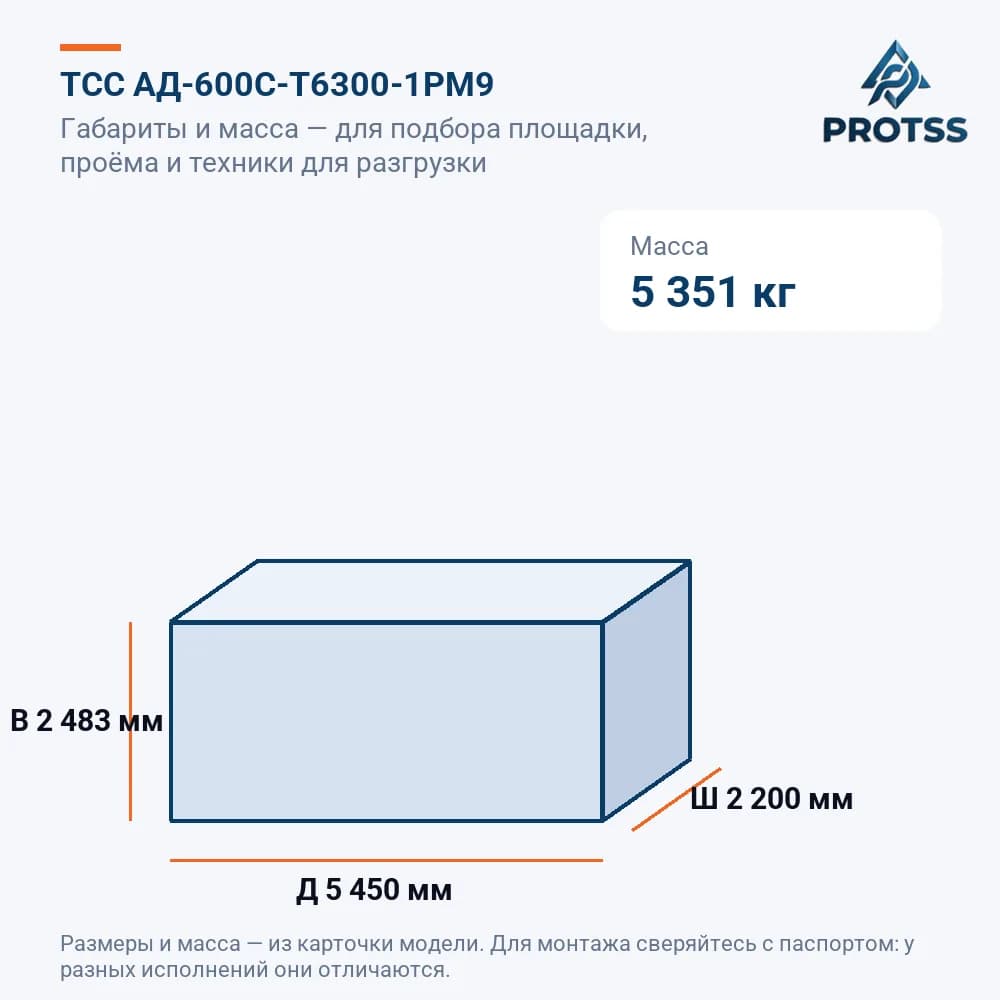

- Открытая рама высотой 320 мм, габариты 5450×2200×2483 мм, масса 5351 кг.
- Радиатор 2245×2194 мм, установлен на высоте 238 мм от пола; система охлаждения — 221 л, масляная система — 113 л.
- Генератор с одним опорным подшипником, шагом обмотки 2/3, IP 23.
- Контроллер Lovato RGK800 с русским интерфейсом, щит управления с цифровой панелью, аварийная остановка.
- Датчик уровня топлива, промышленный глушитель, бортовая сеть 24 В.
Подключение и пусконаладка
Пуск ручной — степень автоматизации 1. Размещение открытой станции, подвод воздуха к радиатору и вывод выхлопа закладывают в проект помещения. Подключение к сети 6 кВ и заземление выполняет персонал с допуском выше 1000 В. Если интересно, как устроен наддув двигателя, — читайте про турбину и ТНВД дизеля.
Почему выгодно купить в PROTSS
Как официальный дилер ТСС мы продаём станцию по цене производителя, проводим закупки по 44-ФЗ и 223-ФЗ и организуем доставку транспортной компанией. Инженер поможет сверить модель с техническими условиями объекта.
Гарантия и сервис
Заводская гарантия ТСС подтверждается документами поставки. Плановое ТО и ремонт выполняют сервисные центры ТСС в пяти городах: Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе. Соседние модели — в разделе высоковольтных дизельных электростанций.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 6,3 кВ (6300В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 600 кВт 6300В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 12M26G825/5e2
- Надёжность и высокоресурсность двигателя;
- Компактный размер, низкий вес;
- Удобен в обслуживании;
- Низкий расход топлива.
- Бесщёточный синхронный генератор 6,3 кВ;
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Общие характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Язык интерфейса контроллера
- русский
- Высота рамы (мм)
- 320
- Ресурс работы до кап. ремонта (ч)
- 32000
- Регулятор оборотов
- электронный
- Система впуска воздуха
- с турбонаддувом
- Объём системы охлаждения (л)
- 221
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 8.9
- Комплектация
- глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный
- Исполнение
- Открытое
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- H
- Длина (мм)
- 5450
- Ширина (мм)
- 2200
- Высота (мм)
- 2483
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Экологический класс
- Stage II
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Ёмкость масляной системы (л)
- 113
- Рабочий объём двигателя (л)
- 31.8
- Расположение цилиндров
- V-образное
- Объём топливного бака (л)
- 1100
- Расход топлива при 50% мощности л/ч
- 86.2
- Количество цилиндров
- 12
- Расход топлива при 100% мощности л/ч
- 162.8
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin/Industrial Engines 12M26G1100/5
- Расход топлива при 75% мощности л/ч
- 123.6
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 600
- Мощность номинальная, кВА
- 750
- Выходное напряжение (В)
- 6300
- Напряжение бортового электрооборудования, (В)
- 24
- Мощность максимальная, кВт
- 660
- Мощность максимальная, кВА
- 825
- Количество фаз
- 3
- Генератор
- Evotec EVO400E04HIR SAE 0/18 (6,3 kV)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 5450x2200x2483
- Габариты радиатора (раст. от пола, В, Ш, мм)
- 238, 2245х2194
- Вес брутто (кг)
- 5352
- Масса, кг
- 5351
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РМ9 номинальная мощность — 600 кВт (750 кВА), максимальная — 660 кВт (825 кВА).
Выходное напряжение — 6300 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin/Industrial Engines 12M26G1100/5, производитель — Baudouin, количество цилиндров — 12.
Генератор — Evotec EVO400E04HIR SAE 0/18 (6,3 kV), класс защиты обмотки — H.
При 50% нагрузки — 86.2 л/ч, при 75% — 123.6 л/ч, при 100% — 162.8 л/ч.
Объём топливного бака — 1100 л, автономная работа при 75% нагрузки без дозаправки — 8.9 ч.
Масса — 5351 кг, вес брутто — 5352 кг.
Габаритные размеры (Д×Ш×В) — 5450x2200x2483 мм.
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.
Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Коэффициент мощности — 0.8.
Объём системы охлаждения — 221 л, ёмкость масляной системы — 113 л.
