Высоковольтный дизельный генератор ТСС АД-700С-Т10500-1РМ9
Товар участвует в акциях
Характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Мощность номинальная, кВт
- 700
- Мощность номинальная, кВА
- 875
- Выходное напряжение (В)
- 10500
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие
Для сети 10 кВ мощностью 700 кВт ТСС предлагает открытую станцию АД-700С-Т10500-1РМ9. Высоковольтный дизельный генератор выдаёт 10 500 В при номинальном токе 48 А, номинальная мощность — 700 кВт (875 кВА), максимальная — 770 кВт (963 кВА). Модель использует тот же V-образный двигатель Baudouin 12M26G1000/5, что и версия на 6,3 кВ, но генератор TSS-SA-700(E) рассчитан на 10,5 kV.
Преимущества
- Работа в сети 10 кВ: номинальный ток всего 48 А — сечение кабельной линии подбирает проектировщик под эту величину.
- Надёжный дизель: Baudouin V12 31,8 л с турбонаддувом, 32 000 ч до капремонта, Stage II.
- Генератор PMG: изоляция обмотки класса H, шаг 2/3, один опорный подшипник, IP 23.
- Бак 1100 л с сепаратором и датчиком уровня — 7,4 ч без дозаправки при 75% нагрузке.
Кому подойдёт
Предприятиям с главными понизительными подстанциями и РУ 10 кВ, сетевым организациям для резерва, объектам ЖКХ и водоснабжения, промышленным площадкам, удалённым от центральной энергосистемы.
Конструкция

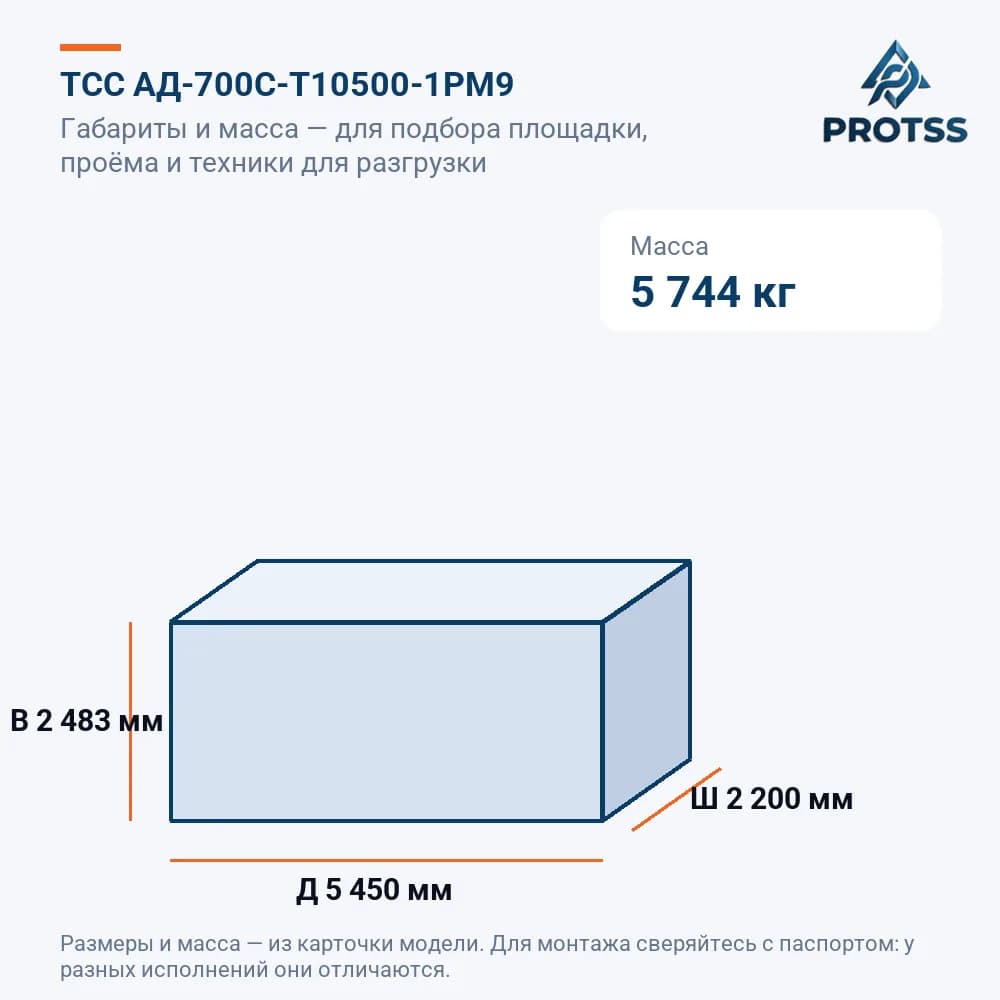

- Рама высотой 400 мм, габариты 5450×2200×2483 мм, масса 5744 кг.
- Масляная система 113 л, система охлаждения 221 л, радиатор 2245×2194 мм.
- Контроллер Lovato RGK800 с русским интерфейсом, щит управления с цифровой панелью.
- Электронный регулятор оборотов, аварийная остановка, бортовая сеть 24 В.
- Промышленный глушитель, шум — 102 дБ на 7 м.
Монтаж, пусконаладка и подключение
Пуск выполняется вручную (степень автоматизации 1). Подключение к шинам 10 кВ, настройка защит и заземление — по проекту, силами организации с допуском к работам выше 1000 В. После ввода станции важно соблюдать регламент обслуживания — он описан в статье регламент ТО дизельной электростанции.
Почему выгодно купить в PROTSS
Покупка напрямую у официального дилера ТСС — это цена производителя, заводская документация и поставка по 44-ФЗ или 223-ФЗ. Доставку открытой станции массой почти 6 т организуем транспортной компанией; возможен самовывоз.
Гарантия и сервис
Заводская гарантия ТСС. Сервисные центры ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе помогут с ТО и ремонтом. Другие модели — в разделе высоковольтные дизельные электростанции.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 10,5 кВ (10500В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 700 кВт 10500В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 12M26G1000/5e2
- Надёжность и высокоресурсность двигателя;
- Компактный размер, низкий вес;
- Удобен в обслуживании;
- Низкий расход топлива.
- Бесщёточный синхронный генератор 10,5 кВ (10500 В);
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Общие характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Язык интерфейса контроллера
- русский
- Высота рамы (мм)
- 400
- Ресурс работы до кап. ремонта (ч)
- 32000
- Регулятор оборотов
- электронный
- Система впуска воздуха
- с турбонаддувом
- Объём системы охлаждения (л)
- 221
- Уровень шума (dB/7м)
- 102
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 7.4
- Комплектация
- глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный
- Исполнение
- Открытое
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- H
- Длина (мм)
- 5450
- Ширина (мм)
- 2200
- Высота (мм)
- 2483
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Экологический класс
- Stage II
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Ёмкость масляной системы (л)
- 113
- Рабочий объём двигателя (л)
- 31.8
- Расположение цилиндров
- V-образное
- Объём топливного бака (л)
- 1100
- Расход топлива при 50% мощности л/ч
- 101.8
- Количество цилиндров
- 12
- Расход топлива при 100% мощности л/ч
- 196.8
- Топливный сепаратор
- да
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin 12M26G1000/5
- Расход топлива при 75% мощности л/ч
- 147.2
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 700
- Мощность номинальная, кВА
- 875
- Выходное напряжение (В)
- 10500
- Напряжение бортового электрооборудования, (В)
- 24
- Номинальный ток (А)
- 48
- Мощность максимальная, кВт
- 770
- Мощность максимальная, кВА
- 963
- Количество фаз
- 3
- Генератор
- TSS-SA-700(E) SAE 0/18 (10,5 kV)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 5450x2200x2483
- Габариты радиатора (раст. от пола, В, Ш, мм)
- 238, 2245х2194
- Вес брутто (кг)
- 5745
- Масса, кг
- 5744
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Высоковольтный дизельный генератор ТСС АД-700С-Т10500-1РМ9 номинальная мощность — 700 кВт (875 кВА), максимальная — 770 кВт (963 кВА).
Выходное напряжение — 10500 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin 12M26G1000/5, производитель — Baudouin, количество цилиндров — 12.
Генератор — TSS-SA-700(E) SAE 0/18 (10,5 kV), класс защиты обмотки — H.
При 50% нагрузки — 101.8 л/ч, при 75% — 147.2 л/ч, при 100% — 196.8 л/ч.
Объём топливного бака — 1100 л, автономная работа при 75% нагрузки без дозаправки — 7.4 ч.
Масса — 5744 кг, вес брутто — 5745 кг.
Габаритные размеры (Д×Ш×В) — 5450x2200x2483 мм.
Уровень шума — 102 дБ (по паспорту, замер на расстоянии 7 м).
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.
Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Номинальный ток — 48 А, коэффициент мощности — 0.8.
Объём системы охлаждения — 221 л, ёмкость масляной системы — 113 л.
Актуальная цена — 20 060 609,76 ₽ с учётом НДС 22%. Для юридических лиц счёт формируется автоматически при указании ИНН.
