Аргонодуговая сварка TIG: что это такое и зачем она нужна
Филимонов Иван
Эксперт PROTSS · 26 августа 2026 г.
Как устроена сварка неплавящимся вольфрамовым электродом в аргоне и почему только ей нормально варят тонкую нержавейку и алюминий. Разбираем режим переменного тока, заточку вольфрама, поджиг, расход аргона и охлаждение горелки.
У ручной дуговой сварки и у полуавтомата есть общая черта: электрод там расходуется, он же и становится металлом шва. Аргонодуговая сварка устроена принципиально иначе — электрод в ней не плавится, а только держит дугу, и это меняет всё остальное.
Английское обозначение TIG расшифровывается как Tungsten Inert Gas — вольфрам и инертный газ. В отечественной литературе тот же способ называют аргонодуговой сваркой неплавящимся электродом, а в маркировке аппаратов встречается и просто «TIG», и «AC/DC».
Как это устроено
Три составляющих, каждая со своей задачей.
Вольфрамовый электрод зажат в горелке и не расходуется — точнее, расходуется настолько медленно, что одного электрода хватает надолго. Вольфрам выбран из-за температуры плавления: он держит дугу, оставаясь твёрдым. Его дело — только гореть дугой и греть металл.
Присадочный пруток сварщик подаёт в ванну второй рукой, отдельно от дуги. Это ключевое отличие от всех остальных способов: в MMA и MIG количество присаживаемого металла жёстко связано с током, здесь — нет. Можно греть и не присаживать вовсе, сплавляя кромки между собой.
Аргон идёт через сопло горелки и вытесняет воздух из зоны сварки. Инертный — значит не вступающий в реакцию ни с металлом, ни с электродом. Именно поэтому шов получается чистым, без шлака и практически без брызг.
Отсюда и главное свойство технологии: сварщик управляет теплом и металлом раздельно. За это платят скоростью — TIG заметно медленнее и полуавтомата, и ручной дуговой сварки, и требует куда больше внимания.
Зачем это нужно: нержавейка и алюминий
Есть материалы, на которых остальные способы либо не работают, либо работают плохо.
Тонкая нержавеющая сталь. Нержавейка плохо проводит тепло и сильно ведёт от нагрева, а перегрев зоны шва выжигает хром и лишает металл коррозионной стойкости. TIG даёт узкую управляемую зону нагрева и полное отсутствие шлаковых включений — при правильно организованной защите, включая поддув с обратной стороны шва на трубах и ответственных стыках.
Алюминий. Здесь дело в оксидной плёнке, о которой ниже, — без специального режима алюминий нормально не варится вообще.
Медь, латунь, титан, тонкостенные трубы, ремонт литья. Всё, где важна не производительность, а качество и вид соединения.
И обратная сторона: гнать TIG-ом длинные швы на конструкционной стали в 6 мм смысла нет — полуавтомат сделает это в разы быстрее. Сравнение технологий между собой есть в статье какой сварочный аппарат выбрать.
Переменный ток AC: почему без него алюминий не сваришь
Это тот пункт, из-за которого TIG-аппараты делятся на два класса, отличающихся в цене.
Алюминий всегда покрыт плёнкой оксида — Al₂O₃. Плавится алюминий примерно при 660 °C, а его оксид — около 2050 °C. То есть под дугой металл уже жидкий, а плёнка над ним ещё твёрдая: она держит расплав, как мешок, мешает сплавлению кромок и рвётся клочьями, попадая внутрь шва.
Механически счистить плёнку до сварки можно, но она нарастает заново за минуты. Нужен способ разрушать её прямо в процессе — и его даёт переменный ток.
В полупериоде, когда электрод оказывается положительным, поток заряженных частиц идёт со стороны детали и разбивает оксидную плёнку — это называют катодным распылением или эффектом очистки. В обратном полупериоде дуга греет металл и охлаждает электрод. Аппарат чередует полупериоды десятки раз в секунду, и оксид снимается непрерывно.
На аппаратах с AC обычно есть регулировка баланса — соотношения полупериодов: смещение в сторону очистки лучше снимает плёнку с окисленного металла, но сильнее греет электрод, смещение в сторону проплавления даёт более глубокий провар.
Вольфрамовый электрод: марки и заточка
Чистый вольфрам почти не применяют — в электрод добавляют оксиды редкоземельных элементов, которые улучшают эмиссию и стабилизируют дугу. Марку видно по цветной маркировке торца.
| Маркировка | Цвет | Добавка | Где применяется |
|---|---|---|---|
| WL-20 | синий | оксид лантана | Универсальный: постоянный и переменный ток |
| WT-20 | красный | оксид тория | Постоянный ток, сталь и нержавейка |
В нашем разделе сварочных материалов есть и те, и другие: синие WL-20 длиной 175 мм в диаметрах от 1,0 до 4,0 мм — от 671,22 ₽ за упаковку из 10 штук на диаметре 1,0 мм до 5 288,40 ₽ на диаметре 4,0 мм, красный WT-20 150/1,6 — 986,49 ₽ за 10 штук. Цены на момент публикации.
Практическое замечание по WT-20: оксид тория слабо радиоактивен, и пыль от заточки таких электродов требует вытяжки и осторожности. Именно поэтому лантанированные WL-20 постепенно вытеснили торированные в общем применении.
Диаметр электрода подбирают под ток: чем выше ток, тем толще электрод. Слишком тонкий электрод на большом токе оплавляется и роняет вольфрам в шов, слишком толстый на малом токе даёт блуждающую дугу — она перестаёт удерживаться на кончике.
Заточка влияет на дугу напрямую, и это не формальность:
- Точат вдоль электрода, а не поперёк. Риски от круга должны идти по оси: поперечные борозды заставляют дугу срываться и блуждать по граням.
- Острый конус (примерно 20–30 градусов) даёт узкую сфокусированную дугу и точный провар — режим для малых токов и тонкого металла.
- Тупой конус (порядка 60–90 градусов) даёт более широкую дугу, электрод меньше оплавляется — вариант для больших токов.
- На переменном токе кончик под нагрузкой сам скругляется в шарик — это нормально и означает, что электрод вышел на рабочую форму.
Отдельный круг под вольфрам — не блажь: заточка электрода тем же кругом, которым правили сталь, загоняет в вольфрам частицы железа, и они потом попадают в шов.
Поджиг дуги: HF и контактный
Касаться электродом детали, как при MMA, здесь нельзя: вольфрам загрязняется металлом, дуга становится нестабильной, электрод приходится перетачивать. Поэтому дугу зажигают иначе.
Бесконтактный поджиг (HF, осциллятор). Аппарат подаёт на электрод высокочастотный высоковольтный импульс, который пробивает промежуток и зажигает дугу без касания. Самый удобный способ, особенно при высоких требованиях к чистоте шва. В названиях моделей встречается пометка HF.
Контактный поджиг (lift). Электрод касается детали при малом токе, а рабочий ток нарастает уже при отрыве. Загрязнение получается заметно меньшим, чем при обычном касании, но полностью не исчезает.
Ещё одна функция, встречающаяся в каталоге, — cold tack: ей помечены модели HUGONG ETIG 200DP III и MultiWAVE 200 III. Это режим для прихваток на пониженном тепловложении.
Расход аргона и продувка
Аргон задаётся ротаметром на редукторе. Для типовых горелок ориентир — примерно 6–12 л/мин; конкретная цифра зависит от диаметра сопла, тока и того, насколько открыто место сварки.
Две настройки, которых нет в MMA:
- Предварительная продувка — газ идёт короткое время до дуги, вытесняя воздух из зоны шва.
- Продувка после сварки — газ продолжает идти после гашения дуги, пока остывают и шов, и вольфрамовый электрод. Ходовой ориентир — около секунды на каждые 10 А сварочного тока. Если продувку срезать, электрод окисляется, кончик темнеет и его приходится перетачивать, а на конце шва появляется кратер с окислами.
Задирать расход «на всякий случай» вредно: слишком быстрая струя срывается в турбулентность и подсасывает воздух. Про редукторы, ротаметры и остаток газа в баллоне написано в статье какой газ нужен для полуавтомата — механика там та же.

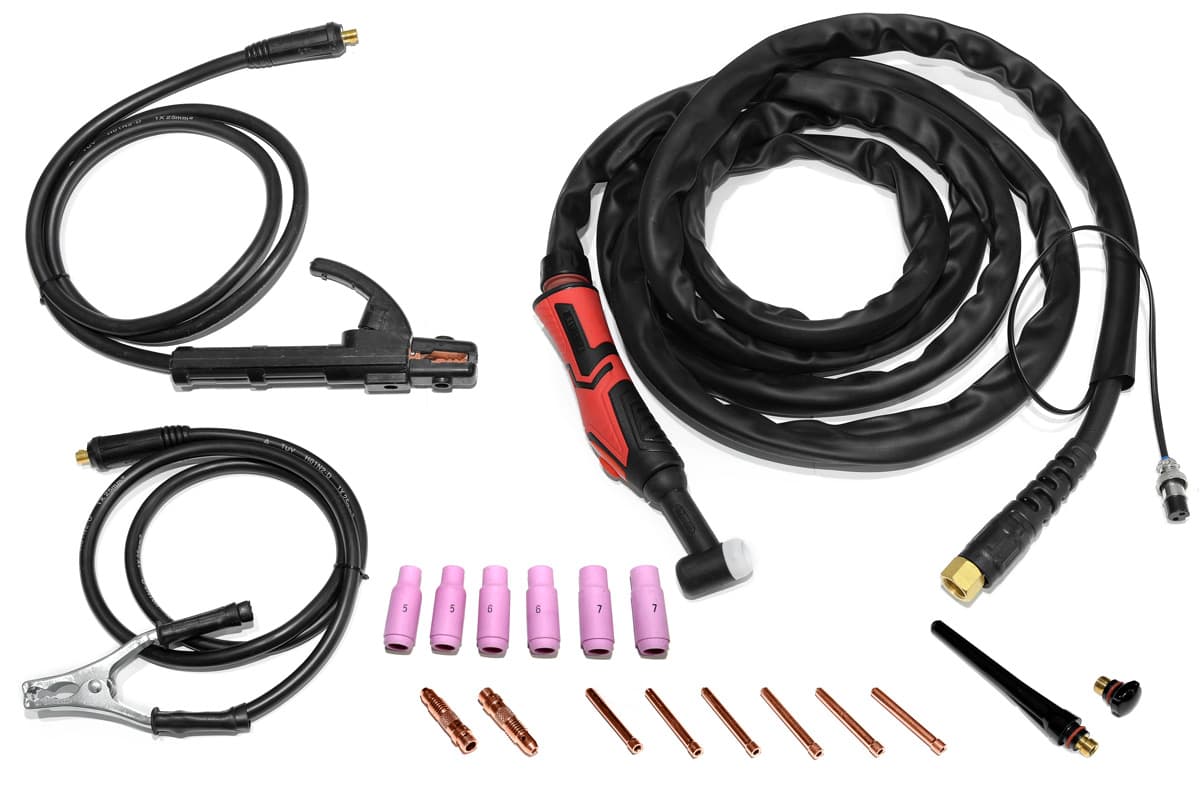

Горелки: воздушное и водяное охлаждение
Горелка греется от собственного тока, и это ограничивает работу сильнее, чем кажется.
Воздушное охлаждение — горелка охлаждается окружающим воздухом и потоком газа. Легче, дешевле, ничего не требует. Рабочая область — небольшие и средние токи и работа с паузами.
Водяное охлаждение — через рукав циркулирует жидкость от отдельного блока. Горелка тоньше и легче в руке при том же токе, дольше держит нагрузку и меньше утомляет на длинных швах: штатное решение для больших токов и непрерывной работы.
Блок охлаждения — отдельная покупка и отдельные деньги: TSS PRO COOLER-101 в каталоге стоит 55 894,40 ₽ на момент публикации. В названиях тяжёлых моделей встречается пометка «без БО» — это и означает, что блок охлаждения в поставку не входит. Сравнивая цены аппаратов, комплектацию надо смотреть отдельно.
Сколько времени аппарат вообще может варить без паузы, определяет ПВ — продолжительность включения; разбор этого параметра есть в статье что такое ПВ сварочного аппарата.
Модели TIG в каталоге: где видна разница за AC
Аппараты на постоянном токе — сталь, нержавейка, медь:
| Модель | Ток TIG | ПВ | Сеть | Цена |
|---|---|---|---|---|
| TSS TOP TIG/MMA-180P | 10–180 А | 60% | 220 В | 14 238 ₽ |
| TSS NEO TIG-200 | 10–200 А | 60% | 220 В | 15 000 ₽ |
| TSS PRO TIG/MMA-200 | 10–200 А | 80% | 220 В | 15 255 ₽ |

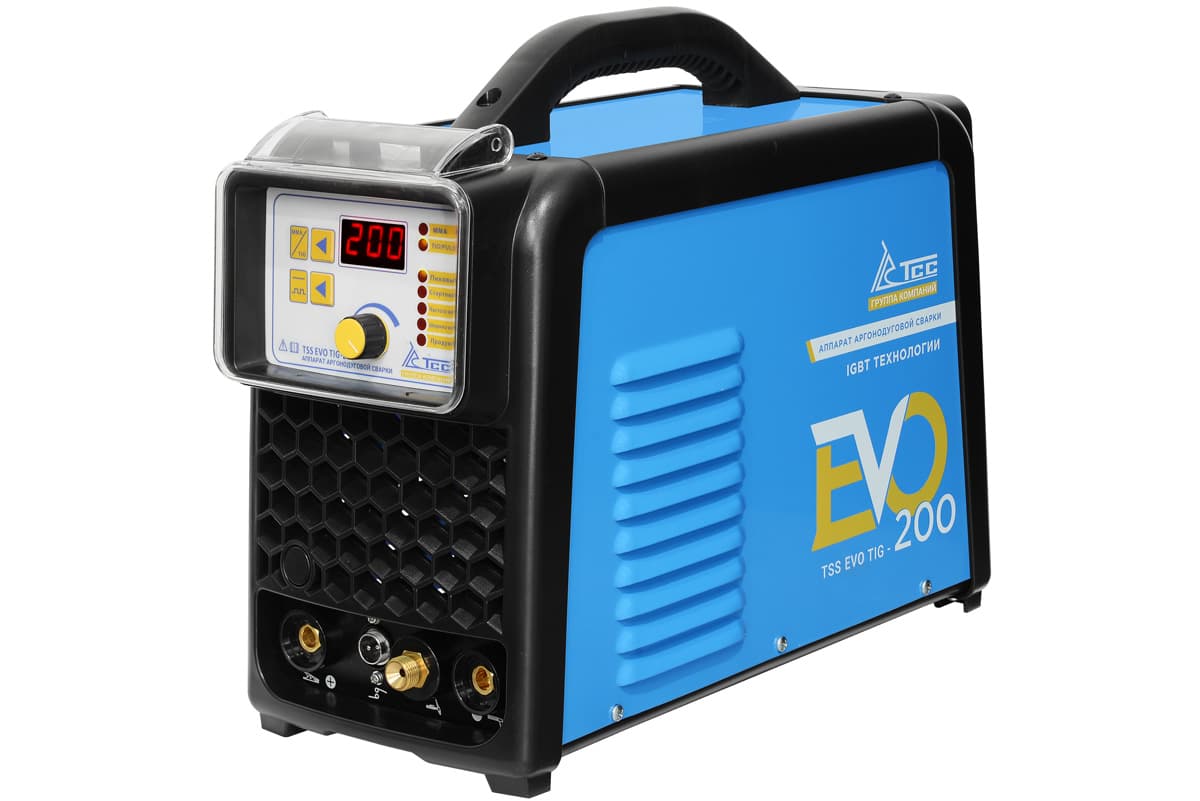

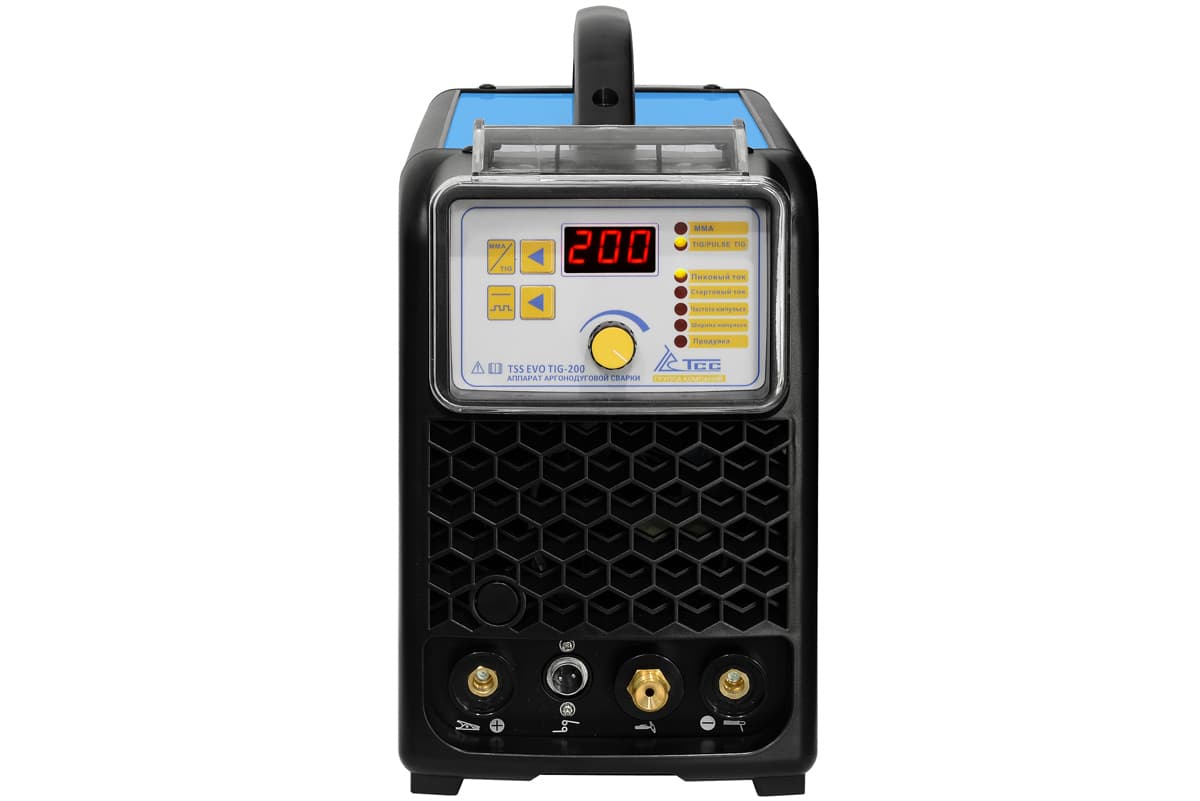

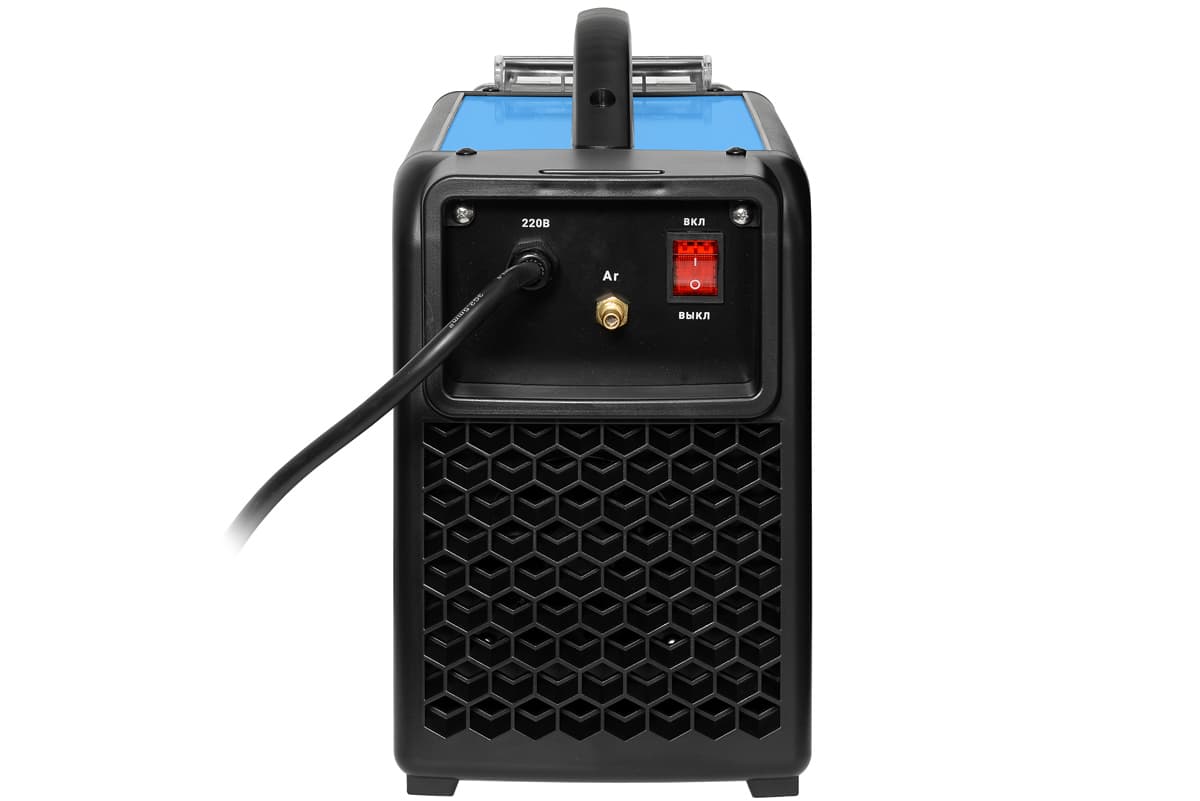

| TSS EVO TIG-200 | 10–200 А | 60% | 220 В | 19 323 ₽ |
| TSS PRO TIG/MMA-300 | 10–300 А | 80% | 380 В | 30 510 ₽ |
Аппараты AC/DC — те же материалы плюс алюминий:
| Модель | Ток TIG | ПВ | Сеть | Цена |
|---|---|---|---|---|

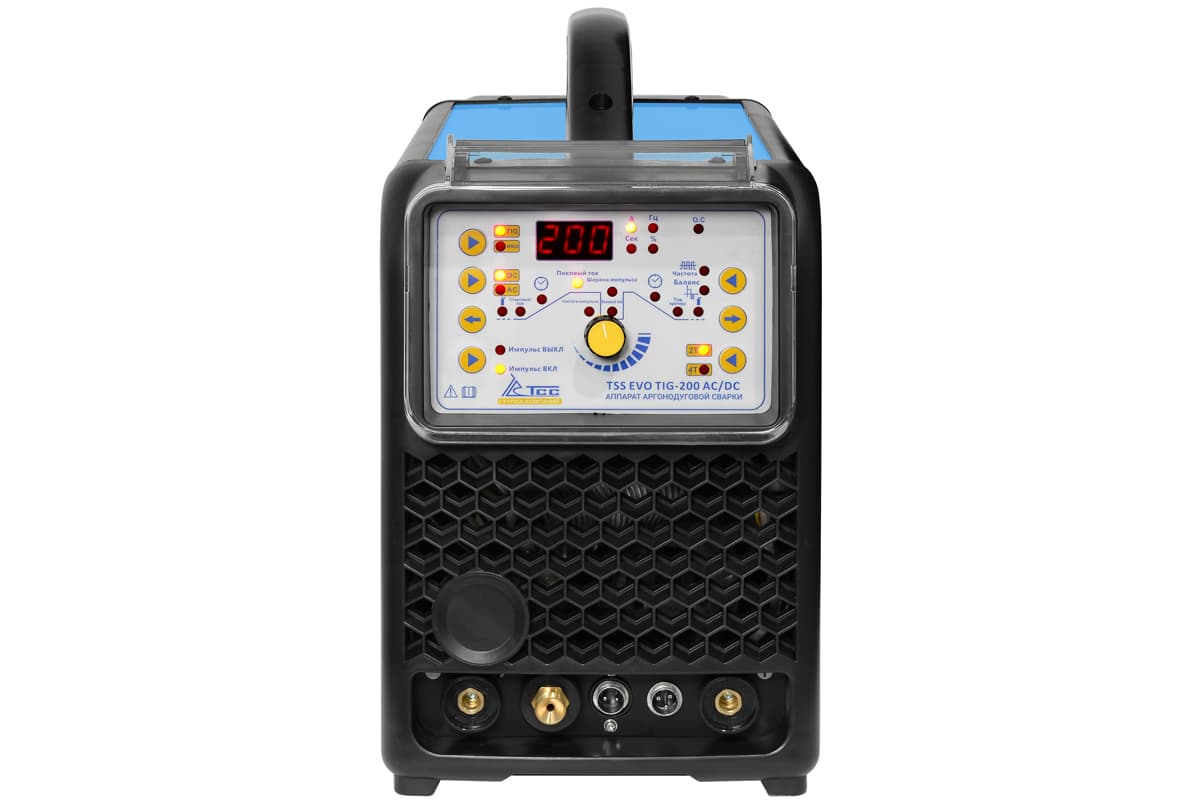

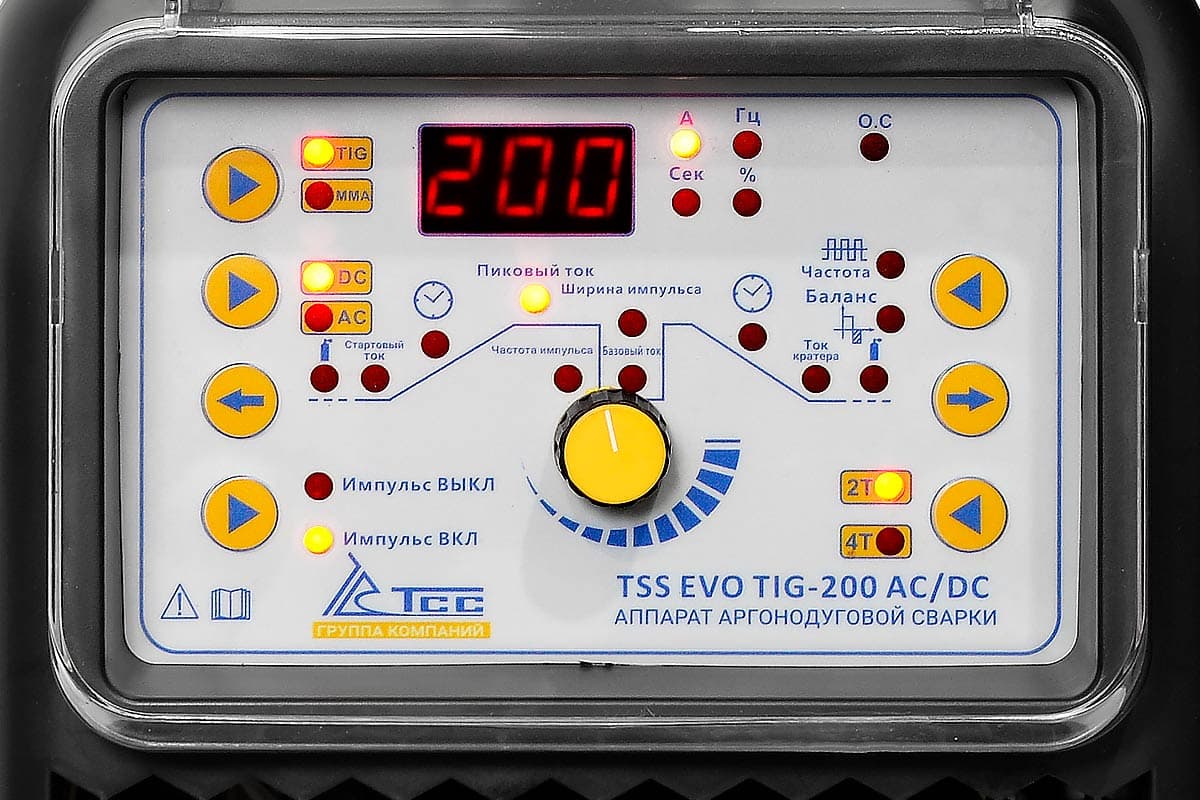

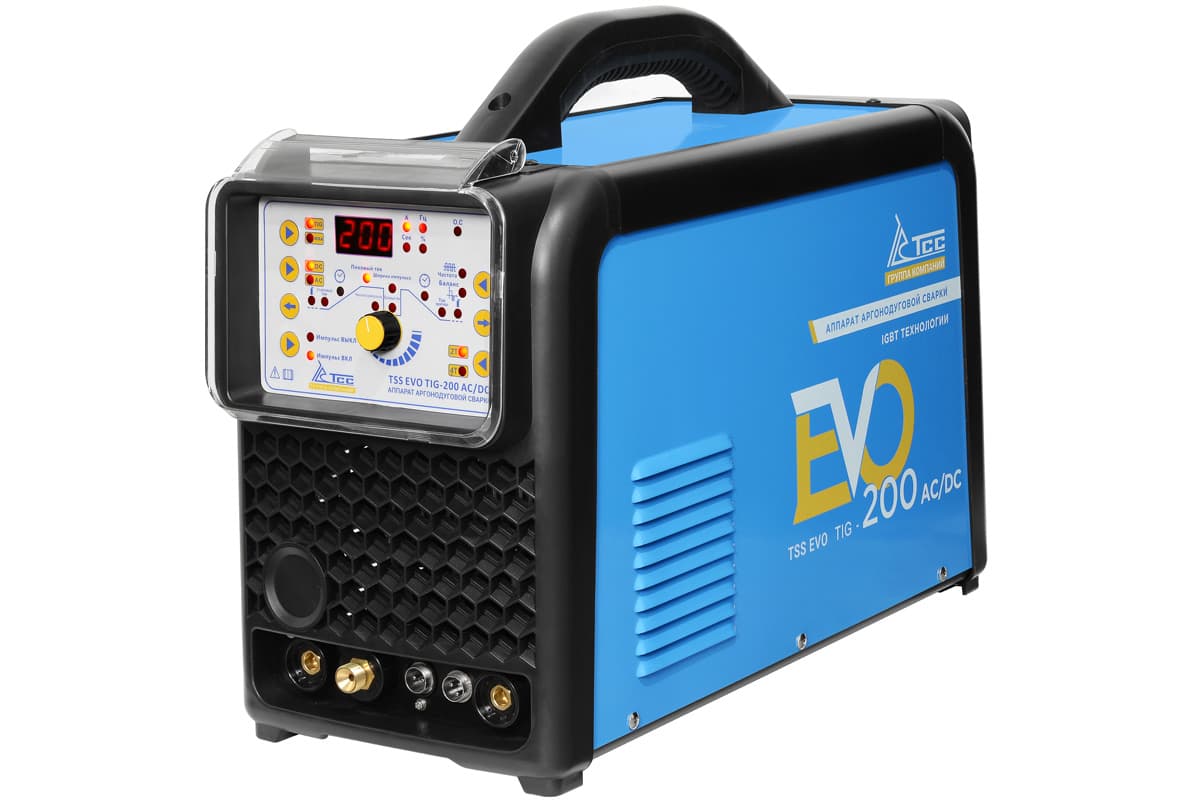

| TSS EVO TIG-200 AC/DC | 10–200 А | 60% | 220 В | 30 000 ₽ |
| TSS EVO TIG-315 AC/DC | 10–315 А | 60% | 380 В | 30 000 ₽ |

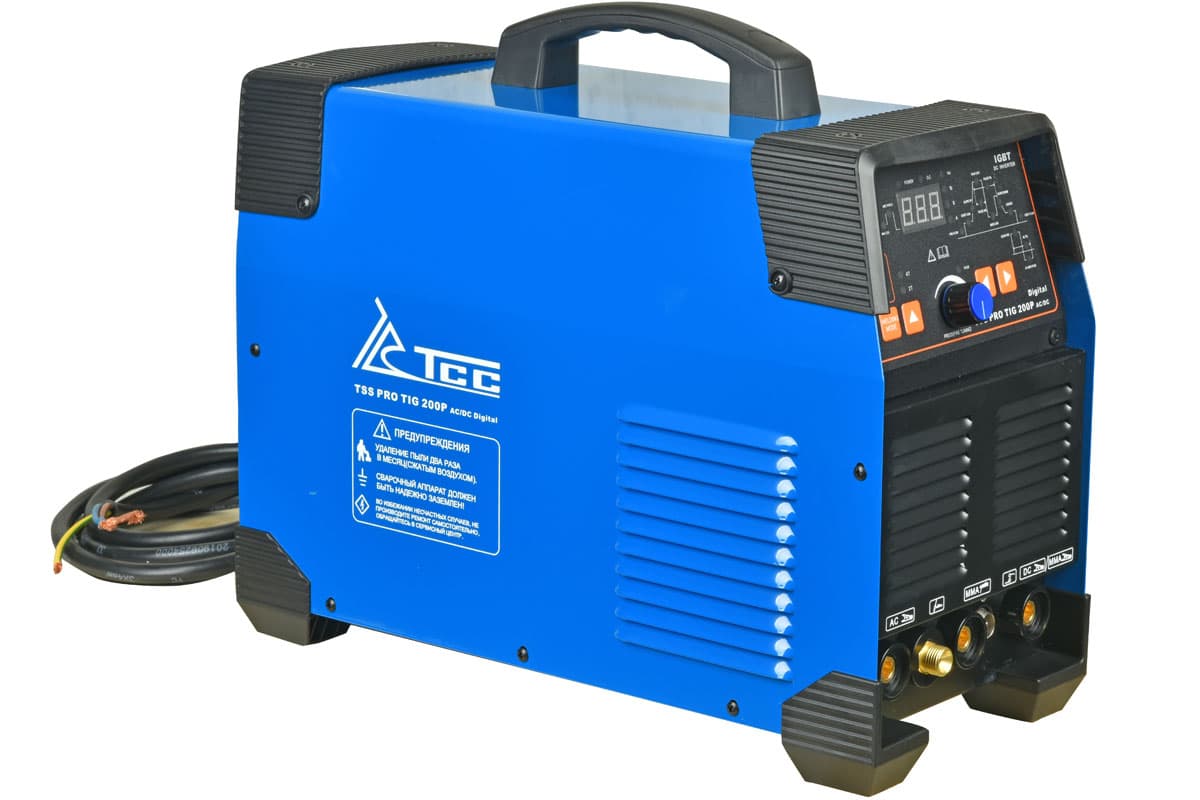

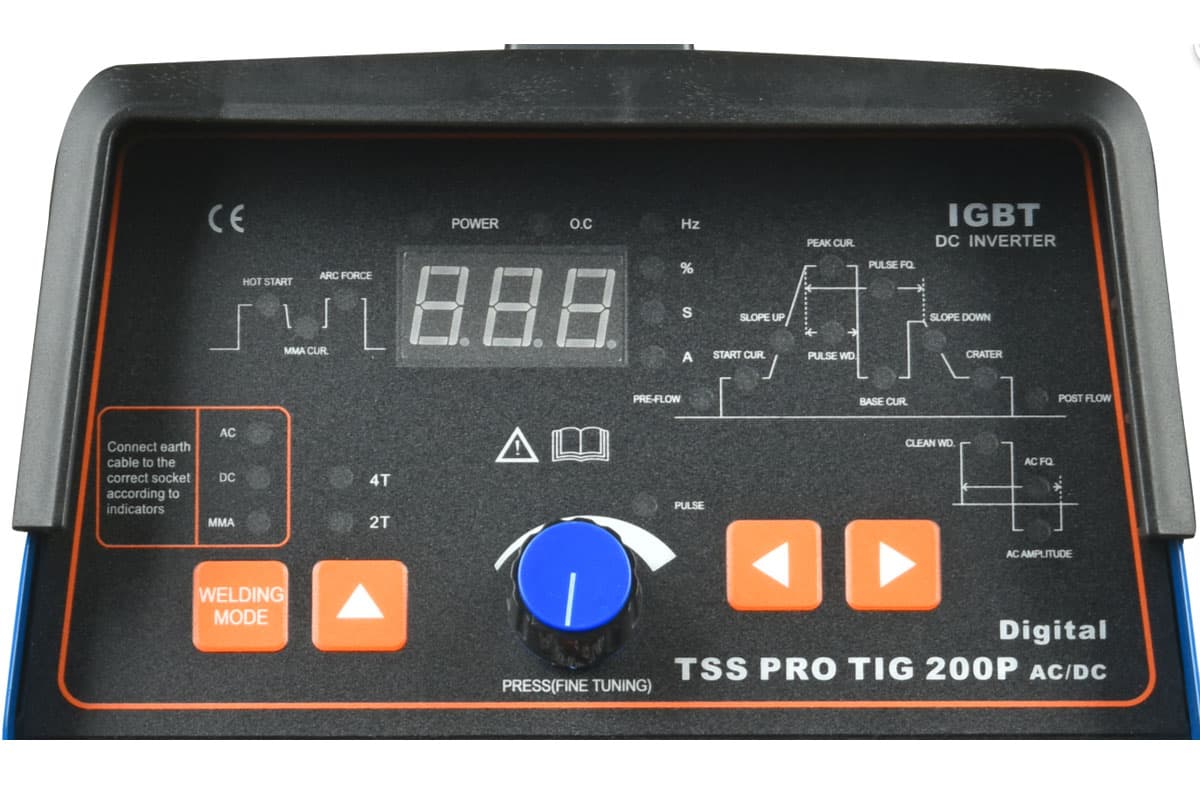

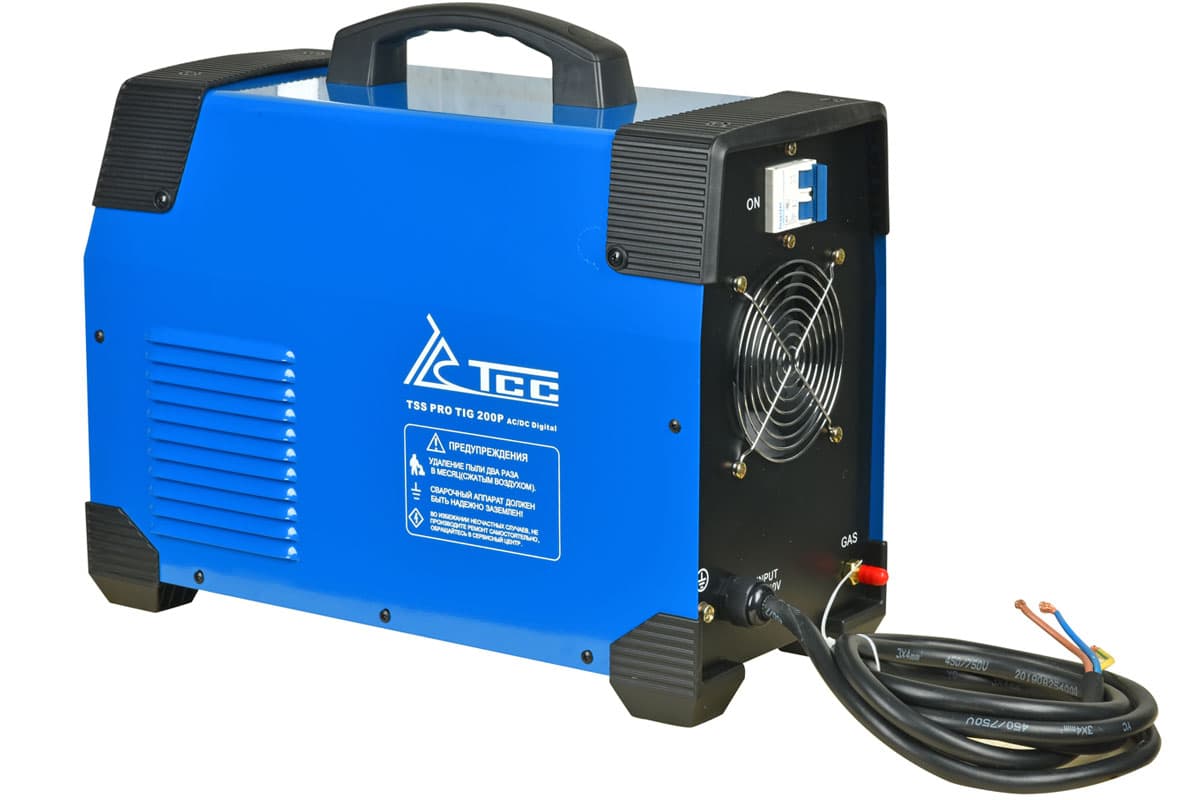

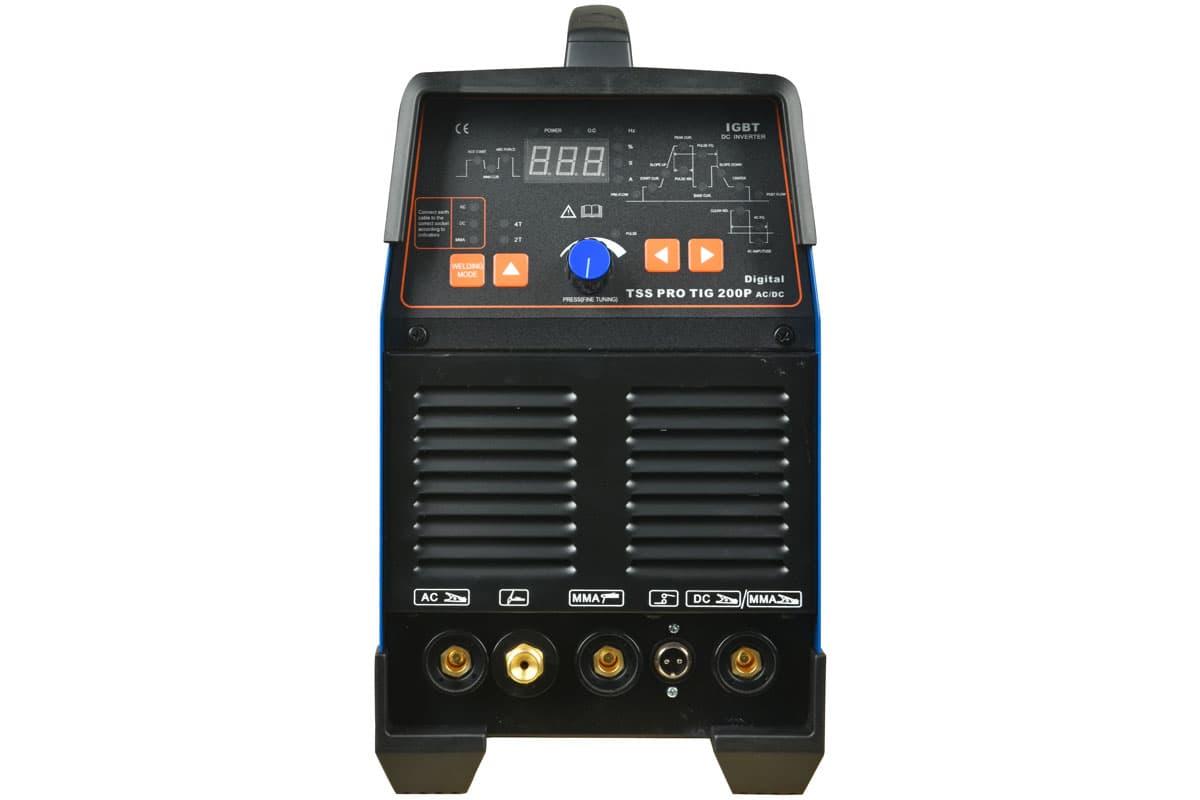

| TSS PRO TIG/MMA 200P AC/DC Digital | 10–200 А | 80% | 220 В | 40 578,30 ₽ |
| TSS PRO TIG 400P AC/DC Digital | 10–400 А | 80% | 380 В | 60 918,30 ₽ |
Цены указаны на момент публикации.
Обратите внимание и на то, что многие модели двухрежимные: обозначение TIG/MMA означает, что тем же аппаратом можно варить и штучным электродом. Основы ручной дуговой сварки разобраны в статье как варить сварочным аппаратом.
Аппараты аргонодуговой сварки
Полный список моделей с током, ПВ и сетью — в разделе аргонодуговые аппараты TIG, вольфрамовые электроды к ним — в разделе сварочных материалов.
Частые вопросы
Что такое TIG-сварка простыми словами?
Это сварка неплавящимся вольфрамовым электродом в среде аргона. Электрод только держит дугу и греет металл, а присадочный пруток сварщик подаёт в ванну отдельно, второй рукой. Аргон вытесняет воздух из зоны сварки и не вступает в реакцию с металлом, поэтому шов получается чистым, без шлака и практически без брызг. По-русски способ называют аргонодуговой сваркой.
Можно ли варить алюминий TIG-аппаратом без режима AC?
Нет. Алюминий покрыт оксидной плёнкой, которая плавится примерно при 2050 °C, тогда как сам металл — около 660 °C: под дугой расплав уже жидкий, а плёнка над ним ещё твёрдая. Разрушает её переменный ток, в полупериоде с положительным электродом. Аппарат, работающий только на постоянном токе, такой возможности не имеет — режим AC вынесен в название модели как AC/DC.
Какой вольфрамовый электрод выбрать для TIG?
Для универсального применения берут лантанированный WL-20 с синей маркировкой: он работает и на постоянном, и на переменном токе. Торированный WT-20 с красной маркировкой применяют на постоянном токе; его оксид тория слабо радиоактивен, поэтому пыль от заточки требует вытяжки. Диаметр подбирают под ток: тонкий электрод на большом токе оплавляется, толстый на малом даёт блуждающую дугу.
Как правильно заточить вольфрамовый электрод?
Точить нужно вдоль электрода, чтобы риски от круга шли по оси: поперечные борозды заставляют дугу срываться и блуждать. Острый конус около 20–30 градусов даёт узкую сфокусированную дугу для малых токов и тонкого металла, тупой конус 60–90 градусов — более широкую дугу и меньший износ на больших токах. На переменном токе кончик сам скругляется в шарик, и это рабочая форма. Круг лучше держать отдельный: частицы стали с общего круга попадают в шов.
Какой расход аргона нужен при аргонодуговой сварке?
Ориентировочно 6–12 л/мин для типовых горелок; точнее зависит от диаметра сопла, тока и того, насколько открыто место сварки. Кроме самого расхода настраивают продувку после сварки — газ должен идти, пока остывают шов и электрод, ориентировочно около секунды на каждые 10 А тока. Без неё электрод окисляется, а в конце шва остаётся кратер с окислами.
Чем горелка с водяным охлаждением лучше воздушной?
При том же токе она тоньше и легче в руке, дольше держит нагрузку и меньше утомляет на длинных швах — поэтому её ставят на больших токах и при непрерывной работе. Взамен нужен отдельный блок охлаждения: например, TSS PRO COOLER-101 стоит 55 894,40 ₽ на момент публикации. Пометка «без БО» в названии тяжёлых моделей означает, что блок охлаждения в поставку не входит.
