Подогреватель ПЖД для дизель-генератора: ПЖД или ПОЖ, подбор, установка
Филимонов Иван
Эксперт PROTSS · 6 октября 2026 г.
ПЖД греет двигатель ДГУ на солярке и питается от аккумулятора — сеть ему не нужна; электрический ПОЖ дешевле в 4–5 раз, но работает только от 220 В. Разбираем, что выбрать, как подобрать комплект по двигателю и 12/24 В и сколько он расходует.
Подогреватель ПЖД — это предпусковой жидкостный подогреватель на дизельном топливе: он сжигает солярку из бака станции, греет охлаждающую жидкость и питается от аккумулятора, поэтому работает там, где сети нет. Для дизель-генераторов в каталоге есть пять комплектов ПЖД под конкретные двигатели — от ПЖД для TSS-Diesel 8–24 кВт (Бинар-5S) за 103 097 ₽ до ПЖД для TSS-Diesel 30–600 кВт за 115 152 ₽. Если станция стоит в резерве и сеть на объекте есть, дешевле и проще электрический подогреватель охлаждающей жидкости (ПОЖ): система подогрева блока 20–230 кВт мощностью 1,5 кВт стоит 22 678 ₽. Цены — на момент публикации. Ниже — когда какой нужен, как подобрать комплект и что докупить к нему.
ПЖД: расшифровка и чем он отличается от ПОЖ
Аббревиатуру ПЖД расшифровывают двумя способами: «предпусковой жидкостный подогреватель» и «подогреватель жидкостный дизельный» — так называется и раздел каталога. Оба варианта про одно и то же: устройство греет жидкость в системе охлаждения двигателя, сжигая дизельное топливо. ПОЖ — «подогреватель охлаждающей жидкости» — греет ту же жидкость, но электричеством от сети.
В разделе «Системы подогрева» каталога пять типов устройств. Они не взаимозаменяемы — каждое решает свою часть зимнего пуска:
| Устройство | Что греет | Источник энергии | Когда нужен | Цена в каталоге |
|---|---|---|---|---|
| ПЖД | охлаждающую жидкость, через неё блок | дизельное топливо + АКБ 12/24 В | нет сети или она пропадает надолго | 103 097–115 152 ₽ |
| ПОЖ | охлаждающую жидкость, через неё блок | сеть 220 В, 1,5–3 кВт | резервная станция при живой сети | от 22 678 ₽ |
| Подогрев картера | масло в поддоне | сеть 220 В | сильный мороз, густое масло | 38 740 ₽ с установкой |
| Подогреватель топливозаборника | топливо на входе в заборник | АКБ станции | улица, бак на холоде | 29 063 ₽ с установкой |
| Подзарядка АКБ | — | сеть 220 В | любая станция в дежурном режиме | 10 022 ₽ |
Главное различие ПЖД и ПОЖ — не мощность, а независимость от сети. ПОЖ бесполезен, если сети нет; ПЖД бесполезен, если разряжен аккумулятор или в баке не осталось топлива. Цена тоже различается заметно: комплект ПЖД дороже электрического ПОЖ в 4–5 раз.
Как работает предпусковой подогреватель ПЖД
По описаниям комплектов в каталоге ПЖД ставится в замкнутый контур системы охлаждения двигателя и работает так:
- Топливный насос-дозатор подаёт дизельное топливо из бака станции в камеру сгорания подогревателя. Отдельное топливо не нужно — то же, что и для двигателя.
- Нагнетатель подаёт воздух, свеча или штифт поджигает смесь, в горелке идёт горение.
- Тепло через теплообменник передаётся охлаждающей жидкости.
- Циркуляционный насос прокачивает горячую жидкость через рубашку блока и головку — двигатель прогревается целиком, а не только в нижней точке.
- Блок управления следит за температурой жидкости и отключает горелку по достижении заданной — в ручном или автоматическом режиме.
Питание всей электрики — насоса, нагнетателя, свечи и блока управления — от бортовой сети станции 12 или 24 В. Отсюда практический вывод: ПЖД требует исправного и заряженного аккумулятора. Подогреватель, разрядивший батарею за прогрев, оставит стартеру меньше энергии на пуск. Какая ёмкость нужна и как держать АКБ в тонусе — в статье аккумулятор для генератора.
Расход топлива по карточкам — 0,7 л/ч у комплекта на 12 В и 0,9 л/ч у комплектов на 24 В. Для сравнения: АД-30С-Т400-1РМ1 на двигателе ММЗ Д-243 расходует 5,1 л/ч при половинной нагрузке, то есть подогреватель тратит примерно шестую часть того, что сама станция при половинной нагрузке.
Электрический ПОЖ: почему он стоит на дежурных ДГУ
Электрический подогреватель монтируется в нижней точке системы охлаждения. ТЭН в герметичном теплообменнике греет жидкость, нагретая жидкость поднимается по каналам блока вверх, а холодная опускается к нагревателю — так работает конвекция. Если установлена помпа, поток принудительный. Термореле отключает ТЭН при достижении заданной температуры и включает снова, когда жидкость остывает.
Для работы ПОЖ обязательно подключение к внешней сети 220 В — это прямо указано в описании каждого комплекта. Для резервной станции противоречия нет: пока есть сеть, ПОЖ держит двигатель тёплым, а когда сеть пропадает, станция запускается уже прогретой. Подробно зимняя логика резервной станции — в статье дизельный генератор зимой, там же таблица станций Standart в исполнении ПОЖ.
Отсюда и основной недостаток ПОЖ: если станция работает долго, а потом её глушат при отсутствии сети — например, на ночь на стройке или на вахтовом посёлке, — подогреть её перед следующим пуском нечем. Это зона ПЖД.
Когда ПОЖ обязателен, а когда нужен ПЖД
| Сценарий | Сеть до пуска | Что ставить |
|---|---|---|
| Резерв с АВР на улице или в неотапливаемом боксе | есть | ПОЖ обязательно + подзарядка АКБ |
| Резерв в отапливаемом помещении | есть | ПОЖ желателен, особенно для больших двигателей |
| Основной источник на объекте без сети, работа с остановками | нет | ПЖД |
| Передвижная станция, переезды между объектами | нет | ПЖД |
| Резерв в регионе, где отключения длятся сутками, а станцию глушат | пропадает | ПОЖ + ПЖД как второй контур |
Для станции 2-й степени автоматизации — с автозапуском по команде АВР — подогрев входит в состав дежурного режима так же, как подзарядка АКБ. Почему без него автозапуск зимой ненадёжен и сколько стоит дооснащение станции 1-й степени до 2-й, разобрано в статье степени автоматизации дизельной электростанции. Пример станции с подогревом в штатной комплектации — АД-300С-Т400-2РМ2 Linz на двигателе ЯМЗ: 2-я степень, в комплектации АВР, ПОЖ и подзарядка АКБ, цена по запросу.
Подбор ПЖД по двигателю и мощности станции
Тепловую мощность подогревателя подбирают под объём системы охлаждения и размер двигателя. В каталоге эту работу уже сделали: комплекты ПЖД собраны под конкретные семейства двигателей и диапазоны мощности станций. Остаётся сверить три строки карточки станции: двигатель, мощность и напряжение бортового электрооборудования.
| Комплект ПЖД | Для каких станций | Напряжение | Расход топлива | Масса | Цена |
|---|---|---|---|---|---|
| TSS-Diesel 8–24 кВт (Бинар-5S) | малые станции на TSS Diesel | 12 В | 0,7 л/ч | 8 кг | 103 097 ₽ |
| TSS-Diesel 30–600 кВт | станции на TSS Diesel от 30 кВт | 24 В | 0,9 л/ч | 16 кг | 115 152 ₽ |

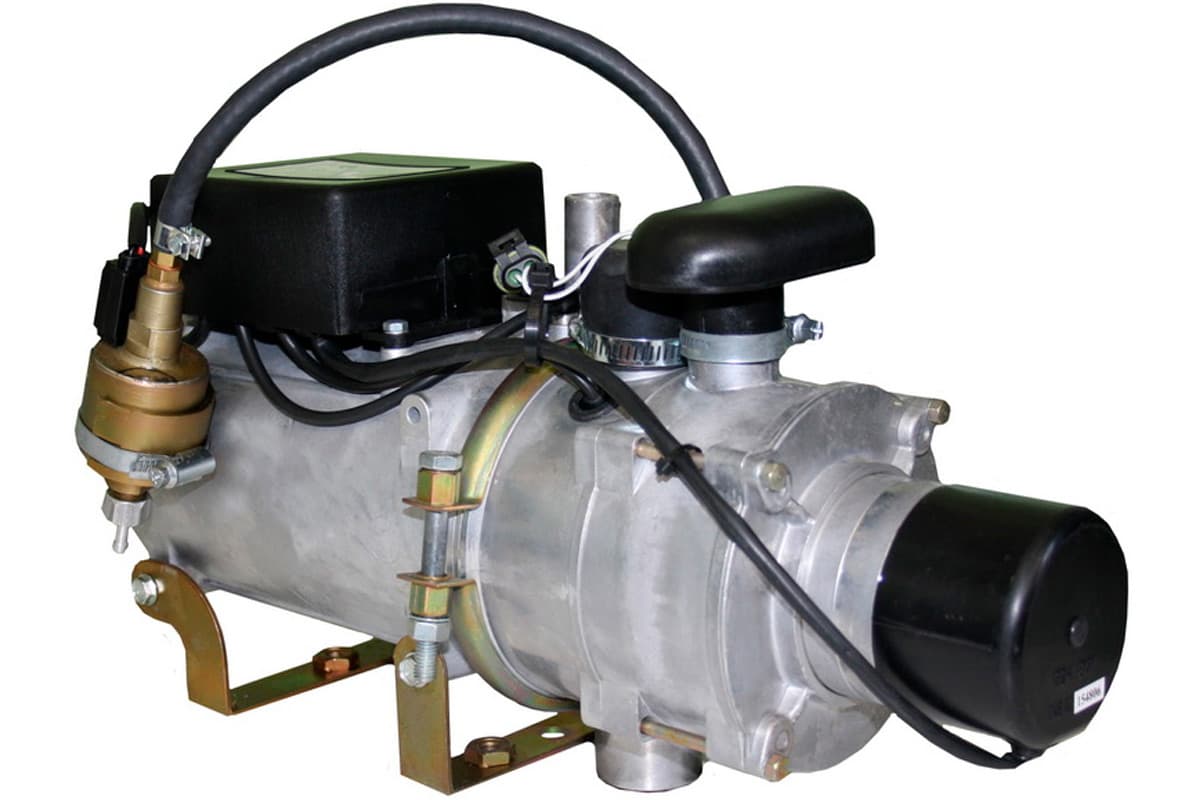

| ММЗ (20-60) | станции на ММЗ младшей мощности | 24 В | 0,9 л/ч | 15 кг | 111 404 ₽ |
| ММЗ (80-100) | станции на ММЗ 80–100 кВт | 24 В | 0,9 л/ч | 15 кг | 110 781 ₽ |
| ЯМЗ | станции на ЯМЗ | 24 В | 0,9 л/ч | 15 кг | 111 932 ₽ |
Напряжение — не формальность. В карточках каталога у малых станций на TSS Diesel бортовая сеть 12 В: например, у АД-24С-Т400-1РКМ11-ПОЖ аккумулятор 100 А·ч на 12 В. У станций на ММЗ и ЯМЗ — 24 В: у АД-30С-Т400-1РМ1 две батареи по 62 А·ч, у АД-200С-Т400-1РМ2 Engga на ЯМЗ-7514 — две по 132 А·ч, соединённые на 24 В. Поэтому Бинар-5S на 12 В идёт под малые TSS Diesel, а остальные комплекты — под 24 В.
Примеры подбора по карточкам:
- АД-30С-Т400-1РМ1 — двигатель ММЗ Д-243, 30 кВт, 18 л в системе охлаждения, 24 В → комплект ПЖД ММЗ (20-60).
- АД-200С-Т400-1РМ2 Engga — ЯМЗ-7514, 200 кВт, 60 л, 24 В → комплект ПЖД ЯМЗ.
- АД-24С-Т400-1РКМ11-ПОЖ — TSS Diesel, 24 кВт, 18,5 л, 12 В → электрический ПОЖ уже в комплектации; для работы без сети — Бинар-5S.
Чтобы понимать масштаб, вот сколько охлаждающей жидкости в системах ДГУ разной мощности. Это медиана по 1 414 карточкам станций каталога, у которых указан объём системы охлаждения:
| Мощность станции | Типичный объём системы охлаждения | Разброс |
|---|---|---|
| до 30 кВт | около 10 л | 5–21 л |
| 30–60 кВт | около 19 л | 7–48 л |
| 60–100 кВт | около 27 л | 9–51 л |
| 100–160 кВт | около 44 л | 16–90 л |
| 160–250 кВт | около 53 л | 25–90 л |
| 250–400 кВт | около 79 л | 38–150 л |
| 400–700 кВт | около 114 л | 52–258 л |
Разброс внутри одной мощности большой — он зависит от двигателя. Например, у станций 60 кВт на ЯМЗ-236М2 в системе 48 л, а на ММЗ Д-246.4 — 19 л. Поэтому подбирать подогреватель «по киловаттам станции» без взгляда на двигатель нельзя. Чем отличаются двигатели ДГУ, разобрано в статье двигатели ДГУ: Baudouin, Yuchai, Doosan, ЯМЗ.
Предпусковые подогреватели ПЖД для ДГУ

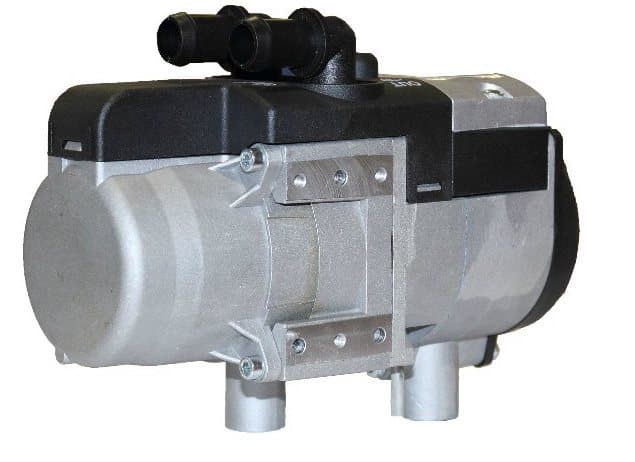

ПЖД с комплектом для установки TSS-Diesel 8-24кВт (Бинар-5S)

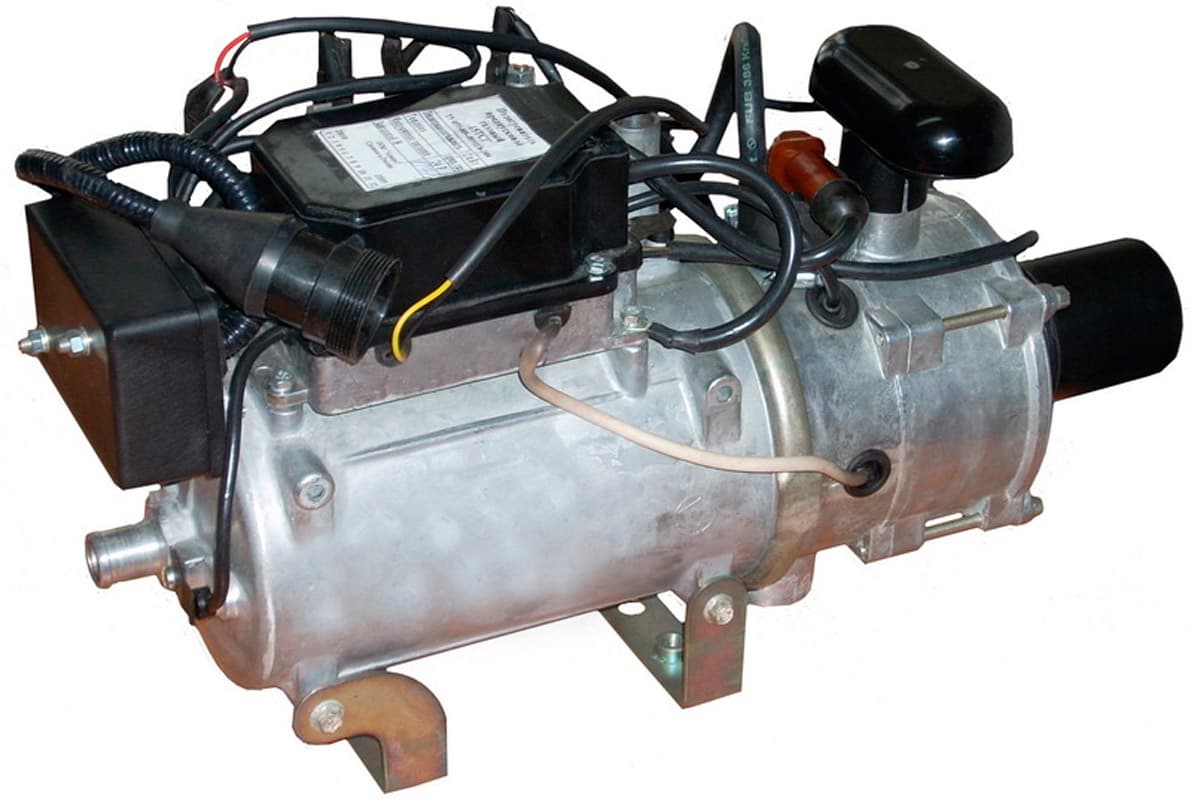

ПЖД с комплектом для установки TSS-Diesel 30 кВт до 600 кВт
Подбор электрического ПОЖ
Электрические подогреватели в каталоге подобраны по диапазонам мощности станции:
| Диапазон станций | Мощность ТЭНа | Цена |
|---|---|---|
| 20–230 кВт | 1,5 кВт | 22 678 ₽ |
| 250–320 кВт | 2 кВт | 23 010 ₽ |
| 320–400 кВт | 3 кВт | 41 259 ₽ |
| 350–600 кВт | 3 кВт | 29 490 ₽ |
| 450–600 кВт | не указана | 41 502 ₽ |
| 640–1000 кВт | 3 кВт | 54 256 ₽ |
| 640–1100 кВт, комплект КрасноДар с установочным набором | не указана | 93 574 ₽ |
| 1200–1500 кВт, комплект КрасноДар с установочным набором | не указана | 178 003 ₽ |
На диапазоне 320–600 кВт в каталоге два исполнения с разными индексами (L) и (V) в названии — какое подходит под ваш двигатель, сервис определяет по месту врезки и патрубкам. Например, подогрев блока 250–320 кВт с ТЭНом 2 кВт стоит 23 010 ₽, а подогрев блока 640–1000 кВт — подогреватель «Северс+» Н-3301 на 3 кВт с гарантией 24 месяца — 54 256 ₽.
Сколько расходует подогреватель: топливо и электричество
ПЖД. Расход постоянный, пока горит горелка: 0,7 л/ч у Бинар-5S и 0,9 л/ч у комплектов на 24 В. Пример: если подогреватель суммарно горит 3 часа в сутки, комплект на 24 В сожжёт 2,7 л солярки в день, около 81 л за 30 дней. Это топливо уходит из того же бака, что и у станции, — учитывайте его, когда считаете запас на объекте. Как считать бак под нужные часы — в статье топливный бак для генератора.
ПОЖ. Потребление равно мощности ТЭНа, пока он включён: 1,5 кВт·ч за каждый час работы у подогревателя 20–230 кВт. Верхняя граница — 36 кВт·ч в сутки, если ТЭН не выключается вовсе. На практике термореле включает его циклами, и чем теплее помещение или утеплённее кожух, тем короче циклы. Утеплённый кожух или контейнер с отоплением снижают потребление заметнее, чем выбор подогревателя, — варианты в статье дизельная электростанция в контейнере.
Подогрев масла, топливозаборника и подзарядка АКБ
Подогрев охлаждающей жидкости греет блок, но не решает всех зимних проблем. Три дополнения из каталога:
- Подогрев картера — гибкая нагревательная пластина на 220 В, которая крепится на масляный поддон. Поверхность пластины нагревается до 120–180 °C, на двигатель можно поставить одну или несколько. Комплект с установкой — 38 740 ₽. Нужен там, где загустевшее масло мешает стартеру даже при тёплом блоке.
- Обогреваемая насадка на топливозаборник — электрический подогреватель на 0,07 кВт от аккумулятора станции. Помогает забирать топливо из бака, когда оно загустевает на холоде. С установкой — 29 063 ₽. Зимнее топливо он не заменяет: если в баке выпал парафин, насадка не прогреет весь объём. Про переход на зимнее топливо — в статье про работу дизеля в мороз, ссылка выше.
- Система подзарядки аккумулятора — держит стартерную батарею заряженной в дежурном режиме от внешней сети, а во время работы станции зарядку берёт на себя её штатный зарядный генератор. Диапазон рабочих температур −20…+70 °C, цена — 10 022 ₽. Для станции с ПЖД это особенно важно: подогреватель питается от той же батареи, что и стартер.
Если станция уже не завелась на морозе, по симптомам разберитесь, в чём причина — в батарее, топливе или холодном блоке: пошаговая диагностика в статье дизельный генератор не заводится.
ПОЖ, подогрев масла и топлива, подзарядка АКБ
Подогрев картера (гибкая нагревающая пластина, 220В), комплект с установкой
Установка и подключение ПЖД
Комплект ПЖД в каталоге поставляется с установочным набором под конкретный двигатель, но установка — работа для сервиса, а не для владельца. Что в неё входит:
- Врезка в систему охлаждения. Подогреватель встраивают в контур так, чтобы насос прокачивал жидкость через блок. После врезки систему доливают и удаляют воздух: воздушная пробка в подогревателе — частая причина перегрева и аварийного отключения.
- Топливо. Отдельный забор из бака станции с собственным топливопроводом к насосу-дозатору.
- Выхлоп подогревателя. Продукты сгорания ПЖД выводят наружу, за пределы контейнера или помещения, отдельно от воздухозабора двигателя.
- Электрика. Питание от бортовой сети 12 или 24 В с предохранителем, пульт или таймер, при необходимости — связь с контроллером станции, чтобы прогрев запускался по расписанию или по команде.
- Проверка. Пробный цикл: розжиг, циркуляция, отключение по температуре, повторное включение.
Электрический ПОЖ ставится проще — врезка в нижнюю точку системы охлаждения и питание 220 В, — но и его подключают к щиту станции через отдельную защиту. Требования к помещению, вентиляции и отводу выхлопа самой станции — в статье установка ДГУ: требования к помещению, настройка входов и выходов контроллера — в статье контроллер дизель-генератора.
Обслуживание подогревателей ДГУ
Подогреватель стоит рядом с двигателем, но регламент у него свой. Перед каждым холодным сезоном:
- ПЖД: пробный запуск до морозов; осмотр горелки и камеры сгорания на нагар; проверка топливного фильтра подогревателя и топливопровода; проверка свечи или штифта, разъёмов и предохранителя; проверка выхлопной трубы подогревателя на прогар и засорение.
- ПОЖ: проверка, что термореле включает и выключает ТЭН; осмотр кабеля и вилки; осмотр места врезки на течь.
- Общее: уровень и состояние охлаждающей жидкости — подогреватель с антифризом, который замерзает или потерял свойства, работает хуже и быстрее изнашивается; заряд АКБ под нагрузкой.
Летом ПЖД не забывают совсем: короткий периодический запуск не даёт насосу-дозатору и горелке закиснуть без работы, периодичность — по руководству к подогревателю. Осмотр подогрева удобно совмещать с осенним ТО станции — регламент по моточасам и календарю в статье ТО дизельной электростанции.
ДГУ с подогревом в каталоге
Подогрев можно получить двумя путями: купить станцию с ПОЖ в штатной комплектации или поставить подогреватель на станцию отдельно. В серии TSS Standart исполнения с ПОЖ обозначены индексом в названии и строкой «ПОЖ» в комплектации. В серии ТСС Славянка на двигателях ММЗ и ЯМЗ подогрев ставится отдельным комплектом — ПЖД или ПОЖ по выбору. Все подогреватели — в разделах ПЖД, ПОЖ, подогреватели масла и подогреватели топливозаборника.
При заказе назовите менеджеру модель станции, нижнюю температуру на объекте и есть ли на нём сеть в дежурном режиме — от этого зависит, хватит ли ПОЖ или нужен ПЖД. Организациям поставляем по счёту, в том числе по 44-ФЗ и 223-ФЗ, с доставкой по России; действуют скидки до 30%.
Дизельные генераторы под ПОЖ и ПЖД
Частые вопросы
ПЖД — расшифровка: что это за подогреватель?
ПЖД расшифровывают как «предпусковой жидкостный подогреватель» или «подогреватель жидкостный дизельный». Он сжигает дизельное топливо из бака станции и греет охлаждающую жидкость двигателя, а насос гонит её через блок. Электрика питается от аккумулятора 12 или 24 В, поэтому ПЖД работает без сети. Комплекты для ДГУ в каталоге стоят 103 097–115 152 ₽ на момент публикации.
Чем подогреватель ПЖД отличается от ПОЖ?
ПЖД работает на дизельном топливе и питается от аккумулятора — сеть ему не нужна. ПОЖ — электрический ТЭН на 1,5–3 кВт, который работает только от сети 220 В. ПОЖ в 4–5 раз дешевле: от 22 678 ₽ против 103 097 ₽ у самого доступного ПЖД. ПОЖ ставят на резервные станции, где сеть есть до аварии, ПЖД — на автономные объекты и передвижные станции.
Какой предпусковой подогреватель нужен дизель-генератору с АВР?
Для станции 2-й степени автоматизации, которая ждёт аварии сети, основной выбор — электрический ПОЖ: пока сеть есть, он держит двигатель тёплым, и при отключении станция запускается прогретой. Для станций 20–230 кВт подходит ПОЖ на 1,5 кВт за 22 678 ₽. Если станция стоит на улице, ПОЖ обязателен, а вместе с ним нужна подзарядка аккумулятора.
Сколько топлива расходует подогреватель ПЖД?
По карточкам каталога — 0,7 л/ч у комплекта Бинар-5S на 12 В и 0,9 л/ч у комплектов на 24 В для двигателей ММЗ, ЯМЗ и TSS Diesel от 30 кВт. Если подогреватель горит 3 часа в сутки, комплект на 24 В расходует около 2,7 л в день или около 81 л за месяц из бака станции.
Как подобрать подогреватель двигателя ПЖД по мощности?
По карточке станции: двигатель, мощность и напряжение бортовой сети. В каталоге комплекты собраны под двигатели: TSS Diesel 8–24 кВт (12 В), TSS Diesel 30–600 кВт, ММЗ 20–60, ММЗ 80–100 и ЯМЗ (24 В). Объём системы охлаждения у станций до 30 кВт — около 10 л, у 100–160 кВт — около 44 л, у 400–700 кВт — около 114 л, но внутри одной мощности он сильно зависит от двигателя.
Можно ли установить подогреватель ПЖД самостоятельно?
Не рекомендуется. Нужно врезать подогреватель в систему охлаждения и удалить воздух, проложить отдельный топливопровод, вывести выхлоп подогревателя наружу и подключить питание к бортовой сети 12 или 24 В. Ошибка с выхлопом в контейнере опасна для людей. Монтаж поручают сервису ТСС — центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе.
