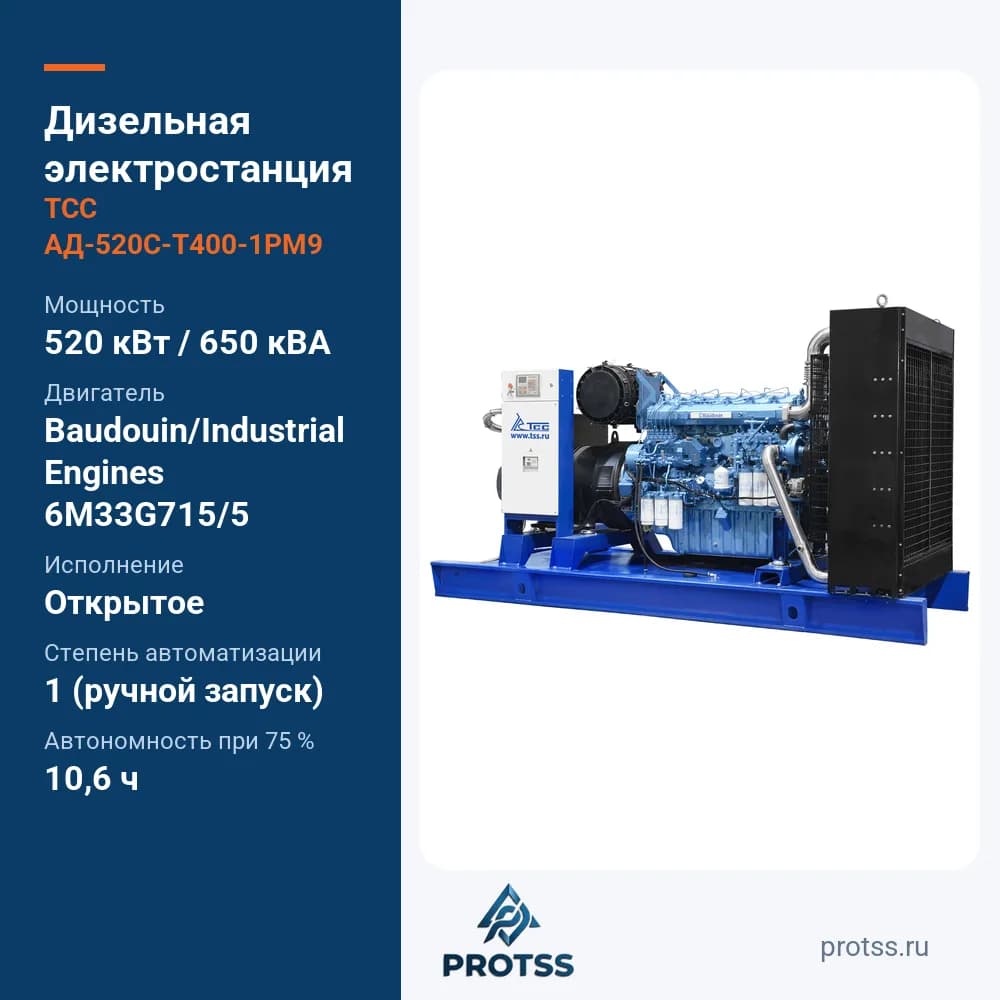

Дизельный генератор ТСС АД-520С-Т400-1РМ9, 520 кВт, Baudouin
Товар участвует в акциях
Характеристики
- Гарантия, срок (мес)
- 36 месяцев/2000 моточасов
- Мощность номинальная, кВт
- 520
- Мощность номинальная, кВА
- 650
- Выходное напряжение (В)
- 400/230
- Высота рамы (мм)
- 300
Купить в лизинг
Цена этой позиции — по запросу. Назовите её менеджеру: если сумма заказа попадает в диапазон от 200 000 до 20 000 000 ₽, оформим лизинг.
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие
Когда объекту нужен собственный источник на 520 кВт, а резерв будет запускать дежурный персонал, подходит дизельный генератор ТСС АД-520С-Т400-1РМ9 в открытом исполнении. Станция серии TSS Premium выдаёт 650 кВА номинальной мощности при напряжении 400/230 В и кратковременно до 572 кВт. Эта версия собрана с альтернатором Evotec TCU368E и контроллером Lovato RGK800, запуск — ручной (степень автоматизации 1). Ставится в подготовленное помещение или под навес, где корпус станции не нужен.
Чем сильна эта комплектация
- Двигатель Baudouin 6M33G715/5: ресурс до капитального ремонта по паспорту — 32 000 часов.
- Альтернатор Evotec TCU368E: модификация EVO368E04, 540 кВт, фланец SAE 1/14.
- Почти смена без дозаправки: бак 1050 л обеспечивает 10,6 ч работы на 75% нагрузки.
- Защита топливной системы: топливный сепаратор и датчик уровня топлива установлены штатно.
- Аварийная остановка: система предусмотрена в базовой поставке.
Для каких объектов
Машинные залы и электрощитовые предприятий, котельные, насосные станции, крупные склады и производственные цеха, где номинальный ток до 939 А покрывает трёхфазную нагрузку, а за пуском станции следит оператор.
Из чего состоит

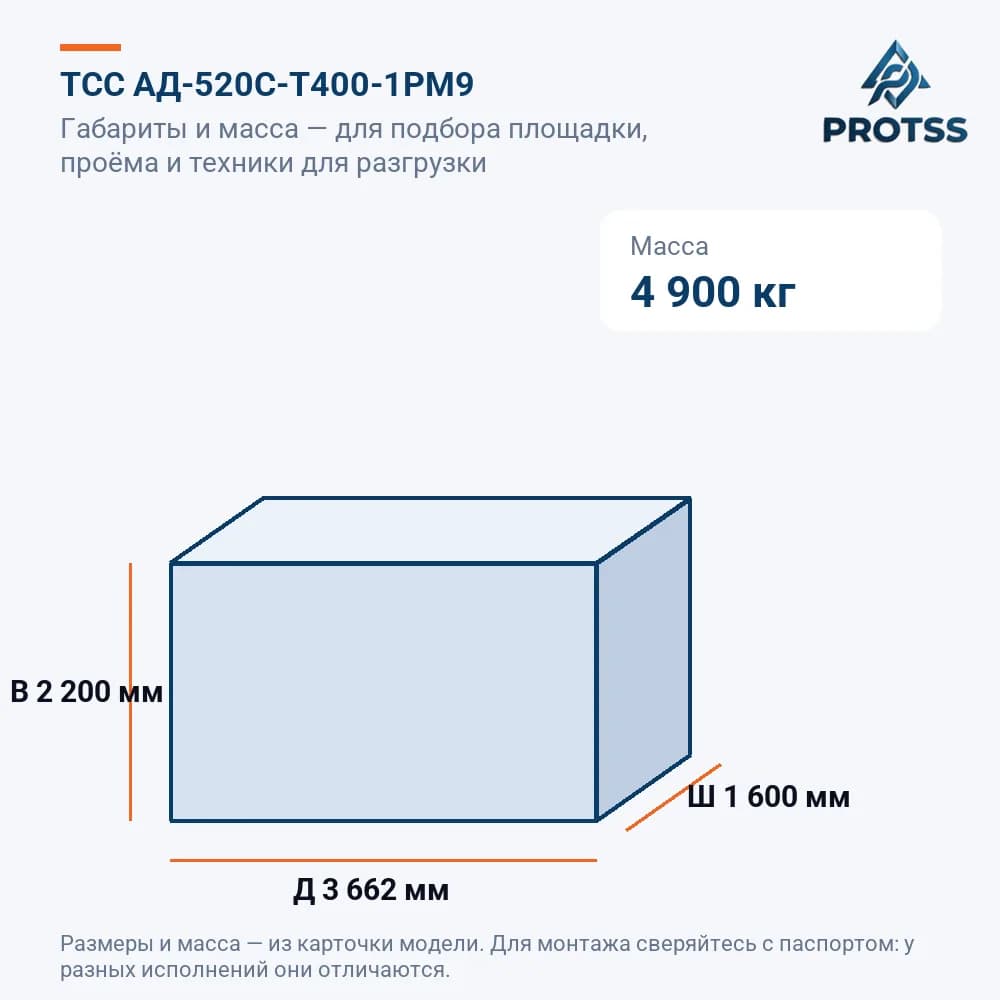

- Рама высотой 300 мм, габариты 3662×1600×2200 мм, масса около 4900 кг.
- Система охлаждения на 127 л, промышленный глушитель.
- Бортовая сеть 24 В, две АКБ 200 А·ч / 12 В.
- Щит управления с цифровой панелью на базе Lovato RGK800.
- Станция поставляется заправленной маслом и охлаждающей жидкостью.
Монтаж, пусконаладка и подключение
Открытая станция весом почти 5 т требует ровного основания, отвода выхлопа и притока воздуха к радиатору. Уровень шума по паспорту — 88 дБ на 7 м, это стоит учесть при выборе помещения. Перед вводом в работу выполняют заземление и подключение к распределительному щиту; разница между альтернаторами Evotec и TSS-SA разобрана в статье о выборе синхронного генератора для ДЭС.
Почему выгодно купить в PROTSS
- PROTSS — официальный дилер ТСС, цены производителя, поставка с документами.
- Стоимость и условия поставки этой конфигурации рассчитываем по запросу.
- Принимаем закупки по 44-ФЗ и 223-ФЗ, организуем доставку тяжёлой ДГУ транспортной компанией или самовывоз.
Гарантия и сервис
Открытая АД-520С на Evotec покрыта гарантией 36 месяцев/2000 моточасов. Плановое ТО и ремонт выполняют сервисные центры ТСС в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе. Другие модели этой линейки собраны в разделе дизельных электростанций TSS Premium.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ ОТРАСЛЕЙ
Высокие характеристики электростанции TBd 720TS обеспечиваются применением в их составе двигателей Baudouin, высококачественной и конструктивно совершенной рамы с мероприятиями виброгашения, высокоресурсных синхронных генераторов, интеллектуально совершенной системой управления, удобной в пользовании.
Надежность работы Дизель электростанция 520 кВт серийно производится производится на производственном комплексе ГК ТСС. Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год.
На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше.
Всегда в наличии запасные части и расходные материалы. Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd. Достоинства ДЭС 520 кВт с двигателем Baudouin
- Электростанция может поставляться в комплектации для основного или для резервного применения, с автоматическим запуском и переключением нагрузки при отказе внешней сети и её остановкой в случае её восстановления. При исполнении для резервного использования электростанция штатно комплектуется электроподогревателем охлаждающей жидкости и автоматическим зарядным устройством аккумулятора.
- Интеллектуальный контроллер Lovato RGK800 системы управления обеспечивает предупреждение оператора изащиту электростанции при различных ненормальных или аварийных ситуациях и мониторинг параметров электростанции и внешней сети, с его помощью обеспечивается возможность применения электростанциикак в качестве основного, так и в качестве резервного источника электроснабжения.
- Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ.
- Уверенный запуск в холодное время года (до температуры -10°С).
- Низкий расход топлива и моторного масла.
- Неприхотливость к качеству российского дизельного топлива.
- Низкий уровень шума и вибраций.
- Большая периодичность технического обслуживания, в т.ч. замены фильтров и масла.
- Низкая стоимость расходных материалов.
- Высококачественные генераторы переменного тока.
- Высококачественная стальная рама с мероприятиями виброгашения с интегрированным топливным баком.
- Каждая электростанция испытывается под нагрузкой не менее 2-х часов перед отправкой заказчику.
- Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ по требованию заказчика.
- Электростанции соответствуют требованиям эмиссии вредных веществ в выхлопных газах.
- Электростанции изготовлены в соответствии с российскими и международными стандартами.
- На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
- Высокая надежность, большой ресурс Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год
-
Уверенный запуск
Уверенный запуск в холодное время года
(до температуры -10°С) - Экономичность Низкий расход топлива и моторного масла
- Удобство эксплуатации Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ
- Соответствие международным стандартам Электростанции изготовлены в соответствии с российскими и международными стандартами
- Расширенная гарантия На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
Высокие характеристики дизель генераторных установок 520 кВт обеспечиваются применением в их составе двигателей Baudouin, высококачественной и конструктивно совершенной рамы с мероприятиями виброгашения, высокоресурсных синхронных генераторов, интеллектуально совершенной системой управления, удобной в пользовании.
Двигатель Baudouin 6M33G715/5
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Для этого на них применены продвинутые конструктивные решения, установлены высокотехнологичные комплектующие и агрегаты, используется тщательная подготовка и очистка топлива и масла в топливной и масляной системах двигателя.
- Система впуска воздуха с турбонаддувом;
- Электронный регулятор оборотов.
- Максимальная мощность 633 кВт;
- 6 цилиндров, V-образное расположение цилиндров, 4-х тактный;
- Конструкция двигателя обеспечивает минимальный уровень шума;
- Стандартная периодичность замены масла 500 моточасов;
- Наработка до капитального ремонта 32000 моточасов.
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Продвинутые конструктивные решения, высокотехнологичные комплектующие и агрегаты
- Рядный двигатель 6 цилиндров, рядное расположение цилиндров, 4-х тактный
- Система впуска воздуха с турбонаддувом
- Электронный регулятор оборотов
- Минимальный уровень шума конструкция двигателя обеспечивает минимальный уровень шума
- Большой ресурс наработка до капитального ремонта 32000 моточасов
Синхронный генератор TSS-SA-520
- синхронный генератор, произведен по технологии Stamford;
- номинальная мощность 520 кВт;
- с самовозбуждением, система возбуждения SHUNT;
- КПД 94%;
- номинальный ток 1080 А;
- класс изоляции H;
- степень защиты IP23:
- по техническому заданию заказчика ДГУ этой серии могут оснащаться генераторами других производителей, например, Mecc Alte или Leroy Somer.
Система управления дизельным генератором TBd 720TS В стандартном исполнении, дизель генераторы серии TSS Premium комплектуются контроллерами управления Lovato RGK-800 (Италия). Интеллектуальные AMF контроллеры Lovato были предназначены для применения на генераторных установках, они могут контролировать параметры внешней сети электроснабжения. Его основные параметры:
- индикация основных технических параметров электростанции и внешней сети;
- защитные функции: индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций;
- многоязычный интерфейс, включая русский, для управления работой ДГУ;
- возможность удаленного мониторинга и управления;
- возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач.
- Управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
- ЖК-дисплей графический ЖК-дисплей разрешением 128х80 пикс
- Защитные функции индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций
- Удаленный доступ возможность удаленного мониторинга и управления
- Расширенные возможности возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач
- Интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
ВИДЕО ОБЗОР
ВИДЕО ОБЗОРЫ С ОБЪЕКТОВ
Гарантия и сервисное обслуживание
- На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
- Всегда в наличии запасные части и расходные материалы
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd
Общие характеристики
- Высота рамы (мм)
- 300
- Ресурс работы до кап. ремонта (ч)
- 32000
- Объём системы охлаждения (л)
- 127
- Уровень шума (dB/7м)
- 88
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 10.6
- Комплектация
- глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный
- Исполнение
- Открытое
- Установленный аккумулятор Ah / V
- 2*200/12
- Длина (мм)
- 3662
- Ширина (мм)
- 1600
- Высота (мм)
- 2200
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Объём топливного бака (л)
- 1050
- Расход топлива при 50% мощности л/ч
- 66.4
- Расход топлива при 100% мощности л/ч
- 135.1
- Топливный сепаратор
- Да
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin/Industrial Engines 6M33G715/5
- Расход топлива при 75% мощности л/ч
- 99.3
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 520
- Мощность номинальная, кВА
- 650
- Выходное напряжение (В)
- 400/230
- Напряжение бортового электрооборудования, (В)
- 24
- Номинальный ток (А)
- 939
- Мощность максимальная, кВт
- 572
- Мощность максимальная, кВА
- 715
- Количество фаз
- 3
- Генератор
- Evotec TCU368E (EVO368E04, 540 кВт SAE 1/14)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 3662x1600x2200
- Габариты радиатора (раст. от пола, В, Ш, мм)
- 535, 1430х1600
- Вес брутто (кг)
- 4901
- Масса, кг
- 4900
Гарантия и сервис
- Гарантия, срок (мес)
- 36 месяцев/2000 моточасов
Расходные материалы для регламентного технического обслуживания, по интервалам наработки (моточасы).
| Артикул | Наименование | Цена | 50 ч | 500 ч | 1000 ч | 1500 ч |
|---|---|---|---|---|---|---|
| 016446 | Фильтр масляный Baudouin 6M26,33 /Oil Filter (1000697504) | 7 188 ₽ | 3 | 3 | 3 | 3 |
| 016435 | Фильтроэлемент топливный грубой очистки Baudouin 6M26G550/5e2 /Fuel Coarse Filter Element (330205000 | 3 625 ₽ | 0 | 1 | 1 | 1 |
| 016439 | Фильтр воздушный одинарный цилиндрический ("глухой торец") Baudouin 6M26G550/5 (370х240х680) /Air Fi | 28 953 ₽ | 0 | 1 | 1 | 1 |
| 016437 | Фильтр топливный грубой очистки Baudouin 6M33G660/5 /Fuel Coarse Filter Element (330205000730) | 6 457 ₽ | 0 | 1 | 1 | 1 |
| 016436 | Фильтр топливный тонкой очистки/Fuel Fine Filter Element (330205000729) | 8 771 ₽ | 1 | 1 | 1 | 1 |
| 030313 | Фильтр масляный центробежный (вставка) Baudouin 12M26/Oil filter element | 3 516 ₽ | 0 | 1 | 1 | 1 |
| Всего за комплект | 30 335 ₽ 1 | 72 886 ₽ 1 | 72 886 ₽ 1 | 72 886 ₽ 1 | ||
* в сумму не включены позиции, цена которых указана по запросу.
Ещё 1 позиция регламента не публикуются в каталоге отдельными товарами — уточните их у менеджера.
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Дизельный генератор ТСС АД-520С-Т400-1РМ9 номинальная мощность — 520 кВт (650 кВА), максимальная — 572 кВт (715 кВА).
Выходное напряжение — 400/230 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin/Industrial Engines 6M33G715/5, производитель — Baudouin.
Генератор — Evotec TCU368E (EVO368E04, 540 кВт SAE 1/14).
При 50% нагрузки — 66.4 л/ч, при 75% — 99.3 л/ч, при 100% — 135.1 л/ч.
Объём топливного бака — 1050 л, автономная работа при 75% нагрузки без дозаправки — 10.6 ч.
Масса — 4900 кг, вес брутто — 4901 кг.
Габаритные размеры (Д×Ш×В) — 3662x1600x2200 мм.
Уровень шума — 88 дБ (по паспорту, замер на расстоянии 7 м).
Гарантия производителя — 36 месяцев/2000 моточасов. Обслуживание по гарантии выполняет сервисная сеть ТСС; фирменные сервисные центры работают в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе, есть выезд специалистов по регионам.
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.
Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Номинальный ток — 939 А, коэффициент мощности — 0.8.
