Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РМ9
Товар участвует в акциях
Характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Мощность номинальная, кВт
- 500
- Мощность номинальная, кВА
- 625
- Выходное напряжение (В)
- 6300
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие

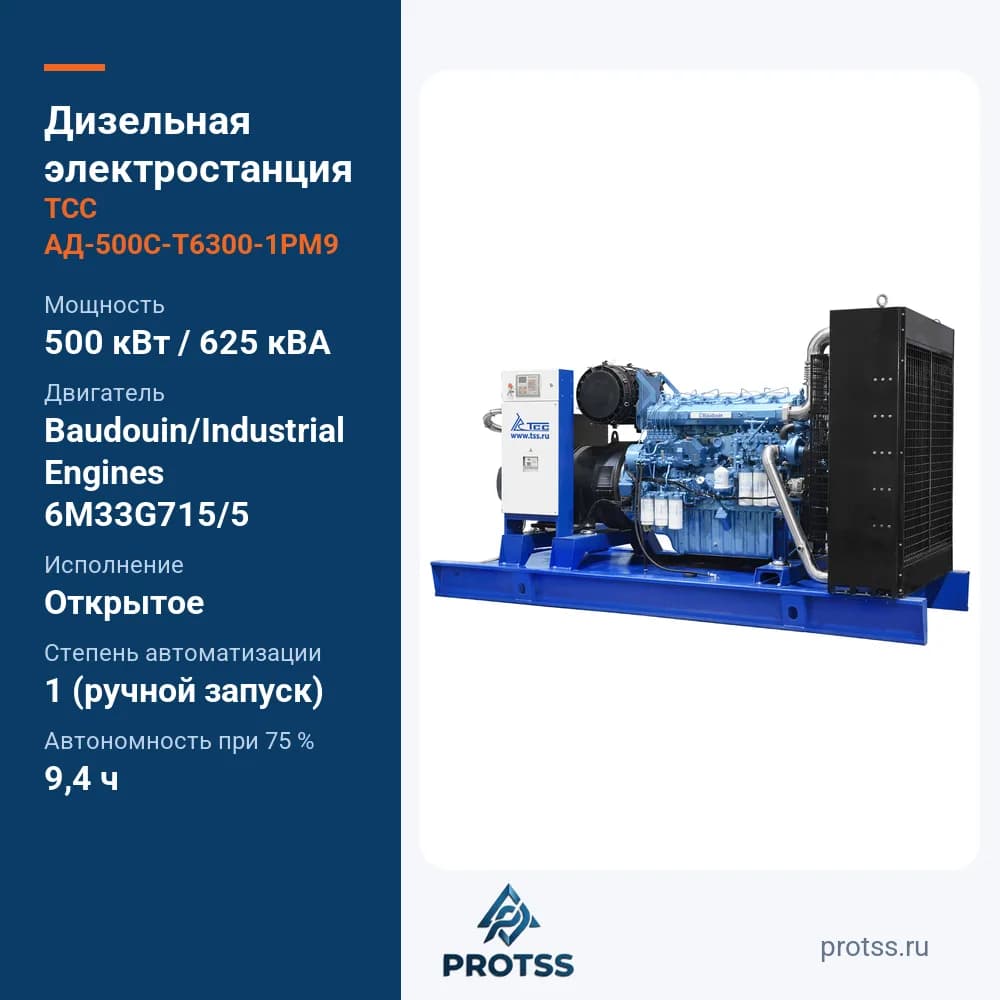

Когда объекту нужна генерация сразу на среднем напряжении, а не на 0,4 кВ, логично начинать подбор с высоковольтного дизельного генератора 500 кВт на 6300 В. ТСС АД-500С-Т6300-1РМ9 — открытая станция серии TSS Premium: номинал 500 кВт (625 кВА), максимум 550 кВт (687,5 кВА), три фазы, 50 Гц. Альтернатор рассчитан на 6,3 кВ, номинальный ток — 57,3 А. Масса станции — около 4900 кг при габаритах 4162×1600×2200 мм.
Чем интересна эта модель
- Компактность: длина чуть больше 4 м и ширина 1,6 м — станцию проще разместить в существующем помещении или на подготовленной площадке.
- Рядный двигатель Baudouin: 6M33G715/5 объёмом 19,6 л с турбонаддувом и электронным регулятором оборотов, ресурс до капремонта — 32 000 ч.
- Невысокий шум: паспортный уровень шума — 88 дБ на 7 м.
- Запас хода: бак 1050 л, при 75% нагрузке — 9,4 ч без дозаправки, расход 99,3 л/ч; при 50% — 66,4 л/ч, при 100% — 135,1 л/ч.
- Защиты: система аварийной остановки, топливный сепаратор, датчик уровня топлива.
Для каких объектов
Резервное и основное питание распределительных пунктов 6 кВ, промышленных площадок с внутренней сетью среднего напряжения, удалённых производств и вахтовых объектов, где энергию передают на расстояние по высоковольтной линии.
Из чего собрана станция
- Генератор TSS-SA-500(E) SAE 1/14 (6,3 kV): возбуждение PMG, класс изоляции обмотки H, шаг обмотки 2/3, один опорный подшипник, степень защиты IP 23.
- Рама высотой 300 мм, промышленный глушитель.
- Контроллер Lovato RGK800 с русским интерфейсом, щит управления с цифровой панелью.
- Бортовая сеть 24 В, две АКБ 200 А·ч / 12 В.
- Масляная система — 60,5 л, система охлаждения — 127 л; в комплектации указана заправка маслом и ОЖ.
Монтаж, пусконаладка и подключение
Степень автоматизации — 1, то есть ручной запуск. Если нужен автоматический ввод резерва, схему обсуждают с инженером до заказа. Подключение к сети 6 кВ выполняют по проекту персоналом с допуском к работам в электроустановках выше 1000 В, с обязательным заземлением станции.
Что даёт покупка в PROTSS
- Официальный дилер ТСС: цена производителя и полный пакет документов на станцию.
- Поставка по 44-ФЗ и 223-ФЗ для бюджетных и корпоративных заказчиков.
- Доставка транспортной компанией или самовывоз, инженер поможет сверить исполнение с проектом.
Гарантия и сервис
Станция поставляется с заводской гарантией ТСС. Обслуживание и ремонт берут на себя сервисные центры ТСС — в Москве, Екатеринбурге, Самаре, Ростове-на-Дону и Симферополе. Другие станции на 6,3 и 10,5 кВ — в разделе дизельные высоковольтные электростанции, а про выбор альтернатора — в статье как выбрать синхронный генератор для ДЭС.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 6,3 кВ (6300В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 500 кВт 6300В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 6M33G715/5e2
- Надёжность и высокоресурсность двигателя
- Компактный размер, низкий вес
- Удобен в обслуживании
- Низкий расход топлива
- Бесщёточный синхронный генератор 6,3 кВ.
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Общие характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Язык интерфейса контроллера
- русский
- Высота рамы (мм)
- 300
- Ресурс работы до кап. ремонта (ч)
- 32000
- Регулятор оборотов
- электронный
- Система впуска воздуха
- с турбонаддувом
- Объём системы охлаждения (л)
- 127
- Уровень шума (dB/7м)
- 88
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 9.4
- Комплектация
- глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный
- Исполнение
- Открытое
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- H
- Установленный аккумулятор Ah / V
- 2*200/12
- Длина (мм)
- 4162
- Ширина (мм)
- 1600
- Высота (мм)
- 2200
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Ёмкость масляной системы (л)
- 60.5
- Рабочий объём двигателя (л)
- 19.6
- Расположение цилиндров
- рядное
- Объём топливного бака (л)
- 1050
- Расход топлива при 50% мощности л/ч
- 66.4
- Расход топлива при 100% мощности л/ч
- 135.1
- Топливный сепаратор
- Да
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin/Industrial Engines 6M33G715/5
- Расход топлива при 75% мощности л/ч
- 99.3
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 500
- Мощность номинальная, кВА
- 625
- Выходное напряжение (В)
- 6300
- Напряжение бортового электрооборудования, (В)
- 24
- Номинальный ток (А)
- 57,3
- Мощность максимальная, кВт
- 550
- Мощность максимальная, кВА
- 687.5
- Количество фаз
- 3
- Генератор
- TSS-SA-500(E) SAE 1/14 (6,3 kV)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Вес брутто (кг)
- 4901
- Масса, кг
- 4900
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РМ9 номинальная мощность — 500 кВт (625 кВА), максимальная — 550 кВт (687.5 кВА).
Выходное напряжение — 6300 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin/Industrial Engines 6M33G715/5, производитель — Baudouin.
Генератор — TSS-SA-500(E) SAE 1/14 (6,3 kV), класс защиты обмотки — H.
При 50% нагрузки — 66.4 л/ч, при 75% — 99.3 л/ч, при 100% — 135.1 л/ч.
Объём топливного бака — 1050 л, автономная работа при 75% нагрузки без дозаправки — 9.4 ч.
Масса — 4900 кг, вес брутто — 4901 кг.

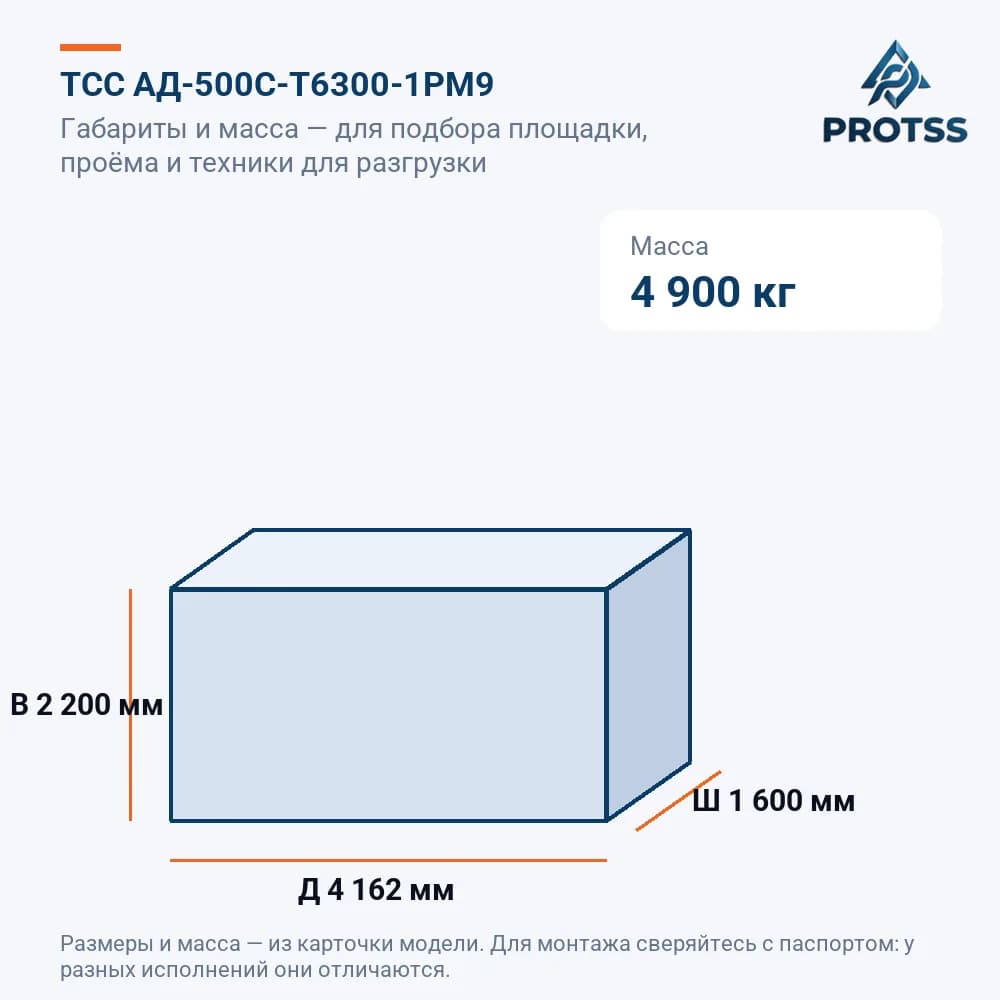

Габаритные размеры (Д×Ш×В) — 4162x1600x2200 мм.
Уровень шума — 88 дБ (по паспорту, замер на расстоянии 7 м).
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.

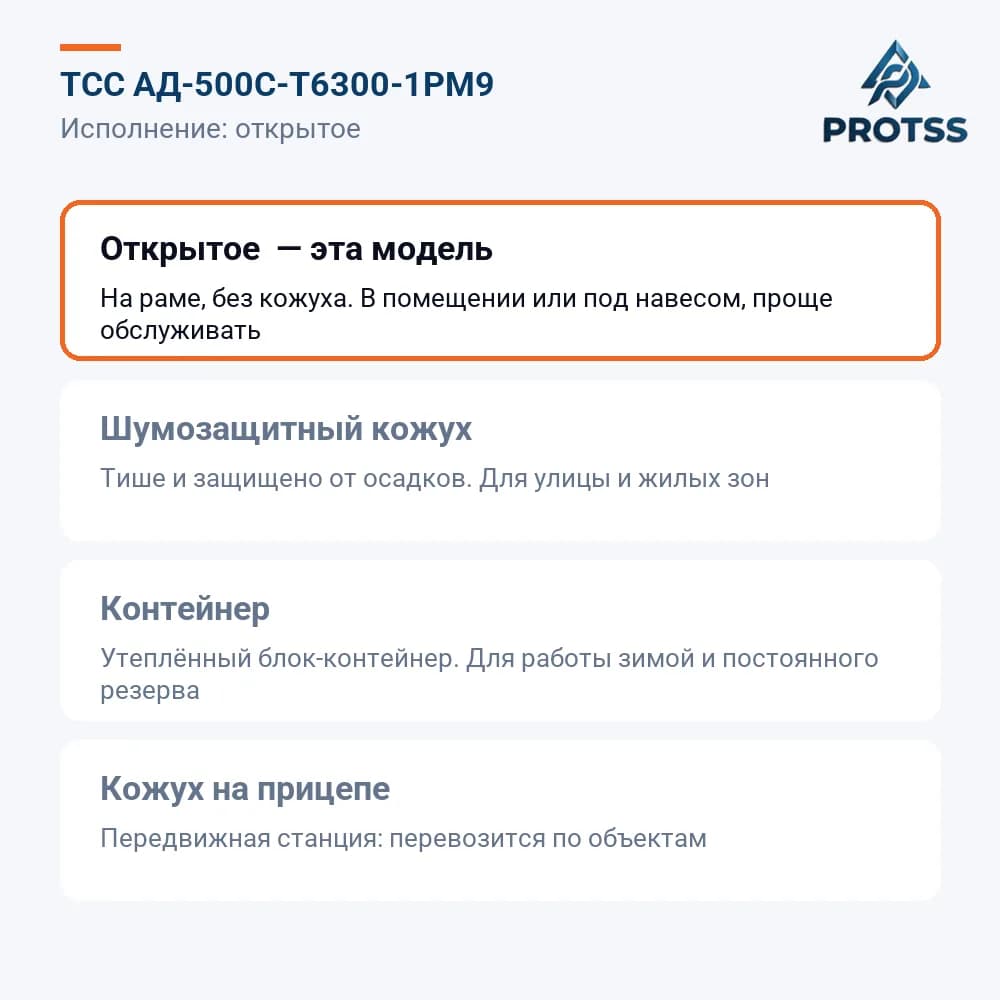

Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Номинальный ток — 57,3 А, коэффициент мощности — 0.8.
Актуальная цена — 12 234 400 ₽ с учётом НДС 22%. Для юридических лиц счёт формируется автоматически при указании ИНН.
Добавьте товар в корзину и укажите ИНН — реквизиты подставятся автоматически, а счёт с НДС 22% сформируется сразу и будет доступен для скачивания в PDF. Регистрация для получения счёта не требуется.
Да, стоимость этой позиции попадает в диапазон лизинга — от 200 000 до 20 000 000 ₽. Работаем с СБЕР, Альфа-Банком, Европланом и Fera: оставьте заявку на карточке товара, и менеджер пришлёт расчёт и условия по этой модели.
Позиция доступна к заказу. Доставка — транспортными компаниями по всей России, также возможен самовывоз со склада. Точные сроки по вашему региону подтвердит менеджер при оформлении.
