Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РМ9
Товар участвует в акциях
Характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Мощность номинальная, кВт
- 800
- Мощность номинальная, кВА
- 1000
- Выходное напряжение (В)
- 10500
Купить в лизинг
Оформим заявку на лизинг этого оборудования — расчёт и условия пришлёт менеджер.
Цена указана с учётом НДС 22%
● В наличии
Самовывоз со склада
Бесплатно
Москва, ул. Садовники, 4/1 — по будням с 09:00 до 18:00
Похожие товары
Материалы и комплектующие

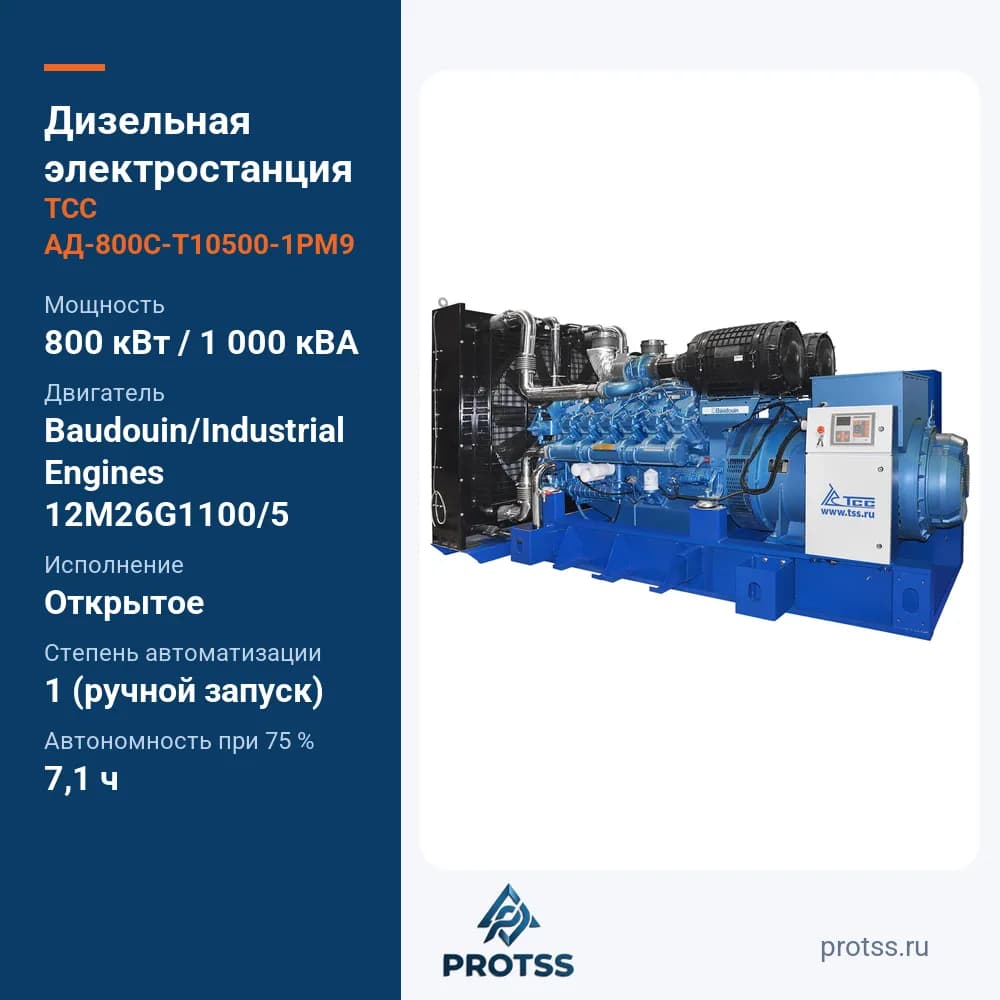

Открытая станция ТСС АД-800С-Т10500-1РМ9 закрывает потребность в 800 кВт для сетей 10 кВ. Высоковольтный дизельный генератор выдаёт 10 500 В при номинальном токе 55 А; номинальная мощность — 800 кВт (1000 кВА), максимальная — 880 кВт (1100 кВА). Агрегат построен на двенадцатицилиндровом V-образном двигателе Baudouin/Industrial Engines 12M26G1100/5 и генераторе TSS-SA-800(E), рассчитанном на 10,5 kV.
Что важно знать о модели
- Напряжение 10,5 кВ, ток 55 А: подключение к РУ 10 кВ без промежуточного трансформатора.
- Двигатель: 12 цилиндров, 31,8 л, турбонаддув, электронный регулятор оборотов, 32 000 ч до капремонта, Stage II.
- Генератор с PMG: класс изоляции H, шаг обмотки 2/3, один подшипник, IP 23.
- Топливная система: сепаратор и датчик уровня топлива.
- Расход: 105,7 л/ч на 50%, 154,1 л/ч на 75%, 205 л/ч на полной мощности.
Где применяется
Резерв для подстанций и РУ 10 кВ на заводах, в транспортной инфраструктуре, на объектах водоснабжения, добычи и переработки сырья.
Конструкция

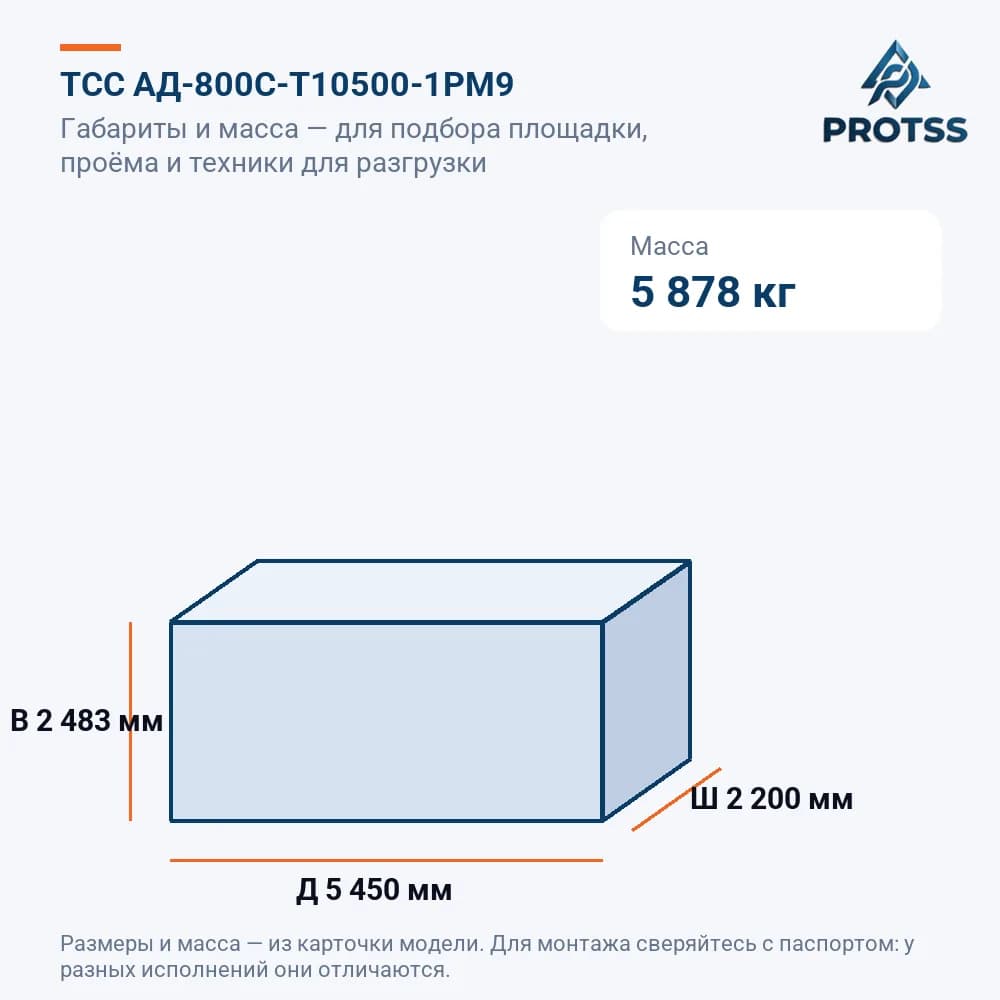

- Рама 390 мм, габариты 5450×2200×2483 мм, масса 5878 кг.
- Охлаждение 221 л, масло 113 л, радиатор 2245×2194 мм.
- Контроллер Lovato RGK800 с русским интерфейсом, щит с цифровой панелью, аварийная остановка.
- Промышленный глушитель, бортовая сеть 24 В.

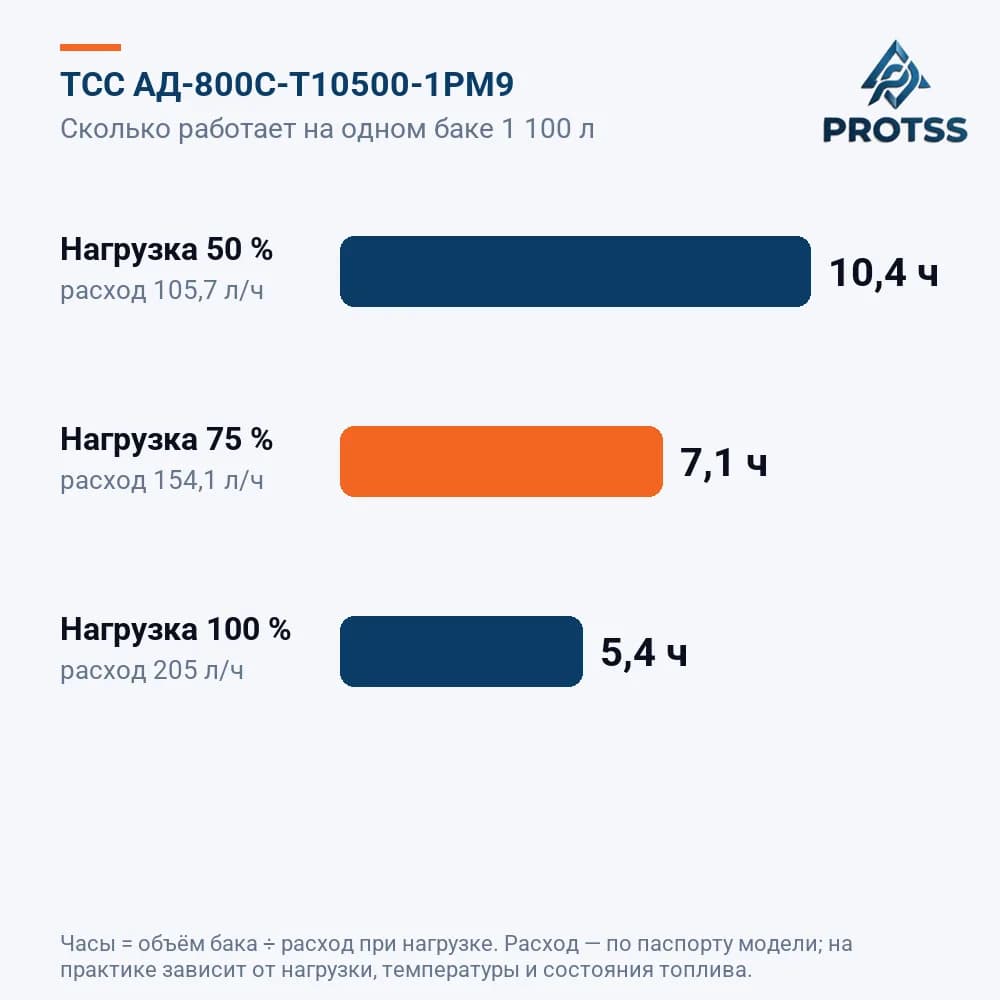

По паспорту бак — 1100 л, автономия на 75% нагрузке — 7,1 ч, однако в перечне комплектации бак не указан. Этот момент инженер уточнит до выставления счёта.
Монтаж, пусконаладка и подключение
Станция с ручным пуском (степень автоматизации 1). Если требуется автоматический ввод резерва, схему АВР проектируют отдельно — с чего начать, рассказано в статье как выбрать АВР для генератора. Подключение к 10 кВ и заземление выполняет организация с допуском к электроустановкам выше 1000 В.
Почему выгодно купить в PROTSS
- Официальный дилер ТСС — продажа по цене производителя.
- Тендерные закупки по 44-ФЗ и 223-ФЗ.
- Доставка по России транспортными компаниями, возможен самовывоз.
Гарантия и сервис
Станция поставляется с заводской гарантией ТСС и документами. Ремонт и ТО — в сервисных центрах ТСС: Москва, Екатеринбург, Самара, Ростов-на-Дону, Симферополь. Другие станции на 10,5 кВ — в разделе высоковольтные ДЭС.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 10,5 кВ (10500В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 800 кВт 10500В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 12M26G1100/5e2
- Надёжность и высокоресурсность двигателя;
- Компактный размер, низкий вес;
- Удобен в обслуживании;
- Низкий расход топлива.
- Бесщёточный синхронный генератор 10,5 кВ;
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Общие характеристики
- Степень изоляции
- IP 23
- Система возбуждения
- PMG
- Язык интерфейса контроллера
- русский
- Высота рамы (мм)
- 390
- Ресурс работы до кап. ремонта (ч)
- 32000
- Регулятор оборотов
- электронный
- Система впуска воздуха
- с турбонаддувом
- Объём системы охлаждения (л)
- 221
- Уровень шума (dB/7м)
- 102
- Система аварийной остановки
- да
- Автономная работа на 75% нагрузки без дозаправ (ч)
- 7.1
- Комплектация
- глушитель, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
- Глушитель
- промышленный
- Исполнение
- Открытое
- Количество опорных подшипников
- 1
- Шаг обмотки
- 2/3
- Класс защиты обмотки
- H
- Длина (мм)
- 5450
- Ширина (мм)
- 2200
- Высота (мм)
- 2483
- Серия
- TSS Premium
- Степень автоматизации
- 1 (ручной запуск)
- Экологический класс
- Stage II
- Контроллер (Марка, модель)
- Контроллер Lovato RGK800
Двигатель
- Ёмкость масляной системы (л)
- 113
- Рабочий объём двигателя (л)
- 31.8
- Расположение цилиндров
- V-образное
- Объём топливного бака (л)
- 1100
- Расход топлива при 50% мощности л/ч
- 105.7
- Количество цилиндров
- 12
- Расход топлива при 100% мощности л/ч
- 205
- Топливный сепаратор
- да
- Датчик уровня топлива
- да
- Производитель двигателя
- Baudouin
- Двигатель
- Baudouin/Industrial Engines 12M26G1100/5
- Расход топлива при 75% мощности л/ч
- 154.1
- Вид топлива
- дизель
Электрическая часть
- Мощность номинальная, кВт
- 800
- Мощность номинальная, кВА
- 1000
- Выходное напряжение (В)
- 10500
- Напряжение бортового электрооборудования, (В)
- 24
- Номинальный ток (А)
- 55
- Мощность максимальная, кВт
- 880
- Мощность максимальная, кВА
- 1100
- Количество фаз
- 3
- Генератор
- TSS-SA-800(E) SAE 0/18 (10,5 kV)
- Частота, Гц
- 50
- Коэффициент мощности
- 0.8
Габариты и вес
- Габаритные Размеры (Д;Ш;В; мм)
- 5450x2200x2483
- Габариты радиатора (раст. от пола, В, Ш, мм)
- 238, 2245х2194
- Вес брутто (кг)
- 5879
- Масса, кг
- 5878
Рекомендуемые запчасти для этой модели скоро появятся. Уточните у менеджера номер детали по артикулу товара.
Паспорт и инструкция по этой модели — по запросу у менеджера.
У модели Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РМ9 номинальная мощность — 800 кВт (1000 кВА), максимальная — 880 кВт (1100 кВА).
Выходное напряжение — 10500 В, количество фаз — 3, частота — 50 Гц.
Вид топлива — дизель.
Двигатель — Baudouin/Industrial Engines 12M26G1100/5, производитель — Baudouin, количество цилиндров — 12.
Генератор — TSS-SA-800(E) SAE 0/18 (10,5 kV), класс защиты обмотки — H.
При 50% нагрузки — 105.7 л/ч, при 75% — 154.1 л/ч, при 100% — 205 л/ч.
Объём топливного бака — 1100 л, автономная работа при 75% нагрузки без дозаправки — 7.1 ч.
Масса — 5878 кг, вес брутто — 5879 кг.
Габаритные размеры (Д×Ш×В) — 5450x2200x2483 мм.
Уровень шума — 102 дБ (по паспорту, замер на расстоянии 7 м).
Ресурс работы до капитального ремонта — 32000 моточасов.
Степень автоматизации — 1 (ручной запуск), система аварийной остановки — да.
Контроллер — Lovato RGK800.
Исполнение — Открытое, глушитель — промышленный.
Комплектация: глушитель, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Номинальный ток — 55 А, коэффициент мощности — 0.8.
Актуальная цена — 19 914 291,84 ₽ с учётом НДС 22%. Для юридических лиц счёт формируется автоматически при указании ИНН.
Добавьте товар в корзину и укажите ИНН — реквизиты подставятся автоматически, а счёт с НДС 22% сформируется сразу и будет доступен для скачивания в PDF. Регистрация для получения счёта не требуется.
Да, стоимость этой позиции попадает в диапазон лизинга — от 200 000 до 20 000 000 ₽. Работаем с СБЕР, Альфа-Банком, Европланом и Fera: оставьте заявку на карточке товара, и менеджер пришлёт расчёт и условия по этой модели.
Позиция доступна к заказу. Доставка — транспортными компаниями по всей России, также возможен самовывоз со склада. Точные сроки по вашему региону подтвердит менеджер при оформлении.
